氧化鋁作為現代工業中的關鍵無機非金屬材料，憑借其優異性能被廣泛應用于冶金、電子、陶瓷、環保等多個領域，是我國產業升級的重要推動力。作為一種環境友好型材料，氧化鋁無毒無味、化學性質穩定，對生態系統影響小，因此在環保與生物等領域也具有廣闊應用前景。在氧化鋁生產過程中，電力系統的穩定運行至關重要。為此，采用智能操控裝置對變電所開關柜環境及開關狀態進行監測，利用無線測溫裝置實時監控電氣接點溫度，并對開關柜局部放電進行監測，能夠有效預警絕緣老化問題，對維護變配電系統穩定運行具有重要作用。

關鍵詞：氧化鋁、智能操控、無線測溫、開關柜局放

1 概述

該項目位于廣西北海市合浦縣，屬于北海市鋁工業循環經濟項目的一部分。一期工程年產480萬噸氧化鋁，與廣投北海綠色生態鋁項目共同形成400萬噸年產能，預計年產值達700億元，為區域生態鋁產業鏈發展奠定基礎。項目依托海外鋁土礦資源及港口優勢，積極響應廣西鋁產業“兩頭在內、中間在外”發展戰略，致力于打造綠色循環經濟產業鏈。項目建成后，將與下游電解鋁、光伏玻璃等產業形成聯動，提高鋁資源本地轉化率。項目于2025年6月開工，將在10KV變配電站中應用安科瑞智能操控、無線測溫與局放監測產品，實現對開關柜環境、接點溫度及局放情況的監測與控制。

2 產品需求、配置方案及產品介紹

2.1 產品需求

本項目需為10KV變電所開關柜配置智能操控、無線測溫及局放監測產品，以實現以下功能：

智能操控裝置需能實時監測電參量及物理量，支持開關狀態動態模擬顯示、高壓帶電顯示與閉鎖、驗電核相、無線測溫顯示、局放監測、環境溫濕度監測、電壓電流功率等參數顯示，并具備強制加熱、強制照明、人體感應、語音報警、集成遠方/就地開關、分合閘與儲能開關控制等功能。

開關柜局放監測具體要求包括：

工作電源：DC 12-36V；

監測內容：超聲波（AE）、地電波（TEV）、特高頻（UHF）、噪聲、溫度、濕度；

超聲波（AE）：測量范圍0dBμV~60dBμV，諧振頻率40kHz±1kHz；

地電波（TEV）：測量范圍0dBmV~60dBmV，信號帶寬3MHz~100MHz；

特高頻（UHF）：測量范圍-70dBm~10dBm，頻段300MHz~1500MHz，等效高度≥10mm；

環境噪聲測量范圍：30dB~130dB；

環境溫度測量范圍：-40℃~85℃；

環境濕度測量范圍：0~100%RH；

通訊協議：MODBUS-RTU；

安裝方式：磁吸式。

無線測溫具體要求包括：

工作電源：CT感應取電，感應電流≥5A；

采樣頻率：15秒；

無線頻率：470MHz；

通訊距離：150m（空曠環境）；

測溫范圍：-50℃~125℃；

測溫精度：±1℃；

安裝方式：合金片固定。

2.2 配置方案

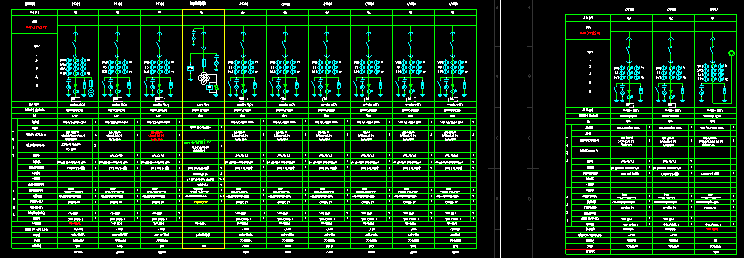

本項目針對10KV高壓柜配置智能操控裝置ASD500與局放監測裝置APD300-L。ASD500安裝于儀表室柜門，每柜一臺；APD300-L安裝于電纜室柜壁，每柜一臺；每臺開關柜配置9個無線測溫傳感器。

項目共計使用智能操控裝置ASD500 347臺、局放監測裝置APD300-L 347臺、無線測溫傳感器3123個。

2.3 產品介紹

2.3.1 智能操控裝置ASD500

ASD500適用于3~35kV戶內開關柜，集一次回路模擬圖、開關狀態指示、高壓帶電顯示、核相、溫濕度控制、節點無線測溫、人體感應照明、語音提示、電參量測量、局放監測及通訊功能于一體，支持RS485與以太網通訊。

溫濕度控制：可根據設定閾值自動啟停加熱、鼓風。

無線測溫顯示：接收并顯示各測溫點溫度，超溫時產生告警。

局放監測顯示：通過RS485接入APD300-L，實時顯示AE、TEV、UHF的放電幅值、均值、次數及環境噪聲、溫濕度，超標時觸發報警。

2.3.2 局放監測裝置APD300-L

APD300-L通過UHF、TEV及AE傳感器監測開關柜局部放電信號，及時預警絕緣隱患，保障電力系統安全運行。

2.3.3 無線測溫傳感器ATE400

ATE400適用于3~35kV開關柜及0.4kV低壓柜，可安裝于各類發熱點，通過無線傳輸技術將溫度數據發送至顯示裝置或遠程監控系統。

3 現場安裝情況

現場10KV開關柜儀表室柜門安裝ASD500，電纜室柜壁安裝APD300-L，實現狀態監測。

4 結語

10KV變電所作為電力分配的關鍵環節，其穩定運行至關重要。開關柜長期高負荷運行易引發電氣接點過熱、絕緣老化等問題，可能造成火災或大規模停電。通過安裝局部放電監測裝置，可依據放電幅值與頻次判斷絕緣狀態；無線測溫裝置能實時監控接點溫度，預防過熱故障；智能操控裝置則實現對開關柜電氣與非電氣量的監測與顯示，兼具高壓帶電提示與語音防誤報警功能，進一步提升運行安全。三者協同構成對中壓開關柜設備狀態與環境的多維監測體系，為變電所安全穩定運行提供有力保障。
