?特性描述

FZH1695（深圳市方中禾科技）是72點、內存映象和多功能的LCD驅動器,FZH1695的軟件配置特性使它適用于 多種LCD應用場合,包括LCD模塊和顯示子系統。主控制器和FZH1695的通訊時序簡單， FZH1695還有一個節電命令用于降低系統功耗。

功能特點

工作電壓2.4~ 5.2V

內嵌256KHz RC振蕩器

可選1/2或1/3偏壓和1/2、1/3或1/4的占空比

片內時基頻率源

節電命令可用于減少功耗

一個18x4的LCD驅動器

一個內嵌的18x4位顯示RAM內存

三線串行接口

片內LCD驅動頻率源

軟件配置特征

數據模式和命令模式指令

兩種數據訪問模式

提供VLCD管腳用于調整LCD操作電壓

封裝形式：SOP28

管腳信息：

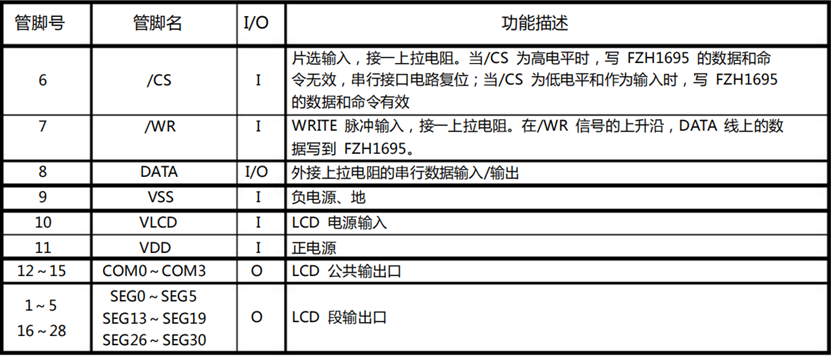

管腳功能：

在干燥季節或者干燥使用環境內，容易產生大量靜電，靜電放電可能會損壞集成電路，建議采取一切 適當的集成電路預防處理措施，如果不正當的操作和焊接，可能會造成 ESD損壞或者性能下降， 芯片無法正常工作。

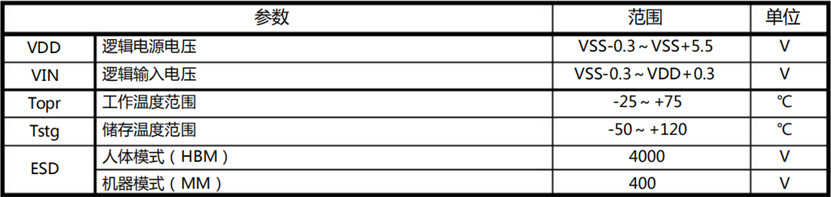

絕對最大額定值范圍

（1）以上表中這些等級，芯片在長時間使用條件下，可能造成器件永久性傷害，降低器件的可靠性。我們不 建議在其它任何條件下，芯片超過這些極限參數工作。

（2）所有電壓值均相對于系統地測試

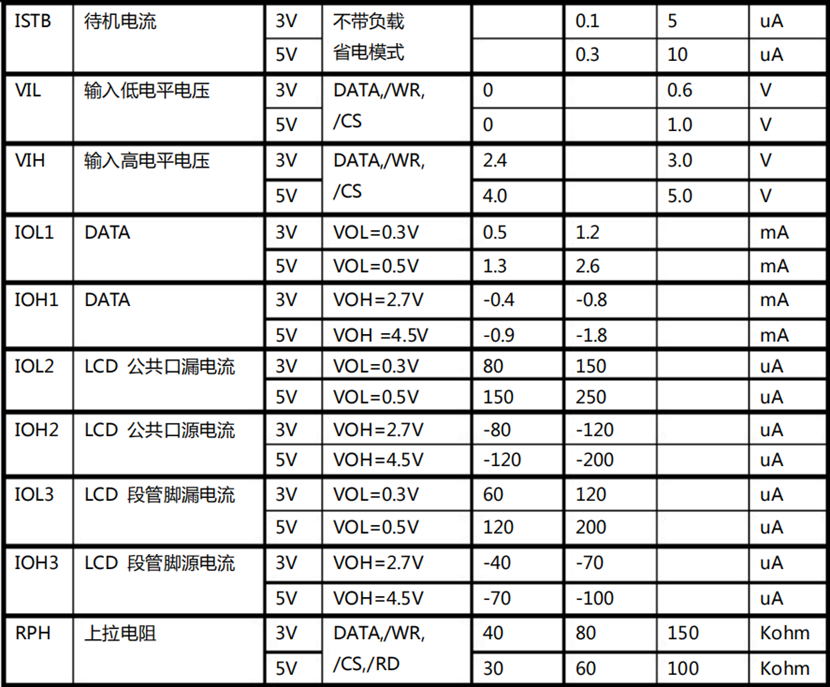

直流電氣參數

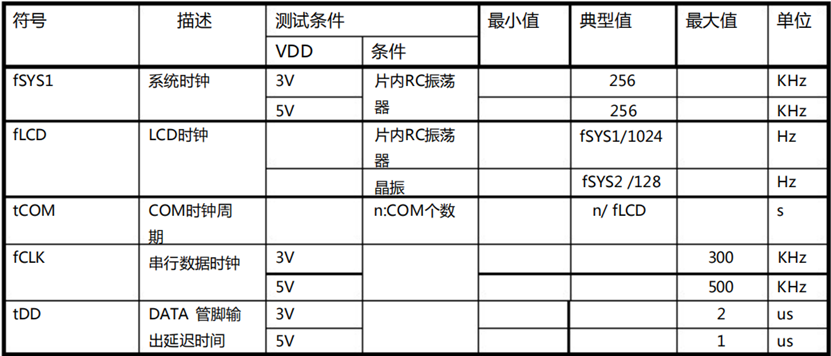

交流電氣特性

系統結構

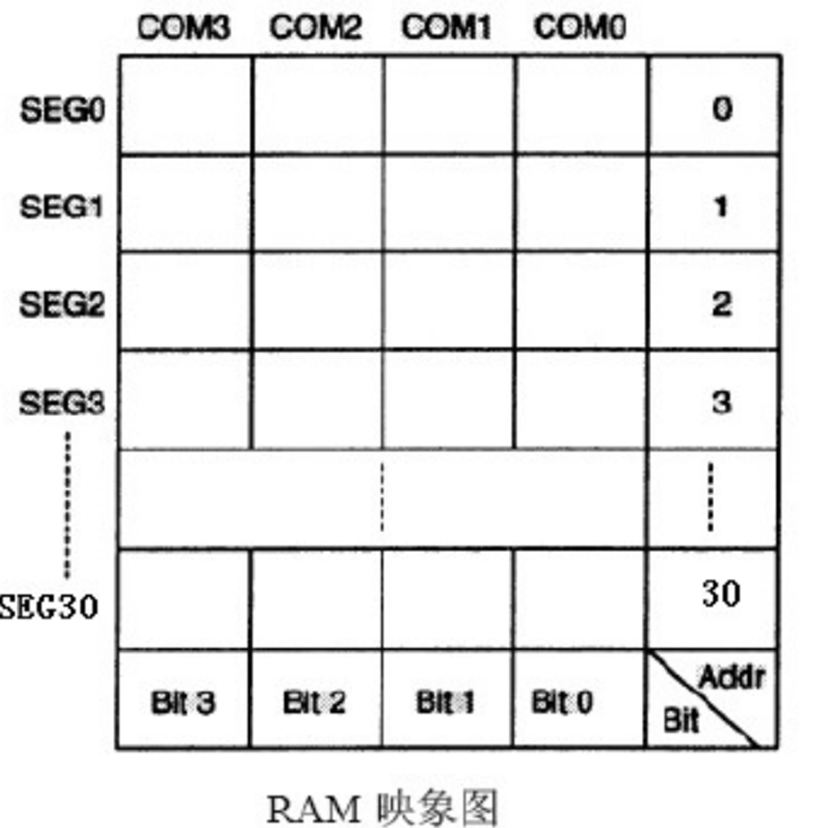

1、顯示內存（RAM）

靜態顯示內存（RAM）以31x4位的格式儲存所顯示的數據，但是只有SEG0～SEG5、 SEG13～SEG19、SEG26～SEG30對應的顯示內存是有用的。RAM的數據直接映象到LCD驅動

器。

?

2、系統振蕩器

FZH1695系統時鐘用于產生LCD驅動時鐘。片內RC振蕩器（256KHz）產生時鐘源。執行

SYS DIS命令可以停止系統時鐘和LCD偏壓發生器工作，SYS DIS命令只適用于片內RC振蕩器，

當系統時鐘停止工作時，LCD將顯示空白。LCD OFF命令用于關閉LCD偏壓發生器，當LCD偏

壓發生器關閉后，可用SYS DIS命令降低系統功耗，這時SYS DIS為節電命令。系統開始上電時， FZH1695處于SYS DIS狀態。

3、LCD驅動器

FZH1695是一個72（18x4）點的LCD驅動器，它可由軟件配置成1/2或1/3的LCD驅動器

偏壓和2、3或4個公共端口，這一特性使FZH1695適用于多種LCD應用場合。LCD驅動時鐘由

系統時鐘分頻產生，LCD驅動時鐘的頻率值保持為256Hz，由內RC振蕩器產生。LCD驅動器相

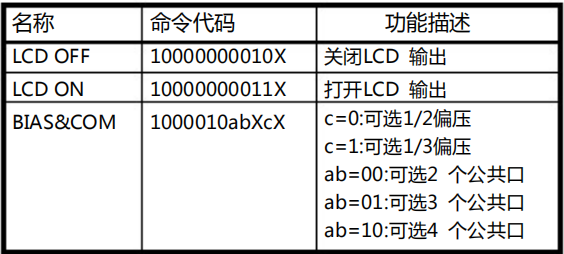

關命令參見下表。

4、命令格式

FZH1695可以用軟件設置。兩種模式的命令可以配置FZH1695和傳送LCD所顯示的數據。

FZH1695的配置模式稱為命令模式，類型碼為100。命令模式包括一個系統配置命令，一個系

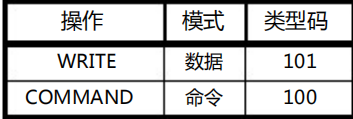

統頻率選擇命令，一個LCD配置命令和一個操作命令。下表是數據和命令模式類型碼表。

模式命令應在數據或命令傳送前運行，如果執行連續的命令，命令模式代碼即100,將被忽 略。當系統在不連續命令模式或不連續地址數據模式下，管腳/CS應設為“1”， 而且先前的 操作模式將復位。當管腳/CS返回“0”時，新的操作模式類型碼應先運行。

5、接口

FZH1695只有三根管腳用于接口。管腳/CS用于初始化串行接口電路和結束主控制器與 FZH1695之間的通訊。管腳/CS設置為“1”時，主控制器和FZH1695之間的數據和命令無效

并初始化。在產生模式命令或模式轉換之前，必須用一個高電平脈沖初始化FZH1695的串行接

口。管腳DATA是串行數據輸入/輸出管腳，讀/寫數據和寫命令通過管腳DATA進行。管腳/WR

是寫時鐘輸入管腳，在/WR信號上升沿時管腳DATA上的數據、地址和命令被寫入FZH1695。

6、時序圖

WRITE模式（命令代碼101）

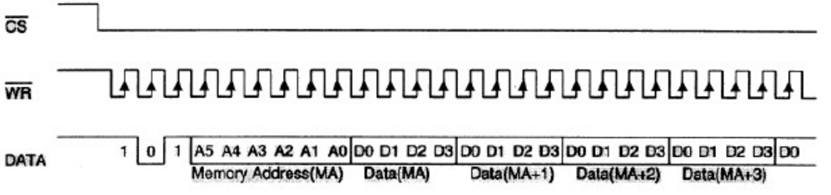

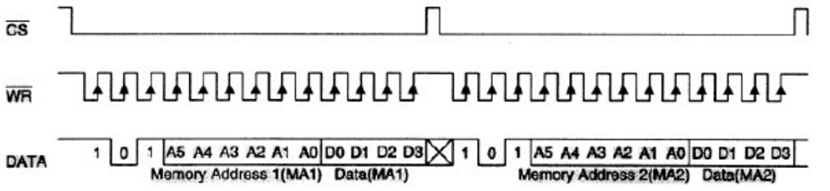

WRITE模式（寫連續地址）

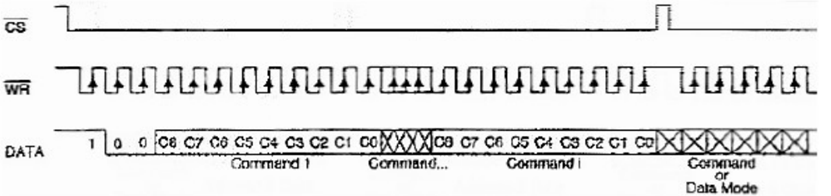

命令模式（命令代碼100）

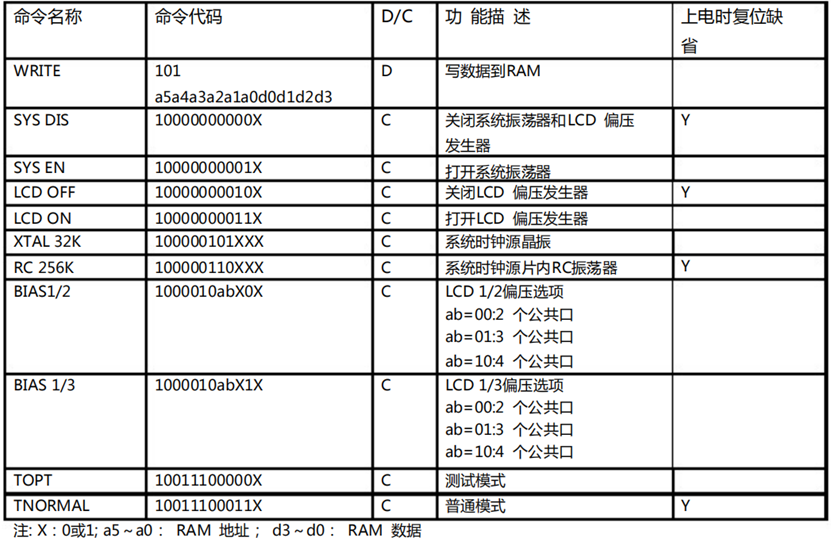

命令概述

D/C數據/命令模式

所有的粗體數字即101和100為模式命令碼。100為命令模式類型碼，如果運行連續的命令，除了第一個命 令，其它命令的模式類型碼將被忽略。建議在上電復位后，用主控制器初始化FZH1695，因為如果上電復位失 敗，FZH1695將不能正常工作。

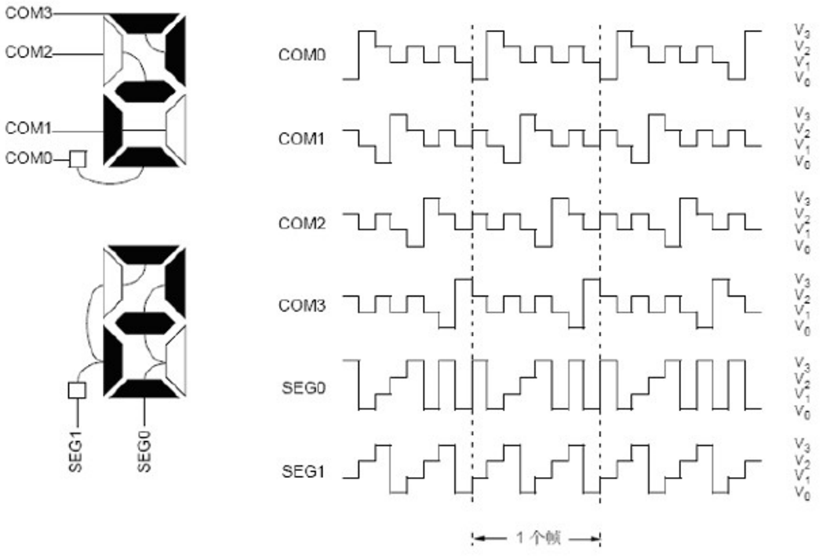

引腳驅動波形

給出使用 1/4復用，1/3偏壓驅動下顯示“2”的波形：

V3=VDD（VDD為 LCD供電電壓）

V2=2/3VDD

V1=1/3VDD

V0=0

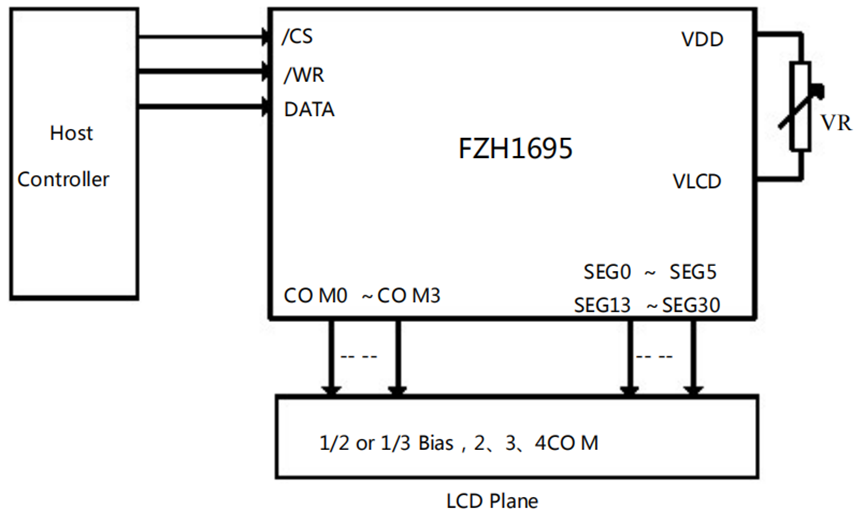

外部應用框圖

主控制器與FZH1695組成顯示系統，參見下圖。

注意：

1.VLCD 管腳的電壓一定要小于 VDD管腳的電壓；

2.VR 電阻用于調節 LCD顯示屏的顯示灰度， VDD=5V，當VLCD=4V的時候， 一般選取為 15KΩVR（± 20%）

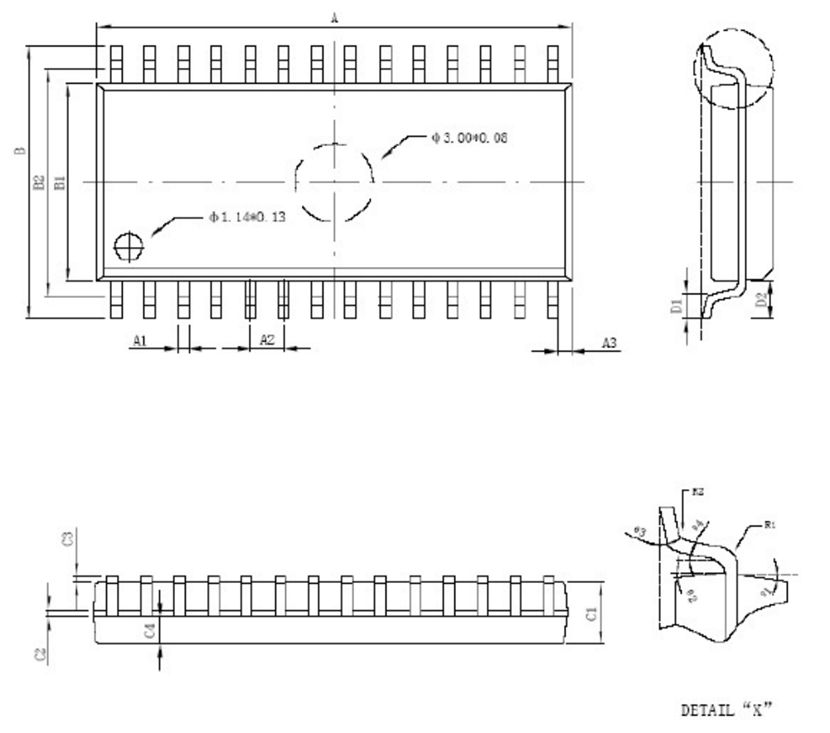

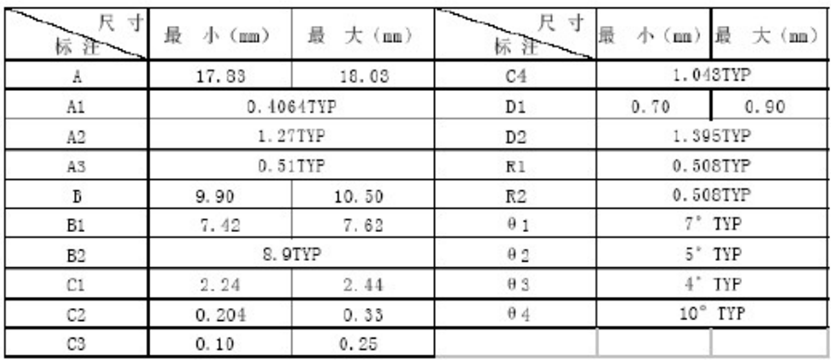

封裝外型圖

SOP28
