01

應用背景：

以太網在智能汽車中的關鍵作用

在汽車智能化、電動化與網聯化持續演進的趨勢下，以太網已逐步成為車載通信的核心骨干網絡，廣泛應用于自動駕駛域控制器、信息娛樂系統、攝像頭視頻傳輸以及V2X等高帶寬場景。

然而在實車測試與系統驗證過程中，工程師面臨以下挑戰：

>

以太網類型多樣（如IEEE 100BASE-T1、1000BASE-T1、1000/100BASE-TX）

>

數據流量大、帶寬壓力高

>

通道配置復雜，數據篩選效率低

>

調試場景中對關鍵數據捕獲與同步分析要求高

在此背景下，如何全面捕獲、有效過濾、同步采集并高效記錄以太網數據，成為確保開發效率與測試質量的核心問題。

02

解決方案：

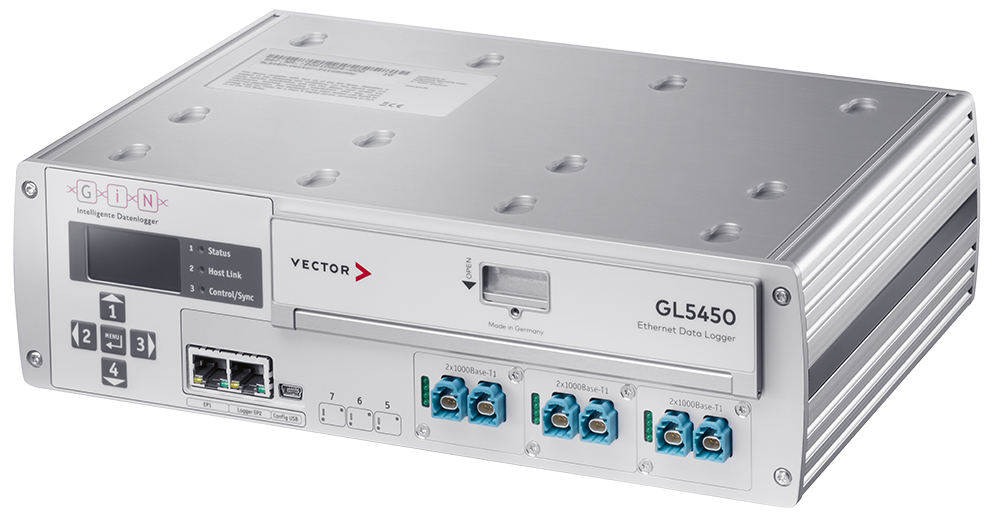

專業以太網記錄模塊GL5450

為應對上述需求，GL5450應運而生。作為GL Family系列中專為以太網數據采集打造的記錄模塊，為車載網絡測試和驗證提供更強有力的支持。

GL5450的核心優勢包括：

>

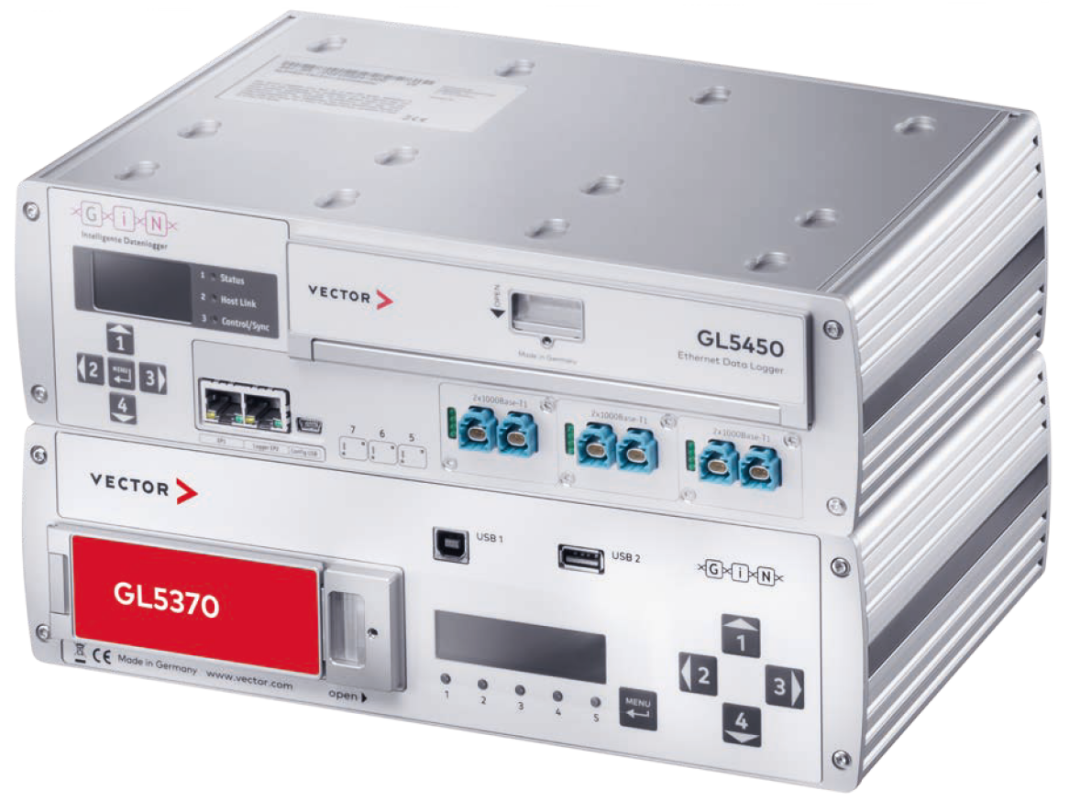

配合GL53xx或GL3400使用，作為其以太網擴展模塊，無縫集成

>

支持多類型以太網接口，通道配置靈活

>

優化記錄模式與過濾標記機制，提升調試效率

>

適配大容量高速存儲，保障長時間記錄穩定性

無論是ECU精細調試，還是復雜系統的長時間實車驗證，GL5450均能憑借高可靠性與強擴展性，全面滿足工程師在各類測試場景中的專業需求。

模塊化設計：靈活集成，便于部署

GL5450支持將以太網數據直接獨立記錄至本地SSD存儲介質，實現高速、高帶寬、多通道的穩定采集，滿足當前車載以太網通信測試中對數據吞吐率與記錄可靠性的嚴苛要求。

多種以太網接口：全面覆蓋測試需求

GL5450配備20多路的以太網接口，支持不同通信速率與標準協議，廣泛覆蓋當前車載以太網測試場景中的主流接口類型：

>

20路IEEE 100BASE-T1車載以太網接口

>

6路IEEE 1000BASE-T1高速以太網接口

多種記錄模式：靈活應對復雜場景

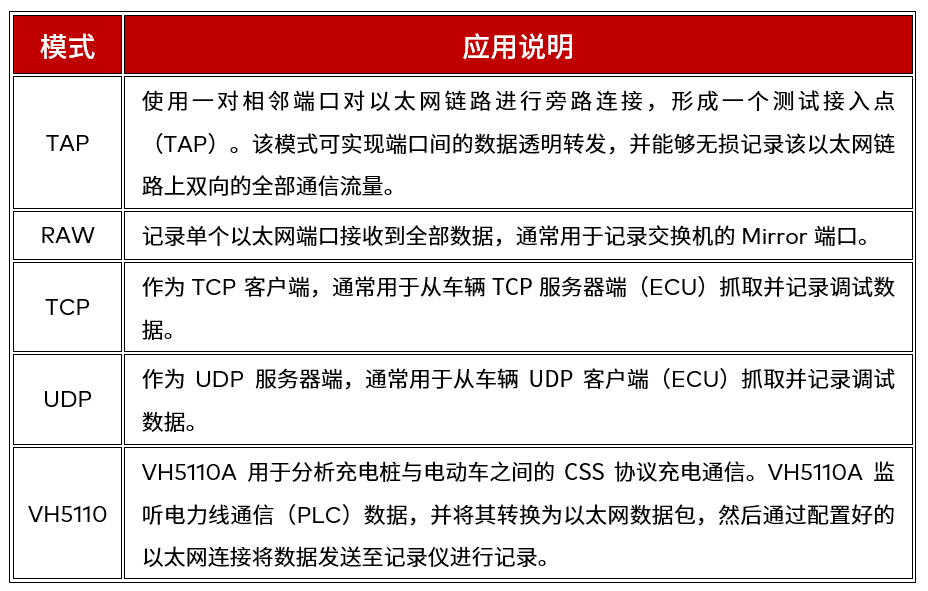

GL5450支持多種以太網數據記錄模式，可根據不同設備或協議棧靈活選擇最合適的采集方式，包括：

過濾與標簽功能：精準鎖定關鍵數據

以太網數據記錄的一個顯著特點是數據量龐大，其中往往包含大量無效信息，不僅占用存儲空間，還會給后續的數據分析工作帶來不小的挑戰。在實際測試過程中，數據過濾功能常用于對特定敏感信息的屏蔽與管理。例如在實車測試中，某些數據（如GPS位置信息）可能涉及地理敏感區域或存在數據出境風險。通過配置過濾規則，可在數據采集階段直接排除這類敏感數據，從而有效避免合規風險，滿足數據安全與隱私保護的相關要求。為了幫助客戶高效、精準地記錄下真正關心的數據，GL Logger在數據采集階段即提供強大的過濾與標簽機制。

>

數據過濾Filter

以物理端口為基礎設置過濾規則

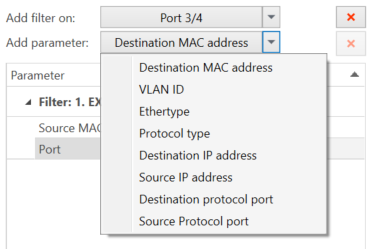

支持基于MAC地址、IP地址、協議類型等條件進行實時過濾

支持邏輯組合過濾

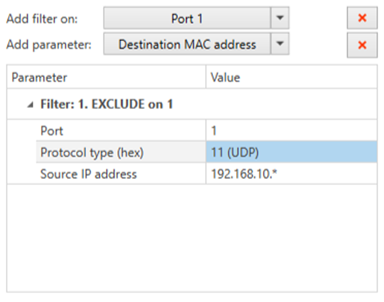

例1（AND邏輯）：過濾源地址為192.168.10.*且為UDP的數據包

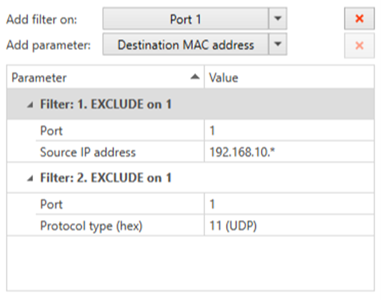

例2（OR邏輯）：過濾源地址為192.168.10.*或所有UDP數據包

>

Marker（標記）功能

在實際測試過程中，工程師常常需要快速提取特定時刻前后的數據進行分析。為此，GL5450支持靈活且功能強大的Marker機制，用于標注關鍵測試事件，便于數據回溯與快速定位。

通用標記：用戶可以在記錄過程中設置Marker，該設置可同時發送至GL53xx/GL3400與GL5450。

針對GL5450，用戶可通過配套數據導出工具讀取SSD中所關心的Marker附近特定時間范圍的數據并導出。

通過LTL腳本，用戶可單獨為GL5450的數據流中添加Marker，并將其同步保存至本地SSD中，提升可讀性與后處理效率。

03

雙SSD存儲：

高速寫入保障長時間記錄

GL5450最多支持兩個獨立硬盤托架，每個托架可安裝2.5英寸可更換SSD，每塊SSD最大容量支持1TB，滿足海量以太網數據的長時間記錄需求。

關鍵特性包括：

>

數據以原始格式寫入SSD，可通過Vector Readout Utility和Vector Logger Suite 導出所需目標文件格式，如PCAPNG、BLF等。

>

最大寫入速率高達245MB/s，滿足高速數據采集場景。

04

同步記錄 |Logger Compound

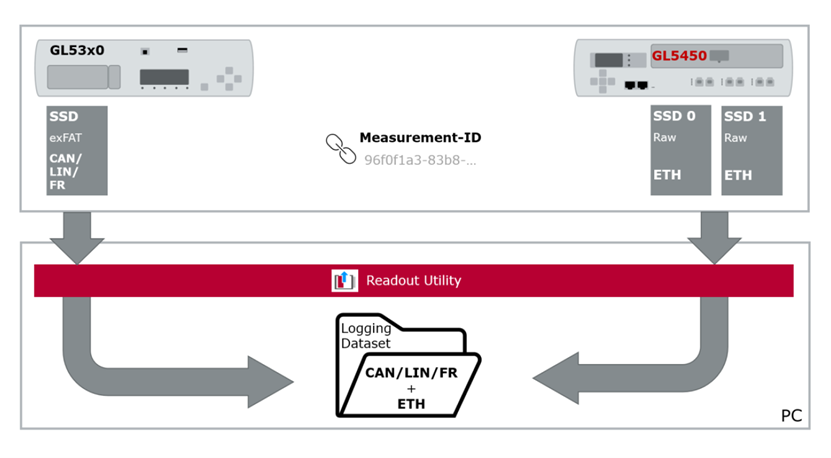

GL5450作為以太網記錄擴展模塊，可與GL53x0/GL3400組合成一個Logger Compound。在同一Logger Compound架構下，最多支持3臺GL5450與GL53x0/GL3400同步運行，實現協同數據采集。

同一個Logger Compound通過唯一標識符測量ID（Measurement ID）進行識別，該ID可以保證所有數據均來源于同一次測量過程。GL5450和GL53x0/GL3400雖通過不同的SSD進行數據存儲，但可以通過同步線保證設備數據的時間戳完全同步。

注意事項：

一旦開始測量，參與的SSD不能隨意更換。如果系統檢測到某塊SSD測量ID缺失，或與其他SSD不一致，設備會停止記錄，并經蜂鳴聲和前面板提示警告：“Measurement-ID is wrong / Change all disks”，保障了數據的完整性和一致性，避免因硬盤混用帶來數據混亂問題。

05

結語

作為一款專為車載以太網打造的高端數據記錄模塊，GL5450不僅具備強大的數據采集能力和豐富的協議支持，更通過Marker、Filter、Logger Compound等機制，幫助工程師更高效、更精準地完成測試任務。
