1. 緒論：算力天基化與能源范式的重構

隨著人工智能（AI）大模型參數量向萬億級邁進，地面數據中心的能源消耗與散熱需求正逼近物理與環境承載的極限。傳統的地面基礎設施面臨著土地資源緊張、清潔能源供給不穩定以及冷卻水資源匱乏等三重制約。在此背景下，軌道數據中心（Orbital Data Center, ODC）作為一種顛覆性的解決方案，正從理論構想走向工程驗證。歐盟的ASCEND（Advanced Space Cloud for European Net zero emission and Data sovereignty）計劃、美國的Project Suncatcher以及商業航天企業Starcloud的實踐，標志著算力基礎設施正在經歷一場從地表向近地軌道（LEO）的垂直遷徙 。

軌道環境為高性能計算（HPC）提供了得天獨厚的優勢：不受大氣層衰減影響的高強度太陽能輻射（約為1360 W/m2），以及接近絕對零度（3K）的深空冷源背景，使得通過輻射散熱取代傳統水冷成為可能 。然而，要將這一愿景轉化為現實，必須構建一套能夠支撐兆瓦（MW）級乃至吉瓦（GW）級功耗、具備極高功率密度且在極端惡劣環境下長期免維護運行的電源系統。

傳統的衛星電源架構（通常為28V或100V總線）已無法滿足AI算力載荷對電能的巨量需求。軌道數據中心要求電源架構向高壓直流（HVDC）演進，電壓等級需從百伏級躍升至800V甚至更高，以降低傳輸損耗并減少昂貴的線纜質量 。在這一架構變革中，寬禁帶（WBG）半導體，特別是碳化硅（SiC）MOSFET，憑借其耐高壓、耐高溫、抗輻射以及高開關頻率的特性，成為了連接空間太陽能與高性能GPU算力的核心紐帶 。

傾佳電子楊茜剖析軌道數據中心的電源架構發展趨勢，從空間環境可靠性物理（Physics of Failure）的角度，探討SiC MOSFET的應用價值與挑戰，并結合深圳基本半導體（BASIC Semiconductor）的具體產品與可靠性數據，評估其在航天級或“新航天”（NewSpace）級應用中的可行性與技術優勢。

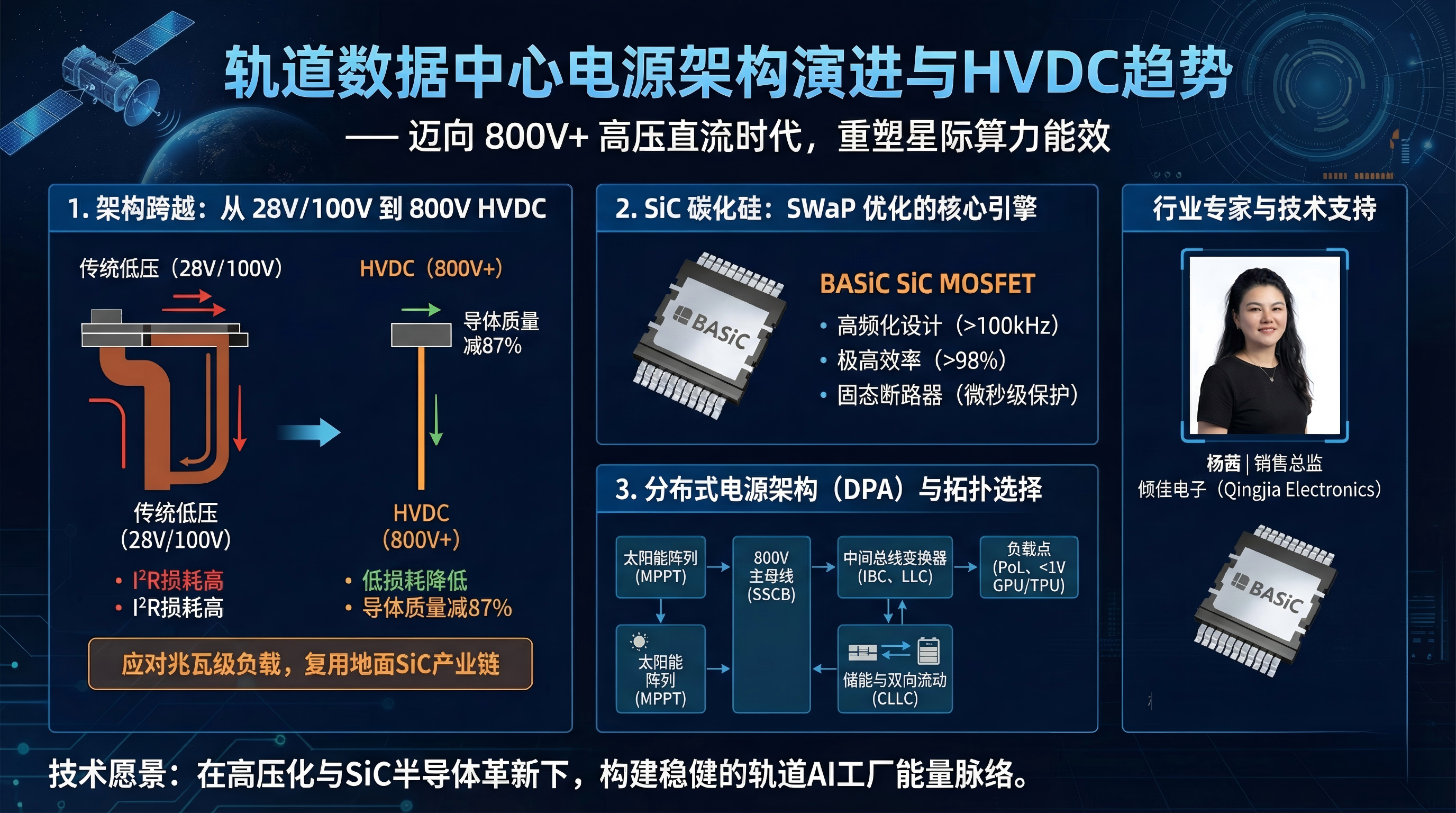

2. 軌道數據中心電源架構演進與HVDC趨勢

軌道數據中心的電源系統（EPS）設計，本質上是在解決如何在質量（Mass）、體積（Volume）和散熱（Thermal）受限的封閉系統中，實現能量的高效獲取、傳輸與分配。與傳統通信衛星相比，軌道數據中心的負載特性呈現出高動態、高密度的特點，這迫使電源架構必須進行根本性的革新。

2.1 從低壓母線向高壓直流（HVDC）的跨越

航天器電源系統的電壓等級選擇是系統效率與安全風險平衡的結果。早期的低軌道衛星普遍采用28V非調節母線，這主要受限于當時的電池化學特性及航空電子設備的標準化接口 。隨著衛星功率需求的提升，如大型地球靜止軌道（GEO）通信衛星，100V調節母線逐漸成為行業標準，以應對10kW至20kW級別的負載 。國際空間站（ISS）作為目前在軌最大的人造電力系統，采用了120V-160V的電壓等級 。

然而，對于規劃中的軌道數據中心，單機架功率密度可能突破100kW，甚至達到兆瓦級 。根據焦耳定律，傳輸損耗與電流的平方成正比（Ploss=I2R），而導體質量也與電流承載能力直接相關。在太空中，每一克的發射成本都極為高昂，且廢熱的排散極其困難。因此，為了在長距離（可能涉及大型空間桁架結構）傳輸大功率，必須大幅提高母線電壓以降低電流。

800V-1000V+ 架構的必然性：

當前，軌道數據中心的電源架構正呈現出與地面AI數據中心及電動汽車（EV）800V平臺趨同的態勢 。

降低導體質量：將母線電壓從100V提升至800V，在傳輸相同功率的情況下，電流降至原來的1/8。理論上，這可以使導體的截面積減少約87%，或者在相同導體質量下大幅降低線路壓降和發熱 。對于GW級的空間太陽能電站（SPSP）或大型數據中心，高壓傳輸是唯一物理上可行的方案。

地面技術的復用：地面數據中心正在從48V配電向400V/800V HVDC轉型，NVIDIA等算力巨頭已明確推動800V架構以支持下一代AI工廠 。軌道數據中心采用相似的電壓等級，可以直接復用地面成熟的SiC功率模塊產業鏈，特別是車規級（Automotive Grade）的高壓組件，從而大幅降低研發成本和周期 。

等離子體相互作用挑戰：盡管高壓優勢明顯，但在LEO環境中，高壓太陽能電池陣列（>100V）面臨著與周圍等離子體相互作用的風險，可能導致嚴重的漏電流或靜電放電（ESD）效應 。因此，電源架構往往采用“源端隔離”或“分級升壓”的策略，即太陽能帆板輸出較低電壓（如100V-160V），緊接著通過高效率的SiC升壓轉換器（Boost Converter）將電壓提升至800V-1kV進行主干傳輸 。

2.2 分布式電源架構（DPA）與拓?fù)溥x擇

軌道數據中心的電源系統通常采用分布式電源架構（Distributed Power Architecture, DPA），以提高系統的冗余度和熱管理的靈活性 。

能量流與關鍵變換環節：

發電與調節（Generation & Regulation）：

太陽能電池陣列輸出的不僅是電能，還有隨光照、溫度劇烈波動的電壓。最大功率點跟蹤（MPPT）是必不可少的環節。

在此環節，SiC MOSFET被用于構建高頻Boost變換器或Buck-Boost變換器。高頻化（>100kHz）可以顯著減小電感和電容的體積與重量（SWaP優化），這對于發射成本敏感的航天應用至關重要 。

主母線配電（Main Bus Distribution）：

800V HVDC母線是能量傳輸?shù)闹鲃用}。在此環節，固態斷路器（Solid State Circuit Breaker, SSCB）正在取代傳統的機電繼電器和熔斷器。SSCB利用SiC MOSFET的快速關斷能力（微秒級），可以在故障發生瞬間切斷電路，防止短路能量對昂貴的算力載荷造成毀滅性打擊，同時具備無弧、長壽命和抗振動的優勢 。

負載點轉換（Point-of-Load, PoL）：

GPU和TPU等邏輯器件的工作電壓極低（<1V）且電流極大。直接從800V降壓至1V是不切實際的，通常采用兩級變換：先由中間總線轉換器（IBC）將800V降至48V，再由PoL降至核心電壓。

在800V轉48V的環節，LLC諧振變換器是主流拓?fù)洹＠肧iC MOSFET的低開關損耗特性，可以實現極高的轉換效率（>98%）和功率密度 。

2.3 儲能與雙向流動

軌道周期導致衛星頻繁進入地影區（約每90分鐘一次，持續約35分鐘，視軌道而定），此時需由電池供電。這要求電源系統具備雙向能量流動能力。雙向DC-DC變換器（如CLLC拓?fù)洌├肧iC器件，可以在光照期高效充電，在地影期快速放電，并保持母線電壓穩定 。

3. 太空環境對功率器件的極端可靠性要求

將數據中心部署在軌道上，意味著所有電子元器件必須在沒有任何維護可能性的前提下，面對輻射、極端溫變和高真空的考驗。對于作為能量心臟的SiC MOSFET，這些環境因素提出了極其嚴苛的物理要求。

3.1 空間輻射環境：SiC的阿喀琉斯之踵與防御

空間輻射是半導體器件在軌失效的首要原因。對于SiC功率器件，主要面臨總電離劑量（TID）和單粒子效應（SEE）兩大挑戰。

3.1.1 單粒子燒毀（Single Event Burnout, SEB）：致命的瞬態

相比于硅（Si）器件，SiC MOSFET對重離子引起的單粒子效應更為敏感。當高能重離子穿過器件的漂移區時，會沿軌跡產生高密度的電子-空穴對。

失效機理：沉積的電荷會在器件內部瞬間建立極高的局部電場，觸發寄生雙極性晶體管（Parasitic BJT）導通。一旦寄生BJT開啟，且由于SiC材料的高臨界電場特性，可能導致雪崩倍增效應，進而引發不可逆的熱失控，導致器件燒毀 。

電壓降額（Derating）法則：實驗數據表明，SiC MOSFET的SEB閾值電壓隨入射粒子的線能量傳輸（LET）值增加而急劇下降。為了確保安全，NASA和ESA等機構通常建議對SiC器件進行至少50%的電壓降額 。

架構影響：如果軌道數據中心設計了800V的母線電壓，按照50%降額原則，必須選用額定電壓至少為1600V或1700V的SiC MOSFET。如果使用1200V的器件，母線電壓通常被限制在500V-600V以下，這限制了HVDC架構的優勢發揮 。因此，開發高耐壓（1700V/2000V）且抗SEB的SiC器件是行業發展的關鍵需求。

3.1.2 單粒子?xùn)艠O破裂（SEGR）與總電離劑量（TID）

SEGR：重離子撞擊還可能在柵氧化層（SiO2）界面積累電荷，導致柵極介質擊穿。由于SiC MOSFET通常需要較高的柵極驅動電壓（如+18V/-5V），柵氧化層承受的電場應力本就較大，輻射進一步加劇了這一風險 29。

TID：雖然SiC本身的寬禁帶特性使其對位移損傷有較好的耐受力，但其柵氧化層界面態的質量通常不如硅器件成熟。累積的輻射劑量（電子/質子）會導致閾值電壓（Vth）漂移。如果Vth負向漂移過多，可能導致器件在關斷狀態下出現漏電甚至誤導通 。軌道數據中心通常要求器件能耐受20-100 krad(Si)的總劑量 。

3.2 極端熱循環與機械應力

低地球軌道（LEO）衛星每天經歷約16次日出日落，這意味著電源模塊每年要經歷近5800次冷熱沖擊。

熱失配風險：功率模塊由多種材料層疊而成（SiC芯片、芯片貼裝材料、陶瓷基板、金屬底板）。這些材料的熱膨脹系數（CTE）各不相同（例如SiC約為4 ppm/K，銅約為17 ppm/K）。在頻繁的溫度劇變（如-55°C至+125°C）下，層間界面會產生巨大的剪切應力 。

焊料疲勞：傳統的錫鉛焊料或無鉛焊料在長期熱循環下會發生再結晶和裂紋擴展，導致熱阻增加、散熱失效，最終引發芯片過熱燒毀。這是傳統地面車規級模塊直接用于太空的主要隱患 。

3.3 真空出氣（Outgassing）與污染防控

在太空的高真空環境下（< 10?5 Torr），材料中的揮發性成分會逸出。

危害：逸出的氣體可能冷凝在光學敏感載荷（如激光通信終端鏡頭、恒星敏感器）或太陽能電池表面，導致性能下降。此外，在某些氣壓范圍內（帕邢定律），逸出的氣體可能誘發高壓電路的電暈放電或擊穿 。

標準：航天級材料必須符合ASTM E595標準，即總質量損失（TML）< 1.0% 且 收集揮發性可凝結物（CVCM）< 0.10%。普通的工業級硅凝膠（Silicone Gel）灌封材料往往無法滿足此要求，需要經過特殊除氣處理或采用氣密性封裝 。

4. 碳化硅MOSFET在軌道數據中心的應用價值

在上述嚴苛的限制條件下，SiC MOSFET并非僅僅是硅器件的替代品，而是實現高密度軌道計算的使能技術（Enabling Technology）。

4.1 效率提升與散熱系統的減重

在太空中，散熱是唯一的冷卻途徑，且效率極低（依賴斯特藩-玻爾茲曼定律，散熱能力與溫度的四次方成正比）。散熱器（Radiator）通常占據航天器巨大的質量和體積預算。

降低熱負載：SiC MOSFET相比Si IGBT，消除了拖尾電流，開關損耗降低80%以上。同時，其無拐點電壓的導通特性（VDS=ID×RDS(on)）使得在輕載和半載情況下（衛星常見工況）效率遠高于IGBT 。

系統級減重：電源轉換效率從95%提升至98%，意味著廢熱減少60%。這直接轉化為散熱器面積和質量的大幅削減，對于每公斤發射成本數千美元的航天任務而言，經濟價值巨大 。

4.2 高頻化帶來的體積微型化

無源元件瘦身：SiC器件支持100kHz-500kHz甚至更高的開關頻率。這使得磁性元件（變壓器、電感）和濾波電容的體積可以按比例縮小。對于軌道數據中心，這意味著可以在有限的衛星內部空間部署更多的算力板卡，而不是被笨重的電源模塊占據 。

4.3 寬溫域工作的潛力

提升散熱效率：SiC器件理論上可在200°C以上結溫工作。允許更高的工作溫度意味著可以提高散熱器表面的溫度，從而以四次方的比例提升輻射散熱效率，進一步減小散熱器體積。當然，這受到封裝材料耐溫能力的制約 。

5. 對SiC MOSFET及封裝的具體要求

為了適應軌道數據中心的應用，SiC MOSFET及其封裝必須在設計和制造階段滿足以下特定要求：

5.1 芯片級要求

高耐壓余量：針對800V HVDC母線，必須選用1200V以上，最好是1400V、1700V甚至更高電壓等級的器件，以滿足抗SEB的降額要求 。

結構選擇（平面 vs. 溝槽）：

平面柵（Planar）：傳統的平面柵結構工藝成熟，柵氧化層電場相對較低，對抗重離子引起的柵極損傷（SEGR）通常具有更好的魯棒性。目前大多數航天實戰經驗（Heritage）基于平面結構 。

溝槽柵（Trench）：溝槽結構提供了更低的RDS(on)和更高的電流密度。雖然早期擔心溝槽底部的電場集中問題可能加劇輻射敏感性，但現代設計通過深P阱屏蔽等技術已大幅改善了可靠性。對于追求極致能效的軌道數據中心，溝槽柵是未來的趨勢，但需要更嚴格的單粒子輻照測試驗證 。

5.2 封裝級要求

基板材料：必須摒棄脆性的氧化鋁（Al2O3）基板，轉而采用**氮化硅（Si3N4）**陶瓷基板。Si3N4具有極高的斷裂韌性和優良的導熱率（>90 W/mK），是抵抗LEO軌道數萬次熱循環而不發生基板斷裂的關鍵 。

互連技術：

銀燒結（Silver Sintering）：必須采用銀燒結技術替代傳統焊料進行芯片貼裝。燒結銀層具有高熔點（962°C）、高導熱率和極佳的抗疲勞特性，能承受極端的溫度沖擊而不分層 。

銅端子與鍵合：采用加粗的銅線鍵合（Cu Wire/Ribbon）或銅夾（Cu Clip）技術，配合應力釋放設計，以匹配SiC芯片的高電流密度和熱膨脹特性。

外殼與端子：

低出氣材料：外殼塑料（如PPS、PBT）和灌封膠必須經過篩選或烘烤處理，滿足ASTM E595出氣標準。

Press-Fit（壓接）端子：推薦使用Press-Fit技術替代焊接端子。壓接技術避免了焊錫在PCB層面的疲勞失效，且具有更好的抗發射振動能力，簡化了裝配過程 。

6. 案例分析：基本半導體（BASIC Semiconductor）產品的適用性分析

深圳基本半導體（BASIC Semi）作為國內領先的SiC IDM企業，其產品線在多個維度上展現出與軌道數據中心需求的高度契合。

6.1 電壓等級與架構匹配度

基本半導體推出了1400V電壓等級的SiC MOSFET（如B3M020140ZL），這是一個極具戰略意義的規格 。

分析：在800V HVDC架構中，如果使用標準的1200V器件，按照50% SEB降額原則，安全工作電壓僅為600V，無法直接支持800V母線。而1400V器件在降額后可支持約700V的安全電壓，或者在稍微放寬降額標準（結合具體LET測試數據）的情況下，勉強支持800V系統的特定節點，或者為600V-700V的中間母線提供極高的安全裕度。相比1700V器件，1400V器件通常具有更低的導通電阻，是性能與可靠性的折中優化。

6.2 封裝技術與空間環境適應性

基本半導體的Pcore?系列模塊（如BMF240R12E2G3, BMF540R12MZA3）采用了多項符合航天級可靠性需求的技術 ：

氮化硅（Si3N4）AMB基板：文檔明確指出使用了Si3N4陶瓷基板，并強調其“卓越的功率循環能力” 。這是該產品能夠適應LEO軌道頻繁熱循環（由光照/地影交替引起）的最有力硬件基礎。

銀燒結工藝：無論是分立器件還是模塊，均采用了銀燒結技術來降低結殼熱阻（Rth(j?c)） 。這不僅提升了散熱效率（這對真空環境至關重要），更從根本上消除了傳統焊料層的熱疲勞失效風險，大幅提升了任務壽命。

Press-Fit壓接端子：模塊采用了Press-Fit接觸技術 。在面臨運載火箭發射階段的高強度隨機振動和聲學噪聲時，壓接端子相比焊接端子具有更高的機械可靠性，且避免了焊點松動或裂紋的風險。

低感設計與銅底板：銅底板優化了熱擴散，低感設計則有助于抑制高頻開關過程中的電壓尖峰，這在缺乏大氣衰減保護的空間電磁環境中，對保護器件柵極和防止誤觸發具有重要意義。

6.3 可靠性驗證數據解讀

基本半導體的產品通過了極為嚴苛的測試，部分指標直接覆蓋了航天應用的需求：

溫度循環（TC）：在-55°C至150°C的寬溫域下完成了1000次循環且零失效。雖然LEO任務可能需要數萬次循環，但這1000次嚴酷循環驗證了Si3N4基板和銀燒結工藝在極大溫差下的匹配穩定性，證明了其具備“航天級”的機械基因。

高溫反偏（HTRB）與高溫柵偏（HTGB）：在175°C結溫下持續1000小時的測試表明，其柵氧化層和阻斷結在極端高溫下具有極高的穩定性。考慮到太空中散熱困難，器件常工作在較高結溫，這一指標提供了充足的安全余量。

動態應力測試（DGS/DRB）：針對SiC特有的柵極漂移和體二極管退化問題進行了專項測試并通過，這對于需要長期自主運行的軌道數據中心至關重要。

6.4 差距與建議

盡管基本半導體的車規級（Automotive Grade）產品在熱機械可靠性上已經非常接近甚至達到航天需求，但要正式應用于軌道數據中心，仍需補齊以下環節：

輻射數據缺失：目前文檔中未包含TID和SEE的測試數據。作為COTS器件上天，必須進行重離子輻照測試，繪制SEB/SEGR的SOA（安全工作區）曲線，以確定精確的降額系數。

出氣特性驗證：模塊中的灌封硅凝膠和外殼塑料需進行ASTM E595測試。如果標準材料TML超標，需定制低出氣材料版本或進行預烘烤處理 。

批次一致性（Lot Traceability）：航天應用要求極高的批次一致性管理，雖然車規級體系（PPAP）已有較好基礎，但針對輻射敏感參數的批次監控仍需加強。

7. 結論與展望

軌道數據中心的崛起將重塑人類獲取和使用算力的方式，而電源系統是這一變革的底座。從低壓向800V+ HVDC架構的演進，使得SiC MOSFET成為不可替代的核心器件。

通過分析可見，SiC MOSFET憑借其高效率（減少散熱負荷）、高功率密度（減少發射質量）和耐高溫特性，完美契合太空應用的需求。然而，輻射引致的燒毀風險迫使設計必須采取電壓降額策略，這反過來推動了對1200V以上更高電壓等級器件的需求。

以基本半導體為例，其1400V SiC MOSFET產品線精準地填補了標準1200V器件在降額后無法適配700V-800V母線的空白。結合其采用的氮化硅基板、銀燒結工藝和Press-Fit端子技術，其產品在熱機械可靠性上已經具備了應對LEO軌道極端環境的堅實基礎。

未來，隨著“車規級即宇航級”（Automotive as NewSpace）理念的普及，像基本半導體這樣具備先進封裝能力和高質量管控的國產SiC廠商，通過補充輻射加固設計或篩選驗證，成為軌道算力新基建的關鍵供應商。這不僅是半導體技術的勝利，更是人類能源利用與信息處理能力向星辰大海邁進的重要一步。
