一、案例背景與項目痛點

案例背景：

某大型家電制造企業的智能涂裝生產線進行升級。其核心控制系統采用業界廣泛使用的西門子S7-1200PLC和PROFINET工業以太網架構，負責控制機器人噴涂、輸送鏈移動、閥門開關等。為了精確監控關鍵工藝環節——如噴涂管路霧化壓力、液壓站供壓穩定性——新引入了高精度的易福門FDB002壓力傳感器。然而，該傳感器標配的通信接口為DeviceNet，無法直接接入主流的PROFINET網絡。

項目痛點（實施前）：

1.協議不兼容：西門子PLC的PROFINET網絡與易福門傳感器的DeviceNet協議無法直接對話，形成通訊壁壘。

2.數據無法采集：高價值的壓力數據被困在本地，無法被PLC采集用于實時閉環控制（如根據壓力波動自動調節泵頻），也無法上傳至MES（制造執行系統）進行質量追溯。

3.布線成本高昂：若為少數傳感器單獨搭建一套DeviceNet主站和網絡，硬件成本高、工程量大，且增加了系統復雜性。

4.監控盲區：操作人員無法在中央控制室遠程實時監控壓力值，只能依靠現場儀表盤人工巡查，響應滯后。

5.缺乏預警與追溯：壓力異常無法立即觸發報警，且由于沒有歷史數據記錄，出現噴涂質量缺陷（如色差、橘皮）時，難以追溯是否為壓力波動所致。

二、解決方案：遠創智控YC-DNTM-PN協議轉換網關

面對上述挑戰，我們引入了遠創智控YC-DNTM-PN協議轉換網關。這款產品本質上是一個高度專業化的工業網關，其核心使命就是打破不同工業協議之間的壁壘。

網關功能簡介：

雙向協議轉換：作為PROFINET與DeviceNet之間的“智能翻譯官”，網關在PROFINET側作為IO設備（從站），在DeviceNet側作為主站，主動掃描并采集傳感器數據。

數據透明映射：通過簡單的配置軟件，可將傳感器的壓力值、狀態位等數據，直接映射到西門子PLC的輸入映像區（如I區）中，PLC可像訪問本地模塊一樣直接讀取。

多重身份屬性：它不僅僅是一個協議轉換網關，更是一個數據采集器（負責采集物理信號并數字化），一個物聯網網關（將設備數據接入更廣闊的工業網絡），具備一定的智能網關邊緣處理能力（如可設置數據過濾、單位轉換）。

三、清晰的系統拓?fù)渑c實施過程

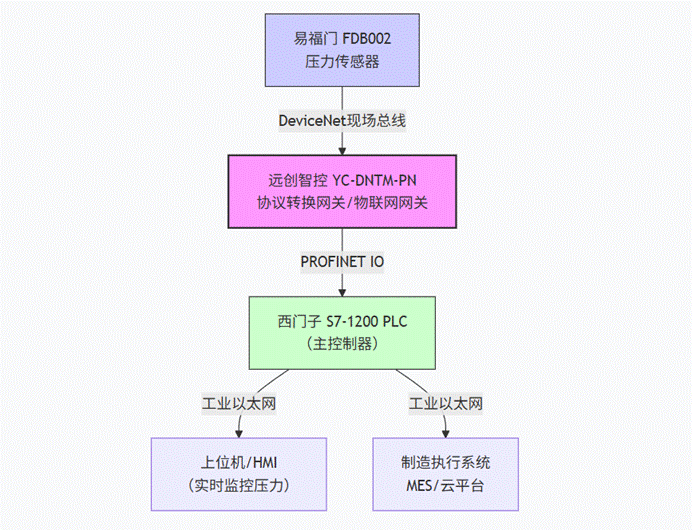

1.系統拓?fù)渲貥?gòu)

2.實施過程

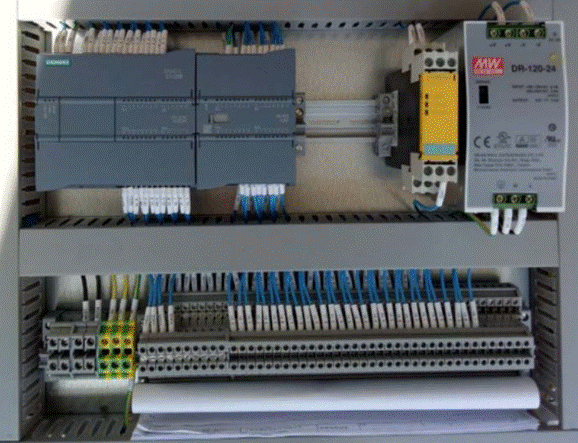

步驟一：硬件連接。將易福門FDB002傳感器通過DeviceNet電纜接入網關的DeviceNet接口；同時，用PROFINET網線將網關連接到S7-1200PLC所在的交換機或PLC本體PN口。

步驟二：網關配置。使用遠創智控提供的配置軟件，設置網關的DeviceNet參數（如波特率），并掃描添加FDB002傳感器，將其數據通道（如壓力值、設備狀態）配置到網關的存儲區中。

步驟三：西門子PLC配置。在TIAPortal工程軟件中，安裝網關提供的GSDML文件。隨后將網關作為一個標準的PROFINETIO設備添加到網絡組態中，并為其分配輸入/輸出地址（例如，分配128字節的輸入地址，用于接收傳感器數據）。

步驟四：數據映射。在網關配置軟件中，建立DeviceNet數據與PROFINET輸入地址的映射關系。例如，將FDB002的壓力值數據，映射到S7-1200的IW100字地址中。

步驟五：編程與調試。在西門子PLC程序中，直接讀取IW100等映射后的地址，即可獲得實時的壓力值。在上位機或HMI畫面上組態該變量，實現可視化監控。

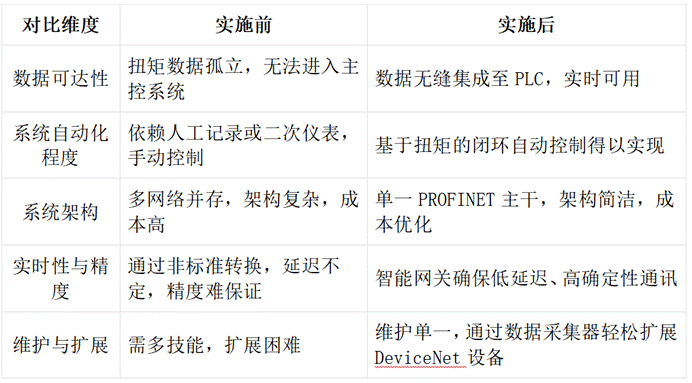

應用效果與實施前后對比

五、行業推廣與前景展望

遠創智控YC-DNTM-PN網關所代表的工業網關解決方案，其“打通最后一公里”的數據接入能力，在眾多快速發展的行業中需求迫切。我們重點推薦以下主流且前景廣闊的行業：

1.新能源汽車與鋰電池生產：生產線上的大量第三方設備（如涂布機、卷繞機）使用DeviceNet、CC-Link等協議，需要通過物聯網網關將其數據統一接入到基于PROFINET或Ethernet/IP的工廠級網絡，實現全流程數字化追溯。

2.智能物流與倉儲：堆垛機、輸送線、分揀機等設備來自不同廠商，協議各異。使用協議轉換網關可以實現設備間的可靠通訊與協同調度，保障倉庫7x24小時高效運轉。

3.半導體與電子制造：該行業對潔凈室環境（溫濕度、壓差）要求極高，大量環境傳感器（常用Modbus、BACnet）的數據需要通過數據采集器接入核心控制系統，實現環境的精密控制與合規記錄。

4.食品飲料與制藥：在強調合規性（如FDAGMP）的行業中，智能網關能夠?qū)⑸a(chǎn)設備參數、環境數據與批次信息綁定，為電子批記錄提供不可篡改的數據基礎。

六、總結

本次涂裝車間的成功改造證明，面對自動化系統中多協議共存的復雜局面，遠創智控YC-DNTM-PN這類專業的協議轉換網關已不再是簡單的連接附件，而是構建智能工廠神經網絡的關鍵部件。它身兼物聯網網關、數據采集器和智能網關等多重角色，以標準化、模塊化的方式，低成本、高效率地解決了專用設備與標準系統集成的核心痛點。

它成功地將高價值的現場設備數據“解放”出來，使其流動到需要它的地方——從本地控制到云端分析，最終賦能于工藝優化、質量提升和決策支持。隨著工業互聯網的縱深發展，這種靈活、可靠的工業網關必將在更多追求數字化、智能化的主流行業中成為標準配置，為制造業的轉型升級提供堅實的數據基石。
《具體內容配置過程及其他相關咨詢請與武工留言交流》
