虹科PCAN Router設備

助力異構EE架構快速驗證

在整車換代或跨平臺集成項目中，經常遇到新老EE架構共存導致的通信協議不兼容問題。傳統方式需要協調網絡、軟件、供應商等多個團隊，經歷修改DBC文件、更新ECU軟件的漫長流程，周期長且成本高昂。

在近期的虹科「百家智匯」系列直播中，我們邀請到來自國內頭部主機廠、擁有8年電子電氣架構一線研發經驗的李工，分享團隊如何利用虹科PCAN Router設備，在不改動任何原有ECU軟件的情況下，快速完成跨架構信號路由，順利推進了某換代車型的POC驗證，為面臨類似跨平臺、快節奏集成挑戰的團隊，提供了一個可復用的輕量化解決思路。

核心挑戰

新舊架構混合下的通信壁壘

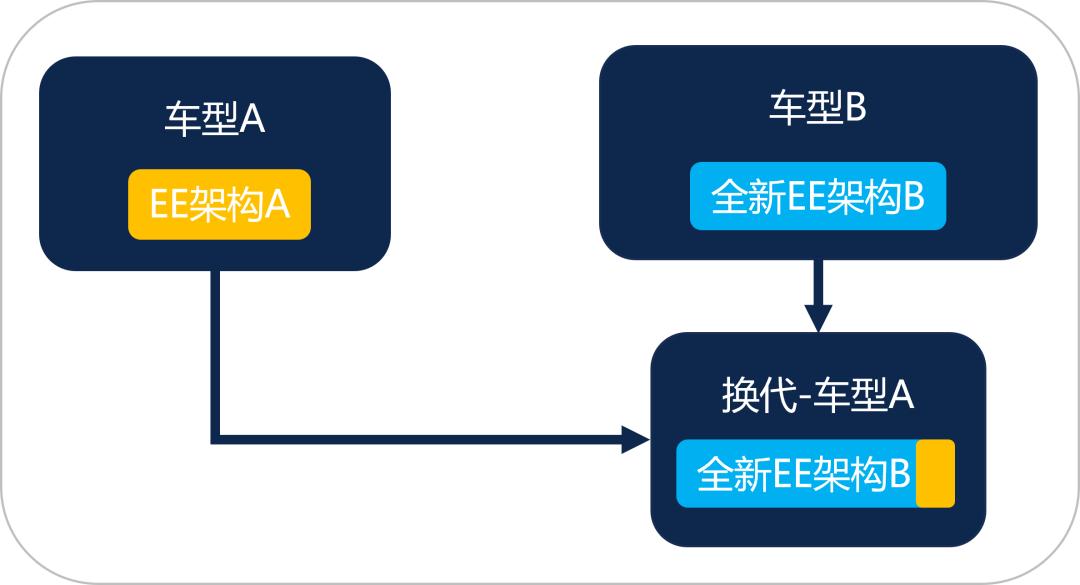

在項目前期（如POC概念驗證或試制車階段），出于成本、周期或供應鏈的考量，車輛往往需要混合使用來自不同EE架構的ECU。例如，在某換代車型項目中，約80%的控制器來自全新平臺，而電池包與BMS等關鍵部件則沿用了上一代架構。

這直接導致了通信層面的根本性障礙：兩套架構在功能邏輯、信號定義、報文ID及數據結構上存在差異，無法直接通信。

若遵循傳統開發流程，需經歷「明確功能需求 → 調整通信矩陣 → 生成新DBC → ECU軟件更新」這一系列步驟。此過程涉及多方協作，耗時數周甚至數月，且僅為前期驗證而要求供應商修改量產ECU軟件，可行性極低。

解決方案

以虹科PCAN Router設備為智能網關

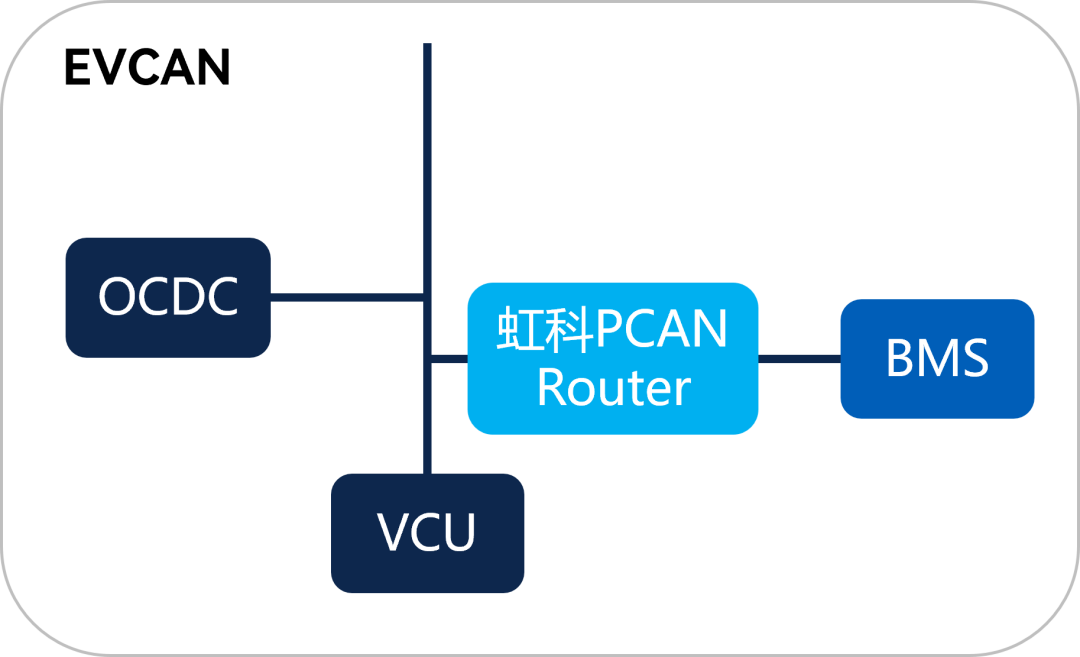

為突破這一瓶頸，李工團隊引入了虹科PCAN Router設備作為智能CAN(FD)網關，將其部署在BMS與VCU之間的CAN通道上，執行信號轉發與協議轉換。其核心思路是：在不修改BMS或VCU軟件的前提下，在路由器內部實現信號映射與邏輯處理。

實施路徑清晰高效

信號分析

聚焦「上高壓」等關鍵場景，對比兩個架構的DBC，明確需要轉換的信號及其位置。

邏輯開發

基于虹科PCAN Router設備提供的開發套件（PEAK-DevPack），使用C語言編寫簡潔的信號處理與路由邏輯。

例如，將BMS發出的架構A特定報文中的「高壓接觸器狀態」信號，實時提取并填充至VCU可識別的架構B報文中。

刷寫與驗證

代碼經內置編譯器一鍵生成固件，通過虹科PCAN-USB工具快速完成刷寫。設備即插即用，接入車載CAN網絡后立即生效。

這種方式將復雜的系統級通信適配問題，轉化為對單一獨立設備的邏輯編程問題，極大簡化了流程，避免了跨部門協調，將開發重心聚焦于功能邏輯本身。

場景應用

聚焦POC與試制驗證

虹科PCAN Router設備的輕量化、快速開發特性，使其特別適用于對速度和靈活性要求極高的場景：

新項目POC驗證 在立項前快速搭建可工作的原型系統，驗證技術方案的基本可行性。

試制試驗車 在項目初期，用于動力系統功能驗證或標定。當車輛由非量產方案零部件組成，出現信號缺失或不匹配時，可快速補救。

實驗室測試臺架 靈活模擬、轉發或修改特定報文，構建復雜的測試環境。

開發經驗

快速上手的輕量化開發

虹科PCAN Router設備的開發體驗旨在降低使用門檻。虹科提供的開發工具包已包含編譯器、樣例代碼、Flash工具和自動化配置腳本。開發者使用VS Code即可開展工作，主要流程如下：

開發準備

硬件

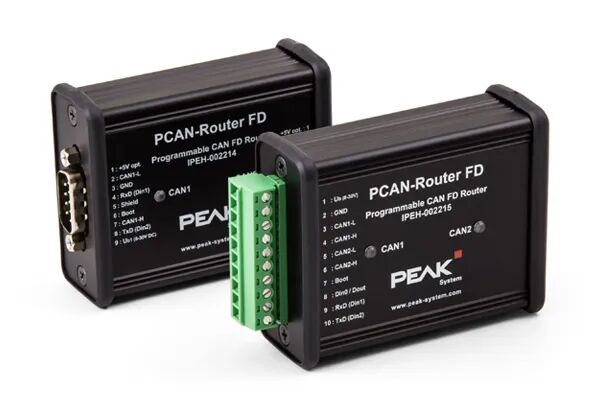

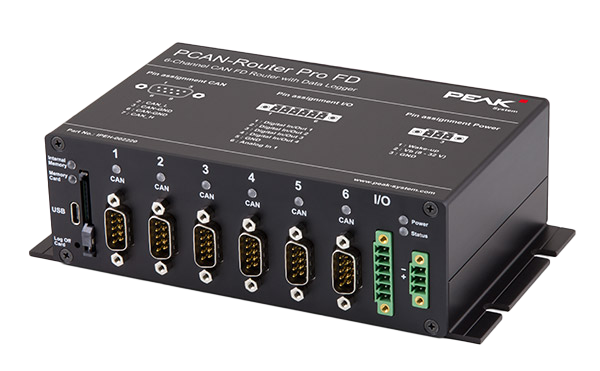

虹科PCAN-Router FD

虹科PCAN Router（主設備）+ 虹科PCAN-USB/FD（用于連接PC，刷寫Router固件） + 對應線束。

軟件與工具

開發工具包

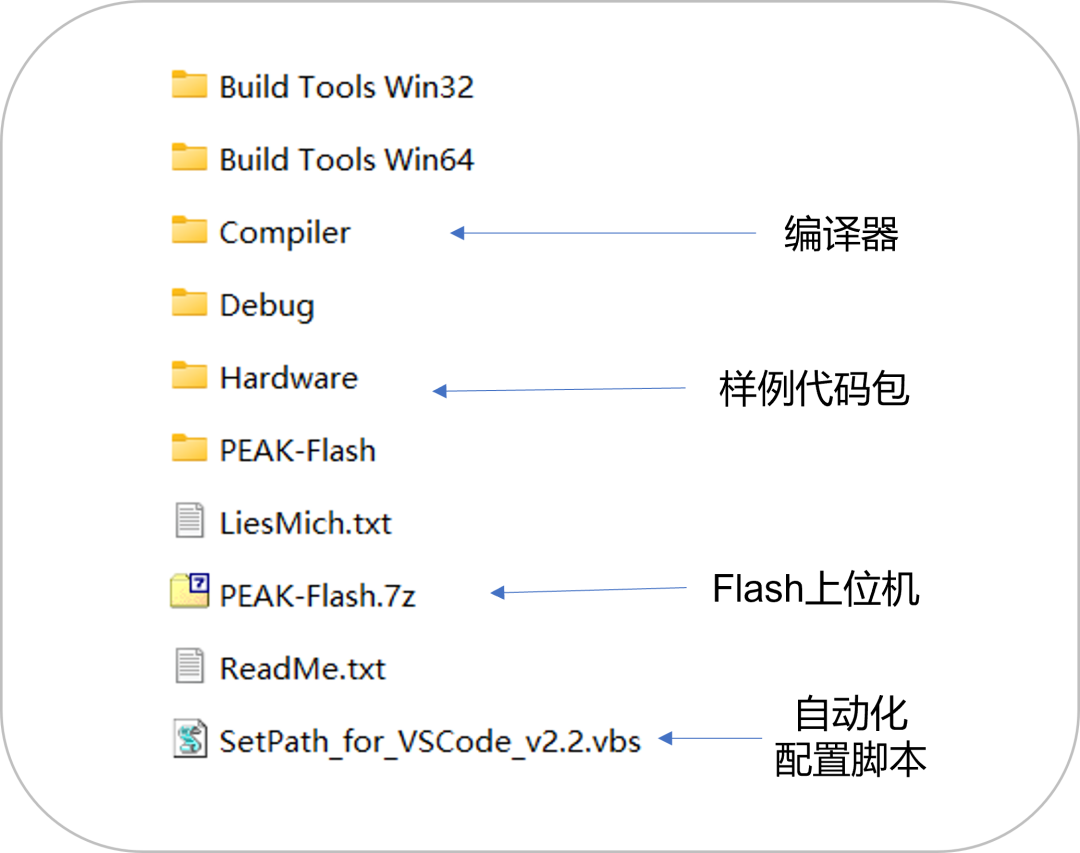

虹科PCAN驅動、開發工具包（集成了編譯器、樣例代碼工程、Flash刷寫上位機以及自動化配置腳本）、代碼編輯器（推薦使用VS Code）

相關驅動和開發工具包均可聯系虹科獲取，安裝和配置后即可快速搭建開發環境。

代碼開發

開發工具包解壓后，可直接打開預配置的樣例工程進行開發，過程直觀：

環境一鍵配置

運行工具包內的自動化配置腳本，可為VS Code自動設置好所需的環境變量，省去手動配置的繁瑣。

基于樣例開發

在提供的樣例代碼包中，選擇對應的設備型號（如ROUTING示例），即可在main.c文件中參照并編寫自己的應用邏輯。

核心代碼結構

官方庫已封裝好報文數據結構，開發者只需聚焦業務邏輯，主要步驟包括：

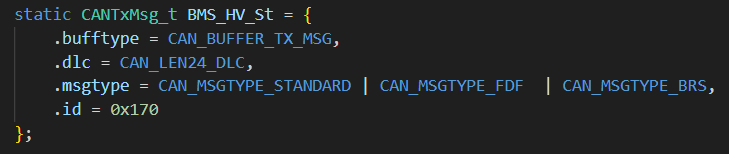

①. 定義與初始化

聲明需要處理的報文變量，并為報文中的信號賦值。需特別注意按原DBC文件的定義處理字節序（大小端）。

②. 主循環處理

程序在while(1)主循環中運行。報文的發送策略通常有兩種：

事件觸發發送：在收到指定源報文后，立即處理并轉發。

周期發送：更推薦用于復雜路由。該方式將「信號更新」與「報文發送」解耦，發送以系統時鐘為基準定時執行，而信號值在收到任何源報文時實時更新。當目標信號依賴多個不同周期的源報文時，此方式能保證發送周期的穩定性。

③. 利用系統定時器

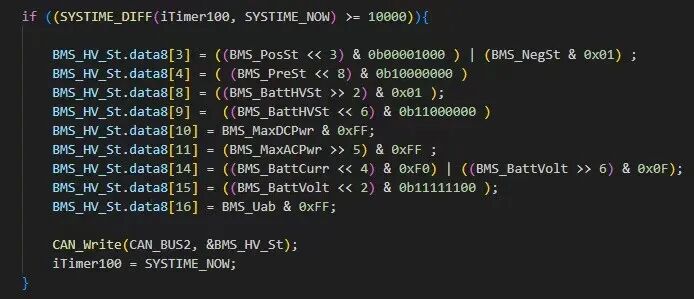

對于需要精確周期執行的任務，可以借助設備系統時鐘實現。例如，通過對比自定義計時器與系統時間，來觸發每100ms執行一次的發送任務。

編譯與刷寫

工具包內集成了編譯和刷寫工具，使得部署變得非常簡單：

一鍵編譯

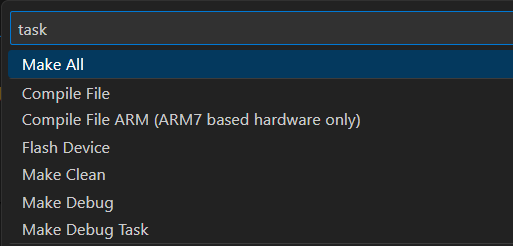

在VS Code中，直接運行「Make All」任務，即可調用預寫的Makefile完成編譯，輸出可直接刷寫的.bin文件。

快速刷寫

使用開發包中的專用Flash上位機軟件，按照指引連接硬件，通常可在1分鐘左右完成固件刷寫。

典型問題排查

若刷寫時無法檢測到設備，應檢查虹科PCAN Router設備是否已進入Bootloader模式，以及CAN總線終端電阻是否已正確配置。

若設備運行后總線無通信，應首先檢查并確認各CAN通道的波特率設置是否與整車網絡要求嚴格一致。配置位于can_user.c和can_user.h文件中。

開發優化建議

為確保定時穩定，周期報文的發送應依賴設備自身的系統時鐘，而非某條外部報文的到達。

在編寫多條件判斷邏輯時，可利用C語言的「短路」評估特性來優化性能。

當條件分支較多（如超過5個）且為離散值時，使用switch-case語句替代if-else可使代碼更清晰、高效。

結語 .

面對汽車電子電氣架構快速迭代中產生的混合集成挑戰，虹科PCAN Router提供了一種務實、高效的「橋接」思路。它通過非侵入式的部署方式，幫助工程師在不影響現有零部件和項目進度的前提下，快速打通通信鏈路，顯著縮短POC和試制階段的驗證周期，是應對跨平臺、快節奏集成任務的可靠工具。
