摘要：RK3588的Type-C接口不僅是數據傳輸通道，更是一路強大的DisplayPort視頻輸出接口。本文將手把手教你如何通過Type-C實現DP視頻輸出，讓你使用眺望電子RK3588開發板輕松使用擴展塢連接顯示器。

一、方案概述

RK3588 是瑞芯微旗艦級高性能處理器，其Type-C接口內置了USB 3.1 + DP Alt Mode雙模支持能力。通過簡單的軟件配置，即可將Type-C接口切換為DP視頻輸出模式，實現一線通（One Cable）的視頻傳輸方案。

適用場景：

便攜顯示器連接

一線通擴展塢方案

嵌入式顯示終端

多屏異顯系統

二、核心配置步驟

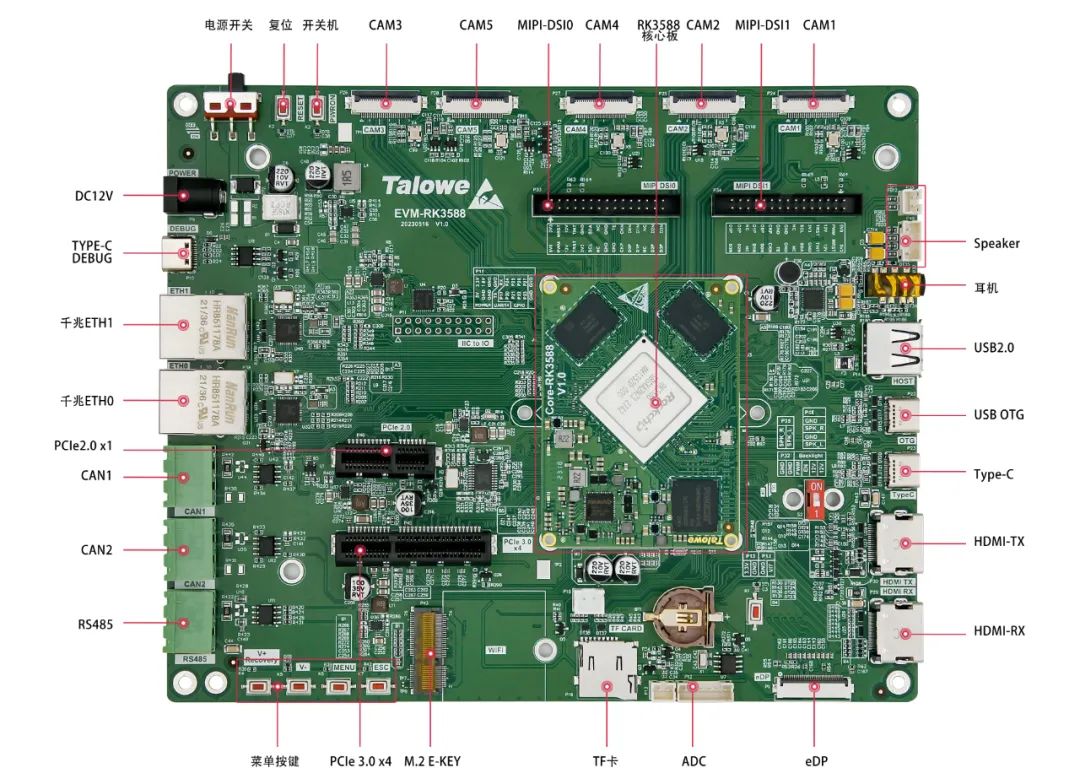

眺望電子RK3588評估板的typec0和typec1接口均支持dp輸出，下面以typec0為例，演示如何配置dp輸出。

2.1啟用DP控制器

首先需要在設備樹中使能DP0接口，并將其綁定到VOP的Video Port2：

&dp0 { status ="okay";};&dp0_in_vp2 { status ="okay";};

備注：RK3588支持多路視頻輸出，通過dp0_in_vpX可以靈活配置DP輸出綁定的顯示通道。

2.2配置USB-Combo PHY

Type-C的DP功能依賴于USB-Combo PHY的靈活復用能力。以下是核心配置：

&usbdp_phy0 { status ="okay"; orientation-switch; // 支持正反插切換 rockchip,dp-lane-mux = <2?3>;// 配置DP Lane復用 svid = <0xff01>; // DP Alt Mode SVID
// SBU引腳上下拉控制GPIO sbu1-dc-gpios = <&gpio4 RK_PA0 GPIO_ACTIVE_HIGH>; sbu2-dc-gpios = <&gpio4 RK_PB0 GPIO_ACTIVE_HIGH>;
// 端口連接配置 port { #address-cells =<1>; #size-cells =<0>;
usbdp_phy0_orientation_switch: endpoint@0{ reg = <0>; remote-endpoint = <&usbc0_orien_sw>; };
usbdp_phy0_dp_altmode_mux: endpoint@1{ reg = <1>; remote-endpoint = <&dp0_altmode_mux>; }; };};
&usbdp_phy0_dp { status ="okay";};
&usbdp_phy0_u3 { status ="okay";};

技術要點解析：

Type-C的SBU1/SBU2引腳與DP的AUX_CH通道是復用的：

●正插：AUX_CH_P → SBU1，AUX_CH_N → SBU2

●反插：AUX_CH_P → SBU2，AUX_CH_N → SBU1

根據DP協議規范，AUX_CH_P需下拉，AUX_CH_N需上拉。因此PHY驅動會根據插入方向動態調整SBU引腳的上下拉狀態——這就是為什么需要配置sbu1-dc-gpios和sbu2-dc-gpios。

2.3配置PD控制器（fusb302）

Type-C接口需要通過Type-C的CC檢測和PD協商來配置lane和HPD的狀態，所以DP Alt Mode的激活需要Type-C PD（Power Delivery）協商配合。RK3588評估板當前支持fusb302和husb311兩種PD芯片：

&i2c2 {status ="okay";usbc0: fusb302@22{ compatible ="fcs,fusb302"; reg = <0x22>; interrupt-parent = <&gpio1>; interrupts = ; pinctrl-names ="default"; pinctrl-0= <&usbc0_int>; vbus-supply = <&vbus5v0_typec0>; status ="okay"; ports { #address-cells =<1>; #size-cells =<0>; port@0{ reg = <0>; usbc0_role_sw: endpoint@0{ remote-endpoint = <&dwc3_0_role_switch>; }; }; }; usb_con0: connector { compatible ="usb-c-connector"; label ="USB-C"; data-role ="dual"; power-role ="dual"; try-power-role ="sink"; op-sink-microwatt = <1000000>; sink-pdos = ; source-pdos = ; altmodes { #address-cells =<1>; #size-cells =<0>; altmode@0{ reg = <0>; svid = <0xff01>; vdo = <0xffffffff>; }; }; ports { #address-cells =<1>; #size-cells =<0>; port@0{ reg = <0>; usbc0_orien_sw: endpoint { remote-endpoint = <&usbdp_phy0_orientation_switch>; }; }; port@1{ reg = <1>; dp0_altmode_mux: endpoint { remote-endpoint = <&usbdp_phy0_dp_altmode_mux>; }; }; }; };};};

三、內核配置清單

確保以下內核配置已啟用：

CONFIG_PHY_ROCKCHIP_INNO_USB2CONFIG_PHY_ROCKCHIP_INNO_USB3CONFIG_PHY_ROCKCHIP_NANENG_COMBO_PHYCONFIG_PHY_ROCKCHIP_NANENG_USB2CONFIG_PHY_ROCKCHIP_TYPECCONFIG_PHY_ROCKCHIP_USBCONFIG_PHY_ROCKCHIP_USBDPCONFIG_USB_DWC2CONFIG_USB_DWC2_DUAL_ROLECONFIG_USB_DWC3CONFIG_USB_DWC3_DUAL_ROLECONFIG_USB_DWC3_HAPSCONFIG_USB_DWC3_OF_SIMPLE

配置完成后重新編譯內核即可。

四、調試技巧

●查看VOP狀態

cat/sys/kernel/debug/dri/0/summary

●檢查DP連接狀態

cat/sys/kernel/debug/dp/status

●重要注意事項

開機Logo限制，當前驅動不支持Type-C接口的DP開機Logo顯示，系統啟動后的桌面顯示不受影響。

五、結語

RK3588通過Type-C實現DP輸出，為嵌入式設備提供了簡潔高效的顯示擴展方案。配合Type-C一線通顯示器，可大幅減少設備連接線纜，提升產品便攜性和專業感。

如需獲取完整的《Rockchip RK3588 DP 軟件開發指南》參考文檔，或者SDK支持或硬件設計參考，歡迎聯系我司技術支持團隊。
