固態變壓器（SST）AC-DC 前端變換級：可控與不可控整流技術的對比與應用場景研究報告

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

1. 引言：配電網的電力電子化轉型與SST的核心地位

1.1 電力系統的范式轉變

全球能源互聯網與智能電網的快速發展正在推動電力系統經歷一場百年來未有之大變局。傳統的電力系統依賴于基于電磁感應原理的工頻變壓器（Low-Frequency Transformer, LFT）作為電壓變換與能量傳輸的核心樞紐。然而，隨著分布式可再生能源（DERs）的高比例滲透、電動汽車（EV）大功率充電基礎設施的廣泛部署，以及直流微電網（DC Microgrids）的興起，傳統LFT“非能動、單向流、缺乏調控能力”的局限性日益凸顯 。電網正從單向的能量傳輸網絡演變為雙向互動的能源交換平臺，這要求關鍵節點設備必須具備更高的可控性與靈活性。

在此背景下，固態變壓器（Solid-State Transformer, SST），亦稱為電力電子變壓器（PET），作為一種融合了電力電子變換技術與高頻磁性元件的新型電力設備，被視為未來智能電網的“能量路由器” 。與傳統LFT相比，SST不僅能夠實現基本的電壓等級變換與電氣隔離，更憑借其內部的電力電子變流級，具備了無功功率補償、電壓暫降穿越、故障電流限制、諧波抑制以及交直流混合接口等高級功能 。

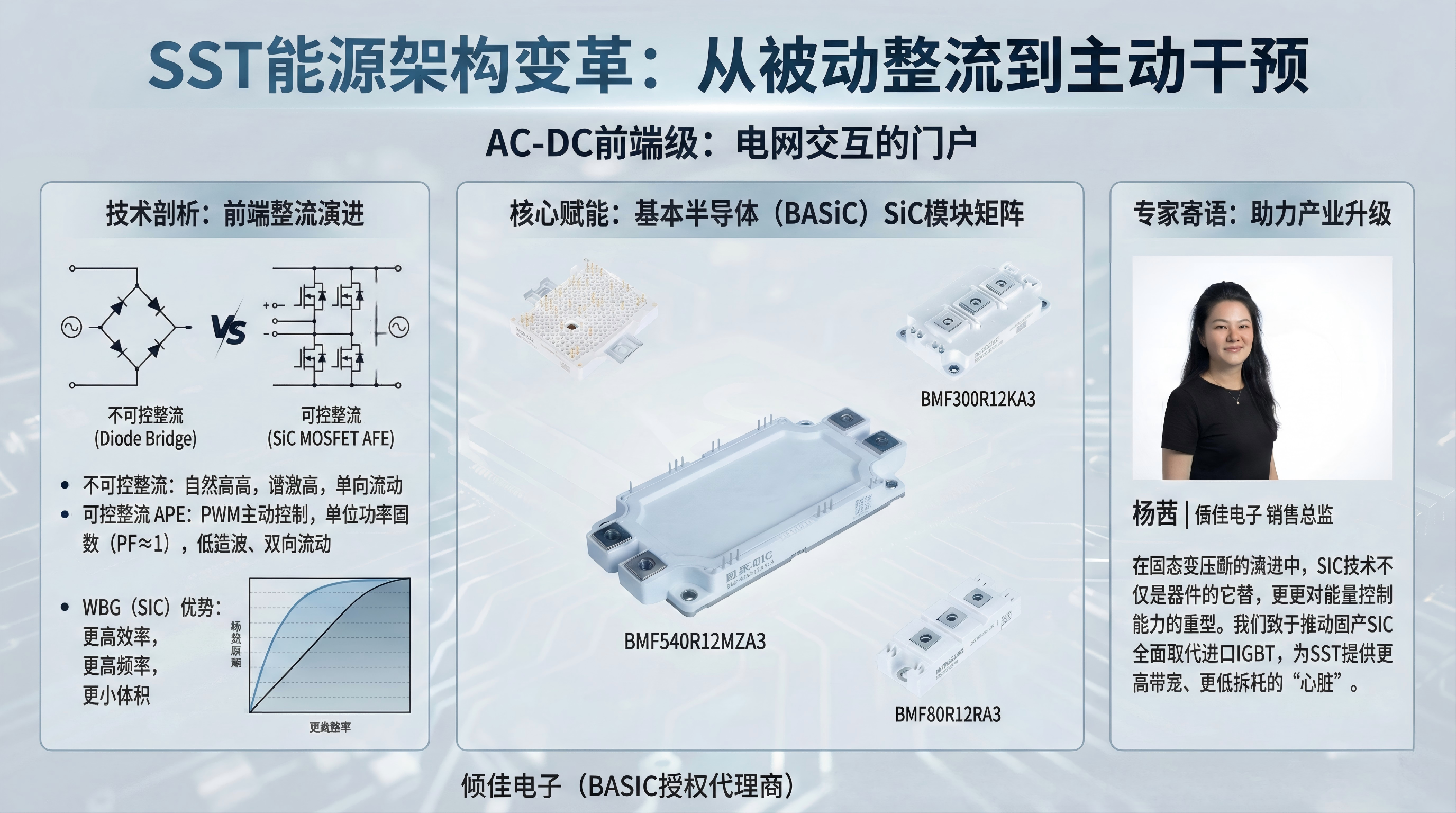

1.2 AC-DC前端級：SST與電網交互的門戶

SST通常采用多級級聯架構，其中最典型的拓撲結構包括三個核心功率級：輸入級（AC-DC整流）、隔離級（DC-DC變換）以及輸出級（DC-AC逆變或DC輸出） 。作為SST與中壓（MV）或低壓（LV）交流電網的直接物理接口，AC-DC前端變換級（Grid-Side Converter）的設計至關重要。它不僅決定了能量不僅是從電網流向負載（整流）還是能反饋回電網（逆變），還直接主導了SST對電網電能質量的影響（如諧波注入與功率因數） 。

在AC-DC級的設計選擇上，工程界長期存在著兩條截然不同的技術路線：

不可控整流（Uncontrollable Rectification） ：主要依賴二極管橋式電路，利用自然換相原理進行整流。這種方案以其極高的可靠性和低廉的成本在工業界占據傳統優勢，但缺乏對電流波形的控制能力 。

可控整流（Controllable Rectification / Active Front End, AFE） ：利用全控型功率半導體器件（如IGBT、SiC MOSFET），通過脈寬調制（PWM）技術主動控制網側電流。這種方案雖然復雜，但能實現單位功率因數、低諧波及雙向能量流動，是“智能”SST的關鍵賦能技術 。

傾佳電子剖析這兩種整流技術在SST應用中的優缺點，結合最新的寬禁帶（Wide Bandgap, WBG）半導體技術參數 ，探討其在不同工業與電網場景下的最佳匹配策略。

2. SST中的不可控整流技術：原理、局限與生存空間

盡管電力電子技術飛速發展，不可控整流技術憑借其物理本質上的簡潔性，在特定的SST架構中依然扮演著重要角色，尤其是在對雙向潮流無需求且對成本極其敏感的單向應用場景中。

2.1 技術原理與拓撲演進

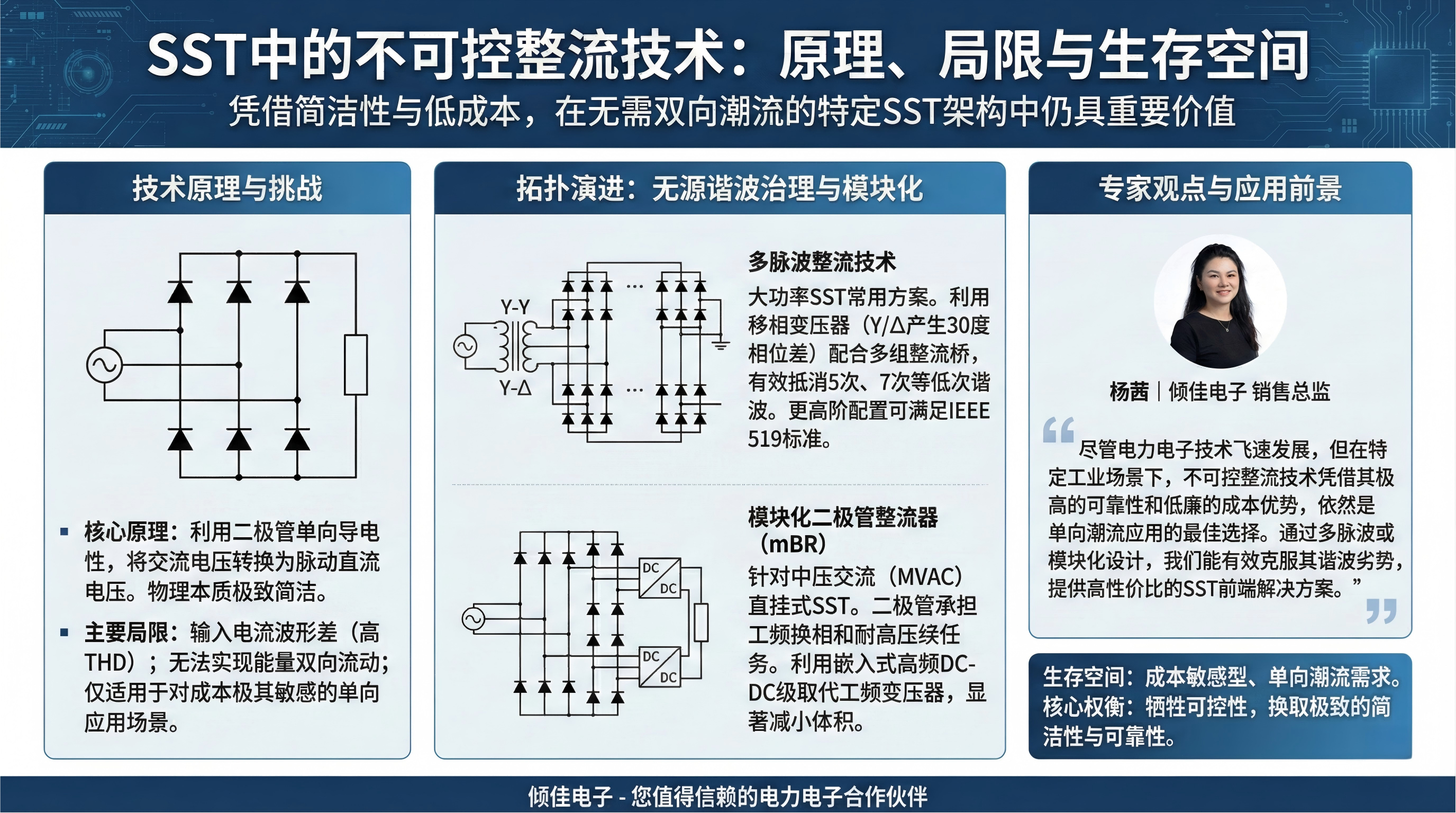

不可控整流的核心在于利用二極管的單向導電性，將交流電壓轉換為脈動的直流電壓。在SST的中高壓應用背景下，簡單的六脈波三相橋式整流電路往往無法滿足需求，因此衍生出了多種復雜的變種拓撲。

2.1.1 多脈波整流技術

為了改善輸入電流波形，降低總諧波失真（THD），大功率SST常采用移相變壓器配合多組二極管整流橋的方案。例如，12脈波整流器利用兩組三相橋，通過變壓器網側繞組的星形（Y）和三角形（Δ）連接產生30度的相位差，從而抵消5次和7次諧波 。更高階的18脈波或24脈波整流進一步通過更復雜的移相繞組消除11、13、17、19次諧波，使得輸入電流趨近于正弦波，滿足IEEE 519標準 。這種方案雖然屬于“不可控”范疇，但通過磁性元件的設計實現了無源的諧波治理。

2.1.2 模塊化二極管整流器（Modularized Bridge Rectifier, mBR）

這是一種針對中壓交流（MVAC）直掛式SST的新型拓撲。其基本思想是將隔離型DC-DC變換器模塊直接嵌入到二極管整流橋的臂中，或者利用多個二極管整流橋級聯來分擔高壓 。在mBR架構中，二極管承擔了工頻換相和耐高壓的任務，而原本笨重的工頻變壓器被后續的高頻DC-DC級取代。這種混合架構試圖在保留二極管整流簡單性的同時，利用SST的高頻隔離優勢實現體積減小。

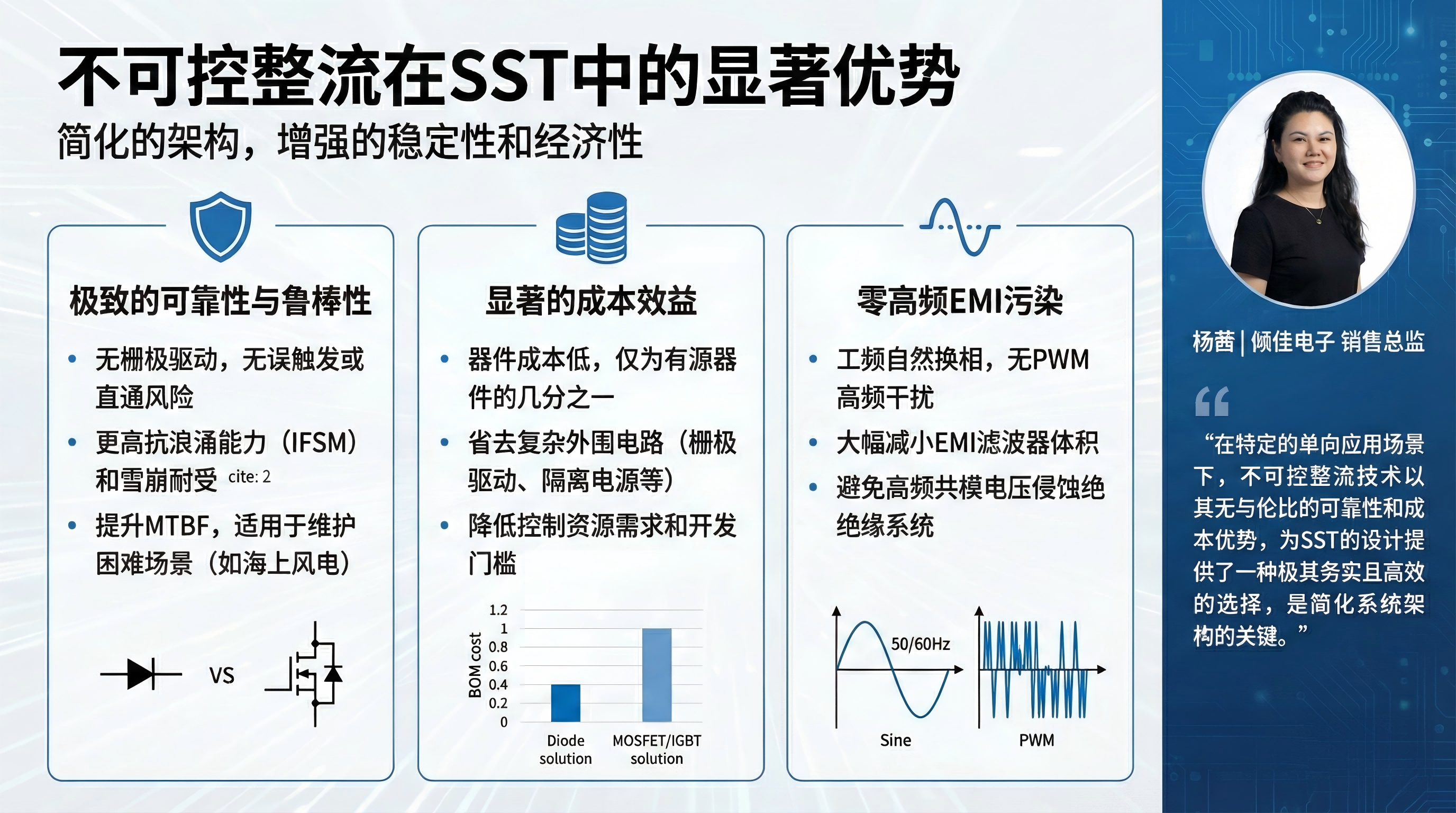

2.2 不可控整流在SST中的顯著優勢

2.2.1 極致的可靠性與魯棒性

二極管作為無源功率器件，不存在柵極驅動電路失效、誤觸發或直通（Shoot-through）短路的風險 。在SST面臨電網側浪涌電壓（Surge）或雷擊過電壓時，大功率整流二極管通常具有比MOSFET或IGBT更高的抗浪涌電流能力（IFSM?）和雪崩耐受能力。對于安裝在海上風電、海底供電網絡等維護極其困難的場景，減少有源開關數量是提升系統MTBF（平均無故障時間）的最有效手段。

2.2.2 成本效益分析

從物料清單（BOM）角度看，二極管整流方案具有壓倒性的成本優勢。

器件成本：二極管的價格僅為同電壓等級SiC MOSFET或IGBT的幾分之一。

外圍電路：省去了復雜的柵極驅動器、隔離電源、電流霍爾傳感器以及用于鎖相環（PLL）的高精度電壓檢測電路 。

控制資源：不需要高性能DSP或FPGA進行復雜的矢量控制運算，降低了控制器的成本和開發門檻。

2.2.3 零高頻EMI污染

不可控整流器工作在電網基波頻率（50/60Hz），其換相過程自然發生，不會產生PWM調制所特有的高頻電磁干擾（EMI）。這使得SST的網側EMI濾波器體積大幅減小，甚至在某些工業應用中可以省略，避免了高頻共模電壓對電網絕緣系統的侵蝕 。

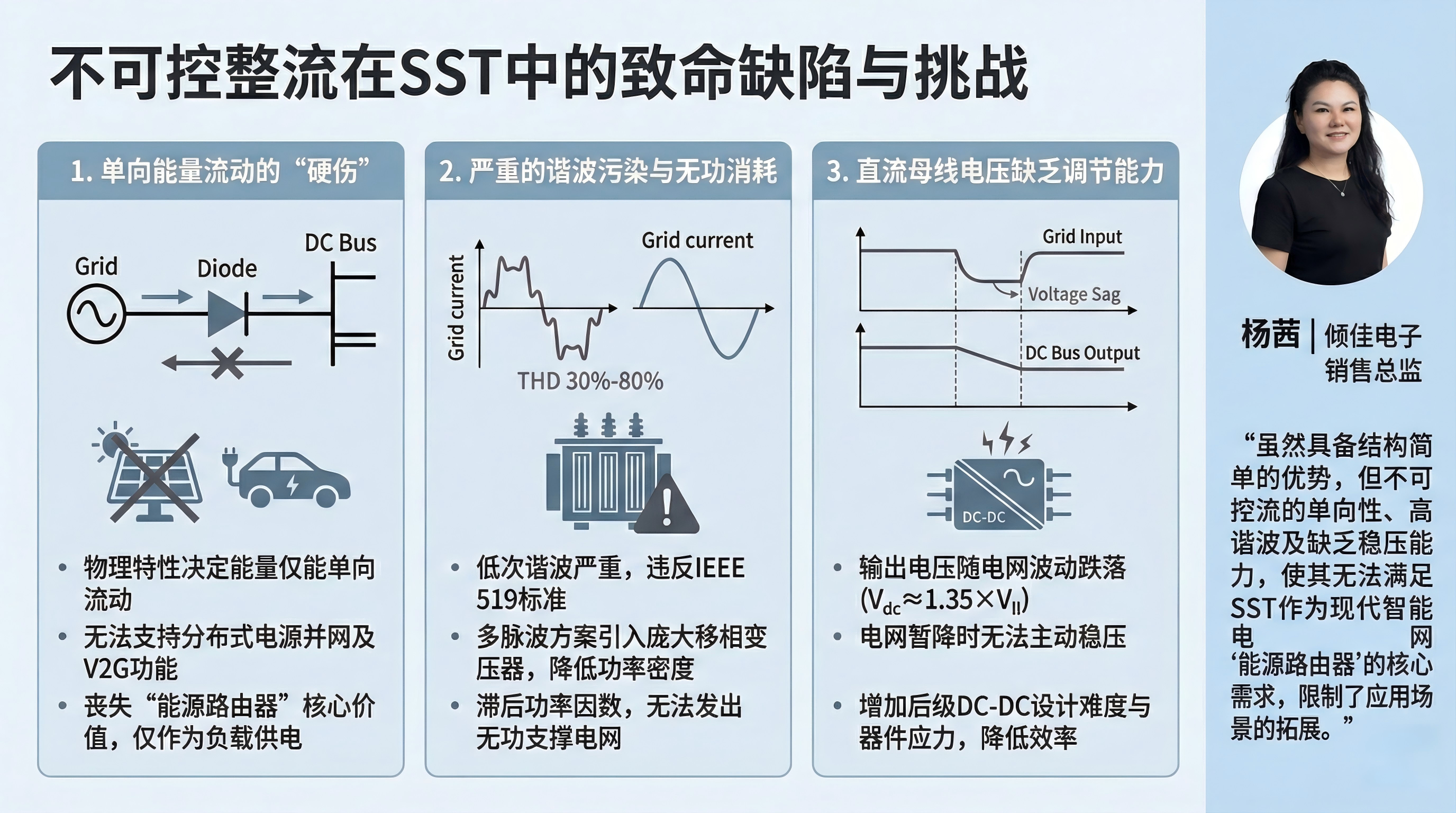

2.3 不可控整流的致命缺陷與挑戰

2.3.1 單向能量流動的“硬傷”

二極管的物理特性決定了能量只能從交流電網流向直流母線 。在現代智能電網中，這意味著SST無法支持分布式電源（如光伏、儲能）的并網發電，也無法實現電動汽車的V2G（Vehicle-to-Grid）功能。這種單向性將SST的角色限制為單純的負載供電設備，喪失了“能源路由器”的核心價值 。

2.3.2 嚴重的諧波污染與無功消耗

標準的6脈波二極管整流器會產生大量的低次諧波（5、7、11、13次），導致網側電流THD通常高達30%-80% 21。這不僅違反了IEEE 519等電能質量標準，還會導致電網側變壓器過熱和中性線電流過大。雖然多脈波技術可以緩解這一問題，但引入的移相變壓器體積龐大，違背了SST追求高功率密度的初衷。此外，二極管整流器通常表現為滯后的位移功率因數，且無法像有源整流器那樣發出無功功率來支撐電網電壓 。

2.3.3 直流母線電壓缺乏調節能力

不可控整流器的輸出直流電壓直接取決于輸入交流電壓的幅值（VDC?≈1.35×VLL?）。當電網發生電壓暫降（Voltage Sag）時，直流母線電壓會隨之跌落 。為了保證后端負載的穩定運行，SST的DC-DC隔離級必須設計成能夠適應寬范圍輸入電壓的結構，這增加了DC-DC級的設計難度和器件電流應力，導致整體效率下降。

3. 可控整流技術（AFE）：智能SST的基石

可控整流技術，即有源前端（Active Front End, AFE），通過引入全控型開關器件和先進的控制算法，徹底改變了AC-DC變換的性質。它不再是被動的能量轉換，而是主動的電能質量管理。

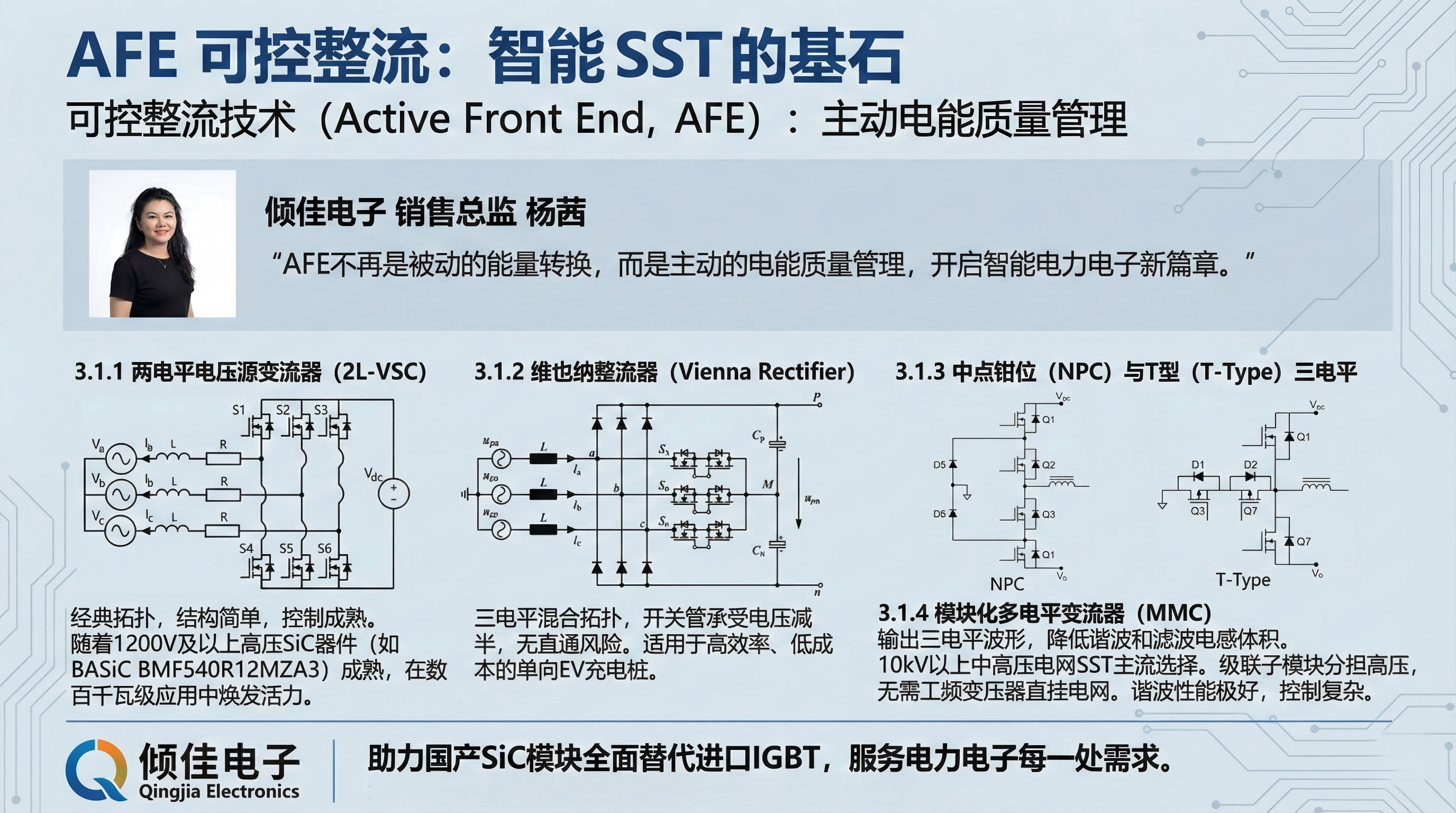

3.1 主流拓撲架構

針對SST應用，AFE主要有以下幾種主流拓撲，每種拓撲在耐壓、效率和器件數量上各有取舍：

3.1.1 兩電平電壓源變流器（2L-VSC）

這是最經典的拓撲，由六個開關器件（如SiC MOSFET）組成三相橋臂。其結構簡單，控制成熟，但開關器件需承受全部直流母線電壓，且輸出電平僅有兩級，導致較大的dv/dt和開關損耗。隨著1200V及以上高壓SiC器件的成熟（如BASiC的BMF540R12MZA3），兩電平拓撲在數百千瓦級的應用中正重新煥發活力 。

3.1.2 維也納整流器（Vienna Rectifier）

Vienna整流器是一種三電平混合拓撲，每相僅需一個雙向開關（通常由兩個MOSFET對頂串聯或二極管橋加一個開關構成）。其最大的特點是開關管承受電壓僅為直流母線的一半，且無需擔心直通短路風險 。然而，標準Vienna整流器通常設計為單向功率流動，這使得它在需要V2G功能的場合受到限制，但在追求高效率、低成本的單向EV充電樁中應用廣泛。

3.1.3 中點鉗位（NPC）與T型（T-Type）三電平

這兩種多電平拓撲在SST中極為常見，特別是在中壓側。它們能輸出三電平波形，顯著降低了諧波含量和濾波電感體積。NPC拓撲利用二極管將開關應力鉗位在半個母線電壓，適合更高電壓等級；而T-Type拓撲在低壓段具有更低的導通損耗 。它們均天然支持雙向功率流動。

3.1.4 模塊化多電平變流器（MMC）

對于直接連接10kV以上中高壓電網的SST，MMC是目前的主流選擇。它通過級聯大量的子模塊（Sub-modules）來分擔高壓，無需工頻變壓器即可直接掛網。MMC前端具有極好的諧波性能，幾乎無需濾波，但控制極其復雜，且子模塊電容體積較大 。

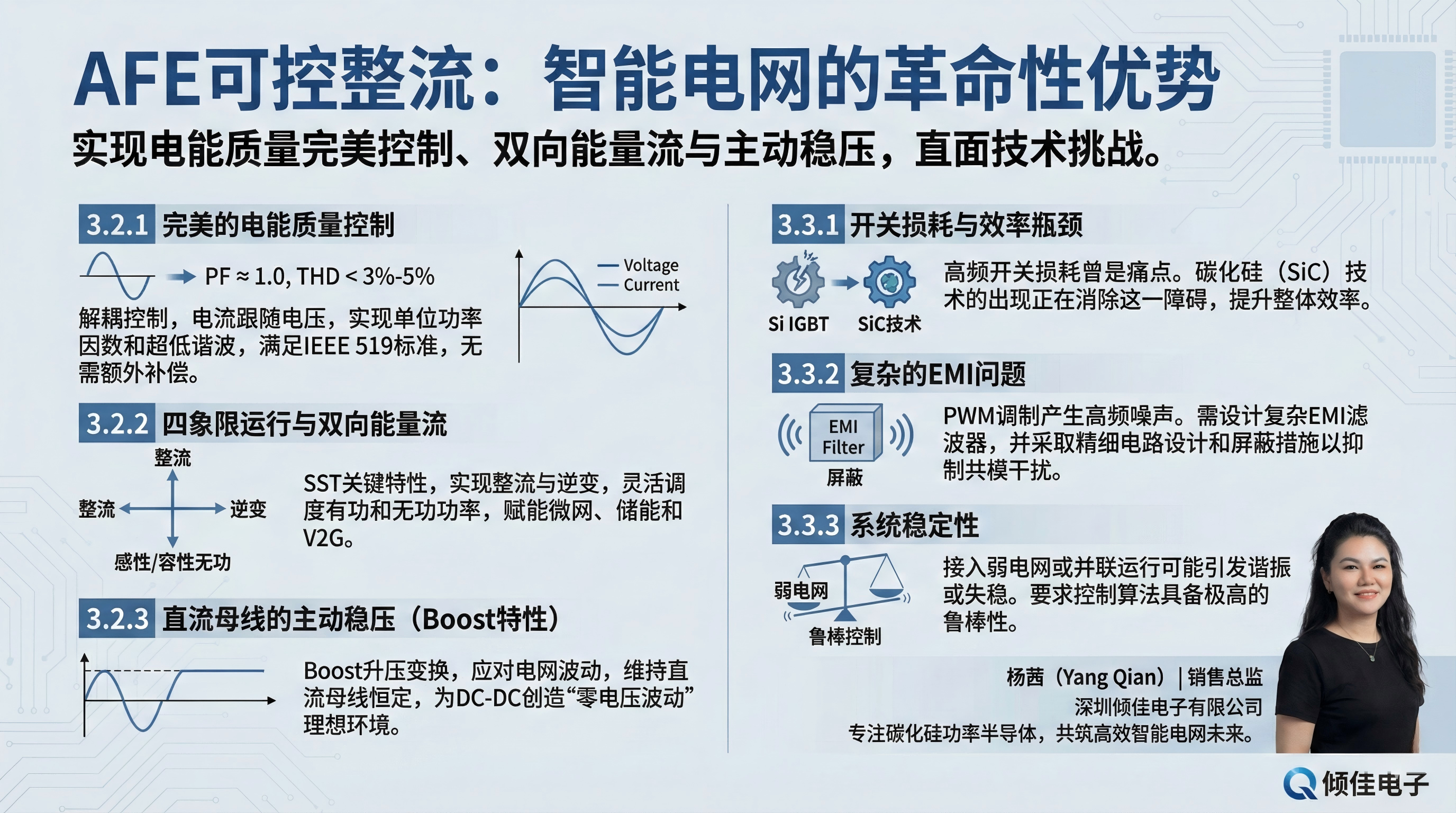

3.2 可控整流帶來的革命性優勢

3.2.1 完美的電能質量控制

AFE的核心優勢在于實現了電流與電壓的解耦控制。通過電壓定向控制（VOC）或直接功率控制（DPC），AFE可以強迫輸入電流波形緊密跟隨電壓波形，實現單位功率因數（PF ≈ 1.0）和極低的諧波失真（THD < 3%-5%） 。這使得SST變成了一個“綠色”負載，完全符合甚至優于IEEE 519標準，無需額外的無功補償裝置。

3.2.2 四象限運行與雙向能量流

AFE使得SST具備了四象限運行能力，既可以整流（從電網吸取有功），也可以逆變（向電網回饋有功），同時還可以發出或吸收感性/容性無功 。這一特性是SST能夠作為微網接口、儲能接口以及V2G充電站的關鍵。

3.2.3 直流母線的主動穩壓（Boost特性）

AFE本質上是一個Boost（升壓）變換器。無論電網電壓如何波動（只要在設計范圍內），AFE都可以通過調節調制比，維持直流母線電壓恒定甚至提升電壓 。這為后級的DC-DC變換器創造了理想的“零電壓波動”工作環境，允許DC-DC級被設計為固定變比的“直流變壓器”（DCX），從而在最高效率點運行。

3.3 可控整流面臨的挑戰

3.3.1 開關損耗與效率瓶頸

在傳統的硅（Si）基IGBT時代，AFE的高頻開關損耗是一個痛點，往往導致SST的整體效率低于傳統變壓器。然而，碳化硅（SiC）技術的出現正在消除這一障礙。

3.3.2 復雜的EMI問題

PWM調制產生的高頻共模電壓和差模噪聲需要設計復雜的EMI濾波器。在SST中，高頻變壓器的寄生電容可能成為共模噪聲的耦合通道，導致干擾傳播到低壓側，這需要精細的電路設計和屏蔽措施 。

3.3.3 系統穩定性

AFE是一個高階閉環控制系統，當接入弱電網（高阻抗電網）或與其他電力電子設備并聯時，可能會發生阻抗交互引發的諧振或失穩 。這要求控制算法具備極高的魯棒性。

4. 性能指標的深度量化對比

基于基本半導體（BASiC Semiconductor）提供的SiC模塊數據，我們可以對兩種技術路線進行量化的對比分析。

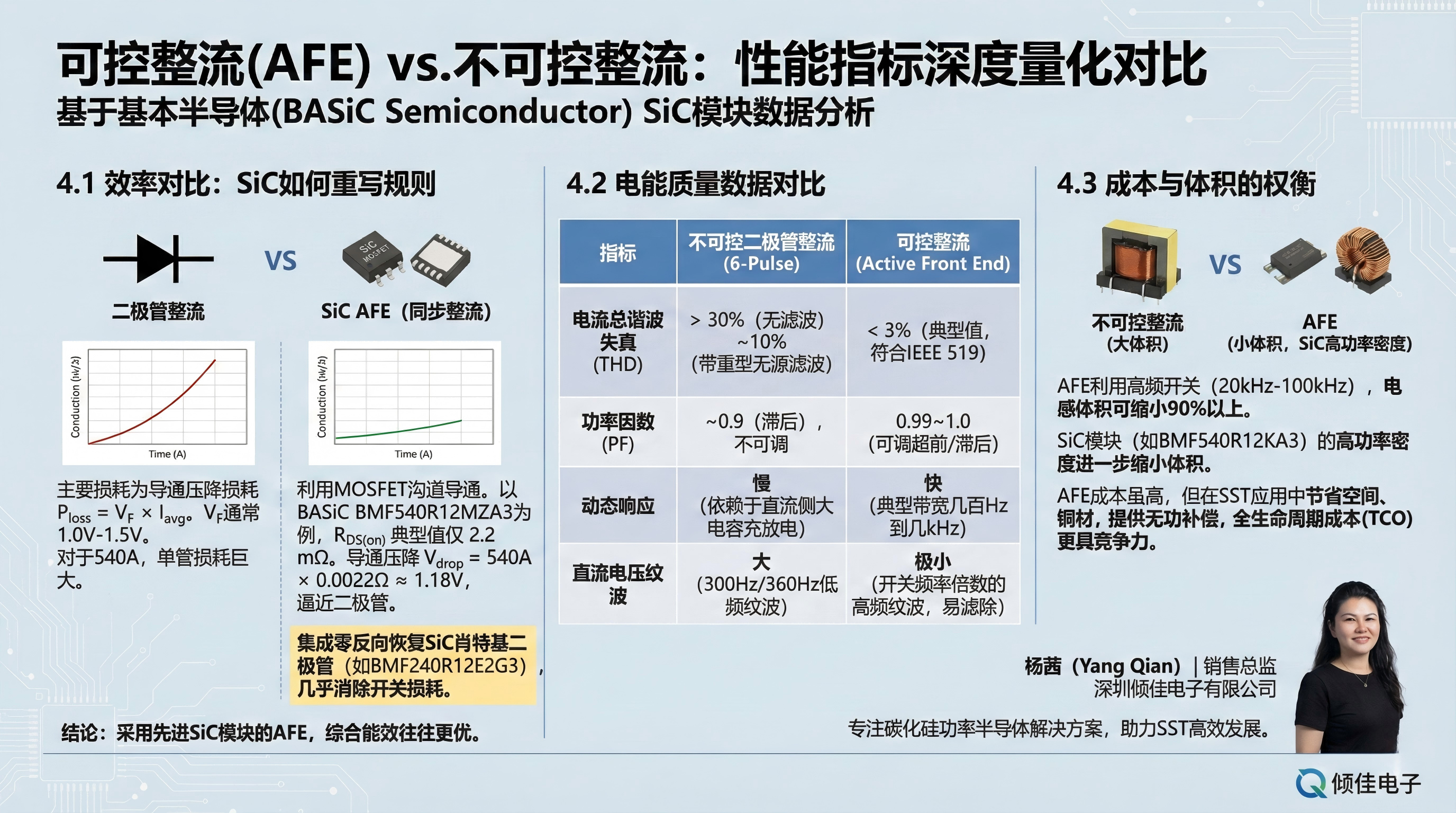

4.1 效率對比：SiC如何重寫規則

傳統觀點認為二極管整流效率最高，因為沒有開關損耗。但現代SiC器件改變了這一結論。

二極管整流：主要損耗為導通壓降損耗 Ploss?=VF?×Iavg?。大功率二極管的VF?通常在1.0V-1.5V之間。對于540A的電流，單管損耗巨大。

SiC AFE（同步整流） ：利用MOSFET溝道導通電流。以BASiC的BMF540R12MZA3模塊為例，其導通電阻 RDS(on)? 典型值僅為 2.2 mΩ 。在額定電流下，其導通壓降 Vdrop?=540A×0.0022Ω≈1.18V，這已經與二極管的壓降相當甚至更低。

更為關鍵的是，BMF240R12E2G3等模塊集成了零反向恢復（Zero Reverse Recovery）的SiC肖特基二極管 ，幾乎消除了傳統反向恢復帶來的開關損耗。

結論：采用先進SiC模塊的AFE，其本身效率已逼近二極管橋，若考慮系統級效率（AFE減少了無源濾波器損耗），其綜合能效往往更優 。

4.2 電能質量數據對比

指標	不可控二極管整流 (6-Pulse)	可控整流 (Active Front End)
電流總諧波失真 (THD)	> 30% (無濾波); ~10% (帶重型無源濾波)	< 3% (典型值，符合IEEE 519)?
功率因數 (PF)	~0.9 (滯后), 不可調	0.99~1.0 (可調超前/滯后)
動態響應	慢 (依賴于直流側大電容充放電)	快 (典型帶寬幾百Hz到幾kHz)
直流電壓紋波	大 (300Hz/360Hz低頻紋波)	極小 (開關頻率倍數的高頻紋波，易濾除)

4.3 成本與體積的權衡

體積：不可控整流需要龐大的工頻磁性元件（多脈波變壓器）和LC濾波器。AFE利用高頻開關（如20kHz-100kHz），電感體積可縮小90%以上 。SiC模塊的高功率密度（如BMF540R12KA3在62mm封裝內實現540A能力 ）進一步縮小了變流器體積。

成本：AFE的半導體和控制成本是二極管方案的數倍。然而，考慮到SST作為“高端”設備，AFE所節省的土建空間（占地面積）、銅材消耗以及提供的附加服務價值（無功補償），在全生命周期成本（TCO）上可能更具競爭力。

5. 應用場景的精準畫像

基于上述技術特征及BASiC半導體模塊的規格書，我們將SST在不同場景下的AC-DC級選型策略進行詳細畫像。

5.1 場景一：電動汽車（EV）超充站與V2G樞紐

推薦技術：全控型AFE（雙向）

關鍵需求：雙向流動（V2G）、高功率密度、電網友好性。

應用邏輯：超充站（350kW+）直接接入中壓電網。若采用二極管整流，不僅無法實現V2G，其產生的諧波將對電網造成災難性影響。采用基于SiC的AFE，不僅可以實現能量雙向互動，還能利用SST的直流端口直接連接光伏和儲能（光儲充一體化）。

器件支撐：BMF240R12E2G3（240A, 1200V）及BMF540R12MZA3（540A, 1200V）其低開關損耗特性完美契合充電站對高效率和散熱的要求。

5.2 場景二：數據中心與關鍵基礎設施UPS

推薦技術：可控整流（AFE）

關鍵需求：單位功率因數、極高可靠性、對電網波動免疫。

應用邏輯：數據中心是能耗巨獸，功率因數每提升0.01都意味著巨大的電費節省。AFE能確保輸入PF=1，最大化利用備用發電機容量 。更重要的是，AFE的升壓穩壓能力確保了即使市電電壓波動，直流母線依然穩定，保護了后端的服務器負載。

器件支撐：BMF540R12MZA3數據手冊明確指出其適用于“UPS systems”，其高可靠性設計（Si3?N4?陶瓷基板）能承受數據中心長期連續運行的熱應力。

5.3 場景三：工業直流供電（電解制氫、電弧焊）

推薦技術：不可控整流（或混合型）

關鍵需求：極低成本、抗沖擊、單向大電流。

應用邏輯：電解槽和電焊機通常只需要單向直流電。工業環境惡劣，電網波動大。二極管整流橋的耐造性在此無可替代。雖然傳統方案諧波大，但在專用工業電網中往往可以接受，或者通過簡單的無源濾波解決。

例外：高端精密焊接需要快速響應，此時可能會采用“二極管整流 + Buck斬波”的混合構架，或者使用AFE來滿足嚴格的并網標準。

器件支撐：BMF60R12RB3（60A, 1200V）在數據手冊中特別列出了“Welding Machine”（焊機）和“Induction Heating”（感應加熱）作為應用 。這表明在這些應用中，雖然前端可能是二極管，但后端的高頻逆變或斬波級依然大量使用SiC MOSFET來提升控制精度。

5.4 場景四：可再生能源并網（光伏/風電）

推薦技術：可控整流（AFE）

關鍵需求：MPPT追蹤、低電壓穿越（LVRT）、無功支撐。

應用邏輯：光伏和風電具有間歇性，且需要向電網注入高質量的正弦波電流。SST作為并網接口，必須具備主動調節能力，以滿足電網調度指令（如一次調頻、無功響應）。二極管整流器無法實現逆變并網，因此在這里完全不適用 。

器件支撐：BMF240R12E2G3和BMF540R12KA3均將“Solar applications”（太陽能應用）列為主要市場 。

6. 前沿趨勢：混合與模塊化架構的折中之道

在純粹的可控與不可控之間，學術界和工業界正在探索折中方案，以平衡成本與性能。

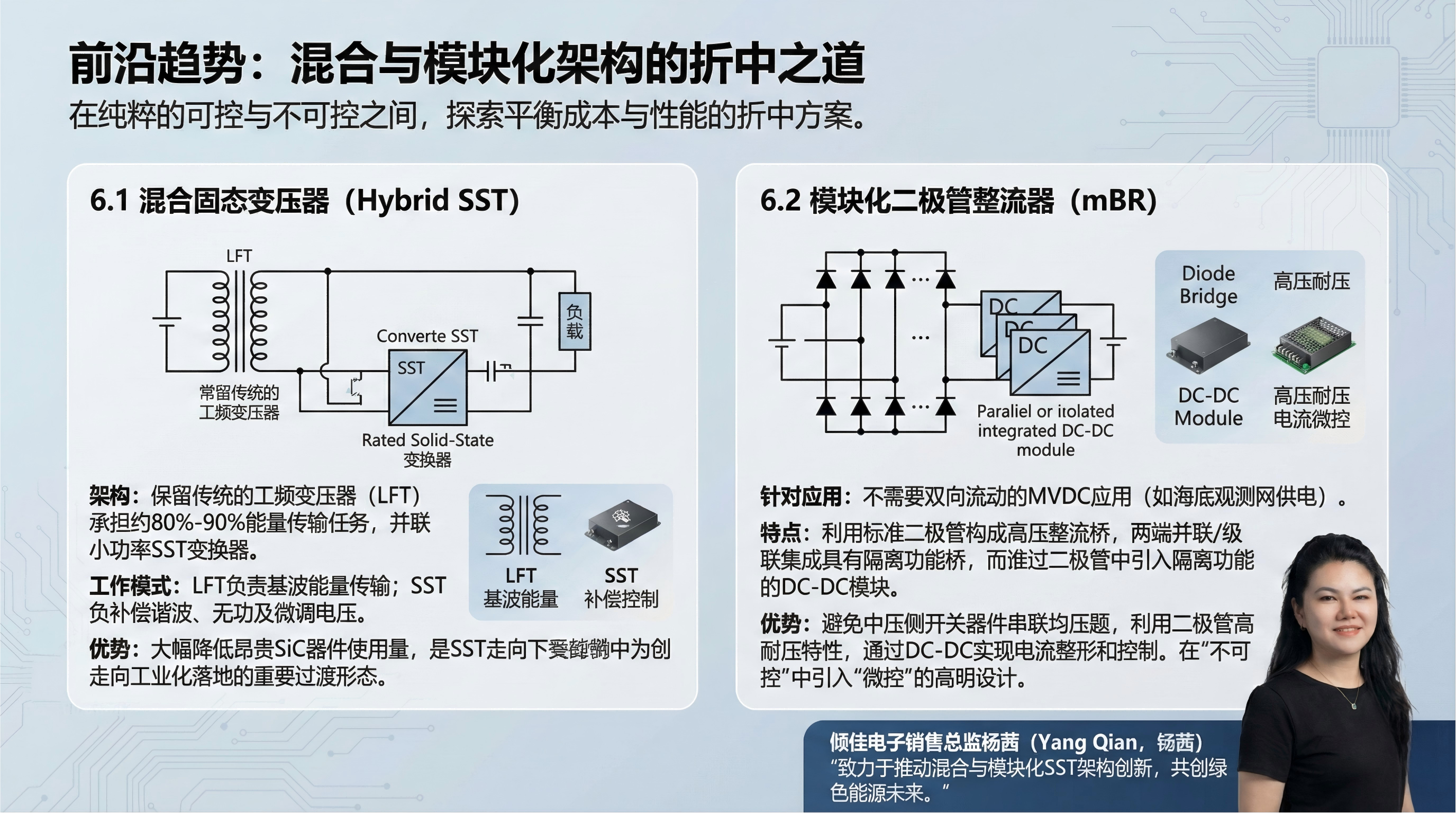

6.1 混合固態變壓器（Hybrid SST）

這種架構保留了傳統的工頻變壓器（LFT）來承擔主要的能量傳輸任務（約80%-90%），同時在其副邊或抽頭處并聯一個額定功率較小的SST變換器 。

工作模式：LFT負責基波能量傳輸，小功率SST負責補償諧波、無功及微調電壓。

整流選擇：在這種架構下，主回路可能依然使用二極管整流（如果負載是直流），而SST部分則使用AFE。這種方案大幅降低了昂貴的SiC器件使用量，是SST走向工業化落地的重要過渡形態。

6.2 模塊化二極管整流器（mBR）

針對不需要雙向流動的MVDC應用（如海底觀測網供電），研究人員提出了mBR架構 。

特點：利用標準二極管構成高壓整流橋，但在二極管兩端并聯或級聯集成具有隔離功能的DC-DC模塊。

優勢：避免了中壓側開關器件的串聯均壓難題，利用了二極管的高耐壓特性，同時通過DC-DC模塊實現了對電流的一定程度整形和控制。這是一種在“不可控”架構中引入“微控”的高明設計。

7. 結論與建議

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

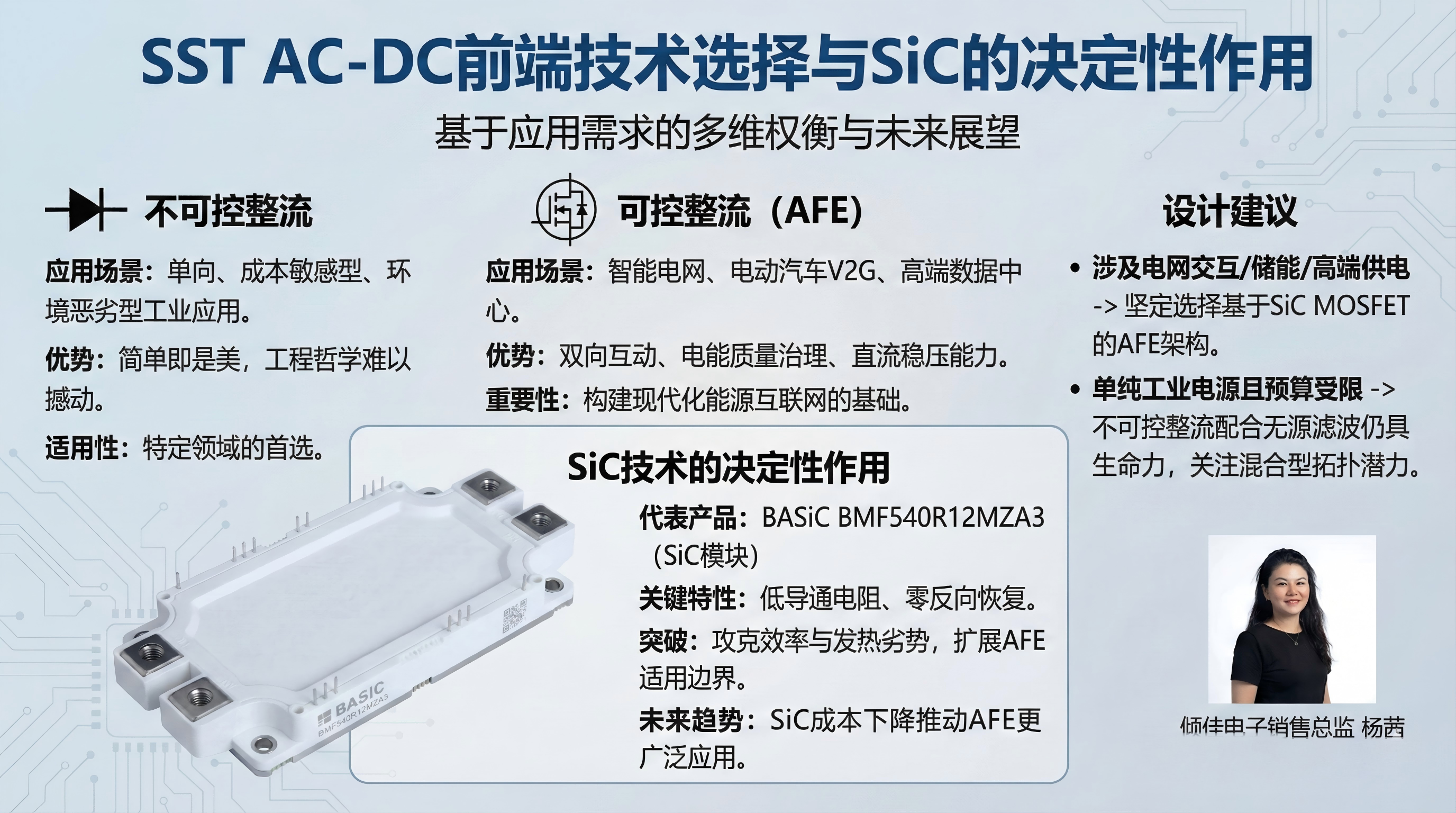

SST AC-DC前端技術的選擇并非非此即彼，而是一個基于應用需求的多維權衡過程。

不可控整流依然是單向、成本敏感型、環境惡劣型工業應用的首選。其“簡單即是美”的工程哲學在這些領域難以被撼動。

可控整流（AFE）則是智能電網、電動汽車V2G、高端數據中心等場景的唯一入場券。其帶來的雙向互動、電能質量治理及直流穩壓能力，是構建現代化能源互聯網的基礎。

SiC技術的決定性作用：隨著以BASiC BMF540R12MZA3為代表的低導通電阻、零反向恢復SiC模塊的量產，AFE的主要劣勢（效率與發熱）已被攻克。這意味著AFE的適用邊界正在向傳統領域擴張。未來，隨著SiC成本的進一步下降，即使是原本使用二極管的場合，也可能為了獲得更優的能效和電網友好性而轉向AFE方案。

建議：在設計SST時，若應用涉及電網交互、儲能集成或高端供電，應堅定選擇基于SiC MOSFET的AFE架構；若僅作為單純的工業電源且預算受限，不可控整流配合無源濾波仍具生命力，但應關注混合型拓撲帶來的性能提升潛力。

審核編輯 黃宇
