2.5兆瓦（MW）至5兆瓦級固態變壓器（SST）深度研究報告：拓撲演進、技術趨勢與SiC功率器件的戰略優勢

1. 緒論：能源變革下的電力電子技術重構

全球能源互聯網的興起與工業電氣化的深度推進，正在從根本上重塑中高壓電網的架構。傳統的工頻變壓器（Line Frequency Transformer, LFT）依托于電磁感應原理，雖然在電壓變換和電氣隔離方面表現出極高的可靠性，但其笨重的體積、被動的運行特性以及缺乏電能質量調控能力的先天缺陷，已逐漸難以適應以可再生能源高滲透率、直流負荷快速增長為特征的新型電力系統 。特別是在2.5兆瓦（MW）至5兆瓦這一關鍵功率等級——通常對應于大型數據中心服務器排、兆瓦級電解水制氫單元以及儲能集裝箱的標準容量——市場對電力轉換設備的功率密度、控制靈活性和系統效率提出了前所未有的要求。

固態變壓器（Solid State Transformer, SST），又稱電力電子變壓器（PET），作為這一變革的核心裝備，通過引入高頻電力電子變換級，不僅實現了電壓等級的變換與電氣隔離，更具備了潮流控制、無功補償、諧波抑制等“智能”屬性 。然而，SST的商業化進程長期受制于高壓大功率半導體器件的性能瓶頸。隨著以碳化硅（SiC）為代表的寬禁帶（WBG）半導體技術的成熟，特別是1200V電壓等級SiC MOSFET器件的性能飛躍，構建高效率、高功率密度的中壓直掛式SST已成為技術發展的必然趨勢。

傾佳電子旨在從系統架構到核心器件兩個維度，深入剖析2.5 MW至5 MW級SST的技術現狀與未來圖景。報告將重點探討級聯H橋（CHB）、模塊化多電平換流器（MMC）等主流拓撲在這一功率等級下的工程權衡，分析人工智能（AI）數據中心與綠氫產業對SST的迫切需求，并結合基本半導體（BASiC Semiconductor）推出的BMF540R12MZA3型1200V/540A SiC MOSFET模塊，論證高性能SiC器件如何突破傳統硅基（Si IGBT）方案的效率與熱管理天花板，成為驅動下一代SST技術落地的關鍵引擎。

2. 2.5 MW - 5 MW級固態變壓器拓撲架構深度解析

在2.5 MW至5 MW的功率范圍內，SST通常直接接入10 kV至35 kV的中壓配電網（如北美常見的13.8 kV或中國的10 kV標準）。由于目前尚無成熟的單一功率半導體器件能夠直接承受數十千伏的電壓應力，基于“模塊化”和“多電平”的拓撲架構成為唯一的工程解。這種架構思想通過將高電壓、大功率的系統分解為若干個標準化的功率單元（Power Electronic Building Blocks, PEBB），利用低壓器件（如1200V或1700V SiC MOSFET）級聯來實現中壓接入。

2.1 級聯H橋（Cascaded H-Bridge, CHB）拓撲的主導地位

在當前的中壓交流（MVAC）轉低壓直流（LVDC）或低壓交流（LVAC）的應用中，級聯H橋（CHB）拓撲憑借其高度的模塊化特性、優異的輸出波形質量和成熟的控制策略，已成為2.5 MW至5 MW級固態變壓器SST的首選架構 。

2.1.1 架構原理與電壓堆疊機制

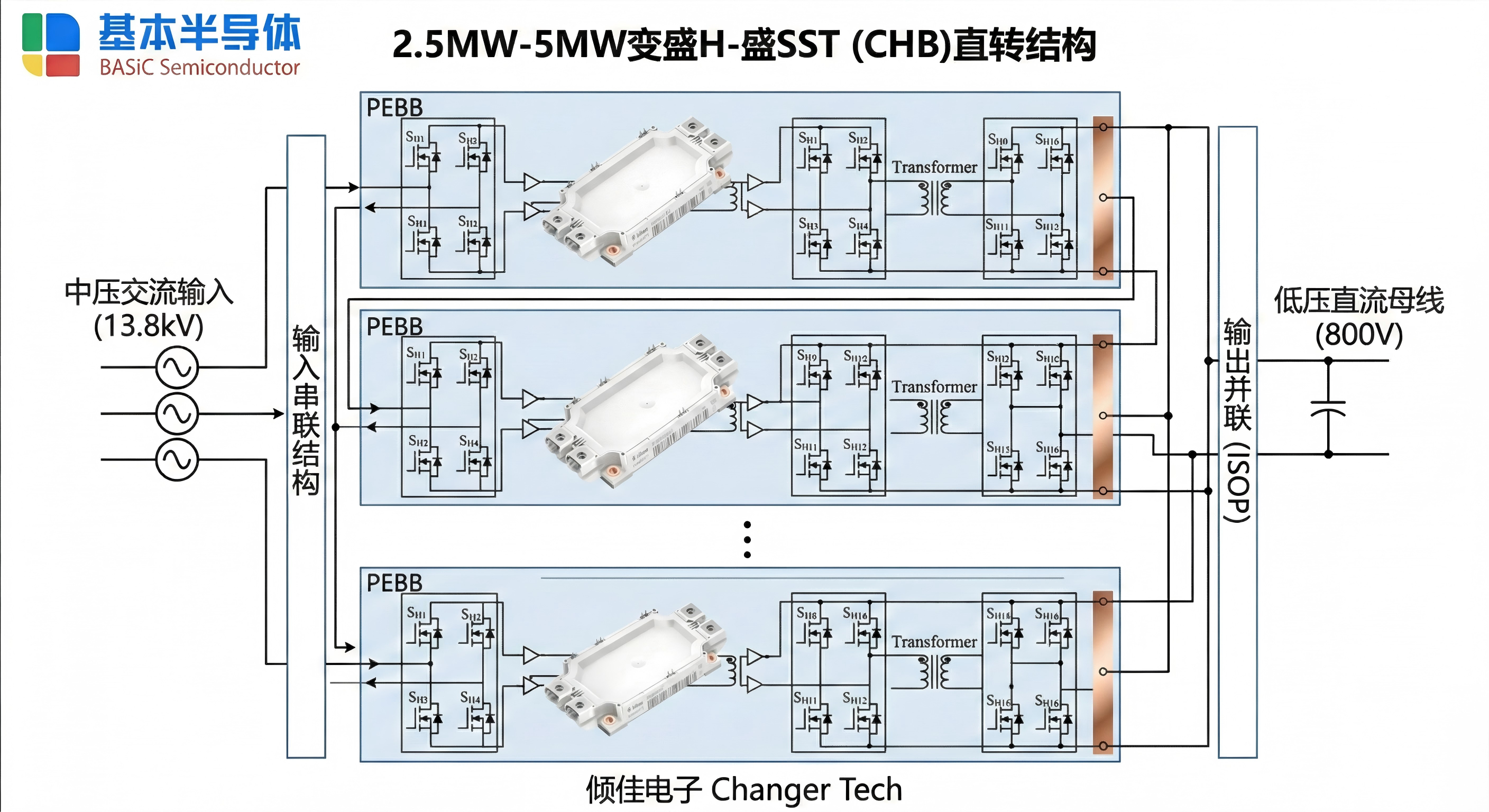

CHB拓撲的核心在于“輸入串聯、輸出并聯”（Input-Series Output-Parallel, ISOP）的配置結構。在13.8 kV的電網接入場景下，每相由若干個功率單元串聯組成。每個功率單元通常包含一個H橋整流級（AC-DC）和一個隔離型DC-DC變換級（如雙有源橋DAB或LLC諧振變換器）。

交流側（AC Grid Interface）：多個H橋單元的交流端串聯連接，共同分擔電網的高電壓。例如，對于13.8 kV的線電壓，相電壓約為7.97 kV。若采用1200V的SiC MOSFET，考慮到宇宙射線降額和開關過壓，每個單元的直流母線電壓通常設定在700V-800V之間。這意味著每相大約需要12至15個級聯單元 。這種級聯結構使得SST能夠產生多電平的階梯波形（如30電平以上），極大地降低了總諧波失真（THD），從而可以省去或顯著減小交流側濾波器的體積 。

直流側（DC Load Interface）：在ISOP配置中，所有功率單元的DC-DC輸出端并聯連接至低壓直流母線（如800V DC）。這種結構不僅實現了電壓的降壓變換，還通過并聯增加了系統的總輸出電流能力。對于5 MW的系統，若輸出電壓為800V，總電流高達6250A，ISOP結構使得每個模塊僅需承擔總電流的幾十分之一，極大地降低了單個模塊的電流應力 。

2.1.2 冗余設計與容錯能力

CHB架構的另一大優勢在于其內生的冗余性。在2.5 MW以上的大功率應用中，系統可靠性至關重要。CHB允許設計者在每相中增加額外的冗余單元（例如N+1或N+2配置）。當某個功率單元發生故障（如MOSFET功率模塊短路或驅動失效）時，控制系統可以利用旁路開關將該故障單元瞬間切除，剩余單元繼續維持系統運行，僅略微降低最大輸出容量或動態范圍。這種“帶病運行”的能力對于數據中心和連續化工生產（如制氫）至關重要 。

2.2 模塊化多電平換流器（MMC）的適用性分析

模塊化多電平換流器（MMC）是高壓直流輸電（HVDC）領域的標準拓撲，但在2.5 MW至5 MW的中壓配電網應用中，其與CHB拓撲存在激烈的競爭。

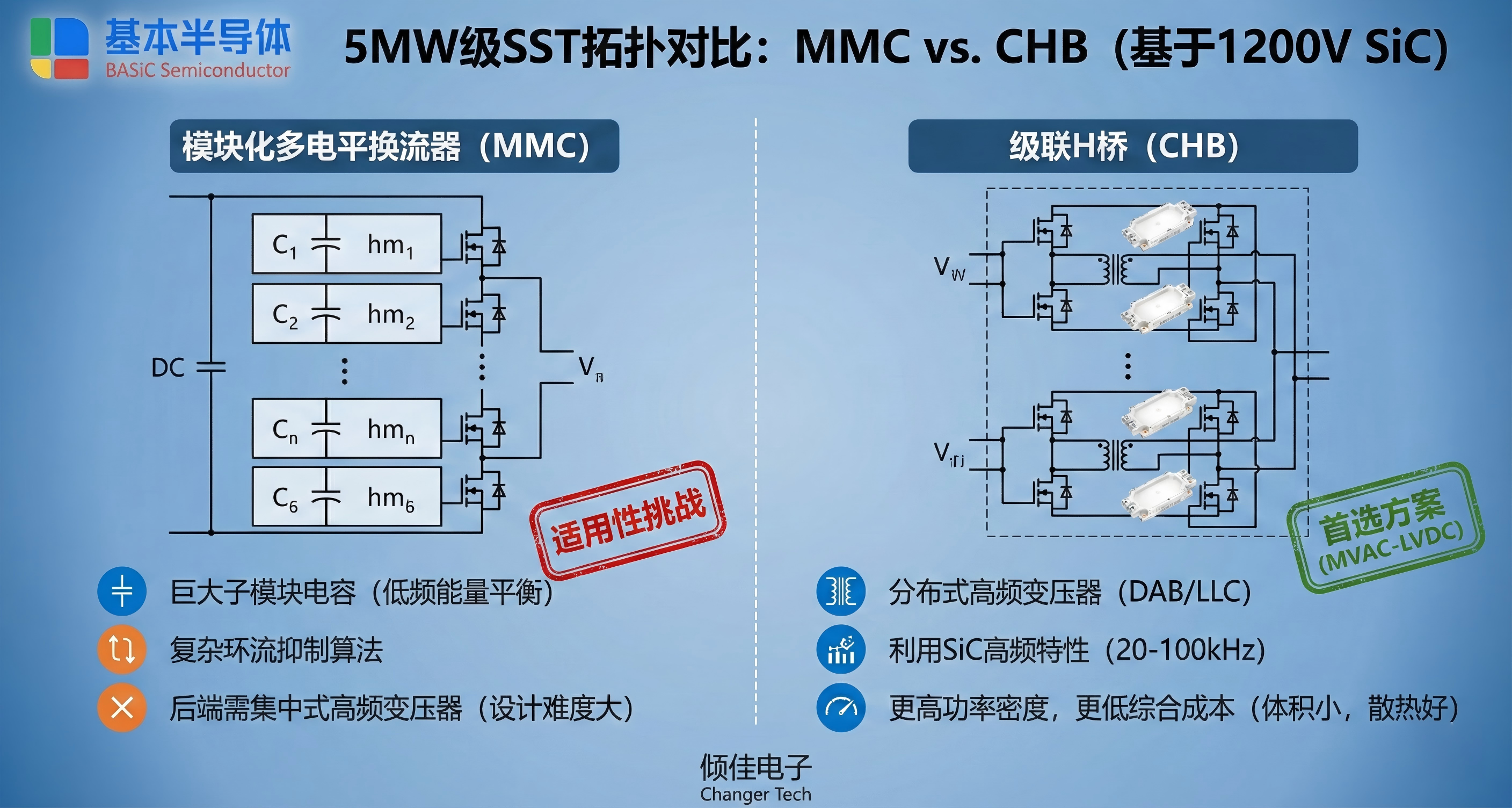

MMC采用半橋或全橋子模塊構成換流臂，不需要像CHB那樣在每個單元內必須包含隔離變壓器來構建直流回路。MMC擁有一個共用的中壓直流（MVDC）母線。這使得MMC在需要中壓直流互聯的場景（如MVDC微電網）中具有優勢 。然而，在典型的MVAC到LVDC的應用場景（如SST為數據中心供電）下，MMC面臨較大的挑戰：

子模塊電容體積：MMC的運行依賴于子模塊電容的電壓波動來平衡能量，這在低頻（50/60Hz）下需要巨大的電容體積，削弱了SST的功率密度優勢。

控制復雜性：需復雜的環流抑制算法。

變壓器設計：若需低壓輸出，MMC通常仍需在后端加裝集中式的高頻隔離變壓器，這在高功率下設計難度極大。

相比之下，CHB拓撲將高頻變壓器分散到每個子模塊中（分布式磁性元件），利用SiC器件的高頻特性（20kHz-100kHz）大幅減小了每個微型變壓器的體積，解決了散熱和絕緣難題。因此，在基于1200V SiC器件的5 MW級應用中，CHB加分布式DAB/LLC的架構通常比MMC具有更高的功率密度和更低的綜合成本 。

2.3 隔離級DC-DC拓撲：DAB與LLC的角逐

無論前端采用CHB還是MMC，SST的核心——電氣隔離與電壓調節——主要由DC-DC變換級完成。

雙有源橋（Dual Active Bridge, DAB）：DAB拓撲通過控制原副邊全橋的移相角來調節功率流的大小和方向。其最大優勢在于天然的雙向功率流動能力，非常適合需要能量回饋的應用（如V2G充電站或具備儲能的數據中心）。在采用1200V SiC MOSFET時，DAB可以工作在50 kHz以上，利用變壓器的漏感作為儲能元件，實現零電壓開通（ZVS）。

LLC諧振變換器：LLC拓撲利用諧振槽路實現全負載范圍內的軟開關，具有極高的峰值效率（可達98%以上）。在SST應用中，LLC通常被設計為“直流變壓器”（DCX）模式，即以固定增益運行，僅提供隔離和電壓比例變換，而電壓調節由前端AC-DC級完成。對于負載相對穩定的應用（如制氫電源），LLC的高效率特性使其極具吸引力 。

表格 1：2.5MW - 5MW SST主流拓撲架構對比

特性維度	級聯H橋 (CHB) + ISOP DAB/LLC	模塊化多電平 (MMC) + 集中隔離	應用場景適應性
器件電壓等級	充分利用成熟的1200V/1700V SiC器件	同樣適用，但子模塊電容較大	CHB更適合當前SiC供應鏈
中壓直流接口	需額外轉換級或特殊配置	天然具備MVDC接口	MMC適合MVDC配電網
低壓大電流輸出	極佳（ISOP結構自然均流）	較難（需后端大電流變壓器）	CHB適合制氫/數據中心
模塊化/冗余	極高（故障單元旁路簡單）	高，但控制較復雜	CHB運維優勢明顯
技術成熟度	高（已有大量中壓變頻器應用基礎）	中（主要用于高壓輸電）	CHB商業化路徑更短

3. 固態變壓器的技術發展趨勢：邁向高頻化與碳化硅時代

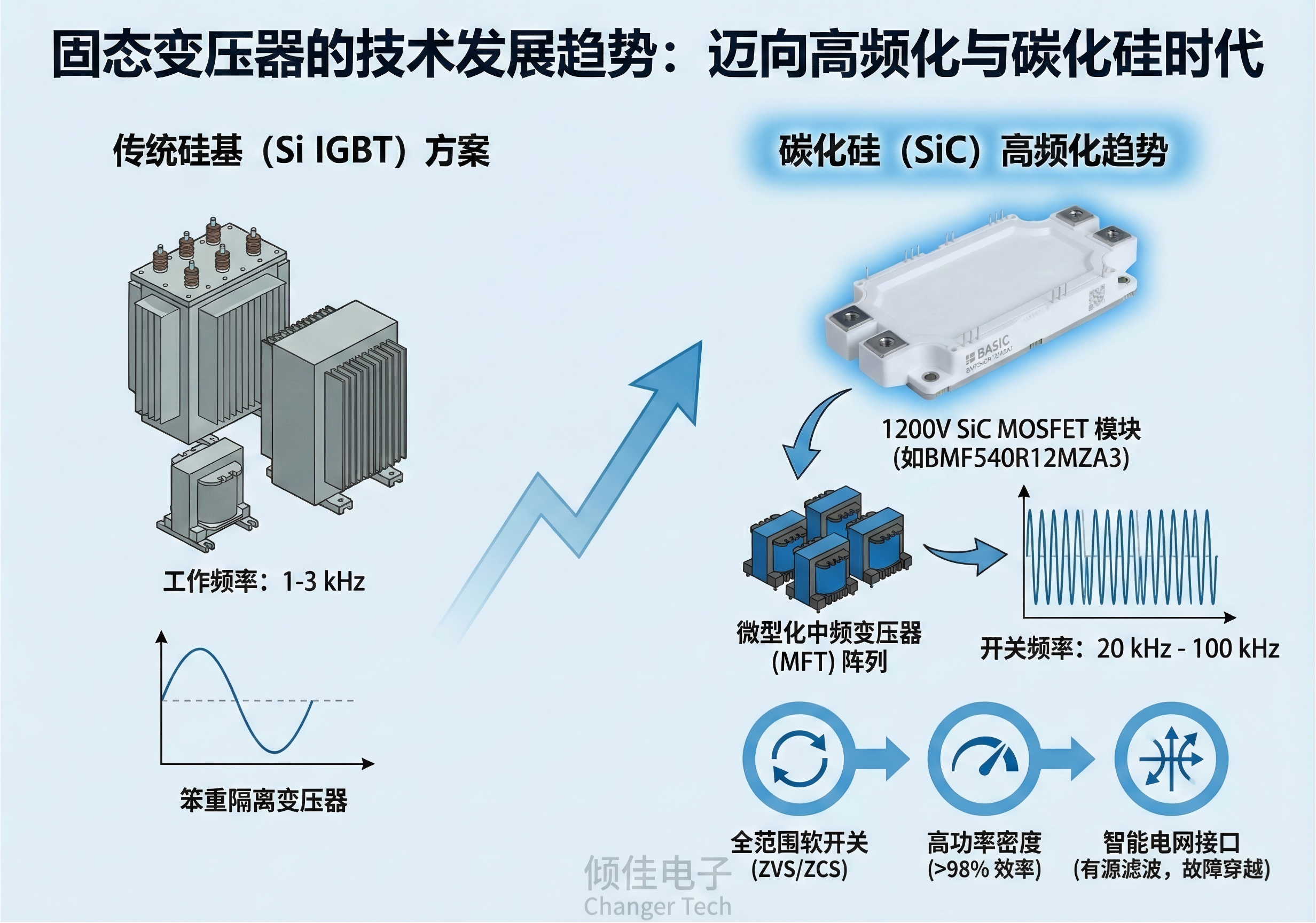

2.5 MW至5 MW級SST的技術演進主要圍繞著“效率提升”與“功率密度倍增”兩大主線展開。傳統的硅基（Si IGBT）方案受限于開關損耗，工作頻率通常被限制在1-3 kHz，導致隔離變壓器依然笨重。SiC技術的引入徹底改變了這一游戲規則。

3.1 從高壓SiC器件向模塊化低壓SiC器件的路線修正

早期的SST研發曾寄希望于10 kV、15 kV甚至更高電壓等級的SiC MOSFET或IGBT，試圖通過簡單的兩電平或三電平拓撲直接實現中壓變換 。雖然這種“高壓器件”路線拓撲極其簡潔，但面臨著嚴峻的現實挑戰：器件良率低、成本極其昂貴、且高壓單管的散熱過于集中，難以處理5 MW級別的熱流密度。

目前，行業技術趨勢已明顯修正為**“利用高性能低壓SiC器件構建模塊化系統”**。1200V和1700V的SiC MOSFET受益于電動汽車（EV）產業的巨大推動，在成本、可靠性、供應鏈穩定性方面已遠超高壓特種器件 。通過前述的CHB拓撲，使用成百上千個1200V SiC模塊（如BMF540R12MZA3）協同工作，不僅規避了單一高壓器件的風險，還通過分布式散熱解決了熱管理難題。這種“積木式”的Scaling-up（放大）策略，使得2.5 MW至5 MW系統的構建變得經濟可行。

3.2 開關頻率躍升與磁性元件微型化

SiC MOSFET在1200V電壓下依然保持極低的開關損耗（Eon/Eoff），使得SST的開關頻率可以從Si時代的幾千赫茲躍升至20 kHz - 100 kHz 20。根據電磁感應定律，變壓器的體積與頻率成反比。在5 MW級別，這意味著原本重達數十噸的工頻變壓器鐵芯，可以被縮小為總重僅數噸的多個中頻變壓器（MFT）陣列。

研究表明，當頻率提升至50 kHz左右時，磁性元件的功率密度達到最優平衡點（Power Density Sweet Spot）。這不僅大幅減少了銅材和磁芯材料的使用（降低原材料成本），還極大地縮小了設備的占地面積（Footprint），這對于寸土寸金的數據中心或空間受限的海上風電制氫平臺具有決定性意義 。

3.3 軟開關技術的全范圍覆蓋

為了在幾十千赫茲的高頻下進一步挖掘效率潛力（目標>98%），“全范圍軟開關”成為技術制高點。傳統的硬開關在每次動作時都會產生損耗，頻率越高，總損耗越大。現代SST控制算法（如CLLC諧振、雙移相控制）致力于確保SiC MOSFET在全負載范圍內實現零電壓開通（ZVS）或零電流關斷（ZCS）。這要求功率器件具有極小的輸出電容（Coss）和穩定的體二極管特性，以拓寬ZVS的運行范圍 。

3.4 智能化電網接口功能的集成

SST不再僅僅是“變壓器”，而正在演變為電網邊緣的“能源路由器”。技術發展趨勢要求SST具備高級的電網支撐功能：

有源濾波：利用AC-DC級的快速開關能力，實時補償電網中的諧波。

故障穿越（LVRT/HVRT）：在電網電壓跌落或驟升時，保持并網不脫扣，并提供無功支撐 。

多端口互聯：除了MVAC和LVDC端口，未來的SST趨勢是集成中壓直流（MVDC）端口或儲能接口，形成多端口能源樞紐 。

4. 2.5 MW - 5 MW SST的市場應用前景

在“雙碳”目標的驅動下，2.5 MW至5 MW級SST的應用場景正在從實驗室走向規模化商業落地，主要集中在以下三個高增長領域。

4.1 AI算力中心與800V直流供電變革

人工智能（AI）大模型的訓練與推理帶來了算力密度的指數級增長。現代AI機架的功率密度正迅速突破50kW甚至100kW，傳統的12V或48V板級配電架構面臨巨大的I2R損耗和銅排布線壓力。

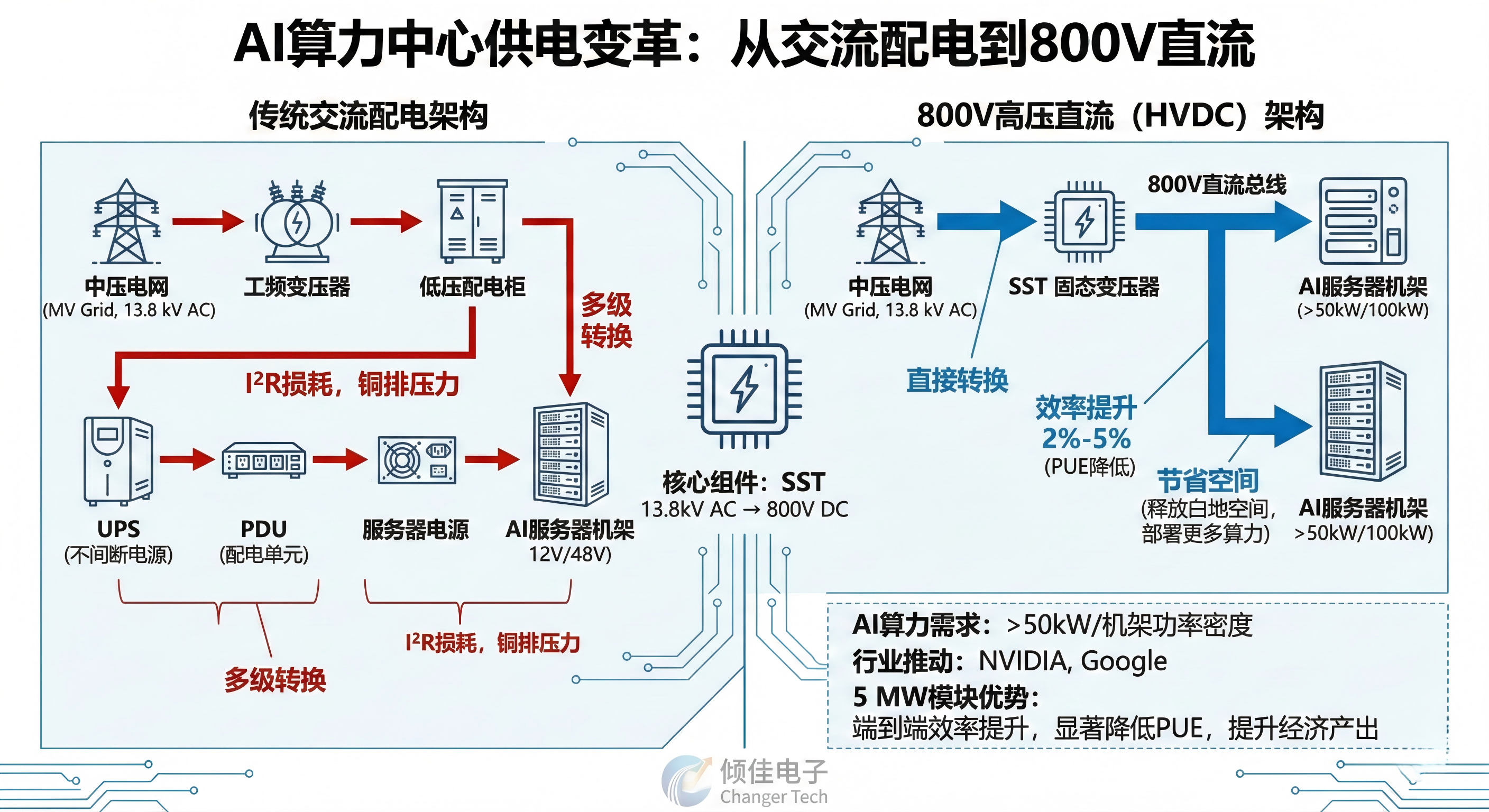

數據中心供電架構正在經歷一場從“交流配電”向“高壓直流配電”的革命。行業巨頭（如NVIDIA、Google）正在推動800V HVDC架構標準 。在這種架構中，SST發揮著至關重要的作用：它直接將電網的13.8 kV中壓交流電轉換為純凈的800V直流電，直供服務器機架，省去了傳統架構中“中壓變壓器 -> 低壓配電柜 -> UPS -> PDU -> 服務器電源”的多級轉換環節。

對于一個5 MW的數據中心模塊，采用SST固態變壓器方案可以：

提升效率：減少2-3級轉換，端到端效率提升2%-5%，顯著降低PUE（電源使用效率）值。

節省空間：移除笨重的工頻變壓器和低壓配電柜，釋放出的“白地空間”（White Space）可用于部署更多算力服務器，直接提升單機房的經濟產出 。

4.2 綠氫制造：電解槽的高效直流電源

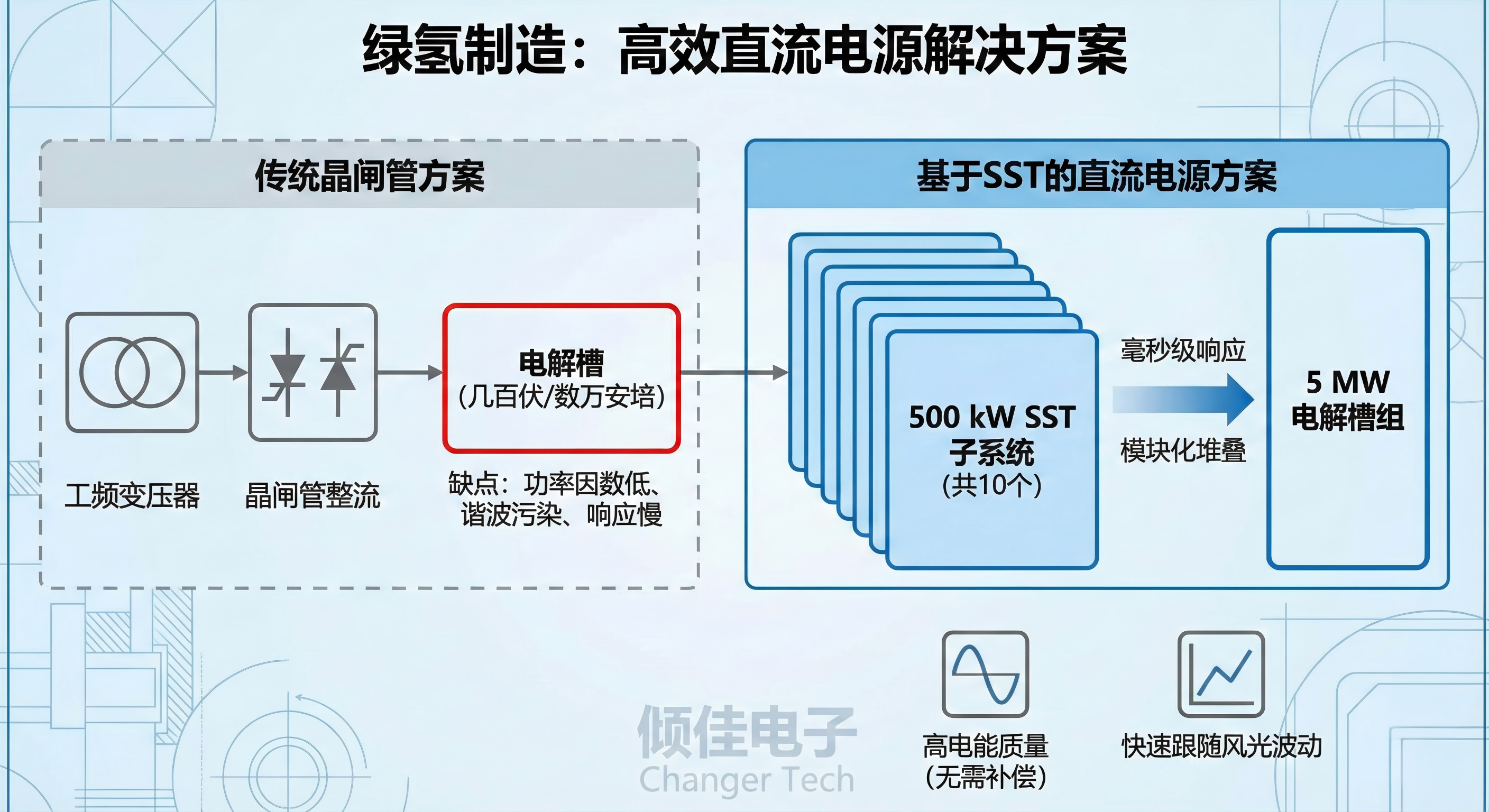

綠氫產業是全球能源轉型的另一大支柱。工業級堿性（ALK）或質子交換膜（PEM）電解槽具有低電壓（幾百伏）、大電流（數萬安培）的直流負載特性。傳統的供電方案是“工頻變壓器 + 晶閘管整流”，這種方案功率因數低、諧波污染嚴重，且動態響應慢，難以適應風光等波動性可再生能源 。

2.5 MW至5 MW正是目前單體電解槽或電解槽組的主流功率規格。基于SST的直流電源方案能夠提供：

毫秒級響應：快速跟隨風電/光伏的功率波動，保護電解槽膜電極，延長設備壽命。

高電能質量：網側電流正弦化，無需額外的無功補償裝置。

模塊化堆疊：通過SST模塊的并聯，可以靈活匹配不同規模的制氫工廠。例如，5 MW系統可由10個500 kW的SST子系統構成，單點故障不影響整體停機 。

4.3 兆瓦級充電系統（MCS）：重卡與船舶電動化

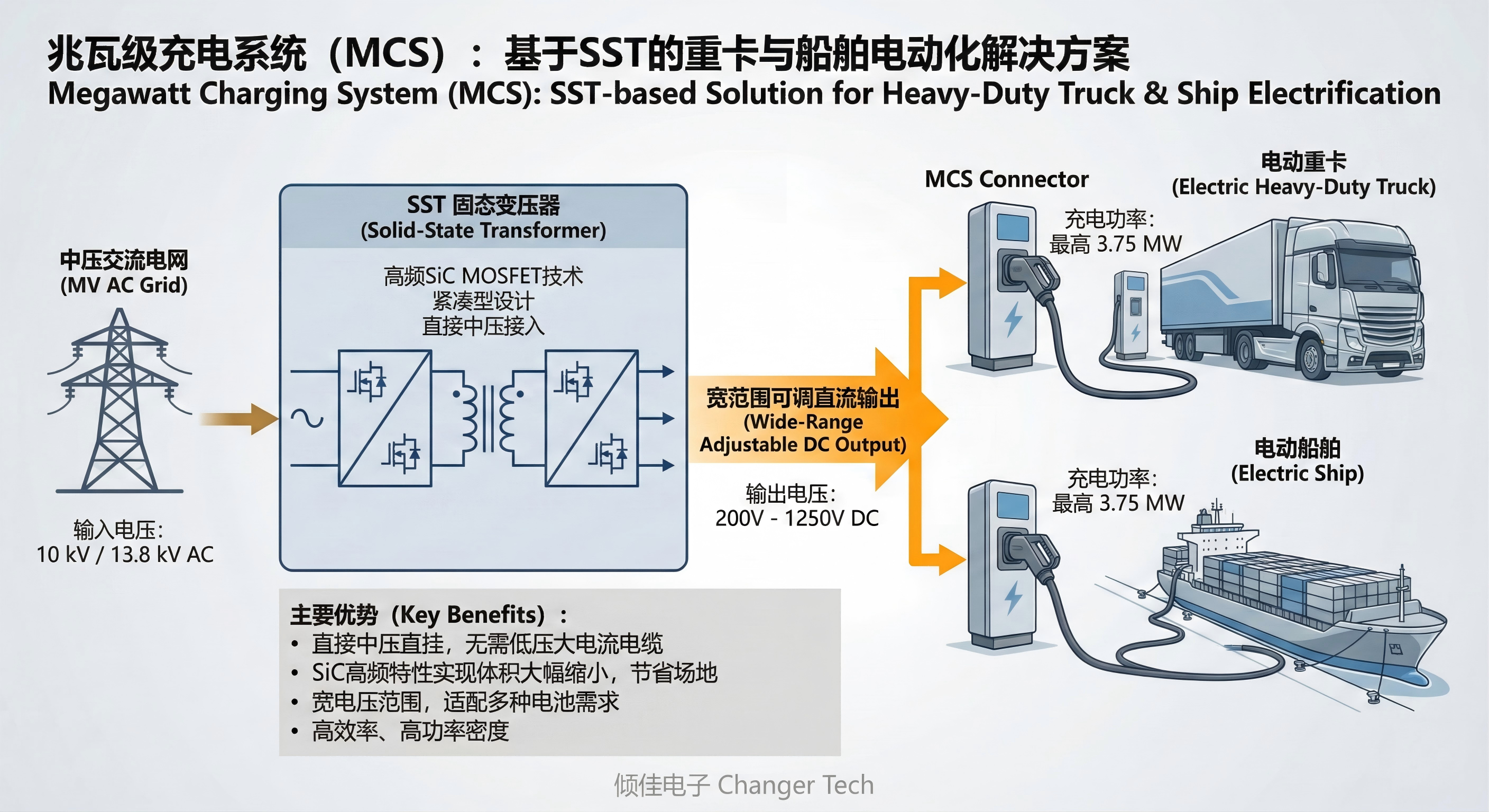

隨著電動重卡和電動船舶的普及，充電功率需求已從幾百千瓦躍升至兆瓦級。MCS（Megawatt Charging System）標準定義了最高3.75 MW的充電能力。在如此高的功率下，采用傳統的低壓交流接入已不可行（電纜將粗得無法操作），必須采用中壓直掛方案 。

SST構成的MCS充電站可以直接從10 kV/13.8 kV電網取電，輸出寬范圍可調的直流電壓（200V - 1250V），直接為車輛電池充電。SiC MOSFET的高頻特性使得充電樁體積大幅縮小，使得在寸土寸金的城市公交場站或港口碼頭部署兆瓦級充電設施成為可能。

5. BMF540R12MZA3在SST應用中的技術優勢分析

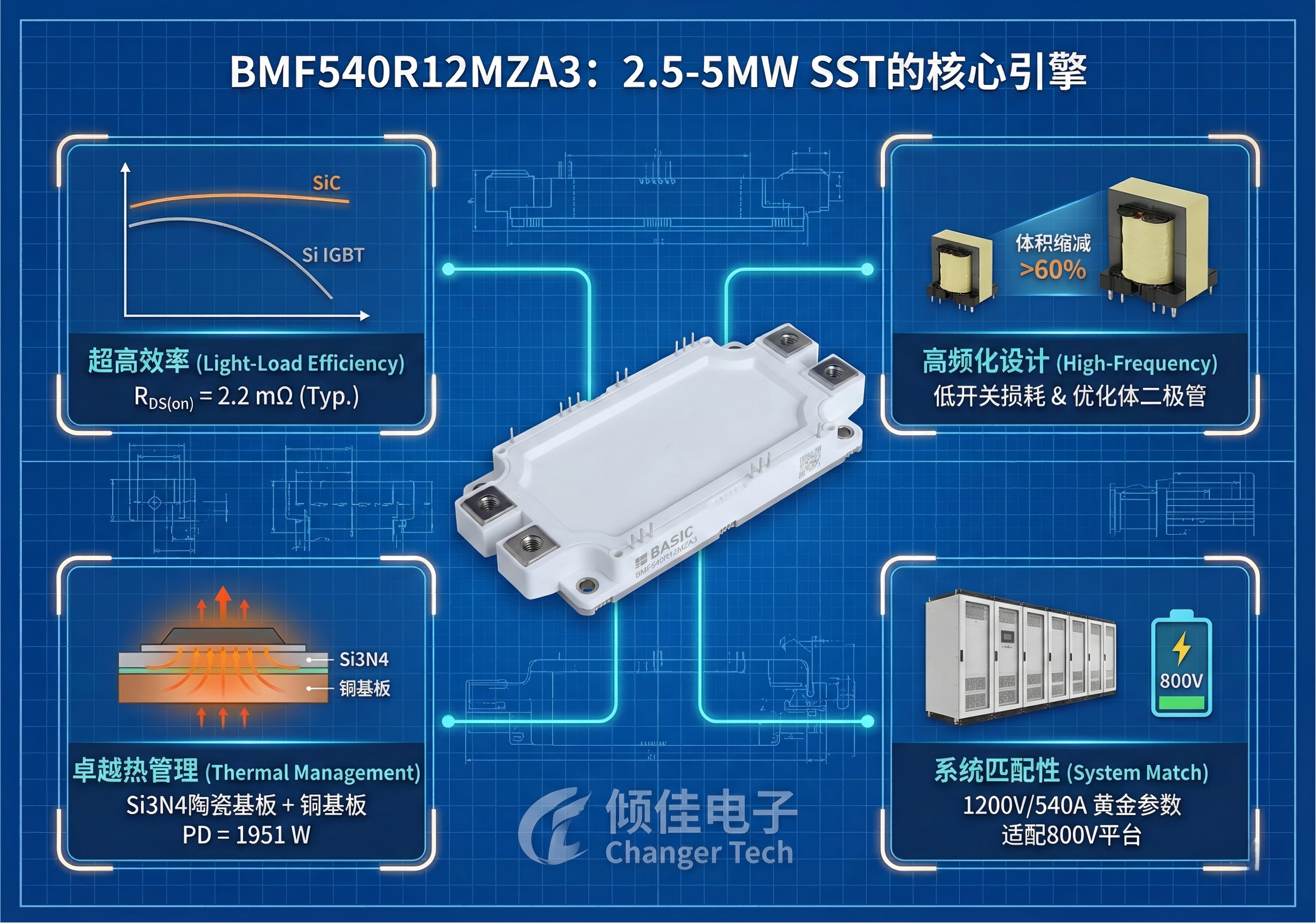

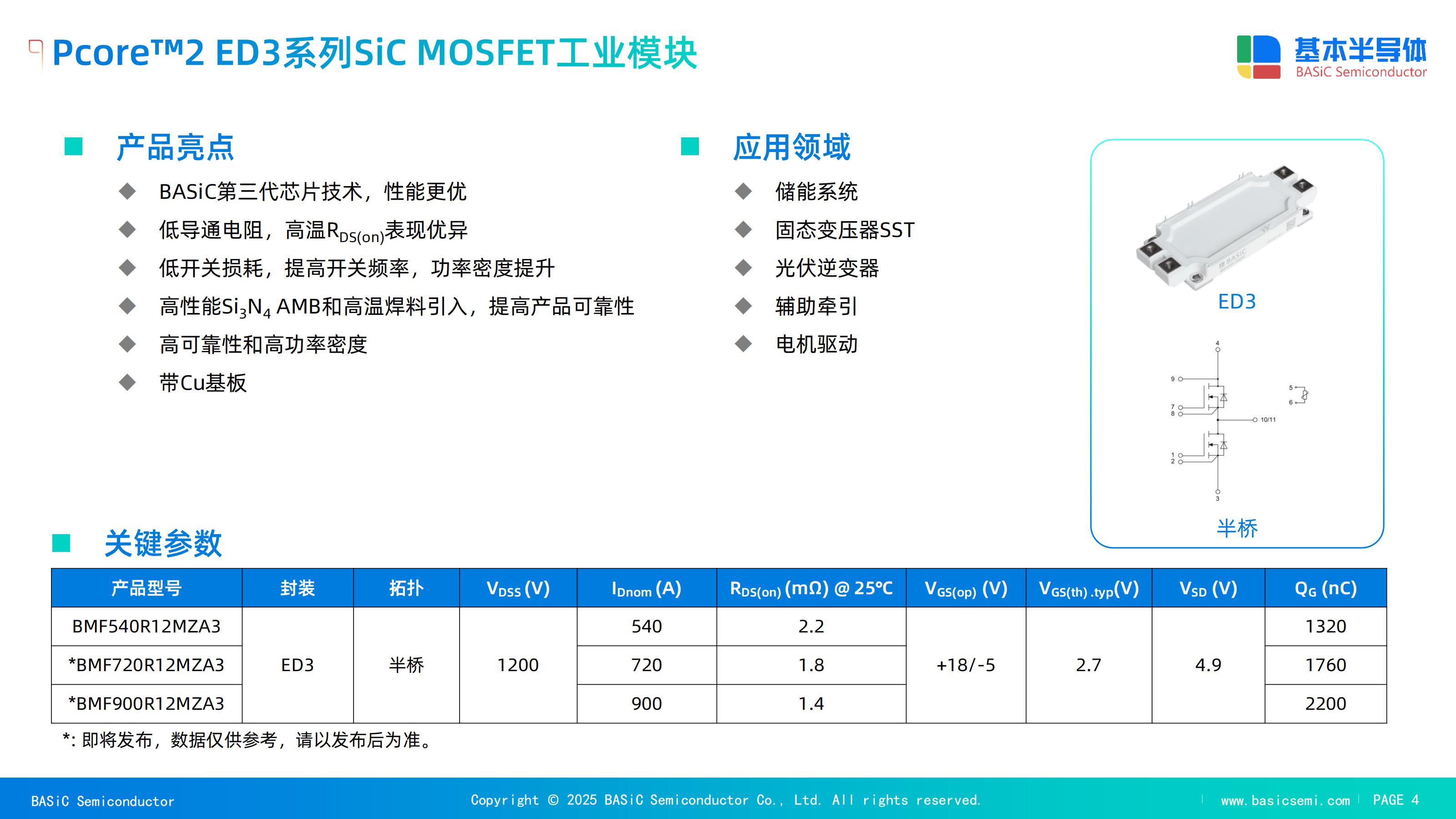

針對上述2.5 MW至5 MW SST的苛刻需求，基本半導體（BASiC Semiconductor）推出的BMF540R12MZA3（1200V/540A SiC MOSFET模塊）展現出了顯著的技術優勢。該產品不僅僅是Si IGBT模塊的簡單替代品，而是針對大功率、高頻硬開關及軟開關應用進行了深度優化的核心器件。

5.1 超低導通電阻與高電流密度：解決并聯難題

在5 MW級的SST應用中，尤其是輸出電壓為400V或800V的側邊，電流高達數千安培。器件的導通電阻（RDS(on)）直接決定了系統的導通損耗和散熱設計難度。

BMF540R12MZA3在25°C結溫下的典型導通電阻僅為2.2 mΩ，即便在175°C的極限高溫下，其電阻也僅上升至3.8 mΩ6。

對比分析：傳統的同規格1200V Si IGBT模塊（如600A等級）具有固定的飽和壓降（VCE(sat)），通常在1.7V至2.0V左右。在輕載（如20%負載，數據中心常見工況）下，IGBT模塊的固定壓降導致效率急劇下降；而SiC MOSFET模塊呈現純電阻特性，壓降極低（在100A時壓降僅約0.22V），效率優勢巨大 。

系統收益：2.2 mΩ的超低電阻意味著在相同的散熱條件下，BMF540R12MZA3可以承載更大的電流。在構建5 MW SST的低壓大電流輸出級時，設計者可以大幅減少模塊的并聯數量。例如，相比于采用5 mΩ的競品模塊，采用BMF540R12MZA3可減少約50%的功率器件數量，這不僅降低了系統成本，還簡化了驅動電路和疊層母排的設計，降低了因器件參數不一致導致的環流風險，從而顯著提升了系統的可靠性（MTBF）。

5.2 優化的開關特性：解鎖高頻與高功率密度

BMF540R12MZA3被定義為“高速開關模塊”，具有**“低開關損耗”**的特性 。雖然具體毫焦（mJ）數值需參考完整數據手冊，但基于SiC材料特性，其開關損耗通常僅為同等電流Si IGBT的1/5至1/10。

體二極管優化：數據手冊特別強調了**“MOSFET體二極管反向恢復行為經過優化”** 。在DAB或LLC等移相全橋拓撲中，死區時間內體二極管會續流。如果二極管反向恢復電荷（Qrr）過大（Si IGBT的通病），會導致嚴重的開通損耗和電磁干擾（EMI）。BMF540R12MZA3的低Qrr特性使得SST能夠安全地運行在50 kHz甚至更高頻率，而無需擔心二極管反向恢復帶來的直通風險或過熱問題 。

頻率紅利：高頻化帶來的直接收益是磁性元件體積的驟減。對于2.5 MW系統，使用BMF540R12MZA3將開關頻率從IGBT模塊時代的3 kHz提升至30 kHz，可使隔離變壓器和濾波電感/電容的體積減小60%以上，從而實現SST的高功率密度目標 。

5.3 卓越的熱管理與封裝可靠性

5 MW系統的熱管理是極大的挑戰。BMF540R12MZA3在封裝材料上進行了針對性升級：

氮化硅（Si3N4）陶瓷基板：相比傳統的氧化鋁（Al2O3）基板，Si3N4具有高出3倍以上的熱導率和極強的機械強度。這使得模塊的熱阻（RthJC）顯著降低，能夠將芯片產生的熱量快速傳導至散熱器。

銅基板（Copper Base Plate）：優化的銅基板設計增強了橫向熱擴散能力 。

功率循環能力：Si3N4基板的熱膨脹系數與SiC芯片更為匹配，顯著提高了模塊在劇烈溫度變化下的功率循環壽命。這對于制氫或充電站等負載波動劇烈的應用場景至關重要。

高功率耗散能力：單開關的最大功率耗散（PD）高達1951 W。這意味著模塊具有極強的過載耐受能力，能夠應對電網故障或負載突變時的瞬時沖擊。

5.4 1200V電壓等級的系統匹配性

BMF540R12MZA3的1200V額定電壓是SST級聯設計的黃金參數。

在CHB拓撲中，考慮到宇宙射線失效率（FIT）和開關過壓余量，1200V器件通常用于構建700V-800V的直流母線。

這一電壓等級完美契合AI數據中心的800V DC架構以及主流電動汽車的800V高壓平臺。使用BMF540R12MZA3，設計者可以構建出標準化的800V功率單元，既可用于SST的輸入級級聯，也可直接并聯作為輸出級的整流器，實現了物料清單（BOM）的歸一化，降低了供應鏈管理的復雜性。

表格 2：BMF540R12MZA3與傳統方案在5MW SST中的性能對比預估

性能指標	傳統Si IGBT方案 (3.3kV/4.5kV器件)	基于BMF540R12MZA3的SiC方案	優勢解析
開關頻率	< 2 kHz	20 kHz - 50 kHz	變壓器體積減小60%-80%，系統重量大幅降低
系統效率	~96%	> 98%	5MW系統每提升1%效率，年省電約40萬度
導通特性	拐點電壓高，輕載效率差	純阻性，全負載范圍高效	適應數據中心等冗余配置下的輕載工況
冷卻需求	需強力液冷，系統復雜	損耗降低，冷卻系統輕量化	降低BOP成本和維護難度
控制響應	慢（毫秒級）	快（微秒級）	更好的電網動態支撐能力

6. 結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。

公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

2.5 MW至5 MW級固態變壓器正處于技術爆發的前夜，它不僅是電網形態演進的關鍵節點，更是支撐AI算力、綠色氫能和超級快充等未來產業的基石。從技術路徑來看，基于模塊化級聯H橋（CHB）和雙有源橋（DAB）的拓撲架構，憑借其高可靠性和靈活性，已確立為主流選擇。

在這一架構中，功率半導體器件的性能決定了系統的上限。基本半導體BMF540R12MZA3 SiC MOSFET模塊憑借其2.2 mΩ的極低導通電阻、540A的高電流密度以及優異的高頻開關與熱管理特性，完美解決了SST設計中效率、體積與散熱之間的矛盾。它使得設計者能夠用更少的器件、更小的磁性元件，構建出性能更強、體積更小、運行更可靠的兆瓦級電力變換系統。

隨著SiC器件成本的進一步優化和產業鏈的成熟，BMF540R12MZA3碳化硅功率模塊及其同類產品將加速SST固態變壓器在工業與能源領域的全面滲透，推動構建一個更加高效、智能、綠色的能源互聯世界。
