基本半導體(BASIC Semiconductor)1200V/240A SiC MOSFET 半橋模塊(BMF240R12E2G3)與青銅劍技術雙通道 SiC 驅動板(2CD0210T12x0)的數據手冊,這兩款產品在電氣參數上完美契合,非常適合用于構建高頻、高功率密度、支持能量雙向流動的固態變壓器(SST)級聯基本單元(Power Cell)。
全球能源互聯網核心節點賦能者-BASiC Semiconductor基本半導體之一級代理商傾佳電子(Changer Tech)是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向,代理并力推BASiC基本半導體SiC碳化硅MOSFET單管,SiC碳化硅MOSFET功率模塊,SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊,助力電力電子行業自主可控和產業升級!
傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然,勇立功率半導體器件變革潮頭:
傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢!
傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢!
傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢!

在面向中高壓配電網的 SST 架構中,通常采用輸入串聯-輸出并聯(ISOP)的級聯拓?fù)洹蝹€(gè)級聯單元主要由 AC-DC 有源整流級 和 DC-DC 高頻隔離變換級 組成。以下是詳細的設計方案:

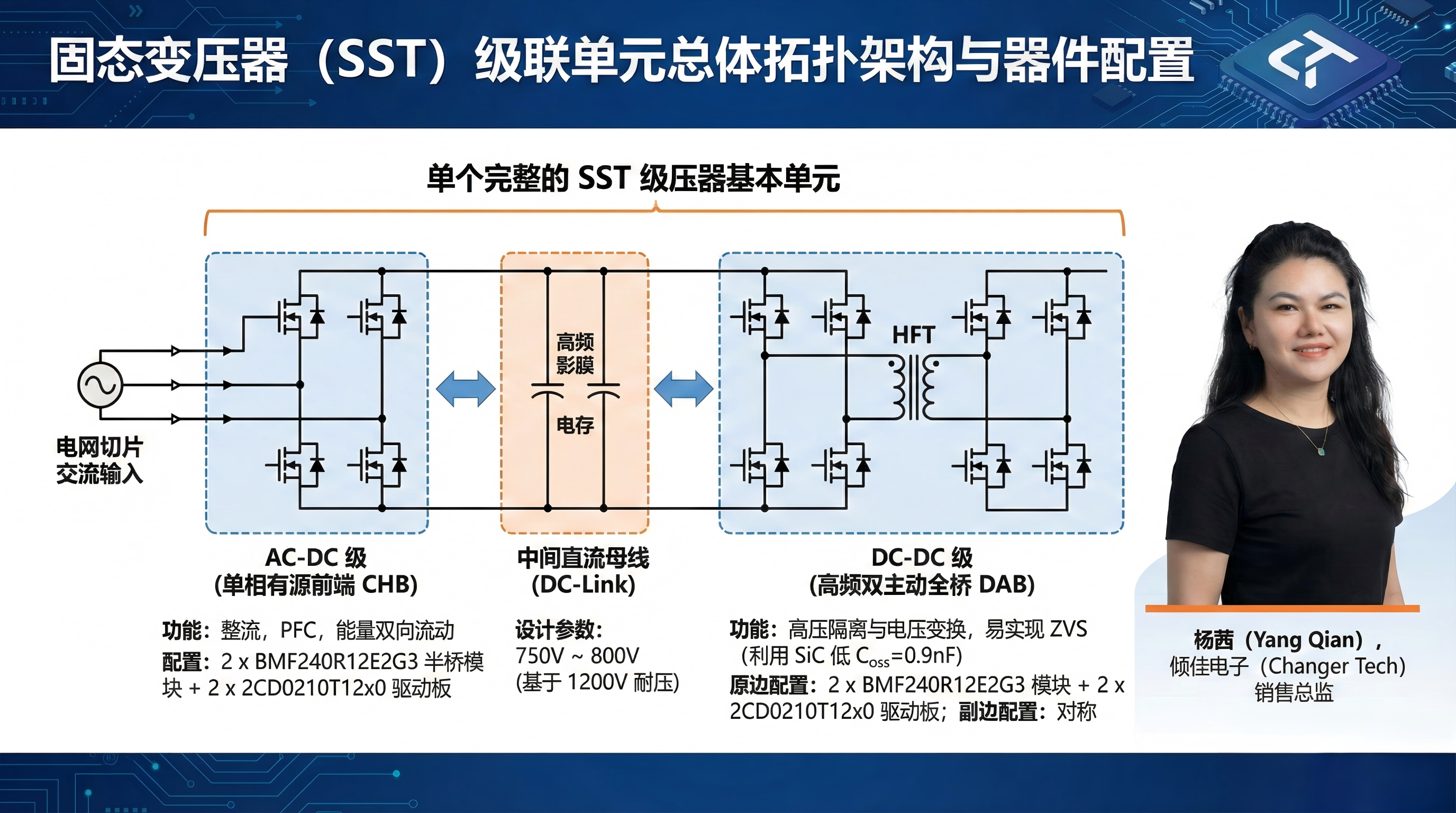

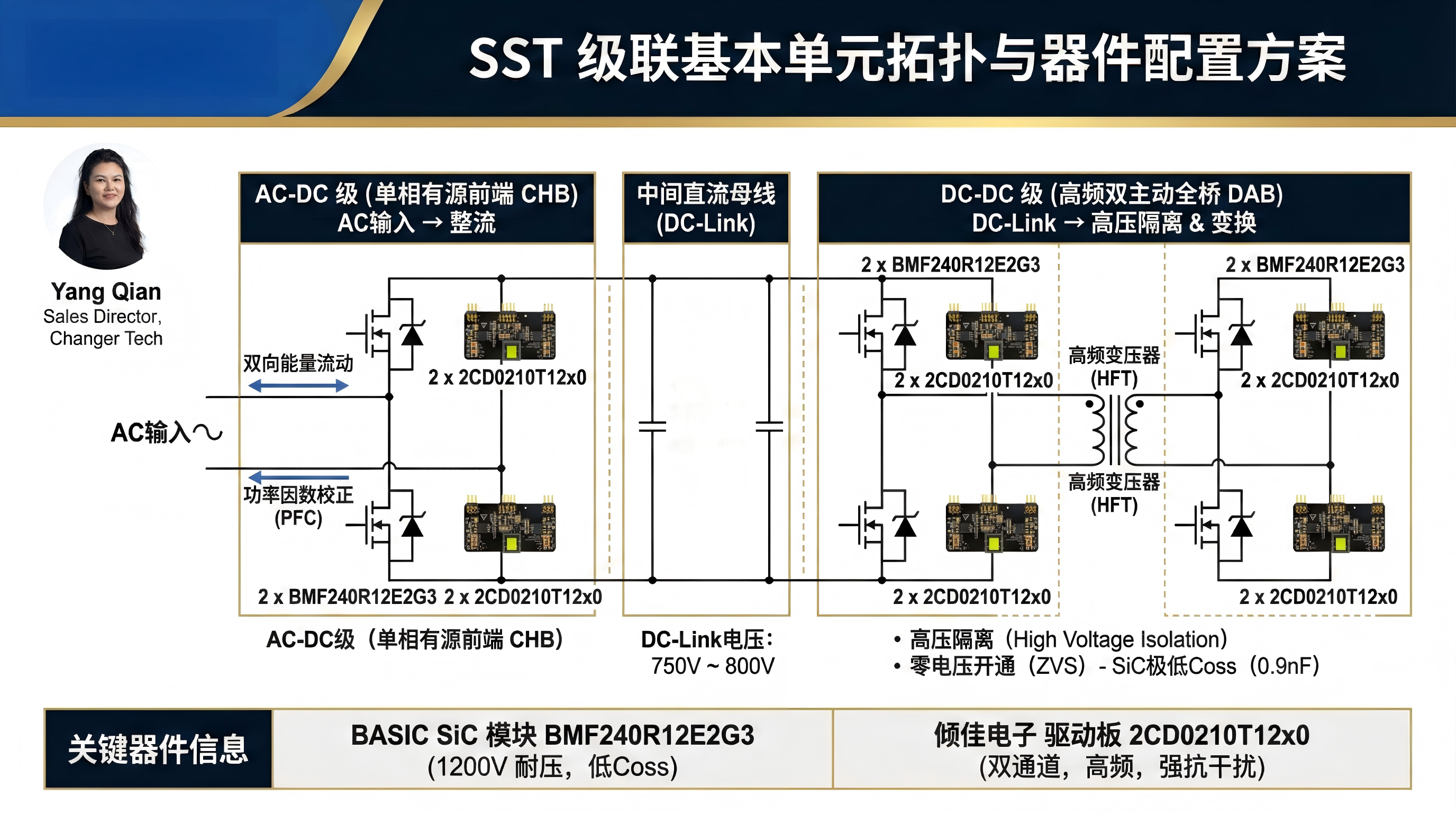

一、 級聯單元總體拓?fù)浼軜?gòu)與器件配置

單個完整的 SST 級聯基本單元(支持雙向傳輸)包含以下部分:
AC-DC 級(單相有源前端 CHB) :采用單相 H 橋拓?fù)洹?/p>
功能:將電網切片的交流電整流為直流,并實現功率因數校正(PFC)及能量雙向流動。
配置:需 2 個 BMF240R12E2G3 半橋模塊 + 2 塊 2CD0210T12x0 驅動板。
中間直流母線(DC-Link) :高頻薄膜電容組。

設計參數:基于模塊 1200V 的耐壓,考慮高頻開關尖峰和宇宙射線降額要求,DC-Link 電壓建議設計在 750V ~ 800V。
DC-DC 級(高頻雙主動全橋 DAB) :由原邊 H 橋、高頻變壓器(HFT)和副邊 H 橋組成。
功能:實現高壓隔離與電壓變換。利用 SiC 器件極低輸出電容(Coss?=0.9nF)的特性,易于實現全橋的零電壓開通(ZVS) 。
原邊配置:需 2 個 BMF240R12E2G3 模塊 + 2 塊 2CD0210T12x0 驅動板。
副邊配置:若副邊同樣為高壓側,則對稱配置 2 個模塊和 2 塊驅動板。
二、 器件匹配性分析與關鍵參數核算
該設計方案的核心在于模塊與驅動板的絕佳匹配,這直接決定了系統能否在高頻下穩定運行:
門極驅動電壓匹配:
模塊推薦的開通柵壓 VGS(on)? 為 18V20V,關斷 VGS(off)? 為 -4V0V。
青銅劍驅動板恰好輸出 +18V / -4V,能讓 SiC 模塊達到標稱的 5.5mΩ 極低導通電阻,同時 -4V 負壓關斷能有效防止高頻干擾引起的誤觸發。
高頻驅動功率核算(以 100kHz 為例) :
模塊總柵極電荷 QG?=492nC,驅動電壓擺幅 ΔV=18V?(?4V)=22V。
單次開關所需能量 Epulse?=QG?×ΔV=492nC×22V≈10.82μJ。
若系統工作在 100kHz,單通道所需驅動功率 Pg?=Epulse?×100kHz≈1.08W。
青銅劍驅動板單通道額定功率為 2W,余量極其充裕,完美支持 100kHz 級別的高頻運行。
峰值驅動電流核算:
模塊內部柵極電阻 RG(int)?=0.37Ω。假設外部開關電阻選取規格書測試值 RG(ext)?=2.2Ω。
驅動峰值電流 Ipeak?≈22V/(0.37Ω+2.2Ω)≈8.56A。
青銅劍驅動板峰值電流能力為 10A,能夠提供充足的瞬間充放電電流,實現 20ns 級別的極速開關(tr?,tf?)。

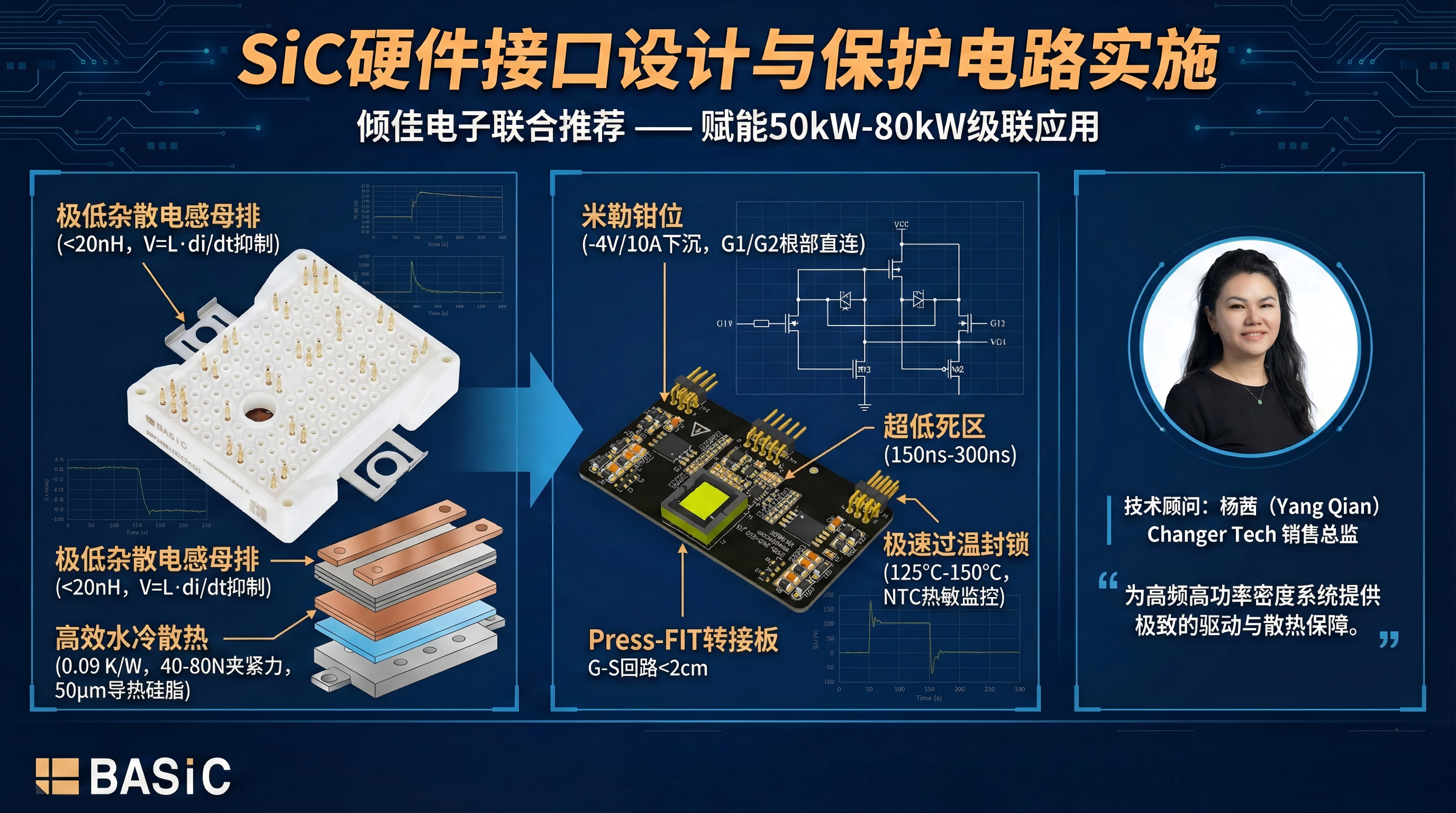

三、 硬件接口設計與保護電路實施
1. 副方連接與米勒鉗位(極重要)

SiC MOSFET 的開關速度極快,SST 內部的 dv/dt 極高,容易通過米勒電容(Crss?)產生感應電壓導致對管誤導通(橋臂直通)。
常規連接:P1 端子的 G1 / S1 接模塊上管;P2 端子的 G2 / S2 接下管。
米勒鉗位(Active Miller Clamp) :必須將 P1/P2 的 MC1 和 MC2 引腳直接連接到模塊引腳 G1 / G2 的根部(越過外部柵極電阻) 。當驅動板檢測到柵壓跌至 2.2V 以下時,內部鉗位管會立刻動作(10A下沉能力),將柵極強行拉低至 -4V,提供硬核級別的直通保護。
2. 原方接口連接(主控測)
控制供電:根據實際輔助電源選擇驅動板型號。若使用定壓 15V,選擇 A0 版本接 Vcc1/GND;若使用工業寬壓(如 24V),務必選擇 C0 版本(支持16-30V)。Vcc2/GNDA 接入主控的邏輯電平電源。
死區時間設定:主控下發給 PWM1 和 PWM2 的脈沖需要設置死區。由于該模塊延遲時間和上升/下降時間極短(均在 50ns 量級),主控中的死區時間(Dead-time)建議設定在 150ns ~ 300ns 即可,這能大幅減小死區效應帶來的電壓畸變。
3. 溫度監控與系統保護
模塊內部集成了 NTC 熱敏電阻(T1/T2引腳,常溫 5kΩ)。主控板需引出此信號進行阻容分壓及高壓隔離 ADC 采樣。
建議當系統推算結溫逼近 125℃~150℃ 時,主控立刻封鎖發給驅動板的 PWM 信號。
四、 結構布局與熱管理建議
極低雜散電感的母排排布 (Laminated Busbar)
BMF240R12E2G3 為低電感的封裝設計。為了壓制數百安培大電流在幾十納秒內關斷時產生的電壓過沖(V=L?di/dt),模塊的 DC+ 和 DC- 必須采用**正負極重疊的疊層母排(銅排)**連接至高頻薄膜電容,將主回路的寄生電感嚴格控制在 20nH 以內。
驅動板集成化安裝
模塊的管腳為 Press-FIT 壓接設計,建議將青銅劍驅動板設計為轉接板的形式,直接疊扣壓接在模塊的正上方,使驅動?xùn)旁椿芈罚℅-S)的走線長度縮減至最小(通常<2cm),避免高頻振蕩。
高效水冷散熱系統
雖然模塊具有極佳的結殼熱阻(0.09 K/W)和高導熱 SiN 陶瓷基板,但 SST 單個級聯單元的功率通常可達 50kW80kW。強烈建議采用微流道水冷散熱基板(Cold Plate) 。模塊底板需均勻涂抹厚度約 50μm、導熱系數 ≥2W/mK 的高性能導熱硅脂,并在安裝孔施加 4080N 的均勻夾緊力。
-
