隨著移動設備的普及和快充技術的快速發展，PD(Power Delivery)快充協議已成為主流充電標準之一。然而，許多傳統設備或DIY項目仍需要固定電壓供電(如5V、9V、12V、20V)，這就需要一種特殊的解決方案——PD快充誘騙芯片。本文將深入解析這類芯片的工作原理，并以XSP18為例，詳細介紹如何從支持PD協議的充電器中安全獲取所需電壓。

USB快充控制芯片又稱為快充誘騙芯片，是一種集成電路，主要用來和充電器內部的供電協議芯片進行通訊握手快充協議。它一般應用在Type-C接口的控制電路中，可以和充電器通訊，獲取充電器的快充電壓，例如5V3A、9V3A、10V4A、11V6A、12V3A、15V3A、20V5A、28V5A等等。電路中使用這種Type-C控制芯片后，可以自適應市面上各家的快充協議充電器，使其輸出快充電壓給產品供電。一般常見應用在需要快充電壓供電(9V/12V等)的產品上，例如：3C數碼產品、小型加熱產品、電池快充等。

PD快充誘騙協議芯片工作原理

PD快充誘騙協議芯片通過模擬PD協議設備與充電器握手通信，協商輸出所需電壓和電流，實現快速充電。例如XSP18誘騙芯片，它集成PD/QC/FCP/AFC協議，支持5V、9V、12V、15V、20V電壓檔位，

當PD100W充電器與XSP18連接后,會向充電器發送20V電壓請求，充電器接收到請求后會和XSP18進行協議匹配，匹配成功后會發送20V電壓給產品快速供電

XSP18芯片概述

XSP18 是一款支持從充電器/充電寶等電源上取電給產品供電的USB Type-C受電端取電芯片，芯片集成 USB Power DeliveryPD2.0/3.0/PPS 快充協議、QC2.0/QC3.0 快充協議、華為快充協議、三星 AFC 協議等多種快充協議，產品使用 XSP18 芯片可無需再配充電器，功率最大支持100W。

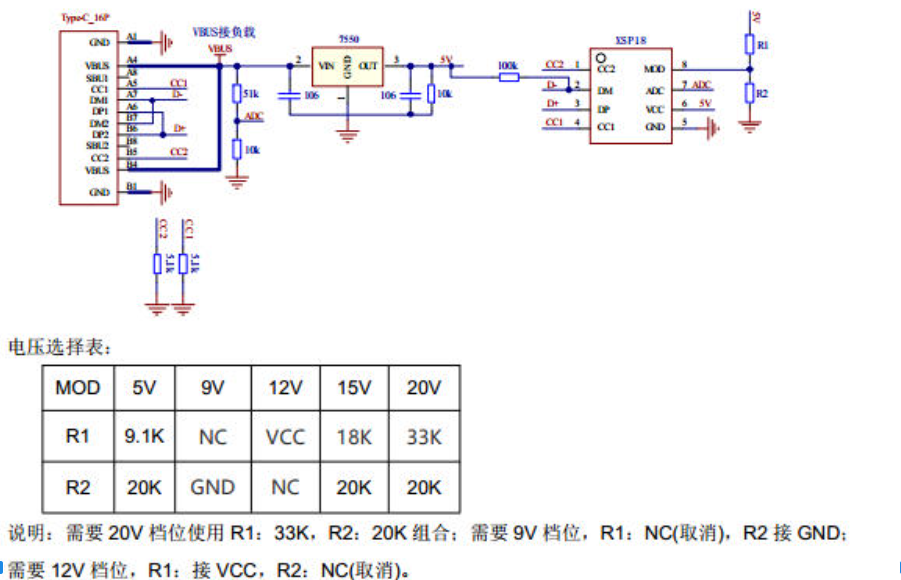

XSP18支持電阻選擇電壓檔位，電壓檔位自動向下兼容，例如需要20V電壓檔位R1使用33K電阻，R2使用20K電阻，連接充電器會優先獲取20V電壓，獲取失敗會向下獲取15V等

PD誘騙協議芯片應用領域

無線充電器：通過PD誘騙芯片XSP18實現USB-C接口快充，兼容5V/9V/12V/15V/20V電壓檔位 。 ?

相機外接電源：如綠巨能外接電源內置PD誘騙協議芯片，支持9V3A輸入，替代傳統電池供電 。 ?

藍牙音響、小家電等設備：通過誘騙芯片實現快速充電，提升續航能力 。 ?

智能家居與物聯網

智能門鎖、智能照明：集成PD誘騙芯片(如XSP04D)以兼容USB-C快充，簡化電源設計 。

電動工具：如電動螺絲刀、電烙鐵，通過誘騙芯片實現快速充電，提高工作效率 。 ?

小型加熱與制冷設備

加熱水杯、電暖寶：利用PD誘騙芯片如XSP18提升加熱效率，縮短預熱時間 。 ?

半導體制冷器：通過高電壓快充技術增強制冷速度 。 ?

醫療與攝影設備

心電監護儀、血壓計：采用PD誘騙芯片實現快速充電，滿足醫療設備對穩定電源的需求 。 ?

便攜補光燈、攝像機：通過誘騙芯片確保與快充充電器的兼容性
