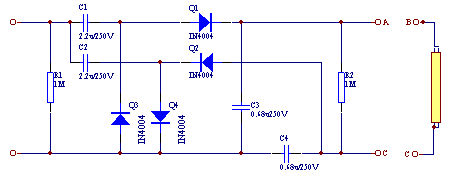

倍壓整流式電子鎮流器的電路如下圖所示。



    它的主要特點有：

    1．低溫、低壓啟動性能好，能在環境溫度一20℃一十50℃可靠工作，電源電壓在150?/FONT>160V時一次啟動點燃日光燈。

   2．節電顯著，與傳統電感鎮流器相比，在同樣照度下，可節電20％一25％。

   3．本鎮流器阻抗呈容性，對電網有補償作用，功率因數＞0.9。

   4．壞管可復明。舊燈管單邊燈絲燒斷和一頭發黑的壞管照樣能夠使用。

   5．兔去啟輝器，原四線輸出改為二線輸出，因此安裝維修方便，很適合于高空及嵌入式等維修不便的場所

   6．一開就亮，無閃爍、無噪音、無抖動、發光柔和、保護視力。

   7．適用范圍廣，各種日光燈管均可通用。

    電路中的C1一C4、VDl一VD4主要起倍壓整流作用，其電容量不宜太大，這樣容易使輸出電源線過熱；如容量太小，則日光燈的亮度不夠。因此不要隨意改變C1,C4的電容量。電阻R 1、R2分別為電容C1、C2和C3、C4提供泄放電流回路。
