計算機、通信、視頻等技術的迅速發展，對測試和測量?jī)x器提出更高要求。人們希望能通過示波器看到信號異常，準確無誤地認別故障性質，并能在事件上觸發以將其隔離，而這一切希望能在幾分鐘內完成。

在計算機領域，信號速度日益加快，時鐘速率不斷提高而定時余量卻越來越??；抖動、異步故障和瞬態問題越來越難以發現，但發現這些問題所帶來的重大影響卻愈加關鍵。

在通信領域，精確鑒定正交調幅(QAM)信號和異步包數據信號等動態復合信號、電信網絡速度日益提高，信道計數和容量需求與日俱增。

在視頻領域，多種國際廣播標準、壓縮技術的發展以及對模擬和數字視頻信號在分析方面的更高要求。

在信號測試測量方面遇到的這些挑戰，需要一個理想的解決方案。

DPO解決方案

針對上述信號測試測量方面的挑戰，Tektronik公司推出一個理想的解決方案—DPO(數字熒光示波器)。

DPO采用Tektronix公司專有的信號采集技術DPXTM，使其捕獲速率達到400000個波形以上，傳統DSO的波形捕獲率為每秒幾百個到上千個波形。。任何難以捕捉的毛刺、欠幅脈沖和其他不常見的信號異常在DPO上能顯而易見。DPO可使用信號的三維信息實時顯示、儲存和分析復合信號(振幅，時間，隨時間變化的振幅分布情況)。圖1示出DPO信息顯示與模擬實時(ART)示波器、數字存儲示波器的比較。圖1中的模擬實時(ART)示波器可提供信息豐富的顯示(中間圖)。DSO可提供單調的兩維顯示(右面的圖)。DPO(左面的圖)以三維數據庫儲存波形的數據點，可提供類似模擬的實時顯示。

基于DPO上述特性，DPO解決方案對計算機可做到：

DPO方案對通信信號可做到：

DPO解決方案對視頻信號可做到：

DPO在計算機、通用和視頻應用實例示于圖2。

DPO內部體系結構

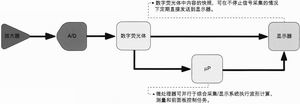

DPO采用并行處理體系結構(圖3)。DPO通過光柵掃描將數字化的波形數字?jǐn)?shù)據傳送到稱之為數字熒光體的數據庫內。該光柵系統每1/30秒將儲存在數字熒光體的信號圖像快照直接發送到顯示系統。以這種直接方式進行的波形數據光柵化，加上直接復制到顯示內存，即可加快數據處理的全過程。DPO的并行體系結構解放了微處理器，微處理器可并行于綜合采集/顯示系統執行波形計算、測量和前面板控制任務。DPO的并行體系結構不像DSO的串行處理體系結構(圖4)，DSO串行處理體系結構在信號采集過程中需要微處理器的參與。因而降低了系統的波形捕獲速率。較高的波形捕獲速率會增加捕獲信號異常的概率。圖5示出DPO與DSO波形捕獲速率的比較。

示波器的捕獲速率為：

                           采集(掃描)時間

捕獲速率=

       采集(掃描)時間+系統(掃描)釋放時間

對任何示波器來說，在顯示更新周期中都一直有釋放時間，在這段時間內不能采集信號。在釋放時間提高時，被測信號中重復率低的異常事件被觀測到的概率將會下降。

下面舉例加以說明DPO與DSO捕獲概率的不同。

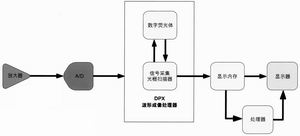

對于1MHz方波信號、1ms/格時基設置、脈沖畸變大約每秒發生一次(或每100萬個循環發生一次)的實例，典型的DSO采集時間為10ms、系統釋放時間4ms(典型)，其捕獲概率在一秒后為0.4%；而DPO所采用的DPXTM(見圖6)的采集時間為10ms、系統釋放時間為20ms(典型)，其捕獲概率在一秒后為33%。而DPO和DSO查看一個問題的時間分別為6秒(概率約為90%)和15分鐘(概率約為90%)。這足以說明DPO并行處理結構的優越性。
