3500W與6000W高檔開關電源的剖析（2）

摘要：剖析了直流輸出48V/70A與350V/10A兩種3500W和48V/112A與350V/17A兩種6000W高檔開關電源的電路設計與元器件應用特點，并提出了有待繼續分析的問題。

關鍵詞：功率因數校正；Buck?Boost變換器；分段式控制

4??? 6000W電源剖析

??? 經實體解剖證實，兩種3500W電源的PFC貼片控制板電路結構、元器件完全相同。隨后解剖了兩種新搞到的6000W電源證明，其PFC貼片控制板電路結構與原3500W也基本相同。Ascom公司2000年投產的兩種高檔6000W電源（直流輸出48V/112A和350V/17A），是更換淘汰IBM軍用電源的工業級產品。說明了PFC控制電路設計已十分成熟，沒有必要再改。

??? 在打開6000W電源的外殼鐵蓋后，看到其大號的CBB多只高壓電容器上，均標出了廠年月為“9926”、“9938”等。其中48V/112A通信電源的散熱器加高了2～3倍，重達8kg；細看電源主板上的5只大號φ47mm磁環電感器與3500W電源相同，主功率變壓器和Boost儲能電感器的外形結構也相似相近，只是又加長了約30％或體積增大了些。后來解剖發現兩種6000W電源相同的Boost-PFC大電感器磁芯增加到4付8塊EE55組合而成；48V/112A電源的主功率變壓器改用3塊φ73mm扁平磁環疊合而成。

??? 6000W電源的MOSFET均改用工業級標準型號公開的新品，是IR公司或IXYS產品，每臺電源用6只MOSFET均為SOT-227B封裝的四螺孔接線形式，并新增加一塊專用功率印制板緊固6只MOSFET的漏極、源極、柵極螺孔連線片，明顯改進了維修更換條件。功率板上的99″驅動變壓器和驅動IC?M1C4421(99″)等，與3500W電源相同。

5??? 高功率因數的實現

??? 在實體拆焊解剖原貼片式PFC控制板時發現二個非常奇怪的現象：一是PFC主芯片IC腳16驅動輸出端銅箔走線居然被懸空，不接電路板上任何其他元器件；二是IC腳14反常地接地線，它原是IC內部高頻振蕩器的CT電容器外接引腳端。為此，我于2001年底特別請教了李龍文先生，他是十年前我國最早消化、吸收、引進美國Unitrode公司專用IC的開關電源應用專家。

??? 早期問世的UC3854，作為高頻有源功率因數校正器的代表性產品，專用于大功率電源抑制諧波電流污染電網，它是國際上經典的PFC功率因數校正“綠色能源”產品，早已選作美國的國家電源工業標準。十幾年來專業期刊上發表的研究文獻，均是整體選用UC3854作為PFC電路主芯片，沒有見過停用UC3854內部高頻振蕩器和驅動輸出的8只IC組合的PFC設計。

??? 為什么3500W電源的實測PF≥0.999，能達到如此高性能指標，結論只有在調查的末尾才可得到。在充分準備之后，用特殊烙鐵頭逐一拆焊了高密度貼片PFC控制板上的近百個元器件，并逐一粘固在事先作了編號的硬殼白紙上。隨后又細致測量了每一只電阻器和電容器的實際數值；并用萬用表的R×kΩ檔（內含1?5V電池）、R×10k檔（內含9V＋1.5V電池）量程測量記錄了十幾只二極管的正向電阻值和反向電阻值，包括整流、開關、穩壓二極管，肖特基二極管等。

??? 圖7是放大的PFC控制板8只IC各引腳銅箔走線實體布局圖。經過反復測查兩面的穿心焊點連線之后，可繪制真實的PFC控制板電路圖。現給出主芯片M1-UC3854（假代號53H1747）與其他7只IC內部單元電路相連的關系網圖（圖8）。并給出PFC控制板經插腳與電源整機主板上重點器件的連線簡圖（圖9）。

圖7??? 放大加工后按銅箔走線和焊點繪制的8只IC與阻容等連線圖

圖8??? PFC控制板上主芯片M1與7只輔助IC內部單元電路關系網圖

圖9??? PFC控制經插腳與電源整機主板上主要元器件連線簡圖

??? 兩種3500W電源主板上完全相同的PFC控制板電路，它的奇特之處在于：其主芯片UC3854只利用了內部電路的前半部分，即線性模擬乘法器和電流誤差放大器等；而其他重要的單元電路，如高頻振蕩器、PWM比較器、R-S觸發器、邏輯控制電路和開關脈沖預放大驅動器，卻反常地留給了PFC控制板上其他IC（LM319，LM339，LM358和LM393，74C00，74C04等共7只）來分別完成，設計者獨辟新路，是為了擴大主芯片控制范圍。

??? PFC控制板是電源整機實現高功率因數值的指揮中心。它分3路分別經3個插頭焊腳送往3大功率器件，對3500W高檔電源3個環節實現控制：

??? 1）電網輸入整流器P425??? 單相全波整流可控橋，二可控端為G1、G2；

??? 2）Buck-PFCIGBT功率開關管??? 實行分段式控制，在三相或單相輸入時工作狀態不同；

??? 3）Bcost-PFCMOSFET功率開關管??? 控制脈沖經腳10輸出，又經驅動IC放大。

??? 對兩種3500W大功率電源整機通電加載，在較重負載時實測PF≥0?998，充分證明了PFC功率因數校正器電路系統的性能高超、設計成熟、巧妙獨特。它在電路整體結構上是一個Buck-Boost組合的PFC控制電路，對IGBT開關管采用分段式控制，即當市電輸入電壓為三相380V時，全波整流器輸出的100Hz低頻脈動電壓峰值達570V左右，則PFC控制板自動送出PWM脈沖到Buck電路的IGBT柵極，以PWM方式對其輸出開關脈沖先作降壓處理，再送往Boost變換器儲能電感和MOSFET、二極管等。當市電輸入電壓為單相220V時，全波整流器的輸出脈動低頻電壓峰值約310V，于是控制電路自動關斷IGBT柵極的方波電壓，使Buck失效，IGBT開關不再衰減脈動電壓。

??? 在家庭實驗條件下只有單相220V電壓。此時IGBT處于導通狀態，在功率管IGBT柵極實測到的電壓波形不是PWM矩形波，而是310V、100Hz脈動電壓波形。因為柵極與射極處于直通狀態。

??? 圖10給出了在空載惡劣條件下，實際測量打印的48V、70A通信電源市電輸入電流波形，和最敏感變壞的電流諧波與功率因數值：輸入電流波形變為尖窄脈沖、且相位明顯偏離輸入電壓的正弦波相位；總電流諧波高達56.2％（3次諧波為41.9％，5次為26.9％，7次15.8％，9次14.2％等）；功率因數值劇降到0.456，比350V特種電源空載時的PF=0.859差了許多（它的電流總諧波僅21.5％、3次諧波14.6％，5次為10.5％，7次5.2％，9次1.9％等）。

??? 當48V電源加載到440W后，其市電輸入電流波形明顯轉好，相位偏離也減小，敏感的電流總諧波降至15％，功率因數值大幅提高到0.958，雖然它接近350V電源加載到400W后的PF=0.989，但細看比較48V電流波形，顯然臺階突起仍多尖，不如前者更接近正弦波形，且350W電源的加載后電流總諧波又顯著減小到6.3％。當48V電源再加載到942.8W時，其電流波形也進一步改善為小臺階，電流總諧波又降至7.1％，PF=0.987。當48V電源加載到1385W時，輸入電流波形才接近正弦波，PF=0.995，電流總諧波降到4.0％。（見圖10，圖11，圖12與表2）。

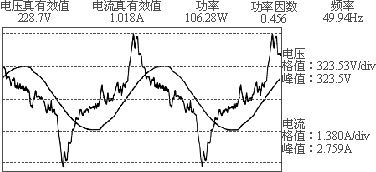

(a)市電輸入電壓電流波形

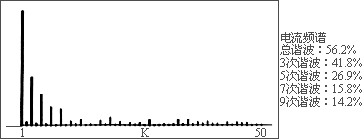

(b)電流頻譜

圖10空載惡劣條件下測量打印48V/70A電源市電輸入波形、電流頻譜

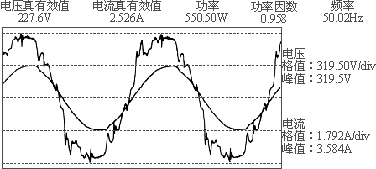

(a)市電輸入電壓電流波形

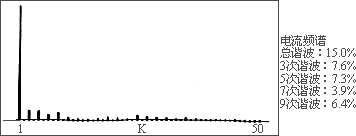

(b)電流頻譜

圖11加載440W后測量打印48V電源市電輸入波形、電流頻譜

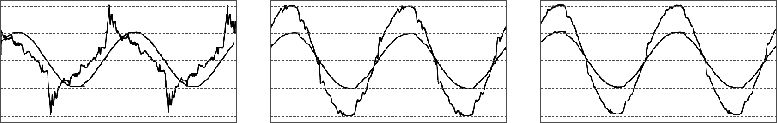

(a)極輕載229.5V,1.020A,150.83W,PF=0.645

(b)中載Ⅰ：226.0V,4.225A,942.80W,PF=0.987

(c)中載Ⅱ：223.7V,6.223A,1385.04W,PF=0.995

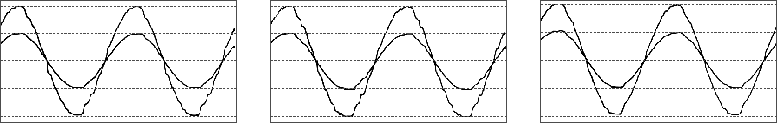

(d)中載Ⅲ：221.6V,8.264A,1826.50W,PF=0.997

(e)重載Ⅰ：219.3V,10.362A,2268.30W,PF=0.998

(f)重載Ⅱ：217.6V,12.013A, 2610.56W,PF=0.999

圖12??? 測量打印48V/70A電源在另6種不同負載時的市電輸入波形

表2??? 48V/70A電源在九種不同負載時的功耗、功率因數、電流總諧波、電壓總諧波

??? 分別在空載、輕載、中載、重載、滿載等多種不同條件下，測量打印了多臺48V電源和多臺350V電源的許多波形、諧波數據、PF值后，發現每種電源正常工作時的特性參數基本相似，大同小異。350V電源多臺的主要性能指標，都明顯高于多臺48V通信電源。

6??? 問題

??? 下面為大功率開關電源技術研究者擺出了一些疑問和困惑。

??? 實體解剖48V/70A電源主板電路元器件，發現兩個意外的反常設計：一是直流輸出端沒有并聯泄放電阻，造成空載時副邊整流回路電流劇減；二是主功率變壓器原邊繞組沒有串接附加諧振電感器，導致全橋變換器滯后臂開關管輕載時不能實現零電壓軟開關，使損耗大增。而相比較之下，350V電源不但原邊繞組串接了鐵硅鋁磁環的附加諧振電感器，而且副邊整流后還增加了先進的有源箝位電路。這究竟是IBM電源各個專題組的設計失誤造成？還是48V中低壓輸出大電流電源實際存在的設計難題？或是艦上工作條件無空載？請國內專家幫助分析。

7??? 測量儀器介紹

??? 杭州遠方儀表廠2001年生產的PF9811智能電量測量儀，是測量各種電源多項電參數，并能夠進行記錄、數字處理、微機傳輸的的專用設備。它對電網電壓、電流、功耗、功率因數等測量精度達1/1000；并提供專項測試軟件給計算機。電源通電加載后它有4個紅光顯示屏同時給出4種電參量瞬態值。當需要測量并打印出電源的市電輸入交流電壓和電流波形、功率、PF等時，只須按下“鎖存”鍵，此時4個顯示屏給出的數據，均轉為特定負載條件下的穩態值，它們經RS-232接口送給計算機。按PF9811專用軟件，每次連續打印出2頁測試報告。第1頁是圖3中市電輸入電流波形、電壓波形、頻譜特性；第2頁是表1中1～50次電壓諧波、電流諧波數據群。

??? 特別是能精確打印出某個負載時電源市電輸入電流波形，能最直觀靈敏真實地反映PFC電路控制電源系統的功率因數校正結果。這為進一步深入解剖、參數試驗、改進設計，提供了關鍵的判斷依據和監測對象。這種“三合一”高檔測量打印方法（PF9811＋聯想電腦＋專用軟件），是深入研究全橋變換器移相控制ZVS大功率開關電源的重要手段。
