這些大尺寸全高清顯示器或電視在為消費者提供更佳的觀看體驗的同時，也伴隨著功率消耗水漲船高的問題。較高的功率消耗會直接增加消費者的電費開支，而且與節能環保的趨勢相背離。有鑒于此，各國政府及規范機構紛紛出臺或更新針對電視的能效規范，如美國環保署(EPA)發布的“能源之星”3.0版電視規范自2008年11月1日開始生效。這規范中就涵蓋了支持全高清的電視的規范，如圖1所示。這規范針對不同顯示技術(如液晶、等離子、背投等)呈現中立，也就是不論技術為何，只需要遵循共同的能效規范即可。除了美國的“能源之星”，歐盟、日本和中國也正在修訂相關的規范標準，制定電視的工作能耗要求。

LIPS解決方案取代傳統電源方案

在各種類型的全高清電視中，較大尺寸液晶電視的份額最大。所以本文主要圍繞液晶電視來展開探討。為了降低較大尺寸液晶電視的電能消耗，使其符合各種能效規范，并幫助降低系統成本及減小解決方案尺寸，使液晶電視更受消費者歡迎，就液晶電視電源而言，我們可以采取通過多種途徑。

傳統液晶電視電源主要包括交流/直流(AC/DC)轉換、直流/直流(DC/DC)轉換及高壓逆變器這幾個部分。AC/DC和DC/DC位于同一塊電路板，而逆變器為獨立電路板，通常與液晶面板一起提供。其中，AC/DC電源部分，市電110Vac/220Vac電壓經過整流、功率因數校正(PFC)和濾波，轉換為200V/400V的直流高壓。由于傳統逆變器的輸入電壓要求是24V，所以PFC的輸出電壓200V/400V電壓須經過降壓轉換，產生多路的輸出電壓，其中一路24V電壓提供給逆變器，即再經過直流-交流(DC/AC)轉換為超過1,000 V甚至達2,000V的高壓，去驅動液晶面板的CCFL背光燈。這種標準24V逆變器液晶電視開關電源的功能框圖如圖2所示。

圖1：“能源之星”電視產品3.0版規范中針對部分特征尺寸電視的工作能耗要求。

目前市場上的液晶電視電源中，這種傳統的電源仍然占多數。而針對26英寸及以上尺寸的液晶電視，近年來涌現出一種新的逆變器概念——高壓液晶顯示集成電源(LCD Integrated Power Supply，縮寫為LIPS)。與逆變器位于獨立電路板的傳統電源不同，這種LIPS解決方案將AC/DC、DC/DC和逆變器結合在同一塊電路板上，在經過對市電進行整流、PFC和濾波并獲得200V/400V直流電壓后，會直接采用200V/400V電壓作為逆變器的輸入，通過DC/AC升壓轉換為液晶面板所需的超過1,000V甚至達2,000V的高壓。這樣就消除24V轉換段，減少了先降壓至24V再大幅升壓背光源用一兩千伏高壓過程中存在的大量功率損耗，從而提升系統能效，減少底盤發熱量，并降低總成本。

圖2：采用標準直流24V逆變器的傳統液晶電視開關電源框圖。

在這方面，安森美半導體與Microsemi公司合作，結合雙方專長，提供適合多種功率等級的高壓LIPS整套解決方案。目前，已合作開發針對32英寸液晶電視的LIPS解決方案(如圖3所示)。在系統主板電源方面，這解決方案采用了安森美半導體的NCP1606 PFC控制器，以及充當輔助開關電源的NCP1351 PWM控制器；而在LIPS逆變器部分，采用了Microsemi使用軟開關技術的LX6503移相全橋驅動器，它可以在固定工作頻率進行零電壓開關(ZVS)。與半橋架構相比，這種全橋逆變器解決方案具有顯著優勢，如減少電磁干擾(EMI)和功率損耗，同時改善背光燈的驅動電流波形，橋上無需使用額外的功率二極管，這全橋結構所采用的4個MOSFET和變壓器中的電流規格是半橋結構的一半，它能夠通過隔離變壓器直接驅動功率MOSFET，更易于實現初級端過流保護(OCP)等。

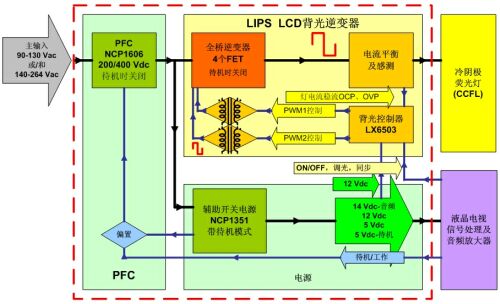

圖3：安森美半導體針對32英寸液晶電視的全橋高壓LIPS解決方案功能框圖。

為了更好應對市場對更大尺寸LIPS液晶電視的需求，安森美半導體正在開發下一代的LIPS液晶電視參考設計，并計劃于2009年中推出46/47英寸參考設計。在LIPS逆變器部分，采用與32英寸方案相同的全橋逆變器和背光控制器LX6503，但輸出功率大幅提高，可以驅動更多的CCFL燈。而在系統主板電源方面，可以根據具體設計要求來靈活選擇安森美半導體的解決方案，如NCP1601、NCP1606或NCP1631等PFC控制器，以及NCP1351或NCP1379等PWM控制器。這新的解決方案采用帶有繼電器的專用待機開關電源，支持低至150mW的超低待機能耗。這解決方案電路板上的元件高度低于16mm(系統總度度低于20mm)，支持更纖薄液晶電視設計。安森美半導體的這些液晶電視參考設計完全符合“能源之星”規范對全高清電視的能耗要求，并有較大的裕量。

值得一提的是，美國/北美和中國/歐盟等不同區域市場對電源的要求不盡相同，安森美半導體針對世界上不同區域的不同電源要求，提供相應的電源解決方案，旨在優化設計、縮小系統尺寸及降低成本。

采用新穎PFC架構支持超薄全高清電視設計

眾所周知，液晶電視的厚度如今已經可以做到較薄，最新的趨勢是電子模塊部分厚度趨向低于10mm。如此纖薄的厚度，給電源設計帶來更苛刻的挑戰，如需要使用低高度的變壓器(這對要考慮隔離和漏電的高壓LIPS特別關鍵)或多個部件(PFC線圈)串聯，并采用低高度的散熱片，對部件進行水平安裝，且將垂直插入的所有電容的高度限制在低于10mm。

而在PFC方面，采用安森美半導體的NCP1606和NCP1654等PFC控制器，已經可以將液晶電視厚度降到較低，而為了支持低至10mm的極纖薄設計，可以采用兩顆相對較小的NCP1601芯片，采用交錯式架構來予以實現，如圖4所示。所謂交錯式PFC，其主要想法是在原本放置單個較大PFC的地方并行放置兩個功率為一半的較小PFC。這兩個較小PFC以180°的相移交替工作，它們在輸入端或輸出端累加時，每相電流紋波的主要部分將抵消。

圖4：采用兩顆NCP1601 PFC控制器實現的交錯式PFC架構的功能框圖。

為了給客戶提供更多選擇，安森美半導體還計劃于2009年推出新的交錯式PFC控制器NCP1631。這是一種單芯片解決方案，替代2顆NCP1601，但可以實現同樣的極低設計高度，適合10mm厚度的極纖薄液晶電視設計，還擴展功率范圍，減少電流紋波。

待機能耗趨向低于100mW？

液晶電視的待機能耗是另一個值得關注的點。2008年11月開始生效的“能源之星”3.0版電視規范針對待機能耗的標準是低于1W。盡管這標準不是強制要求，但在市場上仍然具有很高的指導意義。

液晶電視的待機能耗未來將進一步降低。例如，在增加小型專用微處理器的條件下輸出功率為50W時能耗低于600mW，采用專用待機開關電源條件下能耗低于400mW，及采用專用待機開關電源并增加繼電器(從而在待機時斷開所有PFC和開關電源)時能耗低于200mW。如果制造商要使用更加“綠色”的技術來將產品差異化，樹立更高的品牌形象從而提升利潤率，就需求進一步改進設計，使得待機能耗低于100mW可能成為下一波重要趨勢。

本文小結

提供1,080線逐行掃描(1,080p)垂直分辨率的全高清技術正受到越來越多消費者的青睞。本文以支持全高清的較大尺寸液晶電視為例，分析了全高清電視電源的發展趨勢，探討了旨在降低能耗、減小尺寸的架構及技術創新途徑，如通過液晶顯示集成電源(LIPS)消除傳統的24V逆變器電源、以及采用新穎的交錯式架構減小PFC模塊厚度從而支持極纖薄全高清電視的設計等。作為全球領先的高能效電源管理解決方案供應商，安森美半導體提供高性能的電源解決方案及參考設計，幫助電子制造商縮短符合全球不同應用市場要求的全高清電視產品的開發周期，加快上市進程。

供稿：安森美半導體
