ADI公司的ADSP-SC57x/2157x系列處理器是單芯片多核SHARC處理器,集成兩個增強型SHARC+?內核和先進的DSP加速器.利用這些器件可實現出色的音質和更高性價比,更可靠的音頻系統,提升音頻體驗.目標應用包括汽車高級音響,消費級和專業級音響以及需要高性能浮點性能的工業系統.本文介紹了ADSP-SC57x/2157x系列優勢和特點,框圖,ARM CortexA-S處理器框圖,SHARC處理器框圖和SHARC+SIMD核框圖以及評估系統ADSP-SC573 EZ-KIT主要特性,框圖,電路圖和材料清單.

　　ADSP-SC57x/2157x處理器是新型、高性能、高效、實時系列的一部分，集成兩個增強型SHARC+?內核和先進的DSP加速器（FIR、IIR）。ADSP-SC57x/ADSP-2157x系列的功耗低于2瓦，使新處理器系列的功效比以前的SHARC產品高5倍以上，與 ADSP-SC58x/2158x SHARC產品旗鼓相當。該優勢針對各種應用提供業界領先的數字信號處理性能，在這些應用中熱管理設置功耗限制或不容許較高的風扇成本和較低的風扇可靠性。此類應用包括汽車、消費電子和專業音頻、多軸電機控制和能源分配系統。

　　ADSP-2157x系列專為需要DSP協處理器并包括兩個SHARC+內核和一個匹配DSP內核的外設集的應用而設計。

　　新的代碼兼容增強型SHARC+內核提供較高的時鐘速率和功效，增加了指令/數據緩存選項、原生雙精度浮點支持和其他一些新的指令。ADSP- SC57x/2157x系列針對低功耗而設計，采用低泄漏CMOS工藝，在105°C環境下提供450 MHz頻率，在較高性能下提供未來實施方案發展規劃。超過2 MB的快速片內SRAM和DDR3/2/LP接口提供高效的實時性能，同時存儲器子系統包括高級DMA引擎的主要增強特性以實現同步輸出傳輸。

　　在軟件IP保護日益成為工業安全領域的一個關切話題的情況下，該系列包括ARM? TrustZone?安全功能和板載加密硬件加速器。針對可靠性至關重要的應用，存儲器奇偶校驗和糾錯硬件具有較高的數據完整性。針對當今的復雜應用，新型ADSP-SC57x/ ADSP-2157x系列具有整體集成和低功耗特性，可節省大量BOM和電路板面積，降低設計復雜度，加快產品上市。

　　ADSP-SC57x/2157x受ADI屢獲獎項的Crosscore? Embedded Studio開發工具套件支持，為設計工程師提供了交互式實時開發工具，幫助其優化設計、縮短上市時間。

　　此外，ADI和Micrium合作提供μC/OS-II?和μC/OS-III?實時SHARC+內核。該兼容型ICE-1000/2000仿真器便于開發、測試和調試高級應用。配合CrossCore Embedded Studio使用，這些仿真器為現在利用ARM CoreSight?的全部JTAG兼容型ADI處理器提供最新支持。

　　ADSP-SC573優勢和特點：

　　單芯片SOC針對BOM成本和電路板面積而優化

　　集成雙通道SHARC+浮點DSP內核和ARM? Cortex?-A5處理器

　　可擴展的性能和特性

　　ADSP-SC58x獲得成功的系列產品的較低成本衍生產品

　　一流的低功耗浮點DSP性能，功耗低于2W

　　5.4GFLOPs、1.8GMACS浮點SHARC+ DSP性能（2x 450MHz）

　　支持105°C環境，減少散熱器、無需風扇以提高可靠性和魯棒性

　　集成并優化低功耗連接引擎

　　具有FPU和Neon? DSP擴展的行業標準ARM? Cortex?-A5（450MHz時，720DMIPS）

　　集成增強型外設，包括千兆以太網（帶AVB）、MLB、USB、CAN和SDIO

　　面向高級浮點實時DSP應用

　　易于使用的確定性DSP編碼器，其性能高達以前SHARC的兩倍

　　代碼兼容型SHARC+內核和雙精度浮點支持、字節可尋址能力、可選L1緩存模式和分支預測

　　每個SHARC+內核具有大容量片內（2×）384KB L1 SRAM/緩存、1MB共用的大容量L2 SRAM和高級DMA特性

　　高性能外部存儲器接口，包括DDR3L支持（僅提供BGA封裝）

　　無縫DSP數字音頻接口，包括4個完整的SPORT（帶I2S）、SPDIF和采樣速率轉換器

　　多個串行接口，包括四通道SPI、I2C、UART

　　支持具有高速鏈路端口的可擴展多器件架構

　　通過加密加速器和OTP存儲器提供先進的安全保障

　　實現IP保護、快速安全啟動和安全網絡連接

　　奇偶檢驗數據完整性或ECC保護型SRAM和故障管理單元

　　多個產品選項

　　400引腳、17mm x 17mm BGA封裝

　　易于使用的高級開發工具

　　CrossCore Embedded Studio （CCES）提供優化的C/C++編譯器、DSP庫和項目實例

　　SigmaStudio?支持產品提供大量經過優化的音頻庫和易于使用的圖形音頻開發和調整工具，使產品更快上市

　　SHARC+和ARM? Cortex?-A5內核上的Micrium μC/OS-II?和μC/OS-III?實時內核以及Micrium USB主機、USB設備和在ARM? Cortex?-A5上運行的文件系統堆棧

　　具有完整的參考原理圖和PCB設計細節的ADSP-SC573-EZLITE開發套件

　　高速JTAG仿真器（ICE-1000/2000）便于開發、測試和調試高級應用

　　全面的汽車應用支持

　　經優化的免版權費以太網AVB堆棧由ADI公司所開發和支持

　　AUTOSAR MCAL驅動器

　　許多其他第三方算法和軟件組件，包括高級ANC和多維環繞聲

　　嵌入式Linux支持ARM? Cortex?-A5內核

　　基于Buildroot的發行版

　　在基于Linux的主機上集成CCES

　　支持內核和應用程序調試

圖1.ADSP-SC573框圖

圖2.ADSP-SC573 ARM CortexA-S處理器框圖

圖3.ADSP-SC573 SHARC處理器框圖

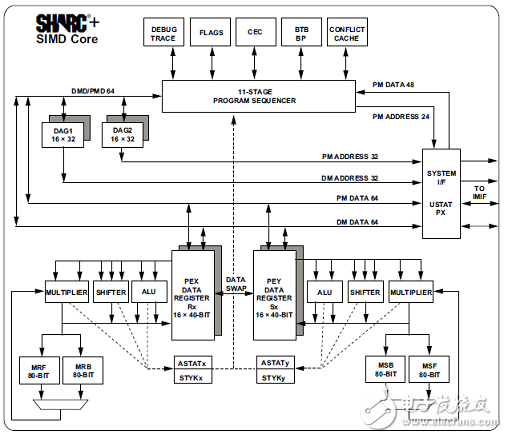

　　圖4.ADSP-SC573 SHARC+SIMD核框圖

　　評估系統ADSP-SC573 EZ-KIT

　　Thank you for purchasing the Analog Devices， Inc. ADSP-SC573 EZ-KITevaluation system.

　　The EZ-KIT contains an expansion interface 3 （EI3）。 This interface provides for connecting with daughter boardsto expand on the functionality of the EZ-KIT.

　　The evaluation board is designed to be used in conjunction with the CrossCore Embedded Studio? developmentenvironment for advanced application code development and debug such as：

　　? Create， compile， assemble， and link application programs written in C++， C， and assembly

　　? Load， run， step， halt， and set breakpoints in application programs

　　? Read and write data and program memory

　　? Read and write core and peripheral registers

　　圖5.評估系統ADSP-SC573 EZ-KIT外形圖

　　評估系統ADSP-SC573 EZ-KIT主要特性：

　　? Analog Devices ADSP-SC573 processor

　　? 400 ball BGA

　　? 25 MHz oscillator

　　? DDR3 Memory

　　? 128Mx16 bit （2Gbit ）

　　? Micron MT41J128M16JT-125

　　? 1.5V

　　? SPI Flash （SPI2） Memory

　　? 128Mbit

　　? Windbond32M-bit Serial Flash Memory with Dual and Quad SPI （W25Q32）

　　? Single/Dual/Quad SPI

　　? SPI EEPROM

　　? Microchip 4K I2C Serial EEPROM （24AA04）

　　? Ethernet

　　? Texas Instruments 10/100/1000 Ethernet Physical Layer （DP83865）

　　? Broadcom BroadR-Reach? Single Port Automotive Ethernet Transceiver （BCM89810）

　　? Cirrus Logic Fractional-N Clock Multiplier （CS2100）

　　? Two RJ45 connectors

　　? Audio

　　? Analog Devices 12 Channel， High Performance， 192kHz， 24-Bit DAC （ADAU1962A）

　　? Analog Devices Quad ADC with Diagnostics （ADAU1977）

　　? Analog Devices Quad Analog-to-Digital Converter （ADAU1979）

　　? 12 RCA connectors. 12 outputs or 8 outputs/4 inputs

　　? Universal Asynchronous Receiver/Transmitter （UART3）

　　? FTDI USB to UART （FT232R）

　　? USB micro-B

　　? CAN

　　? NXP Enhanced fault-tolerant CAN transceiver （TJA1055）

　　? NXP High-speed CAN transceiver for partial networking （TJA1145）

　　? Two RJ11connectors

　　? A2B

　　? Analog Devices Automotive Audio Bus A2B Transceiver （AD2410）

　　? Two DuraClik connectors

　　? Debug Interface （JTAG and Trace）

　　? ICE-1000 emulator

　　? JTAG 10-pin 0.05” header

　　? JTAG and Trace 38-pin Mictor connector

　　? LEDs

　　? Eleven LEDs： one power （green）， one board reset （red）， eight general-purpose （amber） and one fault （red）

　　? Pushbuttons

　　? Four pushbuttons： one reset and three IRQ/Flag

　　? EI3 connector

　　? SMC

　　? EPPI

　　? SPORT

　　? SPI

　　? UART

　　? TWI

　　? TMR

　　? GPIO

　　? RESET

　　? GND/3.3V/5V output

　　? External power supply

　　? CE compliant

　　? 12V @1.5 Amps

　　? Power measurement

　　? 0.051-ohm resistors for measuring current draw

　　評估系統ADSP-SC573 EZ-KIT包括：

　　Your ADSP-SC573 EZ-KIT package contains the following items.

　　? ADSP-SC573 EZ-KIT board

　　? Universal 12V DC power supply

　　? USB 2.0 type A to micro-B cable

　　? USB A receptacle to micro A plug

　　? Ethernet Cable

　　? SD Memory Card

? ICE-1000 emulator

圖6.評估系統ADSP-SC573 EZ-KIT主要元件布局圖

圖7.評估系統ADSP-SC573 EZ-KIT框圖

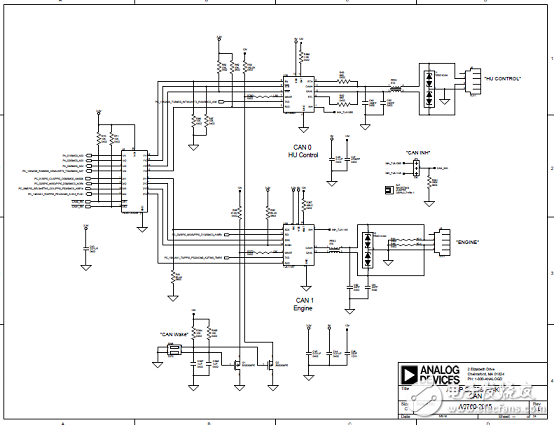

圖8.評估系統ADSP-SC573 EZ-KIT電路圖(1)

圖9.評估系統ADSP-SC573 EZ-KIT電路圖(2)

圖10.評估系統ADSP-SC573 EZ-KIT電路圖(3)

圖11.評估系統ADSP-SC573 EZ-KIT電路圖(4)

圖12.評估系統ADSP-SC573 EZ-KIT電路圖(5)

圖13.評估系統ADSP-SC573 EZ-KIT電路圖(6)

圖14.評估系統ADSP-SC573 EZ-KIT電路圖(7)

圖15.評估系統ADSP-SC573 EZ-KIT電路圖(8)

圖16.評估系統ADSP-SC573 EZ-KIT電路圖(9)

圖17.評估系統ADSP-SC573 EZ-KIT電路圖(10)

圖18.評估系統ADSP-SC573 EZ-KIT電路圖(11)

圖19.評估系統ADSP-SC573 EZ-KIT電路圖(12)

圖20.評估系統ADSP-SC573 EZ-KIT電路圖(13)

圖21.評估系統ADSP-SC573 EZ-KIT電路圖(14)

圖22.評估系統ADSP-SC573 EZ-KIT電路圖(15)

圖23.評估系統ADSP-SC573 EZ-KIT電路圖(16)

圖24.評估系統ADSP-SC573 EZ-KIT電路圖(17)

圖25.評估系統ADSP-SC573 EZ-KIT電路圖(18)

圖26.評估系統ADSP-SC573 EZ-KIT電路圖(19)

圖27.評估系統ADSP-SC573 EZ-KIT電路圖(20)

圖28.評估系統ADSP-SC573 EZ-KIT電路圖(21)

圖29.評估系統ADSP-SC573 EZ-KIT電路圖(22)

圖30.評估系統ADSP-SC573 EZ-KIT電路圖(23)

圖31.評估系統ADSP-SC573 EZ-KIT電路圖(24)

圖32.評估系統ADSP-SC573 EZ-KIT電路圖(25)

圖33.評估系統ADSP-SC573 EZ-KIT電路圖(26)

圖34.評估系統ADSP-SC573 EZ-KIT電路圖(27)
評估系統ADSP-SC573 EZ-KIT材料清單:
