優勢和特點

• 6.0Gbps JESD204B 接口
• 兩個 ADC 只需一個輸出線道 (F_S ≤ 150Msps)
• 70dBFS SNR
• 90dBFS SFDR
• 低功率：751mW (總值)
• 單 1.8V 電源
• 易于驅動的 1.5V_P-P 輸入范圍
• 1.25GHz 滿功率帶寬采樣及保持 (S/H)
• 可任選的時鐘一比二分頻
• 可任選的時鐘占空比穩定器
• 低功耗睡眠和打盹模式
• 用于配置的串行 SPI 端口

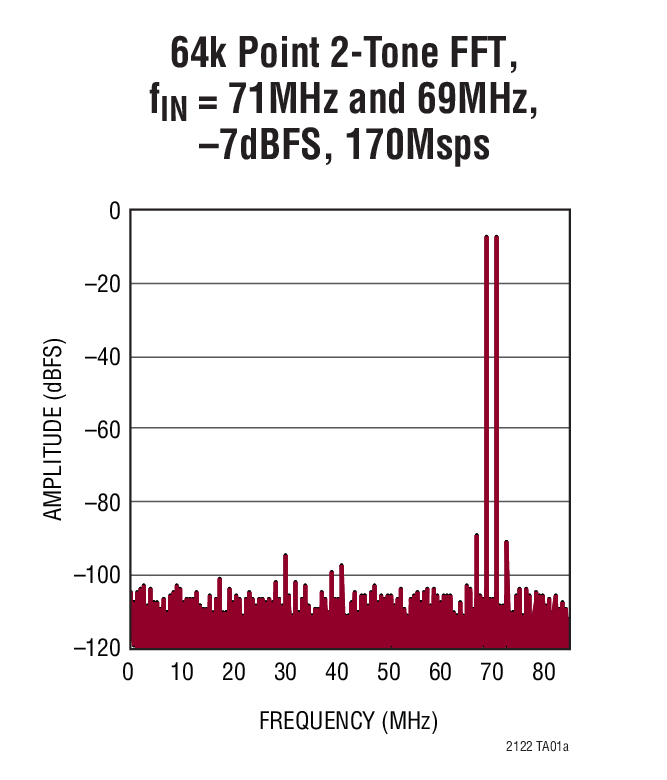

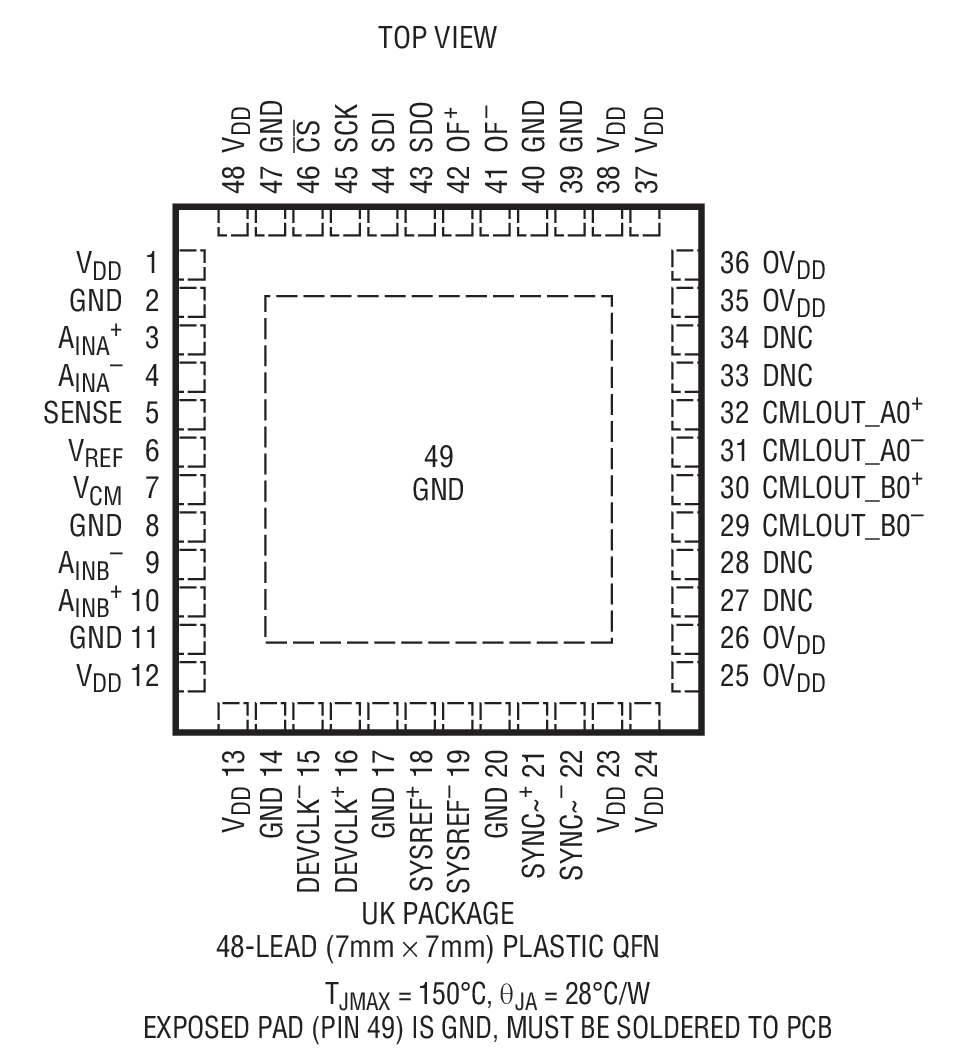

• 48 引腳 (7mm x 7mm) QFN 封裝

產品詳情

LTC^?2122 是一款兩通道、同時采樣 170Msps、14 位 A/D 轉換器，其具有串行 JESD204B 輸出。該器件專為對高頻、寬動態范圍信號進行數字化處理而設計。它非常適合于要求苛刻的通信應用，其 AC 性能包括 70dB SNR 和 90dB 無雜散動態范圍 (SFDR)。1.25GHz 輸入帶寬允許 ADC 進行高頻欠采樣。

JESD204B 串行接口通過盡量減少所需的數據線數目簡化了 PCB 設計。在 170Msps 采樣速率下，僅需要兩個 3.4Gbps 輸出線道。對于 150Msps 以下的采樣速率，兩個 ADC 可以共用同一個高達 6.0Gbps 的輸出線道。

可以利用正弦波、PECL 或 LVDS 信號對 DEVCLK⁺ 和 DEVCLK^– 輸入進行差分驅動。一個任選的時鐘一比二分頻電路或時鐘占空比穩定器在全速和多種時鐘占空比條件下保持了高性能。

應用

• 通信
• 蜂窩基站
• 軟件定義無線電
• 醫學成像
• 高分辨率視頻
• 測試和測量儀表

方框圖
