精準追頻，決定霧化性能

在醫療設備、電子煙及加濕器等霧化應用中，驅動頻率的穩定性直接影響出霧效率與一致性。然而，霧化片 (霧化發生器) 的最佳出霧頻率會隨器件差異、溫度及負載變化而偏移，使系統難以長期維持在理想的工作狀態。

傳統固定頻率PWM驅動方式難以持續匹配霧化片的最佳諧振頻點，容易造成出霧不穩定或效率下降。因此，霧化系統通常引入“追頻”機制，通過實時調整驅動頻率，使系統動態逼近最佳出霧頻點。

在追頻控制過程中，MCU需借助ADC實時采集霧化回授信號，并對PWM頻率進行精細微調。由于最佳頻點與當前頻率的偏差通常僅為幾十至數百赫茲，PWM 的頻率分辨率與調節精度成為系統性能的關鍵。

笙泉科技 MG32F02V032系列 MCU 支持高分辨率 PWM 頻率細步進調節，配合靈活的外設配置，可在最佳頻點附近實現穩定鎖定，顯著提升霧化效率與出霧一致性，滿足多種高性能霧化控制應用需求。

高品質霧化應用的精準控制方案

針對霧化類應用對頻率精度、系統穩定性與功耗控制的嚴苛需求，MG32F02V032 通過完整且高度整合的硬件資源，協助客戶輕松打造高品質霧化產品，實現性能與設計的雙重提升。

精準追頻，霧化效果更穩定
MG32F02V032內置12位1.0 Msps SAR ADC，支持采集內部穩壓源 VBUF。在霧化追頻過程中穩定、精準地檢測電路電壓變化，有效避免 VDD波動帶來的誤差，為PWM 頻率調節提供可靠依據，確保霧化過程一致、細膩且穩定。

NCO 數字震蕩器，實現細膩的 PWM 控制
獨特的NCO (Numerically Controlled Oscillator)設計，支持最高96 MHz時鐘源用于PWM輸出，無需調整主頻即可實現高分辨率頻率控制。PWM 頻率最小調節幅度僅30–50 Hz，且在微調過程中不影響其他外設運行。搭配ADC，實現高精度霧化追頻，全面提升霧化效率與使用體驗。

超低功耗，專為電池應用優化
在VDD = 3.3 V條件下，MG32F02V032 的休眠功耗低至1.25 μA，非常適合電池供電的霧化產品，有助于有效延長續航時間，幫助客戶提升產品競爭力。

豐富外設，輕松實現產品差異化
MG32F02V032 同時整合多項特色硬件資源，包括可直接驅動ARGB燈條的ASB總線、可靈活輸出邏輯控制信號的CCL模塊，讓客戶在霧化產品中快速實現燈效、控制邏輯等個性化功能，打造更具辨識度的產品設計。

一站式支持，加速產品上市
除了完善的硬件性能，MG32F02V032亦兼具出色的性價比。笙泉同步提供完整的霧化應用Demo 硬件與軟件資源，協助客戶快速導入、縮短開發周期，即使是初次進入霧化領域的開發團隊，也能高效完成產品設計并順利推向市場。

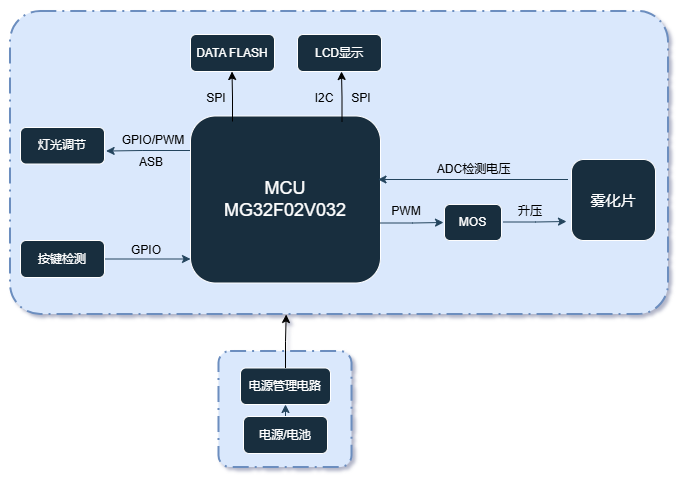

方案框圖

其他MCU選擇

除了 MG32F02V032之外，笙泉還針對不同霧化應用需求，提供多款 MCU 選擇，方便客戶在功耗、性能與成本之間進行靈活取舍。

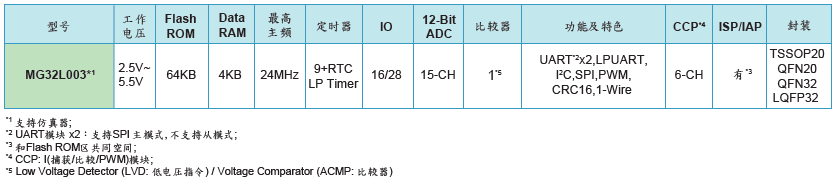

對于追求極低功耗的應用，笙泉推出了MG32L003系列。在 VDD = 3.3 V條件下，其休眠功耗僅890 nA，即使在 24 MHz 全速運行時，工作電流也僅1.8 mA，是笙泉目前功耗最低的 MCU 之一，非常適合對續航要求嚴苛的電池型霧化產品。

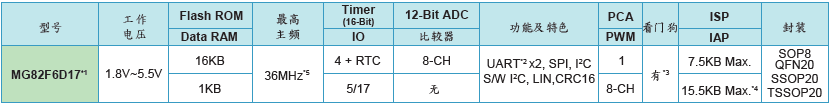

而8051架構的 MG82F6D17系列，雖然整體運算性能不及MG32F02V032，但在霧化追頻控制方面表現與MG32F02V032系列旗鼓相當，同時支持1.8 V～5.5 V的寬工作電壓范圍，設計彈性高、適配性強，是一款兼顧性能與成本的高性價比選擇。

通過多元化的MCU產品布局，笙泉能夠滿足不同層級霧化產品的設計需求，協助客戶快速選型、順利導入并實現量產。

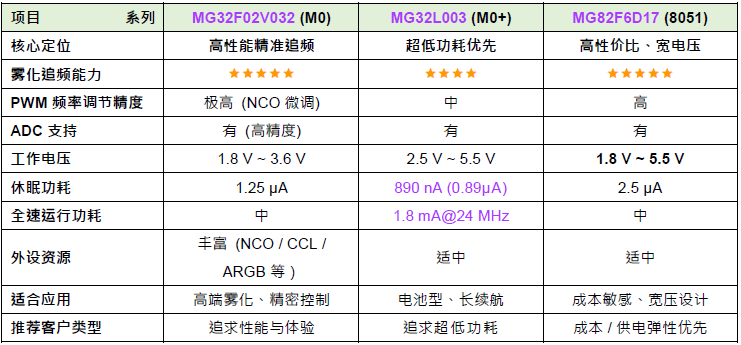

小結 (MCU選型比較)

~從高性能到極低功耗，笙泉提供多元MCU選擇，滿足各層級霧化產品的設計需求~

*另可瀏覽笙泉科技官網的產品頁面.
