優勢和特點

• 68.5dB SNR
• 90dB SFDR
• 低功率：628mW / 592mW / 545mW (總值)
• 單 1.8V 電源
• DDR LVDS 輸出
• 易于驅動的 1.5V_P-P 輸入范圍
• 1.25GHz 滿功率帶寬采樣及保持 (S/H)
• 可任選的時鐘占空比穩定器
• 低功率睡眠和打盹模式
• 用于配置的串行 SPI 端口
• 引腳兼容的 14 位版本

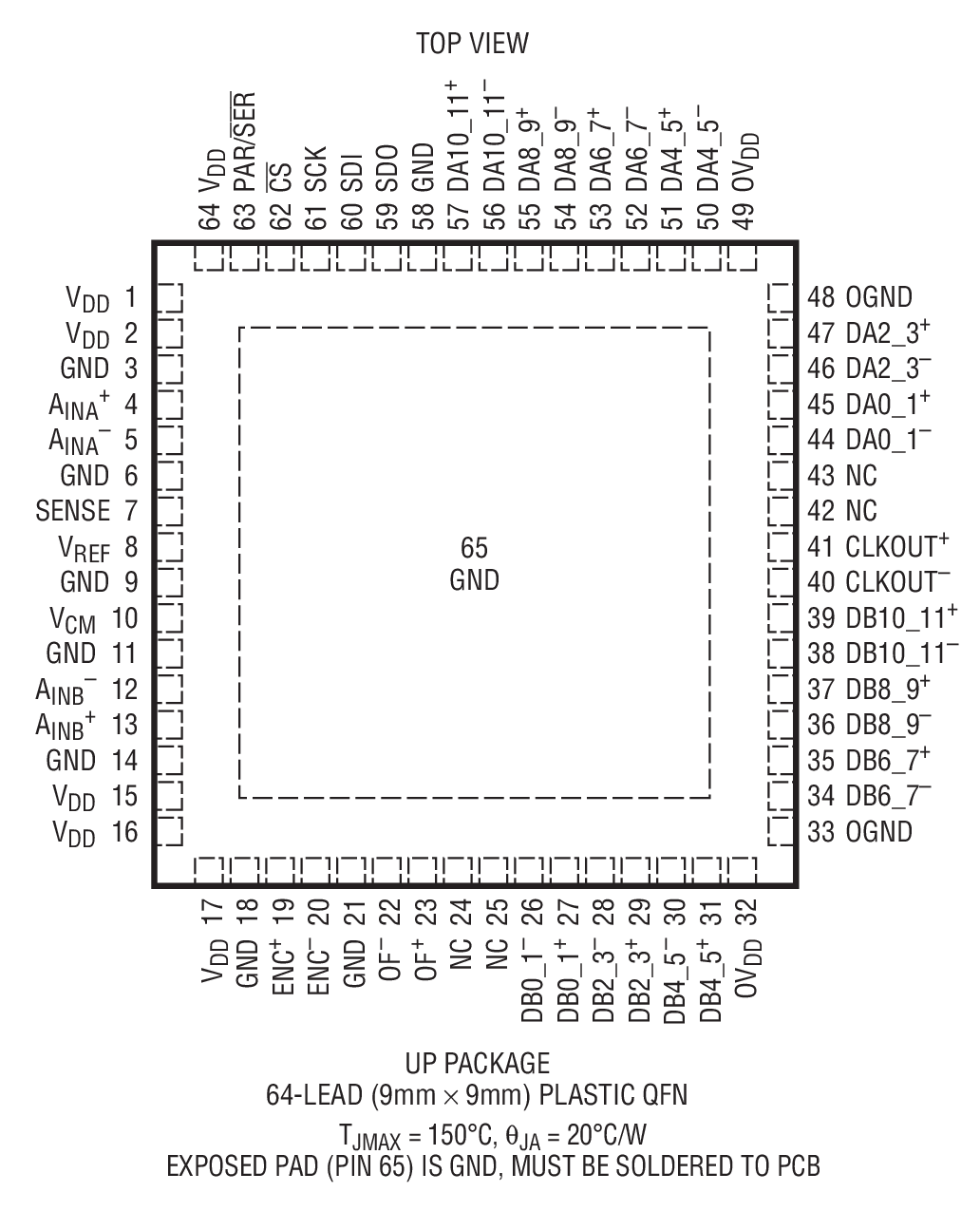

• 64 引腳 (9mm x 9mm) QFN 封裝

產品詳情

LTC^?2157-12 / LTC2156-12 / LTC2155-12 是兩通道、250Msps / 210Msps / 170Msps、12 位 A/D 轉換器，專為對高頻、寬動態范圍信號進行數字化處理而設計。這些器件非常適合要求苛刻的通信應用，其 AC 性能包括 68.5dB SNR 和 90dB 無寄生動態范圍 (SFDR)。1.25GHz 輸入帶寬使 ADC 能實現高的欠采樣比和非常低的衰減。延遲僅為?6 個時鐘周期。

在整個溫度范圍內的 DC 規格包括 ±0.26LSB INL (典型值)、±0.16LSB DNL (典型值) 和無漏失碼。轉換噪聲為 0.54LSB_RMS。

數字輸出為雙倍數據速率 (DDR) LVDS。

可以利用一個正弦波、PECL、LVDS、TTL 或 CMOS 輸入對 ENC⁺ 和 ENC^– 輸入進行差分驅動。一個任選的時鐘占空比穩定器在全速和多種時鐘占空比條件下實現了高性能。

應用

• 通信
• 蜂窩基站
• 軟件定義無線電
• 醫學成像
• 高分辨率視頻
• 測試和測量儀器

方框圖
