優勢和特點

• 5V 至 100V 輸入電壓范圍
• 1.9A 平均柵極驅動供應和吸收電流
• 邊界模式運作
• 無需借助變壓器第三繞組或光隔離器來實現穩壓
• 主端繞組反饋負載調節
• V_OUT 利用兩個外部電阻器來設定
• INTV_CC 引腳用于柵極驅動器電壓的控制
• 可編程軟起動
• 可編程欠壓閉鎖

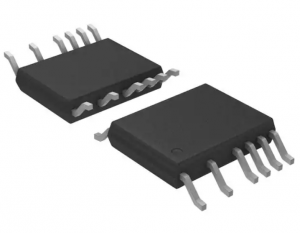

• 采用 MSOP 封裝

產品詳情

LT^?3748 是一款專為隔離型反激式拓撲結構而設計的開關穩壓器控制器，能夠提供高功率。它從一個在內部調節的 7V 電源來驅動低端外部 N 溝道功率 MOSFET。由于該器件直接從主端反激波形來檢測隔離輸出電壓，因此無需借助第三繞組或光隔離器來實現穩壓。

LT3748 運用邊界模式操作，旨在提供一款未犧牲負載調節性能的小型磁性解決方案。該器件的工作頻率由負載電流和變壓器磁化電感來設定。LT3748 的柵極驅動電路與一個合適的外部 MOSFET 相組合，因而使其能夠從高至 100V 的輸入電壓來提供高達幾十瓦的負載功率。

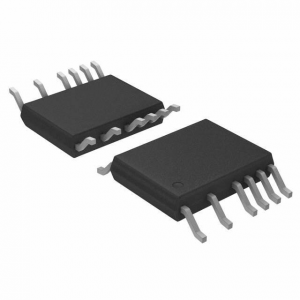

LT3748 采用高電壓 16 引腳 MSOP 封裝 (去掉了 4 個引腳)。

應用

• 隔離型電信轉換器
• 高功率汽車電源
• 隔離型工業電源

方框圖
