傳統的單相Boost PFC在應對日益增長的功率需求時，面臨著諸多瓶頸。隨著功率等級的提升，單個功率器件（開關管、二極管）和磁性元件（電感）需要承受巨大的電流和熱應力，導致器件成本、體積和損耗急劇增加，系統效率和功率密度會受到一定的限制。

而雙相交錯并聯Boost PFC通過180°的相位差，使電感電流紋波相互抵消，輸入電流紋波大幅減小，等效紋波頻率翻倍，輸入濾波器體積縮小，EMI設計更易達標。這允許設計者使用更小體積、更低成本的電感和電容，從而提高系統的功率密度。同時總功率由兩路均分，器件應力降低，效率與熱管理也可以實現優化。因此，慧能泰推出了國內首款數字CCM雙相交錯PFC控制器HP1011A，其在PF值、THD、效率、動態等指標上處于業內領先水平，同時提供了豐富的系統功能。

近些年來，隨著SiC的技術與市場的不斷成熟，其價格也是逐年走低，性價比不斷提升。由于SiCMOSFET具有開關速度快，開關損耗低，高溫導通阻抗變化小等優點。因此HP1011A搭配SiC的交錯PFC方案可實現更高的效率與功率密度，具有極強的市場競爭力。

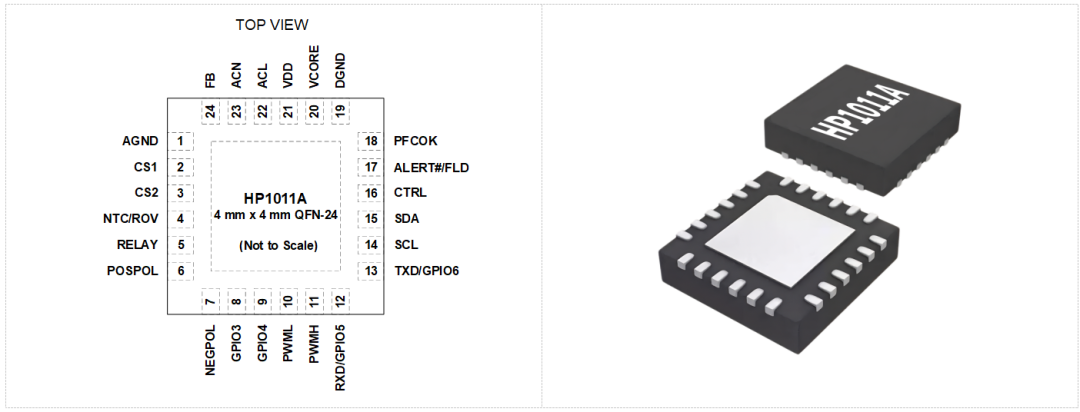

圖一：HP1011A引腳定義和封裝圖

HP1011A芯片特性

靈活的PWM控制

– PWM頻率范圍為20 kHz至200 kHz

– 抖頻功能可改善EMI

高性能控制環路

– 25 MHz ADC用于線路電壓、輸出電壓和電流檢測

– 動態性能優越

– 支持高壓直流輸入

多模式工作

– 重負載條件下的連續導通模式 (CCM)

– 輕負載條件下的斷續導通模式 (DCM)

– 零負載條件下的打嗝模式

– 高低壓可分別配置模式參數

故障保護

– 輸入過壓和欠壓保護

– 輸出過壓和欠壓保護

– 輸出采樣短路保護

– 電流CBC保護

– 過功率保護

– 外部NTC過溫保護功能

– 輸出冗余過壓保護

系統功能

– 輸出電壓參考值跟隨功率變化

– Relay的節電模式降低待機功耗

– Relay延時補償功能減小沖擊電流

– 功率計量功能

– SKIP功能可在burst模式下關閉外部驅動供電

– PFC OK指示功能

– PS ON功能

– X電容補償功能以提升PF值

?40℃到+125℃的環境工作溫度

HP1011A的典型應用

HP1011A采用4 mm x 4 mm QFN-24L封裝，集成高速ADC、比較器等高性能模擬前端，外圍電路精簡，整體方案緊湊，占用PCB面積小，節省電路板空間，有效降低BOM成本?？蓮V泛用于空調和白色家電、高性能計算機、5G/ 電信電源、工業電源、超高密度 (UHD) 電源等場景。

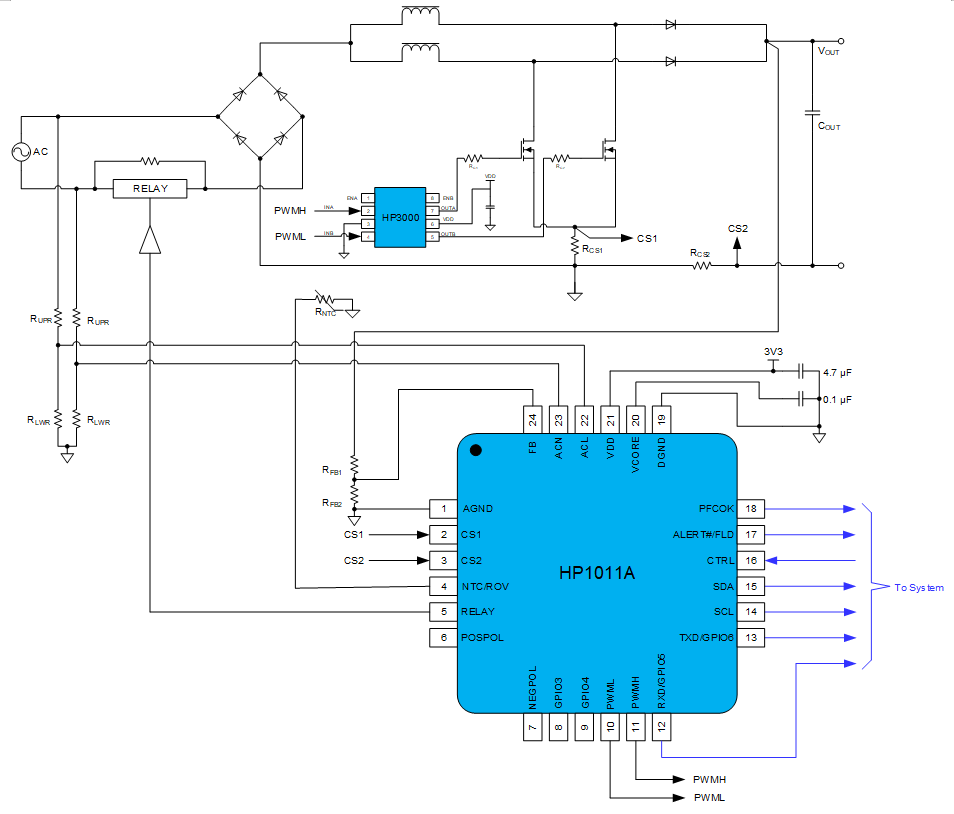

圖二：HP1011A典型應用電路圖

HP1011A系統方案的優勢

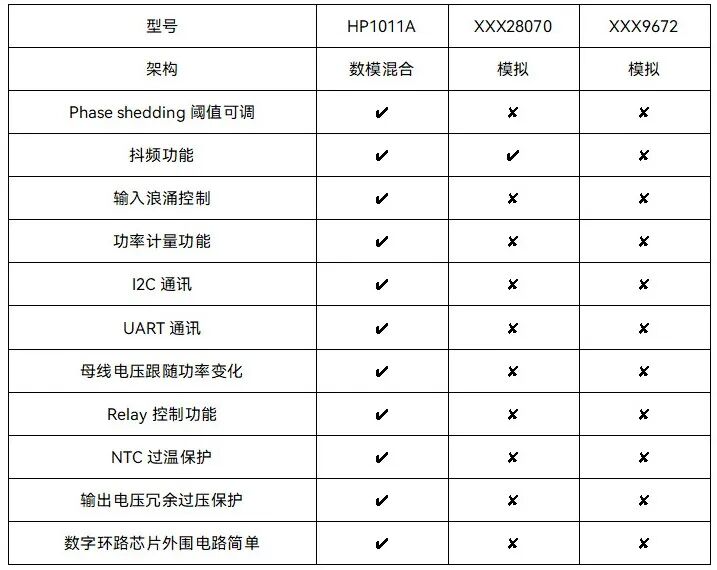

HP1011A相對于同類友商產品，具有更高的集成度、更好的靈活度、更豐富靈活的保護配置并支持多種外部通訊接口。相關對比信息如下表所示。

效率指標

采用HP1011A的1 kW交錯PFC參考設計，高壓滿載效率98.1%，低壓滿載效率96.3%。

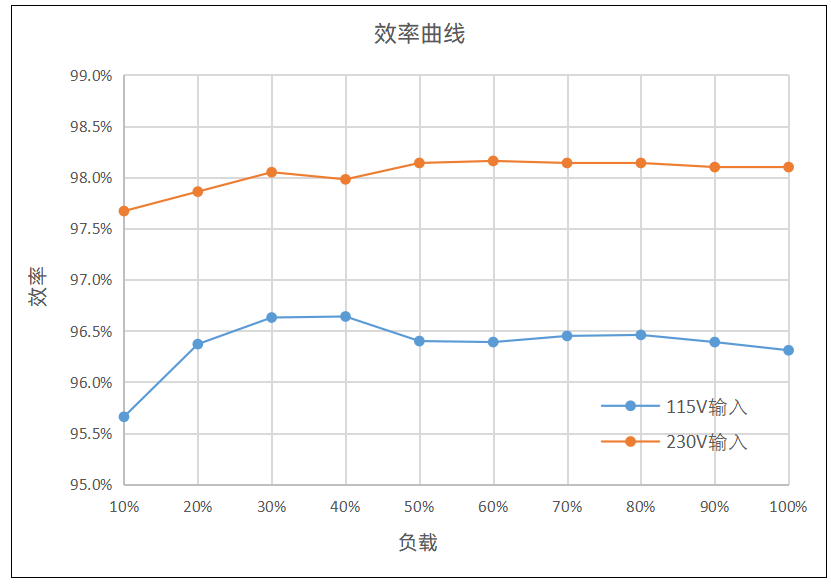

圖三：1 kW交錯PFC評估板效率曲線

PF值&THD指標

采用HP1011A的1 kW交錯PFC參考設計可以實現良好的PF值&THD指標，高低壓下滿載THD低于1.5%。

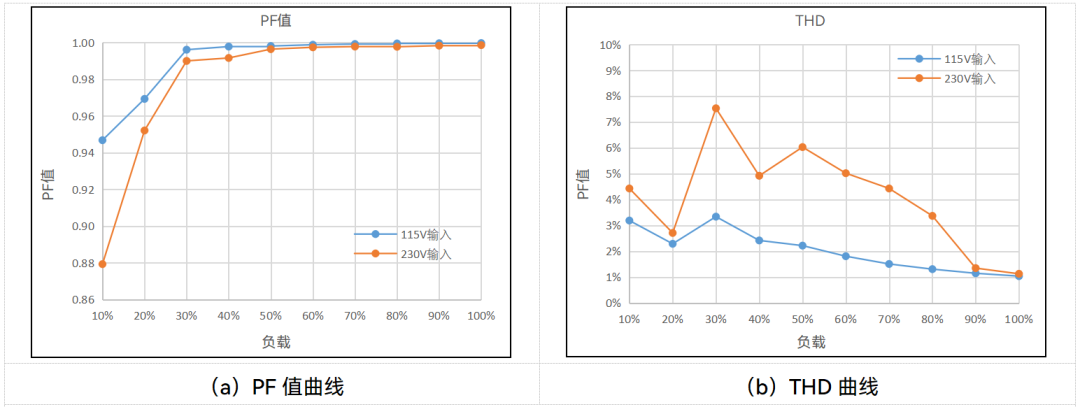

圖四：1 kW 交錯PFC評估板PF值&THD指標

穩態工作波形

高低壓輸入滿載下，系統穩態波形，可以很好地實現兩相均流。

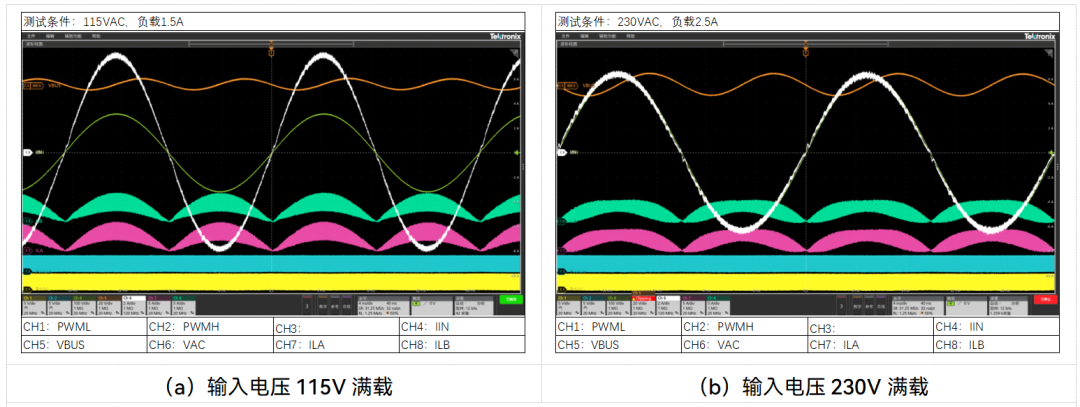

圖五：1 kW交錯PFC評估板滿載穩態波形

負載動態

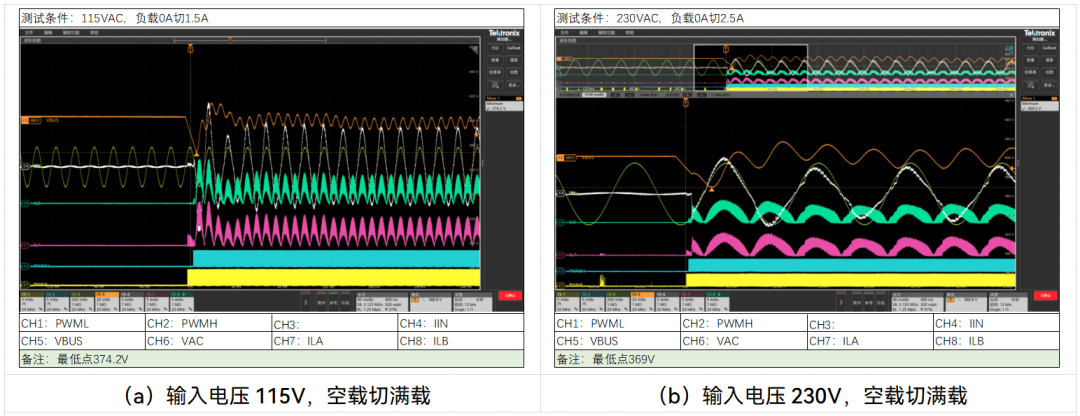

基于1 kW交錯PFC評估版測試，高壓額定滿載1 kW，低壓額定滿載600 W，輸出電容480 uF。負載空載切滿載測試，輸出電壓跌落小于35 V。

圖六：1 kW交錯PFC評估板動態指標

Phase Shedding

Phase Shedding功能，輕載時保持單相運行，可以進一步提升輕載時的效率以及PF值&THD指標。

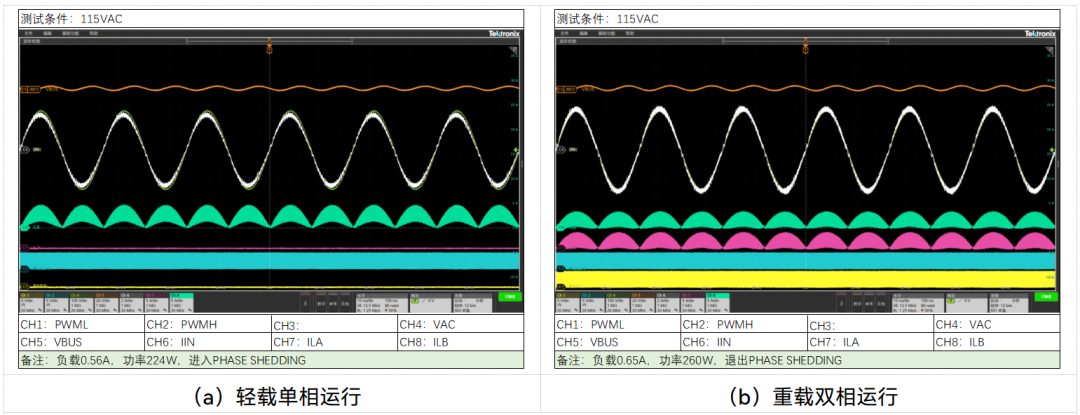

圖七：HP1011A Phase Shedding功能

HP1011A系統功能

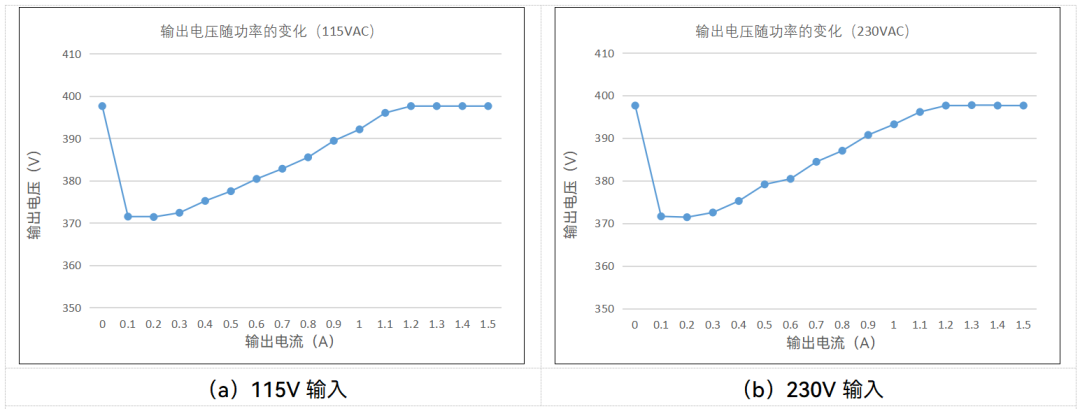

PFC輸出電壓跟隨功率變化的功能，配合后級DCDC變換器，可以幫助客戶實現系統最優效率。

圖八：HP1011A輸出電壓跟隨功率變化的功能

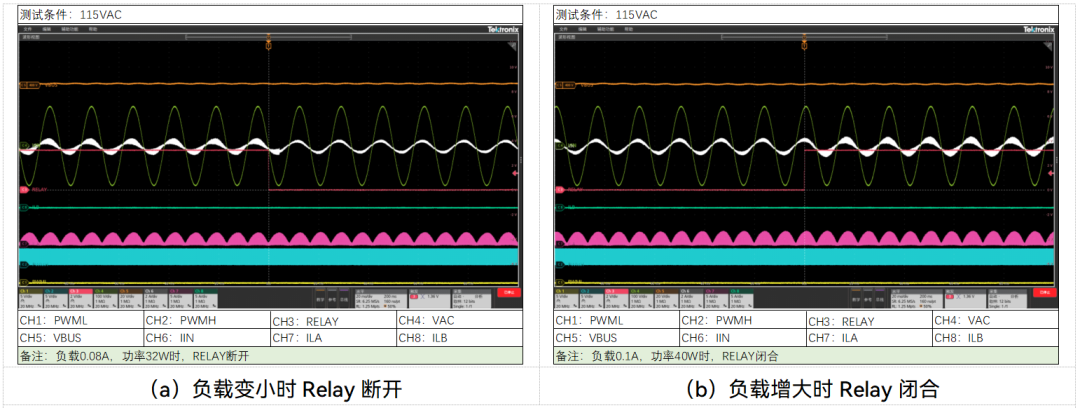

輕載條件下，Relay的節電模式，可以關閉Relay的驅動，減少Relay的驅動功耗。以評估板實際使用的繼電器為例，可以降低約400 mW的功耗，更適用于對待機功耗有嚴格要求的場合。

圖九：Relay的節電模式

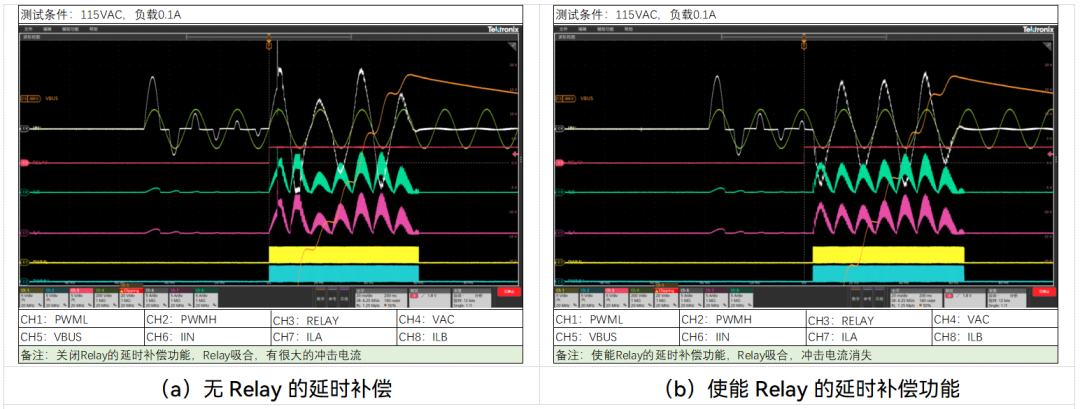

Relay的延時補償功能，可以減小Relay閉合時的沖擊電流。

圖十：Relay的延時補償功能

PFC OK指示功能，可以實現對后級DCDC變換器的控制。

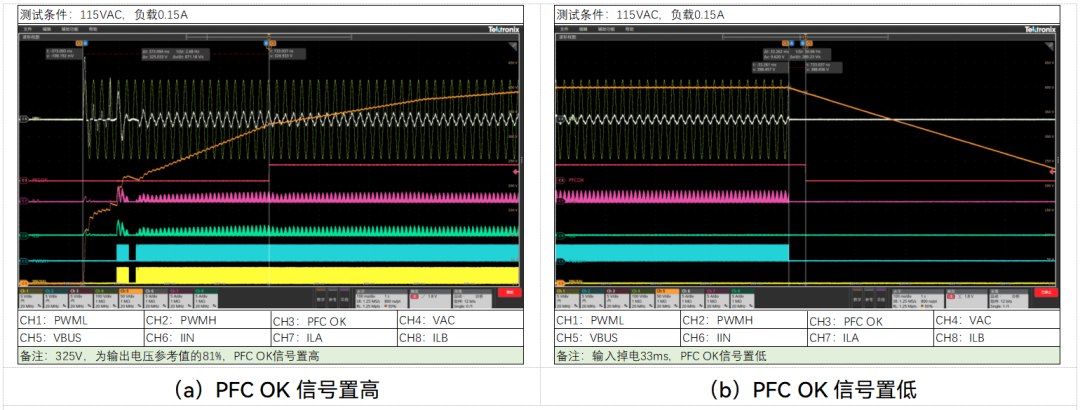

圖十一：PFC OK指示功能

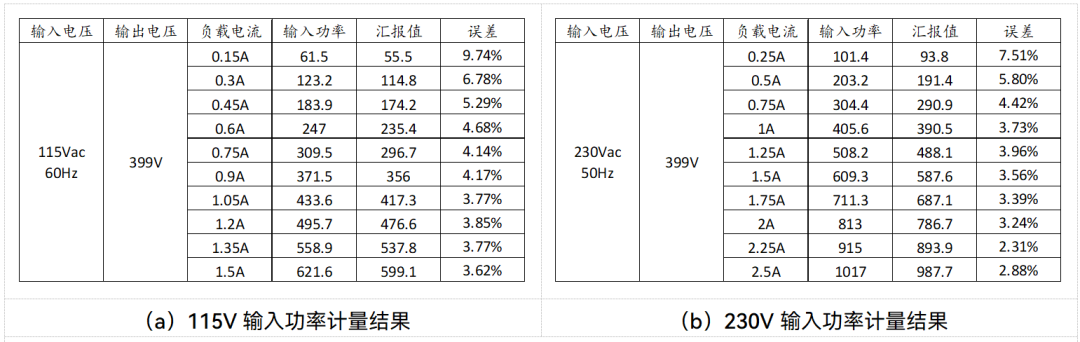

HP1011A可以獲得輸入電壓和輸入電流的有效值，因此可以得到輸入功率，并可以通過I2C或則UART上報給系統。

圖十二：功率計量功能

HP1011A可以通過CTRL引腳，實現對PFC的開關機控制。

圖十三：通過CTRL引腳實現對PFC的開關機控制

HP1011A 1 kW評估板

慧能泰同步推出了HP1011A 1 kW的評估板。該評估板基本參數如下：

輸入電壓范圍：90 VAC~ 264 VAC

輸出電壓: 400 VDC

輸出功率：1 kW

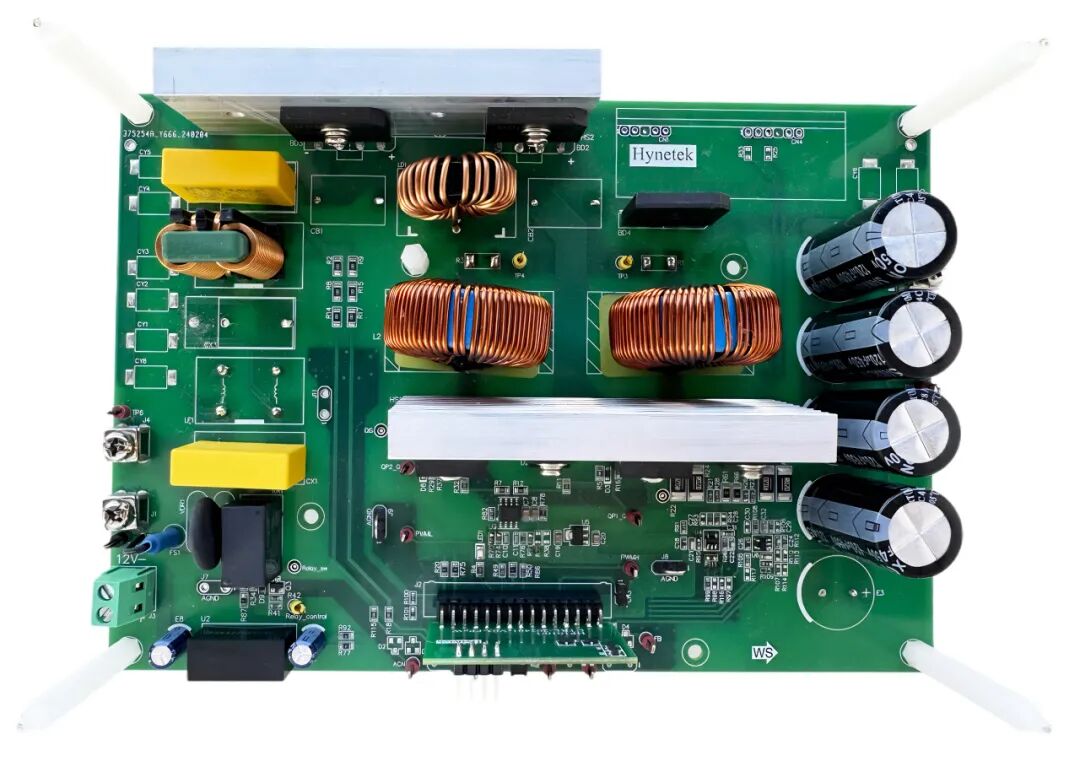

圖十四：采用HP1011A的1 kW評估板
