優勢和特點

• 10引腳MSOP封裝
• 3個開漏使能輸出（OUT1、OUT2以及OUT3）
• 4個可編程輸入，通過外部分壓可以監控不同的電壓電平

• 內置190ms延時的電源指示信號
• 開漏電源良好輸出（PWRGD）
• 通過0.8%的精確比較器監控4個電源
• 采用2.7 V ～ 5.5 V單電源供電

產品詳情

4個精密比較器監控4個電壓軌。每個比較器均內置0.6 V基準電壓源，最壞情況下的精度為±0.8%。用戶通過連接在VIN1、VIN2、VIN3與VIN4引腳外部的電阻網絡可為監控電源軌設置跳變點。

ADM1184擁有4個開漏輸出。在這些輸出中，OUT1～OUT3可用于啟動電源，PWRGD是通用電源良好輸出，標志著所有受控電源都在閾值之上。

OUT1～OUT3依賴于相關的VINx輸入（也就是VIN1、VIN2或VIN3）。如果VINx監控的電源下降到設置閾值以下，相關的OUTx引腳和PWRGD將被禁用。

PWRGD是通用電源良好輸出，用于指示所有受控電源的狀態。內置190ms（典型值）延時的電源指示信號。如果VIN1、VIN2、VIN3或VIN4下降到其編程閾值以下，PWRGD指示則取消。

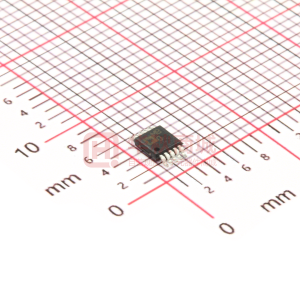

ADM1184采用10引腳MSOP封裝。

應用

Data Sheet, Rev. 0, 3/08

方框圖
