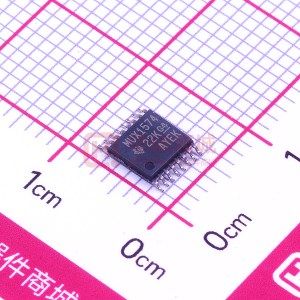

描述

TMUX1574是一款互補金屬氧化物半導體（CMOS）開關.TMUX1574提供具有4個通道的2：1 SPDT開關配置.1.5V至5.5 V的寬運行電源電壓范圍使其可用于從服務器和通信設備到工業應用的各種應用的需求。該器件可在源極（SxA，SxB）和漏極（Dx）引腳上支持雙向模擬和數字信號，并且可以傳遞高于電源的信號（高達V _DD x 2），最大值為5.5V。

TMUX1574的信號路徑上高達3.6V的關斷保護可在移除電源電壓（V _DD = 0V）時提供隔離。如果沒有該保護功能，開關可通過內部ESD二極管為電源軌進行反向供電，從而對系統造成潛在損壞。

失效防護邏輯電路允許在施加電源引腳上的電壓之前，先施加邏輯控制引腳上的電壓，從而保護器件免受潛在的損害。所有控制輸入都具有兼容1.8V邏輯的閾值，當器件在有效電源電壓范圍內運時，這些閾值可確保TTL和CMOS邏輯兼容性。

特性

• 寬電源范圍：1.5V 至 5.5V
• 低導通電容：7.5pF
• 低導通電阻：2Ω
• 高帶寬：1.5GHz
• -40°C 至 +125°C 運行溫度
• 兼容 1.8V 邏輯
• 支持超出電源的輸入電壓
• 雙向信號路徑
• 失效防護邏輯
• 高達 3.6V 信號的關斷保護
  • 與 SN74CBTLV3257 引腳兼容

All trademarks are the property of their respective owners.

參數 與其它產品相比?模擬開關/多路復用器

? Configuration Number of channels (#) Power supply type Vss (Min) (V) Vss (Max) (V) Vdd (Min) (V) Vdd (Max) (V) Ron (Typ) (Ohms) Bandwidth (MHz) Rating Operating temperature range (C) Package size: mm2:W x L (PKG) Package Group Supply Range (Max) Ron (Max) (Ohms) Input/output continuous current (Max) (mA) Supply Current (Typ) (uA) Supply Current (Max) (uA) Features OFF-state leakage current (Max) (μA) ON-state leakage current (Max) (μA) CON (Typ) (pF) COFF (Typ) (pF) ESD CDM (kV) ESD HBM (kV) VIL (Max) (V) VIH (Min) (V) ? TMUX1574 SN74CB3Q3257 SN74CBT3257 SN74CBTLV3257 2:1 SPDT ? ? 2:1 SPDT ? ? 2:1 SPDT ? ? 2:1 SPDT ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ? Single ? ? Single ? ? Single ? ? Single ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1.5 ? ? 2.3 ? ? 4 ? ? 2.3 ? ? 5.5 ? ? 3.6 ? ? 5.5 ? ? 3.6 ? ? 2 ? ? 4 ? ? 5 ? ? 5 ? ? 1500 ? ? 500 ? ? 200 ? ? 200 ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? 16TSSOP: 22 mm2: 4.4 x 5 (TSSOP | 16)
16UQFN: 5 mm2: 1.8 x 2.6 (UQFN | 16) ? ? 16SSOP: 29 mm2: 6 x 4.9 (SSOP | 16)
16TSSOP: 22 mm2: 4.4 x 5 (TSSOP | 16)
16TVSOP: 23 mm2: 6.4 x 3.6 (TVSOP | 16)
16VQFN: 14 mm2: 3.5 x 4 (VQFN | 16) ? ? 16SOIC: 59 mm2: 6 x 9.9 (SOIC | 16)
16SSOP: 29 mm2: 6 x 4.9 (SSOP | 16)
16SSOP: 48 mm2: 7.8 x 6.2 (SSOP | 16)
16TSSOP: 22 mm2: 4.4 x 5 (TSSOP | 16)
16VQFN: 14 mm2: 3.5 x 4 (VQFN | 16) ? ? 16SOIC: 59 mm2: 6 x 9.9 (SOIC | 16)
16SSOP: 29 mm2: 6 x 4.9 (SSOP | 16)
16TSSOP: 22 mm2: 4.4 x 5 (TSSOP | 16)
16TVSOP: 23 mm2: 6.4 x 3.6 (TVSOP | 16)
16UQFN: 5 mm2: 1.8 x 2.6 (UQFN | 16)
16VQFN: 14 mm2: 3.5 x 4 (VQFN | 16) ? ? TSSOP | 16
UQFN | 16 ? ? SSOP | 16
TSSOP | 16
TVSOP | 16
VQFN | 16 ? ? SOIC | 16
SSOP | 16
SSOP | 16
TSSOP | 16
VQFN | 16 ? ? SOIC | 16
SSOP | 16
TSSOP | 16
TVSOP | 16
UQFN | 16
VQFN | 16 ? ? ? 3.6 ? ? 5.5 ? ? 3.6 ? ? 5 ? ? 9 ? ? 20 ? ? 40 ? ? ? 64 ? ? 128 ? ? 128 ? ? ? 250 ? ? ? ? ? 700 ? ? 3 ? ? 10 ? ? Powered off protection
1.8-V Compatible Control Inputs
Supports SPI signals
Supports JTAG signals ? ? Powered off protection
Supports SPI signals
Supports JTAG signals ? ? Supports SPI signals
Supports JTAG signals ? ? Powered off protection
Supports SPI signals
Supports JTAG signals ? ? ? 1 ? ? 1 ? ? ? ? ? 1 ? ? 1 ? ? 7.5 ? ? 10.5 ? ? ? ? 3.5 ? ? 3.5 ? ? 4 ? ? 5.5 ? ? 0.75 ? ? 1 ? ? ? ? 2 ? ? 2 ? ? ? 2 ? ? 0.5 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 1.4 ? ? 1.7 ? ? 2 ? ? 2 ? ?

方框圖

•

  TMUX1574 - 功能方框圖
