ISO1050 隔離式 5V CAN 收發器

數據： ISO1050 隔離式 CAN 收發器數據表 (Rev. I)

描述

ISO1050是一款電鍍隔離的CAN轉發器，此轉發器符合或者優于ISO11898-2標準的技術規范。此器件有幾個由氧化硅（SiO ₂）絕緣隔柵分開的邏輯輸入和輸出緩沖器，此絕緣隔柵為說明第一段中的 ISO1050DW和針對ISO1050DUB的2500 V _RMS。與隔離式電源一起使用，此器件可防止數據總線或者其它電路上的噪音電流進入本地接地并干擾和損壞敏感電路。

作為CAN收發器，該器件可為總線和CAN控制器分別提供差分發射能力和差分接收能力，信號傳輸速率高達1兆位每秒（Mbps）。該器件尤其適合工作在惡劣環境下，其具有串線，過壓和接地?fù)p耗保護（-27V至40V）以及過熱關斷功能，共模電壓范圍為-12V至12V。

ISO1050的額定工作環境溫度范圍為-55°C至105°C。 /p>

特性

滿足ISO11898-2的要求
5000 V _RMS隔離（ISO1050DW）
2500 V _RMS隔離
故障安全輸出
低環路延遲：150ns（典型值），210ns（最大值）< /li>
50kV /μs瞬態抗擾度，典型值
-27V至40V的總線故障保護
驅動器（TXD）主導超時功能
I /O電壓范圍支持3.3V和5V微處理器
符合DIN V VDE V 0884-10（VDE V 0884-10）：2006-12和DIN EN 61010-1的VDE審批
已通過UL 1577審批
已通過IEC 60950-1，IEC 61010-1，
IEC 60601-1第三版（醫療）和組件接受通知5A的CSA審批
已通過EN /UL /CSA 60950-1審批的TUV 5 KV _RMS強化絕緣（僅限ISO1050DW）
符合GB4843。 1-2011的CQC強化絕緣（僅限ISO1050DW）
額定工作電壓下典型值為25年使用壽命到特性（參見應用報告SLLA197和）

應用

工業自動化，控制，傳感器和驅動系統
樓宇和溫室環境控制（暖通空調（HVAC））控制自動化
安防系統
運輸
醫療
電信
諸如CANopen，DeviceNet，NMEA2000，ARNIC825，ISO11783，CAN Kingdom，CANaerospace的CAN總線標準

所有商標均為其各自所有者的財產。

參數 與其它產品相比?隔離式 CAN 收發器

?
Isolation Rating (Vrms)
UL 1577 Isolation Voltage (Double) (Vrms)
DIN V VDE V 0884-10 Transient Overvoltage Rating (Vpk)
Surge Voltage Rating (Vpk)
DIN V VDE V 0884-10 Working Voltage (Vpk)
TUV Isolation Rating (Vrms)
TUV EN 61010-1 Reinforced Working (Vrms)
TUV EN 61010-1 Basic Working (Vrms)
TUV EN 60950-1 Reinforced Working (Vrms)
TUV EN 60950-1 Basic Working (Vrms)
CSA Isolation Rating (Vrms)
CSA 60601-1 Reinforced Working (Vrms)
CSA 60950-1 Basic Working (Vrms)
CSA 60950-1 Reinforced Working (Vrms)
CSA 61010-1 Basic Working (Vrms)
CSA 61010-1 Reinforced Working (Vrms)
Datarate (Mbps)
Fault Protection (V)
Operating Temperature Range (C)
Pin/Package
?

ISO1050
4.2 ? ?
3.5 2.5 ? ?
4 ? ?
4 ? ?
1.2 ? ?
5000 2500 ? ?
600 ? ?
400 ? ?
600 ? ?
400 ? ?
5000 2500 ? ?
125 ? ?
760 730 ? ?
380 148 ? ?
600 ? ?
300 148 ? ?
1 ? ?
-27 to 40 ? ?
-55 to 105 ? ?
16SOIC 8SOP ? ?

技術文檔

數據手冊（1）

ISO1050 隔離式 CAN 收發器數據表 (Rev. I)

元器件購買 ISO1050 相關庫存

接口（驅動器/接收器/收發器）

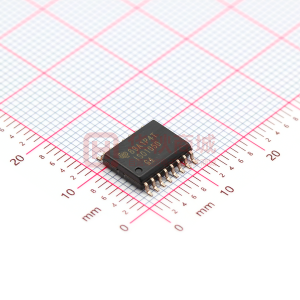

型號：ISO1050DWR 封裝：SOIC16_300MIL

品牌：TI 描述：類型：收發器協議類別：CAN總線驅動器/接收器數：1/1 數據速率：1Mbps ISO1050 隔離式 5V CAN 收發器

金額：￥2.84050
去購買

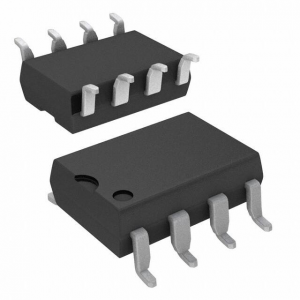

接口（驅動器/接收器/收發器）

型號：ISO1050DUB 封裝：SMD8

品牌：TI 描述：接口（驅動器/接收器/收發器） 1/1 Transceiver, Isolated Half CANbus 1Mbps SOP8_9.29X6.62MM

金額：￥24.69050
去購買
CAN收發器

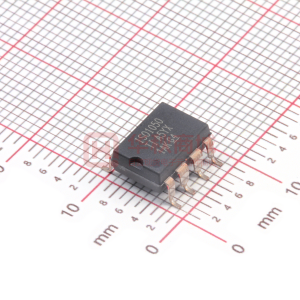

型號：ISO1050DUBR 封裝：SOP-8
