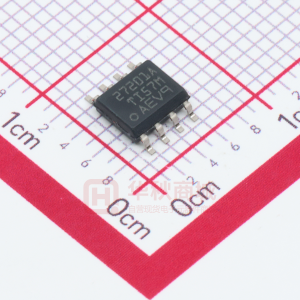

      UCC27201A-Q1 汽車類 120V 升壓 3A 峰值電流的高頻高側/低側驅動器

      數據：

      描述

      UCC27201A-Q1高頻N溝道MOSFET驅動器由120V自舉二極管和高側/低側驅動器組成，其中高側/低側驅動器配有獨立輸入，可最大限度提高控制靈活性。這可在半橋式，全橋式，兩開關正激式和有源鉗位正激式轉換器中提供N溝道MOSFET控制。低端和高端柵極驅動器是獨立控制的，并在彼此的接通和關斷之間實現了至1ns的的匹配。UCC27201A-Q1基于常見的UCC27200和UCC27201驅動器，但提供了一些增強功能。UCC27201A-Q1的HS引腳最高能夠承受-18V電壓，這使得其在電源噪聲環境下的性能得到了改善。

      由于在芯片上集成了一個自舉二極管，因此無需采用外部分立式二極管。為高端和低端驅動器提供了欠壓閉鎖功能，如果驅動電壓低于規定的門限，則強制輸出為低電平。

      UCC27201A-Q1具有TTL兼容閾值，并且采用帶有散熱焊盤的8引SOIC封裝

      特性

      • 符合汽車應用要求
      • 具有符合AEC-Q100的下列結果：
        • 器件溫度等級1：-40°C至140°C的環境運行溫度范圍
        • 器件人體模型（HBM）分類等級1C
        • 器件充電器件模型（CDM）分類等級C3
      • HS引腳具備-18V的負電壓處理能力
      • 可驅動兩個采用高側/低側配置的N溝道金屬氧化物半導體場效應晶體管（MOSFET）
      • 最大啟動電壓：120V
      • 最大VDD電壓：20V
      • 片載0.65V VF，0.6ΩRD自舉二極管< /li>
      • 工作頻率高于1MHz
      • 20ns傳播延遲時間
      • 3A吸收，3A供電輸出電流
      • 8ns上升時間和7ns下降時間（采用1000pF負載時）
      • 1ns延遲匹配
      • 用于高端和低端驅動器的欠壓閉鎖功能
      • 采用8引腳PowerPad小尺寸集成電路（SOIC）-8（DDA）封裝

      應用

      • 輔助反相器
      • 功率傳輸電路的DC-DC轉換器
      • 開關模式電源
      • 電機控制
      • 半橋式應用和全橋式轉換器
      • 兩開關正激式轉換器
      • 有源鉗位正激式轉換器
      • 高電壓同步降壓型轉換器
        • < li> D類音頻放大器

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?半橋驅動器

      ?
      Number of Channels (#)
      Power Switch
      Bus Voltage (V)
      Peak Output Current (A)
      Input VCC (Min) (V)
      Input VCC (Max) (V)
      Rise Time (ns)
      Fall Time (ns)
      Prop Delay (ns)
      Iq (uA)
      Input Threshold
      Channel Input Logic
      Negative Voltage Handling at HS Pin (V)
      Features
      Rating
      Operating Temperature Range (C)
      Package Group
      UCC27201A-Q1 LM5109B-Q1 UCC27200-Q1 UCC27211A-Q1 UCC27212A-Q1
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      MOSFET ? ? MOSFET ? ? MOSFET ? ? MOSFET ? ? MOSFET ? ?
      110 ? ? 90 ? ? 110 ? ? 110 ? ? 120 ? ?
      3 ? ? 1 ? ? 3 ? ? 4 ? ? 4 ? ?
      8 ? ? 8 ? ? 8 ? ? 8 ? ? 5 ? ?
      17 ? ? 14 ? ? 17 ? ? 17 ? ? 17 ? ?
      8 ? ? 15 ? ? 8 ? ? 8 ? ? 7.2 ? ?
      7 ? ? 15 ? ? 7 ? ? 7 ? ? 5.5 ? ?
      20 ? ? 30 ? ? 20 ? ? 20 ? ? 20 ? ?
      1 ? ? 10 ? ? 1 ? ? 1 ? ? 1 ? ?
      CMOS ? ? TTL ? ? CMOS ? ? TTL ? ? TTL ? ?
      TTL ? ? TTL ? ? CMOS ? ? TTL ? ? TTL ? ?
      -15 ? ? -1 ? ? -5 ? ? -12 ? ? -20 ? ?
      Negative Voltage Handling ? ? N/A ? ? N/A ? ? Negative Voltage Handling ? ? N/A ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 140 ? ? -40 to 140 ? ?
      SO PowerPAD
      VSON ? ?      		 WSON ? ? SO PowerPAD ? ? SO PowerPAD ? ? SO PowerPAD ? ?

      技術文檔

      數據手冊（1）
