TCA9554 遠程 8 位 I2C 和 SMBus I/O 擴展器

數據： TCA9554 具有中斷輸出和配置寄存器的低壓 8 位 I2C 和系統管理總線 (SMbus) 低功耗輸入輸出 (I/O) 擴展器數據表 (Rev. E)

描述

TCA9554是一款16引腳器件，可為兩線雙向I ² C總線（或SMBus）協議提供8位通用并行輸入和輸出（I /O）擴展。該器件的工作電源電壓范圍為1.65V至5.5V。器件支持100kHz（標準模式）和400kHz（快速模式）兩種時鐘頻率。當開關，傳感器，按鈕，LED，風扇以及其他相似器件需要額外的I /O時，I /O擴展器（如TCA9554）可提供簡單解決方案。

TCA9554的功能包括當輸入端口狀態發生變化時，在 INT 引腳上生成中斷。硬件可選地址引腳A0，A1和A2最多允許8個TCA9554器件位于同一I ^{2 < /sup> C總線上。該器件還可通過電源循環供電以生成加電復位，從而復位到默認狀態。}

特性

I ² C至并行端口擴展器
開漏電路低電平有效中斷輸出
1.65V至5.5V的工作電源電壓范圍
可耐受5V電壓的I /O端口
400kHz快速I ² C總線
3個硬件地址引腳可在I ² C /SMBus上支持最多8個器件
輸入和輸出配置寄存器
極性反轉寄存器
內部加電復位
低待機電流消耗
所用通道在加電時被配置為輸入
加電時無毛刺脈沖
SCL /SDA輸入端上的噪聲濾波器
具有最大高電流驅動能力的鎖存輸出，適用于直接驅動LED
鎖斷性能超過100mA，符合JESD 78 II類規范的要求）
靜電放電（ESD）保護性能超過JESD 22規范的要求
- 2000V人體放電模型（A114-A）
- 1000V充電器件模型（C101）

所有商標是thei的財產各自的所有者。

參數與其它產品相比?I2C 通用 I/O (GPIO)

?
Voltage Nodes (V)
fSCLK (Max) (MHz)
VCC (Min) (V)
Frequency (Max) (kHz)
VCC (Max) (V)
I2C Address
Number of I/Os
Rating
Operating Temperature Range (C)
Package Group
Pin/Package
?

TCA9554	PCA9534	PCA9534A	TCA7408	TCA9538
1.8 2.7 3.3 3.6 5 ? ?	2.7 3.3 3.6 5 ? ?	2.7 3.3 3.6 5 ? ?	1.8 2.7 3.3 3.6 5 ? ?	1.8 2.7 3.3 3.6 5 ? ?
0.4 ? ?	0.4 ? ?	0.4 ? ?	0.4 ? ?	0.4 ? ?
1.65 ? ?	2.3 ? ?	2.3 ? ?	1.65 ? ?	1.65 ? ?
400 ? ?	400 ? ?	400 ? ?	400 ? ?	400 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
0100 xxx ? ?	0100 xxx ? ?	0111 xxx ? ?	0100 00x ? ?	1110 0xx ? ?
8 ? ?	8 ? ?	8 ? ?	8 ? ?	8 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
SOIC SSOP SSOP TSSOP ? ?	SOIC SSOP TSSOP TVSOP VQFN ? ?	SOIC SSOP TSSOP TVSOP VQFN VQFN ? ?	uCSP ? ?	SSOP TSSOP ? ?
16SOIC 16SSOP 16SSOP 16TSSOP ? ?	16SOIC 16SSOP 16TSSOP 16TVSOP 16VQFN ? ?	16SOIC 16SSOP 16TSSOP 16TVSOP 16VQFN 16VQFN ? ?	16uCSP ? ?	16SSOP 16TSSOP ? ?

技術文檔

數據手冊（1）

TCA9554 具有中斷輸出和配置寄存器的低壓 8 位 I2C 和系統管理總線 (SMbus) 低功耗輸入輸出 (I/O) 擴展器數據表 (Rev. E)

元器件購買 TCA9554 相關庫存

I/O端口擴展器

型號：TCA9554PWR 封裝：TSSOP16_5X4.4MM

品牌：TI 描述：具有中斷、弱上拉和配置寄存器的 8 位 1.65V 至 5.5V I2C/SMBus I/O 擴展器

金額：￥2.68520
去購買

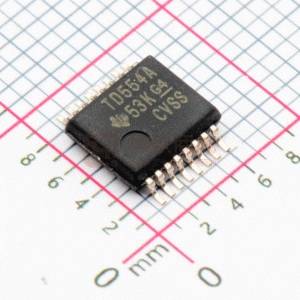

I/O端口擴展器

型號：TCA9554ADBR 封裝：SSOP16

品牌：TI 描述：具有中斷、弱上拉和配置寄存器的 8 位 1.65V 至 5.5V I2C/SMBus I/O 擴展器

金額：￥22.58010
去購買

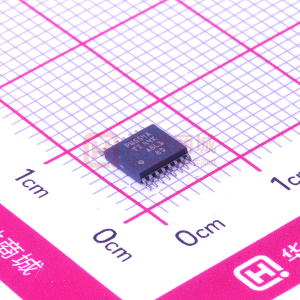

I/O端口擴展器
