OPA2187 1μV Vos、0.005μV/°C、軌至軌輸出、低功耗 36V 零漂移運算放大器

數據： OPAx187 0.005μV/°C 漂移、低功耗、軌到軌輸出 36V 運算放大器零漂移系列數據表 (Rev. A)

描述

OPAx187系列運算放大器采用自動歸零技術，可在時間和溫度范圍內同步提供低偏移電壓（1μV）以及近似為零的漂移。此類微型，高精度，低靜態電流放大器提供高輸入阻抗和流入高阻抗負載的擺幅在5mV電源軌范圍內的軌道軌道輸出。輸入共模范圍包括負電源軌。單電源或雙電源可在4.5V至36V（±2.25V至±18V）范圍內使用。

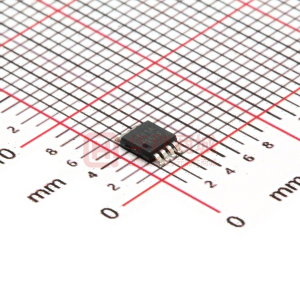

OPAx187器件的單通道版本采用微型8引腳超薄小外形尺寸（VSSOP）封裝，5引腳SOT -23封裝和8引腳小外形尺寸集成電路（SOIC）封裝。雙通道版本采用8引腳VSSOP和8引腳SOIC封裝。四通道版本采用14引腳SOIC，14引腳TSSOP和16引腳WQFN封裝。所有器件版本的額定工作溫度范圍均為-40°C至+ 125°C。

特性

低偏移電壓：10μV（典型值）
零漂移：0.005μV/°C
低噪聲：20 nV /√ Hz
電源抑制比（PSRR）：160dB
模抑制比（CMRR）：140dB
AOL：160dB
靜態電流：100μA
寬電源電壓：±2.25V至±18V
軌到軌輸出運行
輸入包括負電源軌
低偏置電流：100pA（典型值）
已濾除電磁干擾（ EMI）的輸入
微型封裝

所有商標均為其各自所有者的財產。

參數與其它產品相比?精密運算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

OPA2187	OPA2180	OPA2188	OPA2189
2 ? ?	2 ? ?	2 ? ?	2 ? ?
4.5 ? ?	4 ? ?	4 ? ?	4.5 ? ?
36 ? ?	36 ? ?	36 ? ?	36 ? ?
0.55 ? ?	2 ? ?	2 ? ?	14 ? ?
0.2 ? ?	0.8 ? ?	0.8 ? ?	20 ? ?
In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?
0.01 ? ?	0.075 ? ?	0.025 ? ?	0.003 ? ?
0.005 ? ?	0.1 ? ?	0.03 ? ?	0.005 ? ?
0.1 ? ?	0.45 ? ?	0.385 ? ?	1.3 ? ?
20 ? ?	10 ? ?	8.8 ? ?	5.2 ? ?
114 ? ?	114 ? ?	114 ? ?	168 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 105 ? ?	-40 to 105 ? ?	-40 to 125 ? ?
SOIC VSSOP ? ?	SOIC VSSOP ? ?	SOIC VSSOP ? ?	SOIC VSSOP ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
350 ? ?	1000 ? ?	850 ? ?	300 ? ?
30 ? ?	18 ? ?	18 ? ?	65 ? ?
EMI Hardened Zero Drift ? ?	EMI Hardened Zero Drift ? ?	EMI Hardened Zero Drift ? ?	EMI Hardened High Cload Drive Zero Drift ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?
