TLV521 適用于成本敏感型系統的 350nA 納瓦級功率、單通道、RRIO、CMOS 輸入運算放大器

數據： TLV521 毫微功耗、350nA、RRIO、CMOS 輸入運算放大器數據表

描述

TLV521是一款350nA毫微功耗運算放大器，屬于TI的超值性能毫微功耗運算放大器系列.TLV521的互補金屬氧化物半導體（CMOS）輸入級經過精心設計，能夠實現1pA的超低Ibias，從而減少I _BIAS和I _OS誤差，以免影響兆歐級電阻，高電阻光電二極管以及充電感測等敏感型應用。此外，內置的電磁干擾（EMI）保護可降低器件對手機和RFID閱讀器所發出意外射頻（RF）信號的敏感度。

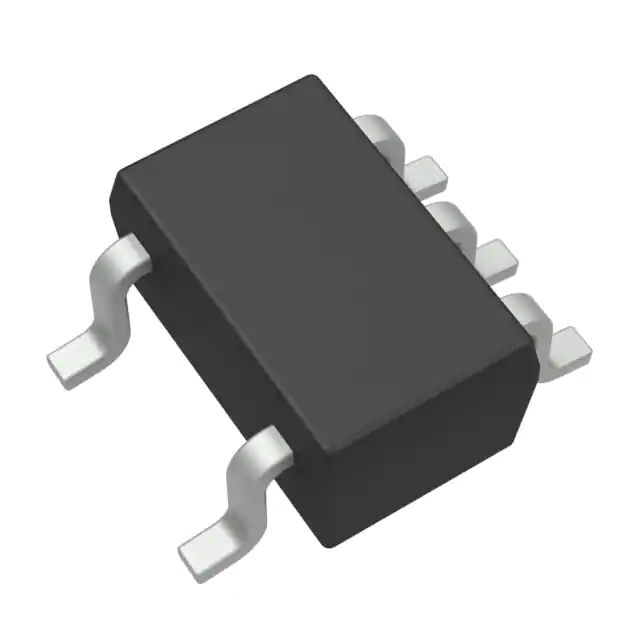

TLV521采用5引腳SC70封裝，運行溫度范圍為-40°C至125°C。

特性

無與倫比的性價比
V _S = 3.3V（典型值，除非另外注明）
- 超低電源電流
  - 典型值為350nA，最大值為500nA
- 寬工作電壓范圍：1.7V至5.5V
- 低TCV _OS：1.5μV/°C
- V _OS：3mV （最大值）
- 輸入偏置電流為1pA
- 電源抑制比（PSRR）：100dB
- 共模抑制比（CMRR）：90dB
- 開環增益：110dB
- 增益帶寬積：6kHz
- 轉換率：2.5V /ms
- 輸入電壓噪聲（f = 100Hz）時）：300nV /√Hz
- 溫度范圍：-40°C至125°C
- 軌到軌輸入和輸出（RRIO）
< /li>

所有商標均為其各自所有者的財產。

參數與其它產品相比?超低功耗運算放大器 (Iq<=10μA)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
Iq per channel (Max) (mA)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Rating
Operating Temperature Range (C)
Package Group
Features
Package Size: mm2:W x L (PKG)
Vn at 1kHz (Typ) (nV/rtHz)
Output Current (Typ) (mA)
Architecture
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
?

TLV521	LPV521	LPV542	TLV522
1 ? ?	1 ? ?	2 ? ?	2 ? ?
1.7 ? ?	1.6 ? ?	1.6 ? ?	1.7 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
0.0005 ? ?	0.0004 ? ?	0.00085 ? ?	0.0008 ? ?
0.00035 ? ?	0.000351 ? ?	0.00048 ? ?	0.0005 ? ?
3 ? ?	1 ? ?	3 ? ?	4 ? ?
1.5 ? ?	0.4 ? ?	1 ? ?	1.5 ? ?
0.006 ? ?	0.0062 ? ?	0.008 ? ?	0.008 ? ?
0.0029 ? ?	0.0024 ? ?	0.0037 ? ?	0.0037 ? ?
In Out ? ?	In Out ? ?	In Out ? ?	In Out ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
SC70 ? ?	SC70 ? ?	VSSOP X1SON ? ?	VSSOP ? ?
Cost Optimized EMI Hardened ? ?	EMI Hardened ? ?	EMI Hardened ? ?	Cost Optimized EMI Hardened ? ?
5SC70: 4 mm2: 2.1 x 2(SC70) ? ?	5SC70: 4 mm2: 2.1 x 2(SC70) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) 8X1SON: 9 mm2: 3 x 3(X1SON) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
300 ? ?	255 ? ?	250 ? ?	300 ? ?
12 ? ?	22 ? ?	30 ? ?	5 ? ?
CMOS ? ?	CMOS ? ?	?	CMOS ? ?
?	1 ? ?	1 ? ?	?
100 ? ?	102 ? ?	101 ? ?	90 ? ?
