OPA330 1.8V、35μA、微功耗、精密、零漂移 CMOS 運算放大器

數據： OPAx330 50-μV VOS, 0.25-μV/°C, 35-μA CMOS Operational Amplifiers Zero-Drift Series 數據表

描述

OPA330系列CMOS運算放大器以極具競爭力的價格提供精確的性能。這些器件是Zer?-Drift系列放大器的成員，采用專有的自動校準技術同時提供低失調電壓（最大50μV）和隨時間變化的近零漂移，溫度僅為35μA（最大值）靜態當前。 OPA330系列具有軌到軌輸入和輸出以及近似平坦的1 /f噪聲，使該放大器成為許多應用的理想選擇，并且更容易設計到系統中。這些器件針對低至1.8 V（±0.9 V）和高達5.5 V（±2.75 V）的低壓工作進行了優化。

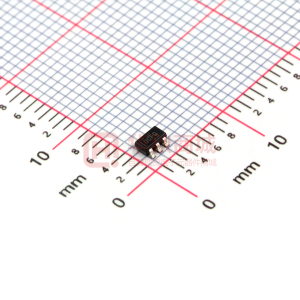

OPA330（單個版本）采用5引腳封裝DSBGA，5引腳SC70,5引腳SOT-23和8引腳SOIC封裝。 OPA2330（雙通道版本）采用3 mm×3 mm，8引腳SON，8引腳VSSOP和8引腳SOIC封裝。 OPA4330采用標準14引腳SOIC和14引腳TSSOP封裝，以及節省空間的14引腳VQFN封裝。所有版本的額定工作溫度范圍均為-40°C至125°C。

特性

無與倫比的性價比
低偏移電壓：50μV（最大值）
零漂移： 0.25μV/°C（最大值）
低噪聲：1.1μV_PP，0.1 Hz至10 Hz
靜態電流：35μA（最大值）< /li>
電源電壓：1.8 V至5.5 V
軌到軌輸入和輸出
內部EMI濾波
micro 尺寸包：DSBGA，SC70，VQFN

參數 與其它產品相比?精密運算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

OPA330	OPA388
1 ? ?	1 ? ?
1.8 ? ?	2.5 ? ?
5.5 ? ?	5.5 ? ?
0.35 ? ?	10 ? ?
0.16 ? ?	5 ? ?
In Out ? ?	In Out ? ?
0.05 ? ?	0.005 ? ?
0.02 ? ?	0.005 ? ?
0.021 ? ?	1.7 ? ?
55 ? ?	7 ? ?
115 ? ?	138 ? ?
Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?
DSBGA SC70 SOIC SOT-23 ? ?	SOIC SOT-23 VSSOP ? ?
See datasheet (DSBGA) 5SC70: 4 mm2: 2.1 x 2(SC70) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
500 ? ?	350 ? ?
5 ? ?	60 ? ?
Small Size Zero Drift ? ?	EMI Hardened High Cload Drive Zero Crossover Zero Drift ? ?
CMOS ? ?	CMOS ? ?
