OPA333 1.8V、17μA、微功耗、精密、零漂移 CMOS 運算放大器

數據： OPAx333 1.8V 微功耗 CMOS 運算放大器零漂移系列數據表 (Rev. E)

描述

CMOS型OPAx333系列運算放大器使用專有自動校準技術，以提供極低的失調電壓（10μV，最大值），同時隨時間推移和溫度變化實現接近于零的漂移。這些高精度，低靜態電流微型放大器可提供高阻抗輸入（共模范圍超出電源軌電壓100mV）和軌至軌輸出（擺幅低于電源軌電壓50mV以內）。可以使用低至1.8V（±0.9V）和高達5.5V（±2.75V）的單電源或雙電源。這些器件針對低電壓，單電源運行進行了優化。

OPAx333系列提供出色的CMRR，而不存在與傳統互補輸入級關聯的交叉。該設計可在驅動模數轉換器（ADC）的過程中實現優異的性能，而不會降低微分線性。

OPA333（單通道版本）可提供5引腳SOT-23，SOT以及8引腳SOIC封裝，而OPA2333（雙通道版本）可提供8引腳VSON，SOIC和VSSOP封裝。所有版本的額定工作溫度范圍均為-40°C至125°C。< /p>

特性

低失調電壓：10μV（最大值）
零漂移：0.05μV/°C（最大值）< /li>
0.01Hz至10Hz噪聲：1.1μV_PP
靜態電流：17μA
單電源供電
電源電壓：1.8V至5.5V
軌到軌輸入/輸出
微型封裝：SC70和SOT23

所有商標是他們各自所有者的財產。

參數與其它產品相比?精密運算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

OPA333	OPA388
1 ? ?	1 ? ?
1.8 ? ?	2.5 ? ?
5.5 ? ?	5.5 ? ?
0.35 ? ?	10 ? ?
0.16 ? ?	5 ? ?
In Out ? ?	In Out ? ?
0.01 ? ?	0.005 ? ?
0.02 ? ?	0.005 ? ?
0.017 ? ?	1.7 ? ?
55 ? ?	7 ? ?
130 ? ?	138 ? ?
Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?
SC70 SOIC SOT-23 ? ?	SOIC SOT-23 VSSOP ? ?
5SC70: 4 mm2: 2.1 x 2(SC70) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
200 ? ?	350 ? ?
5 ? ?	60 ? ?
EMI Hardened Small Size Zero Drift ? ?	EMI Hardened High Cload Drive Zero Crossover Zero Drift ? ?
CMOS ? ?	CMOS ? ?

技術文檔

數據手冊（1）

OPAx333 1.8V 微功耗 CMOS 運算放大器零漂移系列數據表 (Rev. E)

元器件購買 OPA333 相關庫存

精密放大器

型號：OPA333AIDCKR 封裝：SC-70-5

品牌：TI 描述：OPA333 微功耗、1.8V、17µA 零漂移 CMOS 精密運算放大器

金額：￥3.50840
去購買
精密放大器

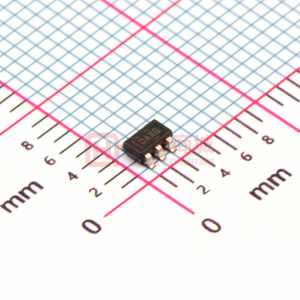

型號：OPA333AIDBVR 封裝：SOT23-5
