OPA2830 二路、低功耗、單電源寬帶運算放大器

數據： Dual, Low-Power, Single-Supply, Wideband Operational Amplifier 數據表

描述

OPA2830是一款雙通道，低功耗，單電源，寬帶，電壓反饋放大器，采用+ 3V或+ 5V單電源供電。還支持±5V或+ 10V電源供電。輸入范圍延伸到地電壓以下，并且在正電源的1.8V范圍內。使用互補的共發射極輸出提供輸出擺幅，在地面25mV以內，+ V _S，同時驅動150 。高輸出驅動電流（75mA）和低差分增益和相位誤差也使其成為單電源消費類視頻產品的理想選擇。

高增益帶寬積（100MHz）和壓擺率確保低失真工作（500V /μs），使OPA2830成為3V和5V CMOS模數轉換器（ADC）的理想輸入緩沖級。與早期的低功耗單電源放大器不同，失真性能隨著信號擺幅的降低而提高。低9.2nV / Hz 輸入電壓噪聲支持寬動態范圍操作。

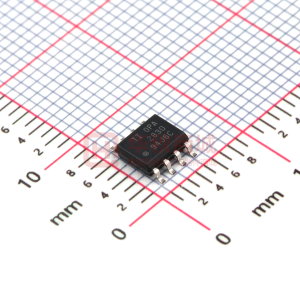

OPA2830采用行業標準SO-8封裝。 OPA2830還采用小型MSOP-8封裝。對于固定增益和線路驅動器應用，請考慮OPA2832。

特性

HIGH BANDWIDTH：
230MHz（G = +1），100MHz（G = +2）
LOW供電電流：7.8mA（V _S = + 5V）
靈活供電范圍：
±1.5V至±5.5V雙電源
+ 3V至+ 11V單電源
輸入范圍包括單電源接地
4.82V _PP輸出開啟+ 5V電源
高速率： 500V /μs
低輸入電壓噪聲：9.2nV / Hz
在MSOP-8包裝中提供
應用程序
- 單一供應ADC輸入緩沖器
- 單電源視頻線路驅動器
- CCD成像通道
- 低功耗ULTRASOUND
- PLL集成電路
- 便攜式消費類電子產品
- 低功率有源濾波器

所有其他商標均為其各自所有者的財產。 < /p>

參數 與其它產品相比?高速運算放大器 (GBW>=50MHz)

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz
?

OPA2830	OPA4830	OPA830
Bipolar Voltage FB ? ?	Bipolar Voltage FB ? ?	Bipolar Voltage FB ? ?
2 ? ?	4 ? ?	1 ? ?
2.8 ? ?	2.8 ? ?	2.8 ? ?
11 ? ?	11 ? ?	11 ? ?
290 ? ?	280 ? ?	310 ? ?
1 ? ?	1 ? ?	1 ? ?
560 ? ?	560 ? ?	600 ? ?
9.2 ? ?	9.2 ? ?	9.2 ? ?
9.5 ? ?	9.5 ? ?	9.5 ? ?
4.25 ? ?	4.25 ? ?	4.25 ? ?
7.5 ? ?	8 ? ?	7 ? ?
In to V- Out ? ?	In to V- Out ? ?	In to V- Out ? ?
N/A ? ?	N/A ? ?	N/A ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 85 ? ?	-40 to 85 ? ?	-40 to 85 ? ?
SOIC VSSOP ? ?	TSSOP ? ?	SOIC SOT-23 ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ?	8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) ? ?
80 ? ?	80 ? ?	80 ? ?
10000000 ? ?	10000000 ? ?	10000000 ? ?
27 ? ?	30 ? ?	25 ? ?
290 ? ?	280 ? ?	310 ? ?
75 ? ?	75 ? ?	80 ? ?
66 ? ?	60 ? ?	67 ? ?
77 ? ?	59 ? ?	60 ? ?
5 ? ?	5 ? ?	5 ? ?
