      LM8323 移動 I/O 配套支持 Keyscan、I/O 擴展、PWM 和 ACCESS.bus 主機接口

      數據：

      描述

      LM8323按鍵掃描控制器是一種專用設備，可以讓主機免于掃描矩陣尋址的鍵盤。此外，LM8323還提供通用I /O擴展，旋轉編碼器接口和PWM輸出，可用于動態LED亮度調制。

      它通過I 2 C兼容的ACCESS.bus接口與主機通信。中斷輸出可用于發出按鍵和按鍵釋放事件的信號。支持高達400 kHz（快速模式）總線速度的通信頻率。 LM8323支持一組預定義的命令。這些命令使主機設備能夠控制所有功能。

      特性

      • 主要功能
        • 支持最多8×12鍵的鍵盤矩陣和8個特殊功能（SF）鍵共104個密鑰。 SF鍵將鍵盤掃描輸入直接拉至接地，而不是連接到鍵盤掃描輸出。
        • 在從模式下支持I 2 C兼容的ACCESS.bus接口，最高400 kHz （快速模式）。
        • 三個主機可編程PWM輸出有用的平滑LED亮度調制。
        • 支持通用上引腳I /O擴展不以其他方式用于鍵盤或旋轉編碼器接口。
        • FIFO緩沖區中的鍵掃描事件存儲，最多可存儲15個事件。
        • 關鍵事件，錯誤和專用硬件中斷通過斷言 IRQ 輸出
        • 命令的正確接收可以假定，如果沒有錯誤，從LM8323報告收到它后
          • <。 li>在任何Matrix鍵掃描事件上從暫停模式喚醒，任何使用SF鍵，或ACCESS.bus接口上的任何活動，或旋轉編碼器計數器值的任何更改（如果已啟用）。
      • 主機控制功能NS
        • 三個PWM輸出
        • 的非活動期觸發進入到暫停模式
        • 顫動時間可靠的關鍵事件輪詢
        • 常規配置用途I /O端口
        • 各種初始化選項（鍵盤尺寸等）
      • 關鍵器件特性
        • 1.8V± 180 mV單電源供電
        • 片內上電復位（POR）
        • 看門狗定時器
        • 32 kHz專用慢時鐘輸入
        • -40°C至+ 85°C工業溫度范圍
        • 36引腳csBGA封裝

      全部商標是其各自所有者的財產。

      參數 與其它產品相比?I2C 鍵盤控制器和 LED 驅動器

      ?
      Number of Outputs
      fSCLK (Max) (MHz)
      VCC (Min) (V)
      VCC (Max) (V)
      Function
      I2C Address
      Features
      Operating Temperature Range (C)
      Package Group
      Pin/Package
      LM8323
      16 ? ?
      0.4 ? ?
      1.62 ? ?
      1.98 ? ?
      Keypad Scan ? ?
      1000xxx ? ?
      On-Chip Power-on-Reset ? ?
      -40 to 85 ? ?
      csBGA ? ?
      36csBGA ? ?

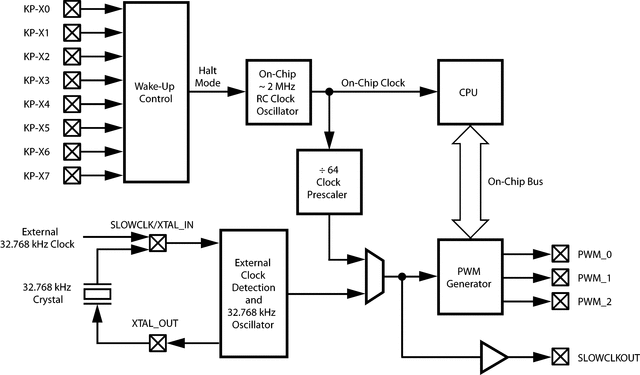

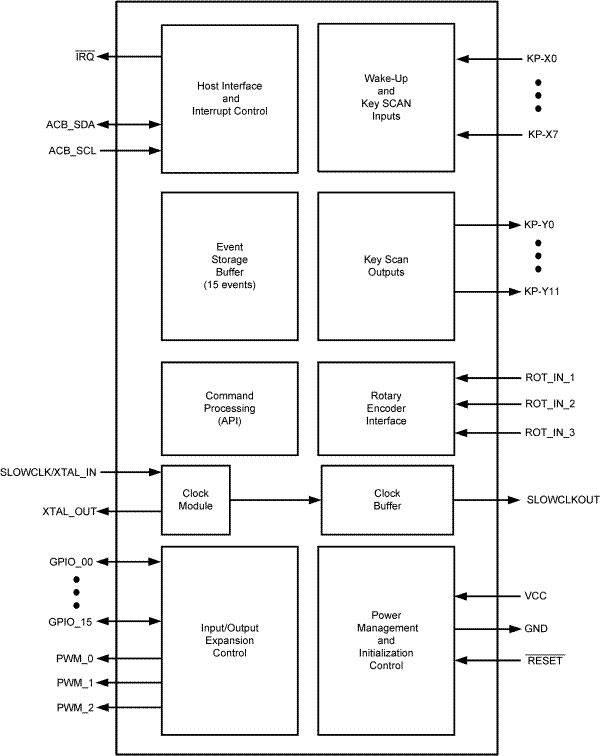

      方框圖 (2)
