CD4015B-MIL CMOS 雙路 4 級靜態移位寄存器

描述

CD4015B由兩個相同的，獨立的4級串行輸入/并行輸出寄存器組成。每個寄存器都有獨立的CLOCK和RESET輸入以及一個串行DATA輸入。兩個寄存器上的四個階段中的每一個都可以獲得“Q”輸出。所有寄存器級都是D型主從觸發器。 DATA輸入端的邏輯電平被傳送到第一個寄存器級，并在每個正向時鐘轉換時移位一級。通過復位線上的高電平完成所有級的復位。使用一個CD4015B封裝擴展到8級，或者使用額外的CD4015B擴展到8級以上。

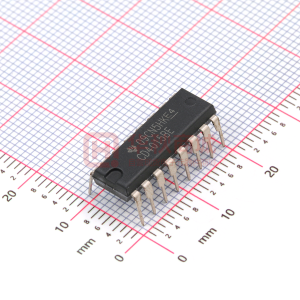

CD4015B系列類型提供16引腳密封雙列直插式陶瓷封裝（F3A后綴），16引腳雙列直插塑料封裝（E后綴），16引腳小外形封裝（M，M96，MT和NSR后綴），以及16引腳薄型收縮小外形封裝（PW和PWR后綴）。

特性

中速運行... V _DD時的12 MHz（典型值）時鐘頻率V _SS = 10 V
完全靜態操作
8個主從觸發器加上輸入和輸出緩沖
100％在20 V
5 V，10 V和15 V參數額定值下測試靜態電流
標準化，對稱輸出特性
最大輸入電流在整個封裝溫度范圍內，在18 V時為1μA;在18 V和25°C下100 nA
噪聲容限（完整封裝溫度范圍）=
- 1 V，V _DD = 5 V
- 2 V V _DD = 10 V
- 2.5 V V _DD = 15 V
< /li>
滿足JEDEC暫定標準第13B號“B系列CMOS器件描述的標準規范”的所有要求
應用：
- 串行輸入/并行輸出數據排隊
- 串行到并行數據轉換
- 通用寄存器

從Harris Semiconductor獲得的數據表

參數 與其它產品相比?觸發器/鎖存器/寄存器

?
Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
Input Type
3-State Output
IOL (Max) (mA)
Output Type
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
?
