前言

在現代精密控制領域，對運動狀態的感知需求正變得日益復雜和分層——車窗防夾需要精準識別運動方向與速度突變，電子換擋器依賴無歧義的位置信號，工業機械臂需實時修正轉動軌跡。傳統單路傳感器難以滿足“安全冗余”與“智能控制”的雙重需求，而麥歌恩（現屬納芯微）推出的MT8901雙輸出車規級霍爾鎖存器，以SS（雙速度冗余）與SD（速度+方向）設計，填補了傳統方案空白，賦能精密運動控制系統。


一感知進化：從狀態到策略

運動控制的智能化，始于感知維度的升級。早期霍爾開關僅能提供通斷信號，霍爾鎖存器則新增“鎖定”特性，但在復雜旋轉、直線往復運動中，仍缺乏“速度連續性”與“方向確定性”，難以支撐安全互鎖與軌跡優化。

這就引出了兩個核心需求：一是對可靠性永不妥協的“安全需求”，例如在剎車位置檢測中，信號必須絕對連續、防止失效；二是對控制維度不斷拓展的“智能需求”，例如在機器人關節中，必須實時知曉轉動方向以進行軌跡修正。

MT8901精準地捕捉到了這一分野，通過SS（速度+速度）與SD（速度+方向）兩種功能模式，將單一產品變成了一個可匹配不同設計哲學的解決方案平臺。

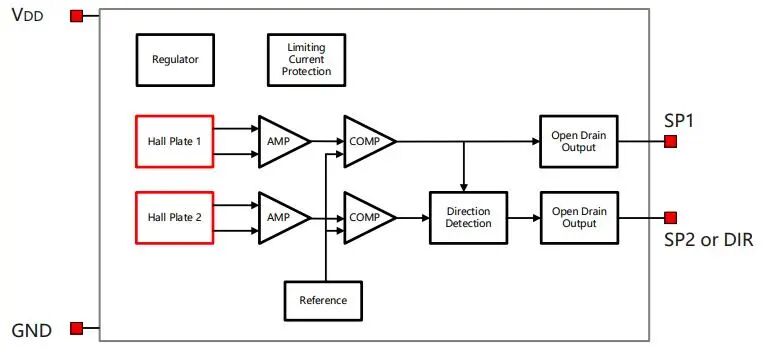

功能框圖

二技術內核：雙霍爾板的智慧演繹

MT8901內部集成了兩個間距精密固定為1.45mm的霍爾敏感元件，這是它能衍生出兩種功能模式的關鍵。雙霍爾板如同為運動物體設置了一段微型測速基準線，當磁鐵掃過時，兩個板會依次被觸發，產生兩路具有固定時間差的原始信號。

MT8901-SS（速度與速度）：兩顆霍爾板分別輸出獨立的速度信號（SP1、SP2），無方向信號。它們攜帶相同的速度信息，互為冗余備份。這種設計旨在構建安全回路，當一路信號因意外失效時，另一路可確保系統獲得關鍵的速度信息，繼續安全運行或進入預設的安全狀態，適配高可靠性需求場景。

MT8901-SD（速度與方向）：SP1輸出速度信號，DIR輸出方向信號（由兩顆霍爾板信號合成）。芯片內部通過分析SP1與SP2的相位先后，直接輸出順時針（CW）或逆時針（CCW）方向，控制器無需復雜計算即可讀取，速度可通過 SP1/SP2 信號頻率直接獲取，適配精密軌跡控制。

這種基于同一硬件、通過不同內部邏輯實現功能分化的設計，展現了極高的工程智慧。

三性能解析：車規級產品

MT8901系列采用BCD工藝——雙極型晶體管（Bipolar）+互補金屬氧化物半導體（CMOS）+雙擴散MOSFET（DMOS）——具有高性能以及高可靠性：-40℃至150℃的寬工溫，再加上2.7V至24V的寬工作電壓范圍，覆蓋汽車、工業以及消費電子全場景應用；高至100kHz的采樣頻率，搭配1.2us的響應延遲，保證高速運動場景的精準實時；雙霍爾差分設計+動態失調消除系統，磁匹配誤差≤±10Gs，溫度系數-1000ppm/℃，確保全溫域磁特性穩定。

MT890X系列配備全鏈路防護：-30V反向電源保護、30mA輸出過流保護、ESD防護（HBM Class H3、CDM Class C3），抵御電氣干擾與安裝失誤。同時為客戶提供靈活封裝選項——表面安裝的SOT-23-6L和通孔安裝的扁平TO-94，所有包裝都符合RoHS標準。關鍵參數表

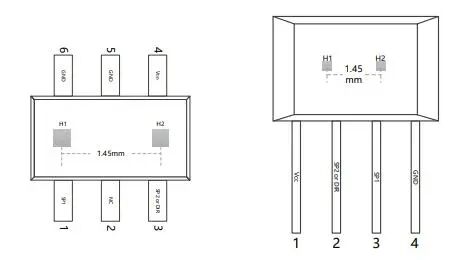

封裝視圖

四

細節補充：自診斷功能

MT8901內置自診斷功能，上電時可檢測信號路徑完整性與接線正確性，避免因器件故障或焊接問題導致的系統誤判，是車規級可靠性的核心保障。

激活條件：

①芯片斷電時，主機MCU的I/O引腳拉低SP1輸出；

②芯片上電（VDD上升速率＞5V/us，確保POR電路正常觸發）；

③上電后主機釋放SP1引腳，需滿足“上電完成”與“釋放”的時間間隔要求。

診斷流程：

①芯片生成“虛擬BOP信號”→SP1拉低（tedge1），模擬磁場觸發；

②生成“生成虛擬BRP信號”→SP1拉高（tedge2），模擬磁場釋放；

③主機捕獲tedge1與tedge2，若在規定時間窗口內，則診斷成功，隨后輸出真實數據（tedge3）。

適用范圍：SD型號僅檢測SP1，SS型號同時檢測SP1與SP2（SP2波形與SP1同步）。

五

場景賦能：從汽車到智能家電

1、汽車電子

電子換擋器：SD型可精準輸出檔位切換方向與行程，無歧義識別換擋指令，車規級品質抵御車載電壓波動與高溫；

車窗防夾系統：SD型可實時監測速度與方向，如檢測到異物阻擋導致的轉速突變時，立即觸發反向運動，滿足ASIL-B功能安全要求；

制動位置檢測：SS型雙速度冗余設計，一路失效時另一路可保障信號連續，避免制動控制失效；

線性推桿/滑塊：SD型檢測線性運動方向與速度，適配座椅調節、后備箱開啟等線性控制場景。

2、工業自動化

機械臂關節：SD型可提供方向脈沖，為軌跡閉環控制提供基礎，1.2μs低延遲確保關節運動精準修正；

輸送輥筒：SS型雙重轉速監控，速度異常時觸發停機，保障生產線安全；

高速編碼器：100kHz采樣頻率適配20000rpm高轉速，故障率比光電編碼器低。

3、智能家電

烤箱旋鈕：SD型精可準感知旋轉方向與步進數量，實現溫度/模式的精細切換，帶來清晰“咔噠”觸感反饋；

智能百葉窗：SD型可識別葉片轉動方向，精準控制光線進量；

• 洗衣機滾筒：SD型可檢測滾筒旋轉方向，適配不同洗滌模式（如輕柔洗、強力洗）。

六結語：值得信賴的技術伙伴

MT8901通過雙型號協同，將多元需求轉化為可靠的工程現實——SS型守護關鍵場景的運行安全，SD型拓展精密控制的智能邊界。從汽車電子的嚴苛要求，到工業設備的高效運行，再到智能家電的舒適體驗，MT8901雙輸出霍爾鎖存器以車規級可靠性、雙模式靈活性，成為精密運動控制領域的“核心感知基石”。
