CD4042B類型包含四個鎖存電路,每個鎖存電路由一個公共時鐘選通。每個電路都提供互補緩沖輸出。 n和p通道輸出設備的阻抗是平衡的,所有輸出都是電氣相同的。
數據輸入端的信息在CLOCK電平期間傳輸到輸出Q和Q \,由POLARITY輸入。對于POLARITY = 0,傳輸發生在0 CLOCK級別,而對于POLARITY = 1,傳輸發生在1 CLOCK級別。輸出遵循數據輸入,提供上面定義的CLOCK和POLARITY級別。當發生CLOCK轉換時(POLARITY為0且POLARITY為-1為負),CLOCK轉換期間輸入端的信息將保留在輸出端,直到發生相反的CLOCK轉換。

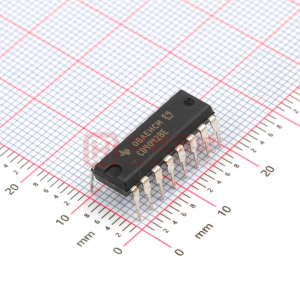

CD4042B類型提供16引腳密封雙列直插式陶瓷封裝(F3A后綴),16引腳雙列直插塑料封裝(E后綴),16引腳小外形封裝(D,DR,DT,DW, DWR和NSR后綴),以及16引腳超薄收縮小外形封裝(PW和PWR后綴)。
從Harris Semiconductor獲得的數據表小>
| ? |
|---|
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Bits (#) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| tpd @ Nom Voltage (Max) (ns) |
| Input Type |
| 3-State Output |
| IOL (Max) (mA) |
| Output Type |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| ? |
| CD4042B-MIL |
|---|
| CD4000 ? ? |
| 3 ? ? |
| 18 ? ? |
| 4 ? ? |
| 8 ? ? |
| 0.06 ? ? |
| 200 ? ? |
| CMOS ? ? |
| No ? ? |
| 1.5 ? ? |
| CMOS ? ? |
| Military ? ? |
| -55 to 125 ? ? |
| CDIP ? ? |
| See datasheet (CDIP) ? ? |
