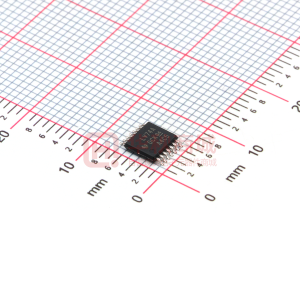

這些雙正邊沿觸發D型觸發器設計用于2 V至5.5 VV CC 操作。
預設的低級別( PRE )或clear( CLR < /span>)輸入設置或重置輸出,無論其他輸入的電平如何。當 PRE 和 CLR 處于非活動狀態(高)時,數據(D)處的數據輸入滿足建立時間要求將轉移到時鐘脈沖正向邊沿的輸出。時鐘觸發發生在電壓電平,并且與時鐘脈沖的上升時間沒有直接關系。在保持時間間隔之后,可以在不影響輸出電平的情況下更改D輸入的數據。
該器件完全為使用I off的部分斷電應用指定子>。 I off 電路禁用輸出,防止電流斷電時損壞電流回流。
(1)符合JEDEC和行業標準的組件認證,確??煽窟\行在擴展的溫度范圍內。這包括但不限于高加速應力測試(HAST)或偏壓85/85,溫度循環,高壓釜或無偏HAST,電遷移,鍵合金屬間壽命和模塑化合物壽命。此類鑒定測試不應被視為超出規定的性能和環境限制使用該組件的合理性。
| ? |
|---|
| Technology Family |
| VCC (Min) (V) |
| VCC (Max) (V) |
| Bits (#) |
| F @ Nom Voltage (Max) (Mhz) |
| ICC @ Nom Voltage (Max) (mA) |
| tpd @ Nom Voltage (Max) (ns) |
| Input Type |
| 3-State Output |
| IOL (Max) (mA) |
| Output Type |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| ? |
| SN74LV74A-EP | SN74LV74A | SN74LV74A-Q1 |
|---|---|---|
| LV-A ? ? | LV-A ? ? | LV-A ? ? |
| 2 ? ? | 2 ? ? | 2 ? ? |
| 5.5 ? ? | 5.5 ? ? | 5.5 ? ? |
| 2 ? ? | 2 ? ? | 2 ? ? |
| 70 ? ? | 70 ? ? | 70 ? ? |
| 0.02 ? ? | 0.02 ? ? | 0.02 ? ? |
| 20 18 12 ? ? | 17 14.5 9 ? ? | 20 18 12 ? ? |
| CMOS ? ? | CMOS ? ? | CMOS ? ? |
| No ? ? | No ? ? | No ? ? |
| 50 ? ? | 50 ? ? | 50 ? ? |
| CMOS ? ? | CMOS ? ? | CMOS ? ? |
| HiRel Enhanced Product ? ? | Catalog ? ? | Automotive ? ? |
| -55 to 125 ? ? | -40 to 125 -40 to 85 ? ? | -40 to 125 ? ? |
| TSSOP ? ? | SO SOIC SSOP TSSOP TVSOP VQFN ? ? | SOIC TSSOP ? ? |
| 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ? | 14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14SSOP: 48 mm2: 7.8 x 6.2(SSOP) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) 14TVSOP: 23 mm2: 6.4 x 3.6(TVSOP) 14VQFN: 12 mm2: 3.5 x 3.5(VQFN) ? ? | 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) ? ? |
