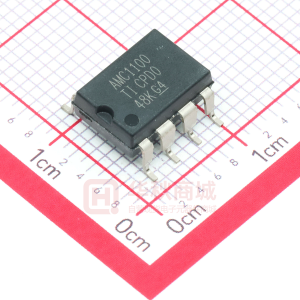

      AMC1100 全差動隔離放大器

      數據：

      描述

      AMC1100是一款高精度隔離放大器，通過具有高磁場抗擾度的二氧化硅（SiO 2 ）隔離柵離隔輸出與輸入電路。根據UL1577和IEC60747-5-2標準，該隔離柵經認證可提供高達4250 V 峰值的電流隔離。當與隔離電源配合使用時，該器件可防止共模高電壓線路上的噪聲電流進入本地接地并干擾或損害敏感電路。

      AMC1100輸入針對到并聯電阻器的直接連接或其它低壓電平信號源進行了優化。此器件的出色性能可實現電能計量應用中的精準電流和電壓測量。輸出信號共模電壓被自動調節至3V或者5V低側電源。

      AMC1100在擴展工業溫度范圍（-40°C）至+ 105°C）內完全額定運行，并且采用SMD型寬體小外形集成電路（SOIC）-8（DWV）封裝以及gullwing-8（DUB）封裝。

      特性

      • 輸入電壓范圍±250mV，針對分流電阻器進行了優化
      • 超低非線性誤差：5V時最大為0.075％
      • 低偏移誤差：最大值1.5mV
      • 低噪聲：典型值3.1mV RMS
      • 低高側電源電流：
        5V時最大值為8mA
      • 輸入帶寬：60kHz（最小值）
      • 固定增益：8（精度0.5％）
      • 高共模抑制比：108dB
      • 低側運行：3.3V
      • 經認證的電流隔離：
        • 通過UL1577與IEC60747-5-2認證< /li>
        • 隔離電壓：4250 V 峰值
        • 工作電壓：1200 V 峰值
        • 瞬態抗擾度：2.5 kV /μs（最小值）
      • 額定工作電壓下的典型使用壽命為10年（請參閱應用報告SLLA197）
      • 可在擴展工業溫度范圍內運行

      應用

      • 基于分流電阻器的電流感測用于下列應用：
        • 能量計
        • 綠色環保能源< /li>
        • 功率測量應用

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?隔離放大器

      ?
      Common Mode Rejection Ratio (Typ) (dB)
      Isolation Working Voltage VIOWM (rms) (V)
      Isolation Transient Overvoltage VIOTM (Peak) (V)
      Small Signal Bandwidth (Typ) (kHz)
      Gain Non-Linearity (+/-) (Max) (%)
      CMTI (Min) (kV/μs)
      Rating
      Pin/Package
      Operating Temperature Range (C)
      AMC1100 AMC1200 AMC1200-Q1 AMC1301
      108 ? ? 108 ? ? 108 ? ? 93 ? ?
      800 ? ? 800 ? ? 800 ? ? 1000 ? ?
      4250 ? ? 4250 ? ? 4250 ? ? 7000 ? ?
      100 ? ? 100 ? ? 100 ? ? 210 ? ?
      0.075 ? ? 0.075 ? ? 0.075 ? ? 0.03 ? ?
      2.5 ? ? 10 ? ? 10 ? ? 15 ? ?
      Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ?
      8SOIC
      8SOP ? ?      		 8SOIC
      8SOP ? ?      		 8SOIC
      8SOP ? ?      		 8SOIC ? ?
      -40 to 105 ? ? -40 to 105 ? ? -40 to 105 ? ? -40 to 125 ? ?
