隨著工業質檢智能化與精密化需求的持續升級，AI板材表面瑕疵檢測系統已成為高端制造品質控制的核心設備。其運動控制、光源驅動及圖像采集系統作為整機“四肢、眼睛與神經”，需為伺服電機、高亮LED陣列、傳感器及計算單元等關鍵負載提供穩定高效的電能轉換，而功率MOSFET的選型直接決定了系統響應速度、控制精度、熱穩定性及抗干擾能力。本文針對檢測系統對高速、精準、低噪與高集成度的嚴苛要求，以場景化適配為核心，重構功率MOSFET選型邏輯，提供一套可直接落地的優化方案。
一、核心選型原則與場景適配邏輯
選型核心原則
電壓裕量充足：針對24V/48V主流系統總線及低壓數字電路，MOSFET耐壓值預留充足安全裕量，應對電機反電動勢、開關尖峰及線纜感應噪聲。
高速開關優先：優先選擇低柵極電荷（Qg）與低導通電阻（Rds(on)）器件，降低開關損耗與傳導損耗，提升PWM響應頻率與控制精度。
封裝匹配需求：根據功率等級與安裝空間，搭配DFN、SOT、TSSOP等緊湊封裝，平衡功率密度、散熱性能與布線復雜度。
可靠性冗余：滿足工業現場長時間連續運行要求，兼顧高溫穩定性、抗振動能力與信號完整性。
場景適配邏輯
按檢測系統核心功能模塊，將MOSFET分為三大應用場景：精密運動控制（伺服/步進驅動）、智能光源驅動（LED陣列供電）、輔助電源管理（傳感器與接口），針對性匹配器件參數與特性。
二、分場景MOSFET選型方案

圖1: AI板材表面瑕疵檢測系統方案與適用功率器件型號分析推薦VBQF2309與VBQD3222U與VBC7N3010與產品應用拓撲圖_01_total

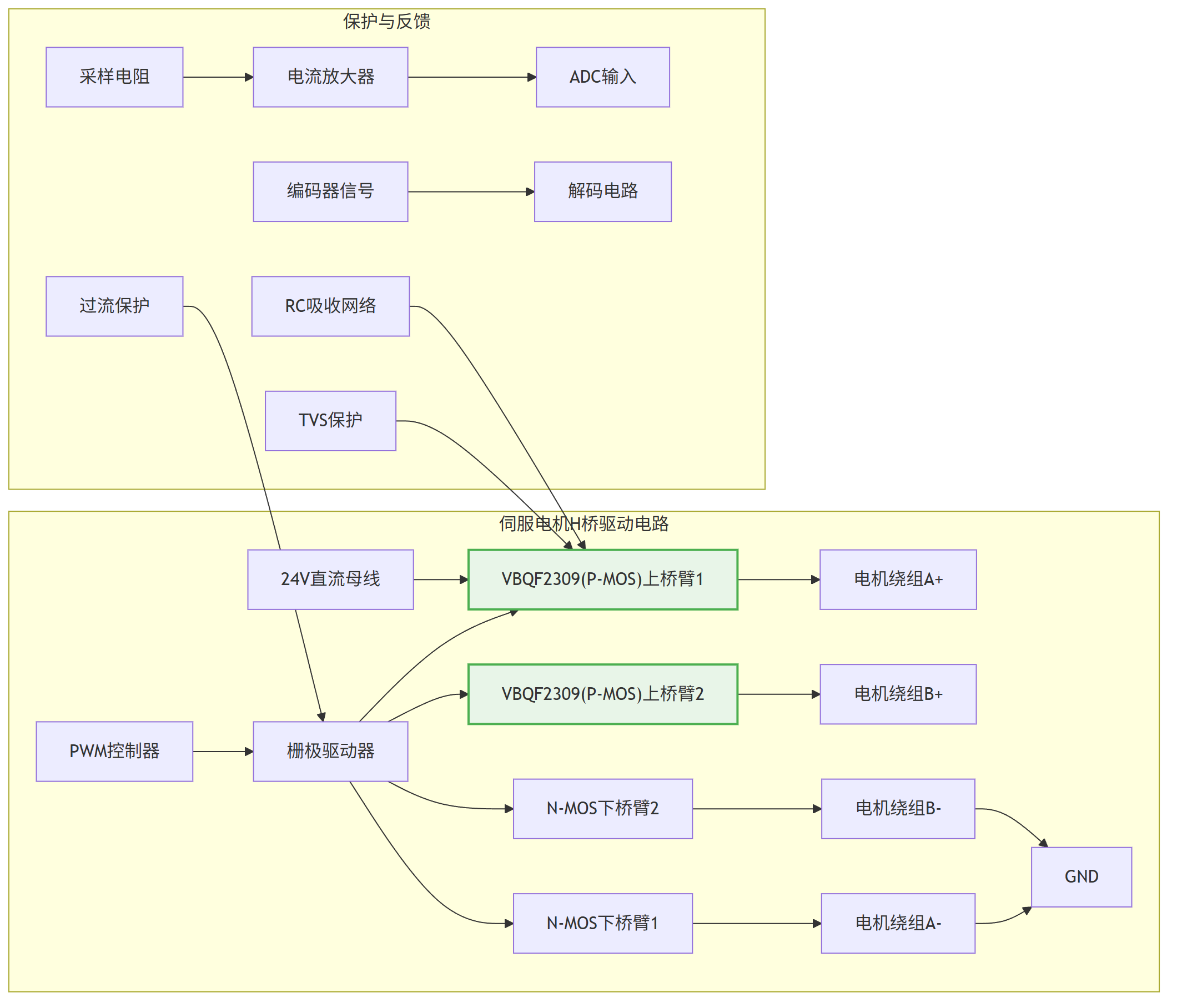

場景1：精密運動控制（伺服/步進電機驅動）—— 高速響應核心器件
推薦型號：VBQF2309（Single P-MOS，-30V，-45A，DFN8(3x3)）
關鍵參數優勢：采用溝槽技術，10V驅動下Rds(on)低至11mΩ，-45A連續電流能力滿足24V/48V總線下中小功率伺服電機驅動需求。低柵極電荷支持高頻PWM，實現精準力矩與位置控制。
場景適配價值：DFN8封裝熱阻低、寄生參數小，利于高密度布局與散熱。極低導通損耗與優秀開關特性，保障電機驅動板高效、低溫升運行，支持檢測平臺高速啟停與精密定位。
適用場景：電機H橋功率級、剎車電路、高速功率開關。
場景2：智能光源驅動（高亮LED陣列恒流供電）—— 穩定成像關鍵器件
推薦型號：VBC7N3010（Single N-MOS，30V，8.5A，TSSOP8）
關鍵參數優勢：30V耐壓適配12V/24V LED驅動電路，10V驅動下Rds(on)低至12mΩ，8.5A電流能力滿足多路并聯LED恒流需求。柵極閾值電壓1.7V，可與標準邏輯電平直接接口。
場景適配價值：TSSOP8封裝在有限空間內提供良好散熱與電流能力。低導通電阻確保恒流源效率，減少發熱對光學系統的影響。支持高頻率PWM調光，實現無頻閃照明，為高清相機捕捉提供穩定、均勻的光場。

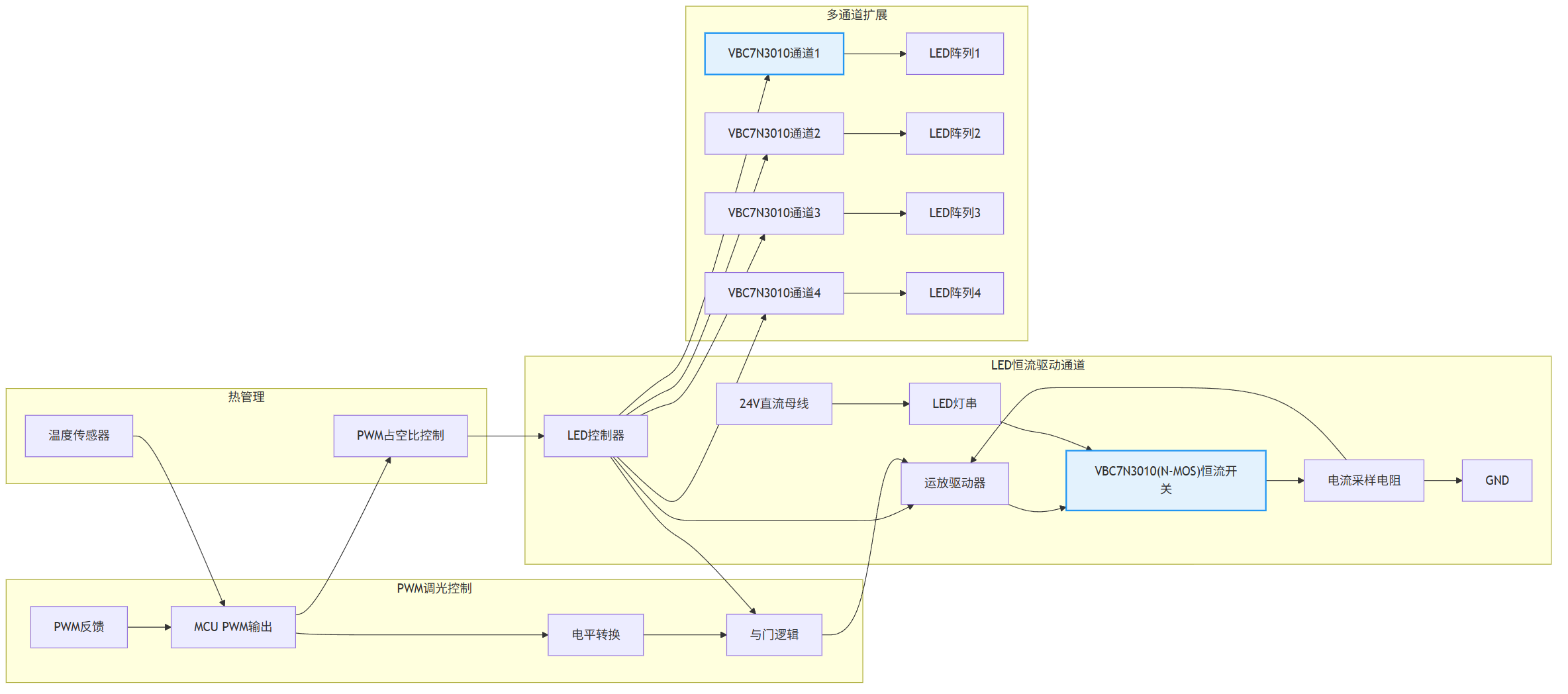

圖2: AI板材表面瑕疵檢測系統方案與適用功率器件型號分析推薦VBQF2309與VBQD3222U與VBC7N3010與產品應用拓撲圖_02_motion

適用場景：LED恒流驅動開關、調光控制、光源模塊電源管理。
場景3：輔助電源管理（傳感器、相機與通信接口）—— 高集成支撐器件
推薦型號：VBQD3222U（Dual N+N MOS，20V，6A per Ch，DFN8(3x2)-B）
關鍵參數優勢：雙路獨立20V N-MOS集成于超緊湊DFN8封裝，4.5V驅動下每路Rds(on)僅22mΩ，6A電流能力滿足多路負載需求。低至0.5V的閾值電壓兼容低壓微控制器直接驅動。
場景適配價值：雙通道集成顯著節省PCB面積，簡化多路電源路徑設計。優異的低壓驅動性能，可直接由FPGA或CPU的GPIO控制，實現傳感器、工業相機、千兆以太網模塊等負載的智能上電時序管理與節能控制。
適用場景：多路負載電源開關、低壓差同步整流、接口保護電路。
三、系統級設計實施要點
驅動電路設計
VBQF2309：搭配專用電機驅動芯片或隔離柵極驅動器，優化柵極驅動回路以降低開關振鈴。
VBC7N3010：采用恒流控制IC或運放驅動，柵極串聯電阻并增加加速電容以優化PWM響應。
VBQD3222U：微控制器GPIO直接驅動，每路柵極獨立配置串聯電阻與下拉電阻，確保可靠關斷。
熱管理設計
分級散熱策略：VBQF2309需結合PCB大面積敷銅與散熱器；VBC7N3010依靠封裝引腳與局部敷銅散熱；VBQD3222U通過底部散熱焊盤與敷銅連接即可滿足需求。
降額設計標準：連續工作電流按額定值70%-80%應用，環境溫度考慮機柜內升溫，結溫預留15℃以上裕量。

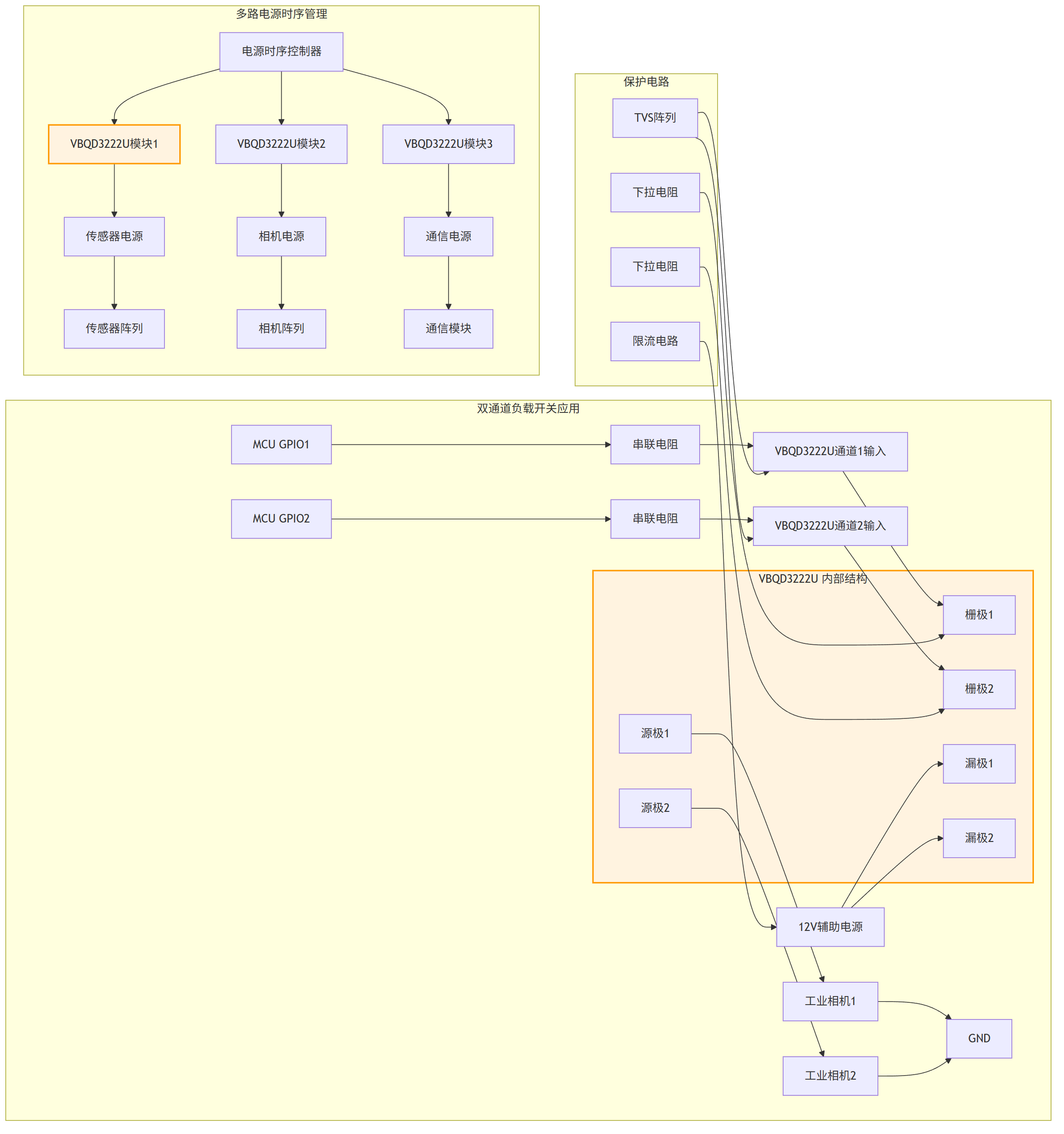

圖3: AI板材表面瑕疵檢測系統方案與適用功率器件型號分析推薦VBQF2309與VBQD3222U與VBC7N3010與產品應用拓撲圖_03_lighting

EMC與可靠性保障
EMI抑制：電機驅動回路使用高頻瓷片電容與RC吸收網絡；光源驅動輸出端增加共模電感。
保護措施：所有功率回路設置過流檢測與限流電路；柵極就近布置TVS管防護靜電與電壓尖峰；通信接口路徑可采用集成MOSFET進行熱插拔保護。
四、方案核心價值與優化建議
本文提出的AI板材表面瑕疵檢測系統功率MOSFET選型方案，基于場景化適配邏輯，實現了從高速運動控制到穩定成像照明、再到精密電源管理的全鏈路覆蓋，其核心價值主要體現在以下三個方面：
1. 全鏈路性能優化：通過為不同場景選擇低損耗、高開關速度的MOSFET器件，從精密運動驅動到智能光源控制，實現了系統各環節的響應速度與能效提升。采用本方案后，系統運動控制帶寬與照明調光精度顯著提高，為高速高分辨率圖像采集奠定硬件基礎，同時整體功耗降低，散熱壓力減小。
2. 精度與可靠性兼顧：針對運動與成像的核心需求，選用低導通電阻、優異開關特性的器件，確保了力矩控制平穩與光源輸出穩定，直接提升檢測精度與重復性；緊湊封裝與高集成度設計，降低了系統復雜度與干擾，保障在工業振動、溫差變化等復雜環境下的長期可靠運行。
3. 高集成度與高性價比平衡：方案充分利用雙路集成器件與小型化封裝，在有限空間內實現復雜電源管理功能，為系統增加更多傳感器與AI計算單元預留空間；所選器件均為成熟工業級產品，在保證可靠性與供貨穩定的同時，具有優異的成本效益，助力打造高競爭力的一體化檢測設備。
在AI板材表面瑕疵檢測系統的運動、成像與電源系統設計中，功率MOSFET的選型是實現高速、精準、穩定與緊湊集成的核心環節。本文提出的場景化選型方案，通過精準匹配不同功能模塊的特性需求，結合系統級的驅動、散熱與防護設計，為檢測設備研發提供了一套全面、可落地的技術參考。隨著檢測系統向更高速度、更高精度、更智能化的方向發展，功率器件的選型將更加注重與控制算法和系統架構的深度融合，未來可進一步探索集成驅動與保護功能的智能功率模塊（IPM）以及更高速的寬禁帶器件的應用，為打造性能卓越、穩定可靠的下一代智能工業檢測系統奠定堅實的硬件基礎。在制造業智能化升級的時代，卓越的硬件設計是實現高品質、高效率自動質檢的第一道堅實防線。
