隨著低空經濟與智能應急響應體系快速發展，AI低空應急測繪eVTOL已成為災情偵察、地理信息實時獲取的核心裝備。電推進系統作為飛行器的“心臟與肌肉”，為多旋翼電機、高功率機載設備及關鍵航電提供精準電能轉換與分配，而功率MOSFET的選型直接決定系統功率密度、效率、熱管理及飛行可靠性。本文針對eVTOL對高功率、輕量化、高可靠及極端工況適應的嚴苛要求，以場景化適配為核心，形成一套可落地的功率MOSFET優化選型方案。

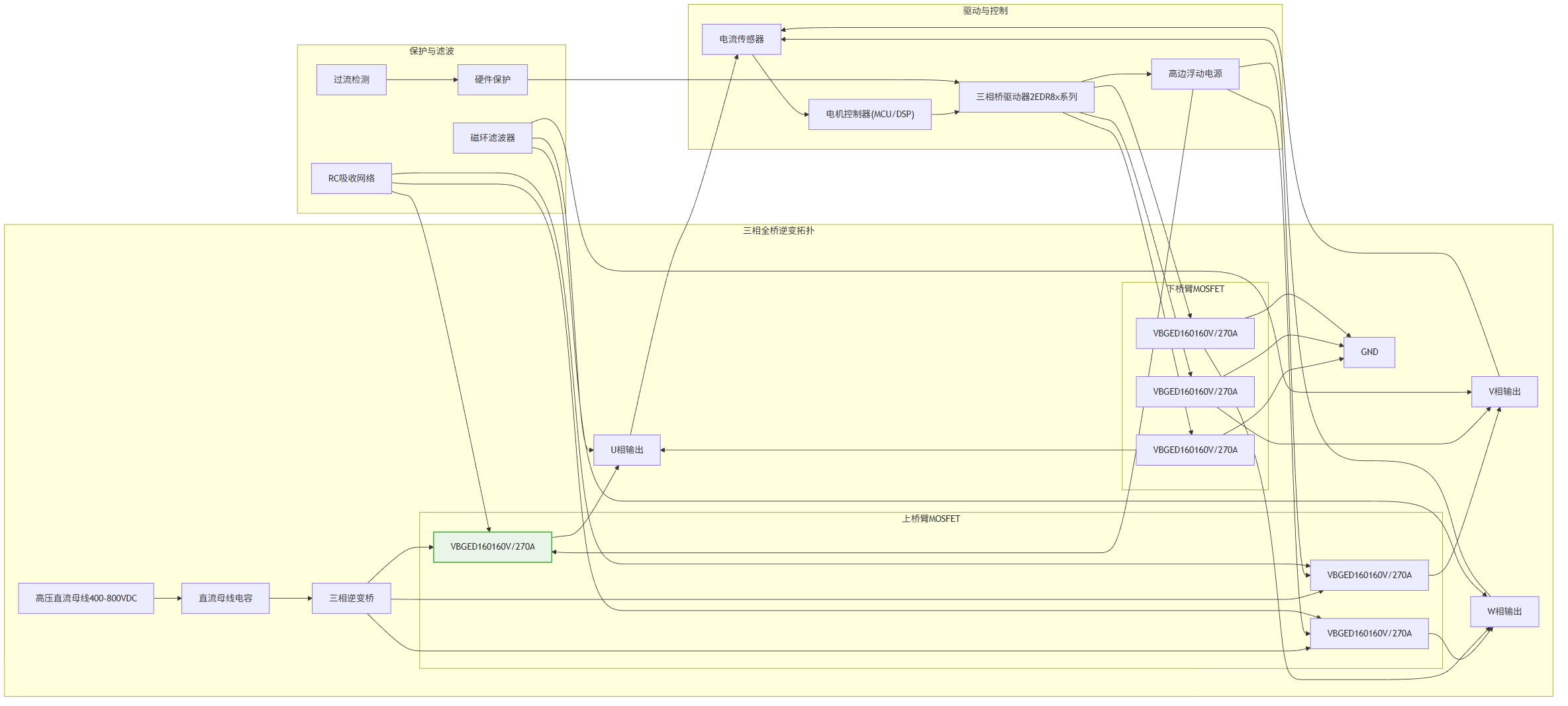

圖1: AI低空應急測繪 eVTOL方案與適用功率器件型號分析推薦VB3420與VBGED1601與VBL765C30K與產品應用拓?fù)鋱D_01_total

一、核心選型原則與場景適配邏輯
（一）選型核心原則：四維協同適配
MOSFET選型需圍繞電壓、損耗、封裝、可靠性四維協同適配，確保與飛行器復雜工況精準匹配：
1. 電壓裕量充足：針對高壓電推進平臺（如400V-800V），額定耐壓預留≥30%裕量，應對反峰電壓及浪涌沖擊，如400V總線優先選≥650V器件。
2. 極低損耗優先：優先選擇極低Rds(on)（降低大電流傳導損耗）、低Qg與低Coss（降低高頻開關損耗）器件，適配高功率密度與長航時需求，提升整機效率并減輕散熱負擔。
3. 封裝匹配需求：主推進電機驅動選熱阻極低、電流能力強的先進封裝（如LFPAK56、TO263-7L-HV）；配電與輔助負載選小型化封裝（如SOP8、SOT23），平衡重量、空間與功率處理能力。
4. 高可靠性冗余：滿足高空、寬溫、振動等極端環境，關注高結溫能力、強抗沖擊性與長壽命設計，適配應急任務高可靠需求。
（二）場景適配邏輯：按系統功能分類
按飛行器功能分為三大核心場景：一是主推進電機驅動（動力核心），需極高電流、超高效率與高頻開關能力；二是高壓配電與機載設備供電（能源管理），需高耐壓、安全隔離與智能通斷控制；三是關鍵航電與傳感器電源（控制核心），需高集成度、低噪聲與快速響應，實現參數與飛行需求精準匹配。
二、分場景MOSFET選型方案詳解
（一）場景1：主推進電機驅動（50kW-200kW）——?jiǎng)恿诵钠骷?br /> 多旋翼電機需承受極大連續電流與瞬時峰值電流，要求極高效率與功率密度以延長航時。
推薦型號：VBGED1601（N-MOS，60V，270A，LFPAK56）
- 參數優勢：SGT技術實現10V下Rds(on)低至1.2mΩ，270A超大連續電流適配高壓電池組直接驅動；LFPAK56封裝熱阻極低、寄生參數小，支持>100kHz高頻PWM，顯著降低開關損耗與電機諧波噪聲。
- 適配價值：傳導損耗極低，在百千瓦級功率下效率提升至98%以上，有效提升能量利用率與航時；先進封裝實現更高功率密度，助力電推進系統輕量化設計。
- 選型注意：確認電機相電流峰值與母線電壓，預留充足電流裕量；需搭配高性能多通道電機驅動IC，并優化功率回路布局以抑制寄生電感。
（二）場景2：高壓配電與機載大功率設備開關——能源管理關鍵器件
高壓母線配電、大功率測繪雷達或光電吊艙供電，需高耐壓、可靠通斷與故障隔離。
推薦型號：VBL765C30K（SiC N-MOS，650V，35A，TO263-7L-HV）
- 參數優勢：650V高耐壓直接適配400V-500V高壓航空母線，預留充足安全裕量；SiC技術帶來超低Rds(on)（18V驅動僅55mΩ）與優異高頻特性；TO263-7L-HV封裝散熱能力強，適合高功率應用。
- 適配價值：實現高壓側高效安全配電，開關頻率可達數百kHz，減小無源器件體積與重量；SiC器件高溫特性優越，提升系統在惡劣環境下的可靠性。
- 選型注意：需配置專用高壓柵極驅動器，確保開關瞬態可靠性；加強漏極端浪涌與過壓保護設計。

圖2: AI低空應急測繪 eVTOL方案與適用功率器件型號分析推薦VB3420與VBGED1601與VBL765C30K與產品應用拓?fù)鋱D_02_motor

（三）場景3：關鍵航電與傳感器電源管理——控制核心器件
飛控計算機、高精度傳感器、通信模塊等需精密電源管理，要求低噪聲、高集成度與快速控制。
推薦型號：VB3420（Dual N-N MOS，40V，3.6A，SOT23-6）
- 參數優勢：SOT23-6微型封裝內集成雙路N溝道MOSFET，顯著節省PCB空間；40V耐壓適配28V航空次級電源；1.8V低閾值電壓可由3.3V飛控GPIO直接驅動，響應迅速。
- 適配價值：實現多路敏感負載的獨立智能上下電控制，待機功耗極低；雙路集成簡化電路設計，提升系統集成度與可靠性，滿足航電系統高密度布局需求。
- 選型注意：確保每路負載電流在安全范圍內；可于柵極串聯小電阻優化開關邊沿，敏感線路增設濾波。
三、系統級設計實施要點
（一）驅動電路設計：匹配器件特性
1. VBGED1601：必須配套大電流、高邊浮動能力的三相橋驅動IC（如2EDR8x系列），優化門極驅動阻抗，并聯高頻去耦電容。
2. VBL765C30K：需選用專用SiC MOSFET驅動器（如1ED3x系列），提供負壓關斷以提高抗干擾能力，注意驅動回路對稱性。
3. VB3420：可由飛控MCU GPIO直接驅動，柵極串聯22-47Ω電阻；對噪聲敏感負載，可采用RC緩沖電路。
（二）熱管理設計：分級強化散熱
1. VBGED1601：必須采用大面積金屬基板或散熱器，利用LFPAK56底部散熱焊盤，通過多排散熱過孔連接至內部銅層或散熱器。
2. VBL765C30K：TO263封裝需安裝于專用散熱器上，使用高性能導熱絕緣墊，確保接觸良好。
3. VB3420：局部敷銅散熱即可滿足要求，注意在緊湊空間內保證氣流暢通。
整機熱設計需考慮高空空氣稀薄條件，對高功耗器件優先采用強制風冷或液冷。
（三）EMC與可靠性保障
1. EMC抑制

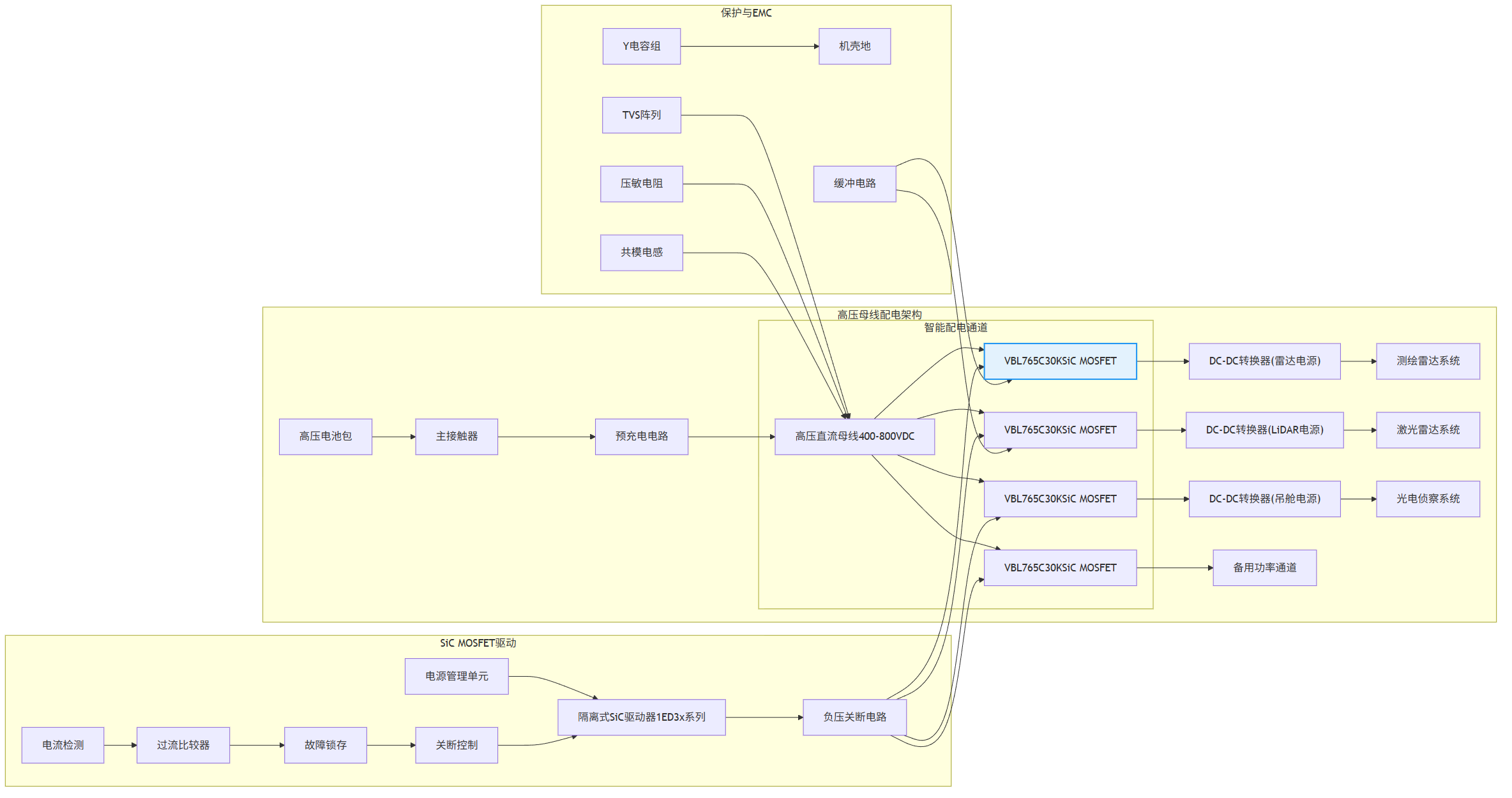

圖3: AI低空應急測繪 eVTOL方案與適用功率器件型號分析推薦VB3420與VBGED1601與VBL765C30K與產品應用拓?fù)鋱D_03_hvpower

- 1. VBGED1601電機驅動輸出端并聯RC吸收網絡或使用磁環抑制高頻輻射。
- 2. VBL765C30K所在高壓回路添加共模電感與Y電容，減少對敏感航電的干擾。
- 3. 嚴格進行PCB分區，將高壓功率、電機驅動、低壓數字及模擬區域隔離布局。
2. 可靠性防護
- 1. 深度降額設計：針對高空低溫啟動與高溫工作循環，對電壓、電流進行更嚴格降額。
- 2. 多重保護：主功率回路設置硬件過流、過溫及短路保護，并與飛控軟件保護聯動。
- 3. 強化浪涌防護：在高壓輸入端、電機繞組輸出端及電源入口處，配置相應等級的TVS管或壓敏電阻。
四、方案核心價值與優化建議
（一）核心價值
1. 極致能效與功率密度：采用SGT與SiC先進器件，顯著提升電推進系統效率與功重比，直接延長任務航時。
2. 高壓安全與智能管理：高耐壓SiC器件保障高壓平臺安全，集成化小信號MOSFET實現航電智能配電。
3. 高環境適應性：所選器件具備寬溫、高可靠特性，滿足應急測繪任務中復雜嚴苛的飛行環境要求。
（二）優化建議
1. 功率等級擴展：對于超大型eVTOL，主驅可并聯多個VBGED1601或選用更高級別模塊；更高壓平臺（如800V）可評估1200V SiC MOSFET。
2. 集成化升級：考慮采用智能功率模塊(IPM)進一步集成驅動與保護，簡化主驅設計。
3. 特殊環境適配：高振動環境優先選用貼片封裝（如LFPAK）；極寒地區關注器件低溫啟動特性。
4. 冗余設計：對關鍵配電回路采用雙路冗余MOSFET設計，提升系統任務可靠性。
功率MOSFET選型是eVTOL電推進與電源系統實現高效、高功率密度、高可靠性的核心。本場景化方案通過精準匹配飛行器各子系統需求，結合嚴格的系統級設計，為航空級電力電子研發提供全面技術參考。未來可探索全SiC多電平拓?fù)浼案苫悄芄β史桨?，助力打造下一代長航時、高智能的低空應急測繪飛行平臺，筑牢空中應急響應防線。

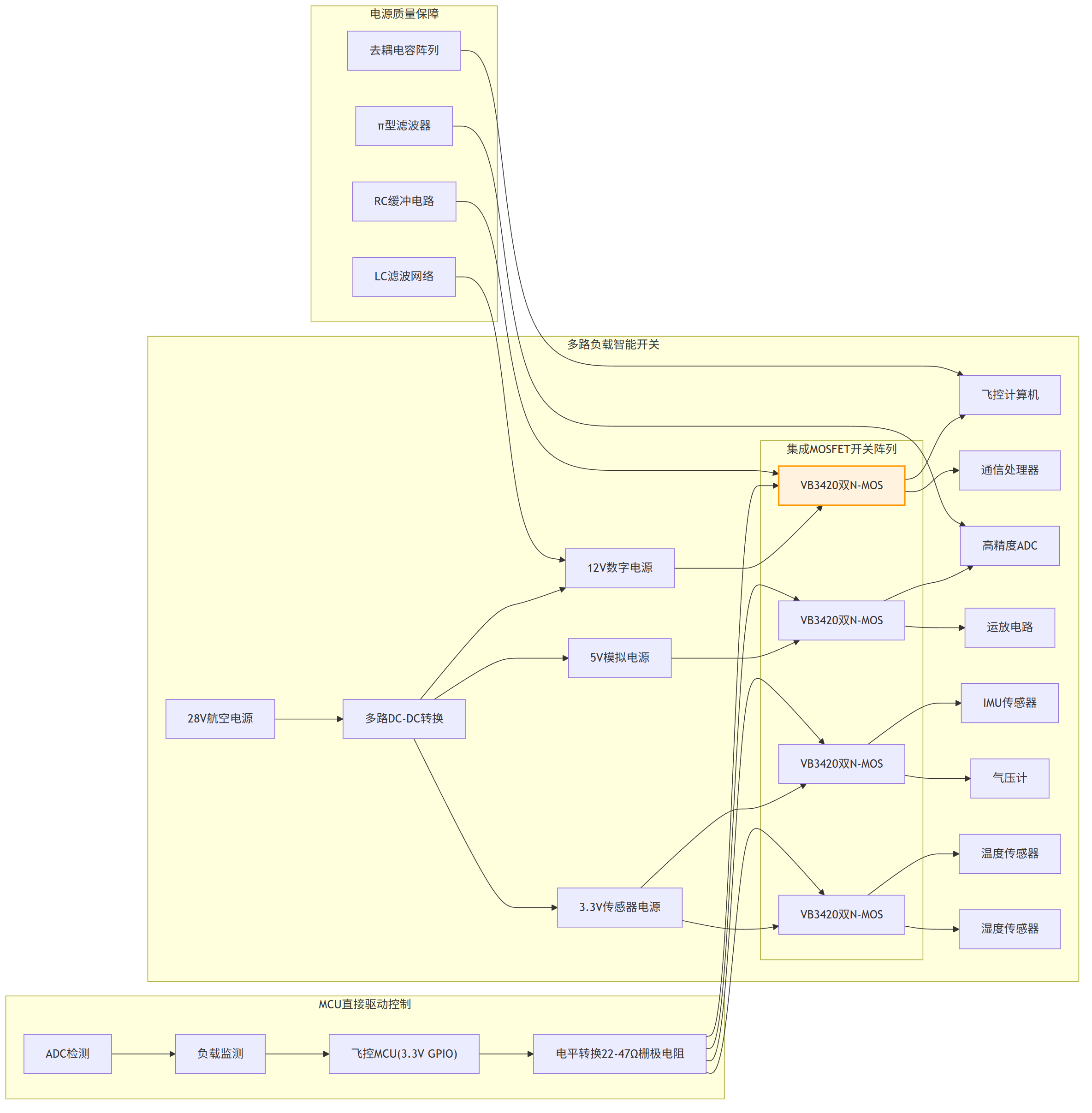

圖4: AI低空應急測繪 eVTOL方案與適用功率器件型號分析推薦VB3420與VBGED1601與VBL765C30K與產品應用拓?fù)鋱D_04_avionics
