隨著服務機器人產業的快速發展，AI送餐機器人已成為智慧餐飲場景的核心設備。其運動控制、傳感器供電及安全模塊驅動系統作為能量轉換與控制中樞，直接決定了整機的運行效率、續航能力、響應速度及長期可靠性。功率MOSFET作為該系統中的關鍵開關器件，其選型質量直接影響系統效能、電磁兼容性、功率密度及使用壽命。本文針對AI送餐機器人的多負載、高動態響應及高安全標準要求，以場景化、系統化為設計導向，提出一套完整、可落地的功率MOSFET選型與設計實施方案。
一、選型總體原則：系統適配與平衡設計

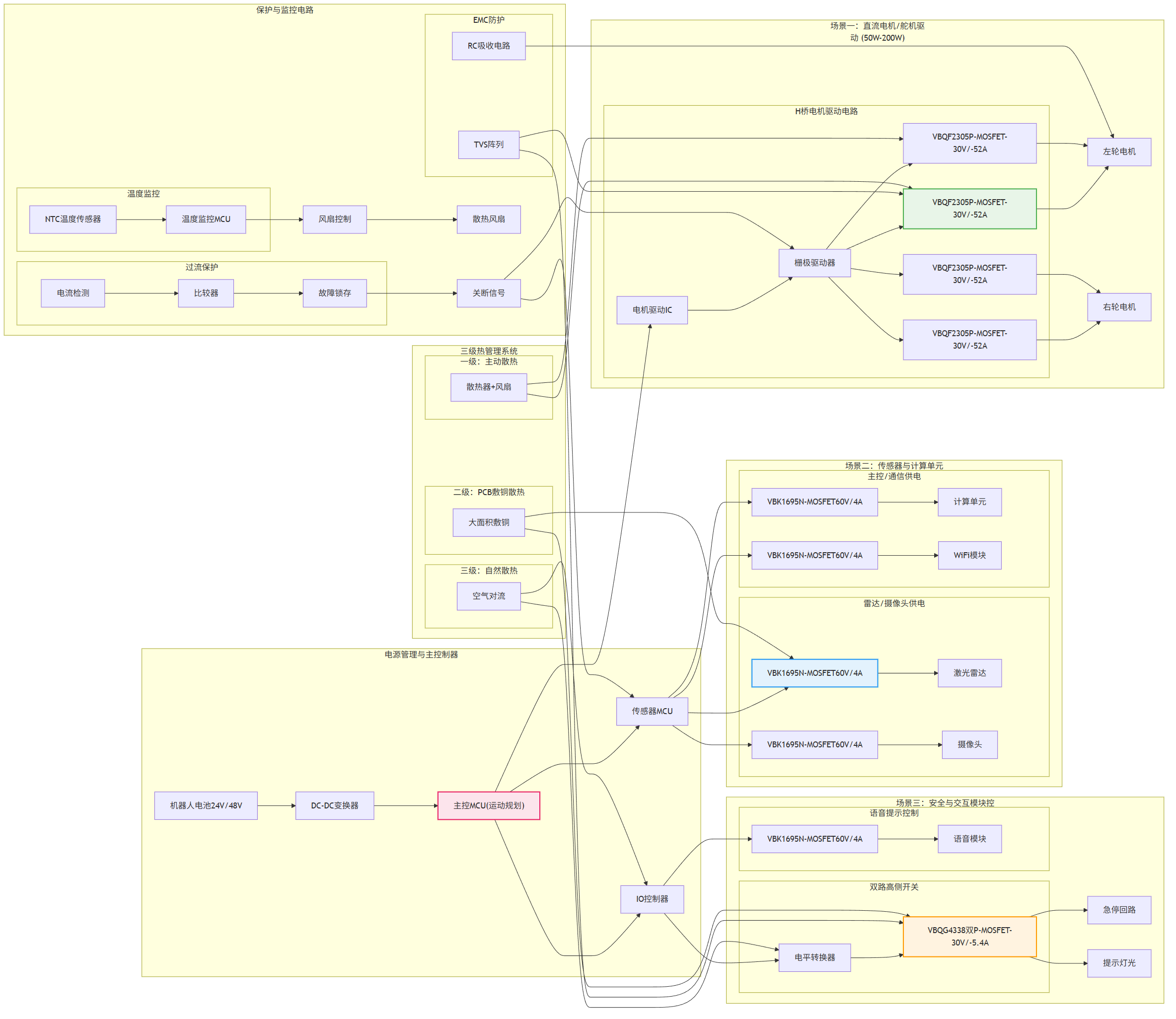

圖1: AI送餐機器人方案與適用功率器件型號分析推薦VBQF1208N與VBQF2305與VBK1695與VBQG4338與產品應用拓撲圖_01_total

功率MOSFET的選型不應僅追求單一參數的優越性，而應在電氣性能、熱管理、封裝尺寸及可靠性之間取得平衡，使其與系統整體需求精準匹配。
1. 電壓與電流裕量設計
依據系統總線電壓（常見12V/24V/48V），選擇耐壓值留有 ≥50% 裕量的MOSFET，以應對電機反電動勢、電源波動及感性負載反沖。同時，根據負載的連續與峰值電流，確保電流規格具有充足余量，通常建議連續工作電流不超過器件標稱值的 60%~70%。
2. 低損耗優先
損耗直接影響能效與溫升。傳導損耗與導通電阻 (R_{ds(on)}) 成正比，應選擇 (R_{ds(on)}) 更低的器件；開關損耗與柵極電荷 (Q_g) 及輸出電容 (C_{oss}) 相關，低 (Q_g)、低 (C_{oss}) 有助于提高開關頻率、降低動態損耗，并改善EMC表現。
3. 封裝與散熱協同
根據功率等級、空間限制及散熱條件選擇封裝。大功率驅動場景宜采用熱阻低、寄生電感小的封裝（如DFN）；低功耗控制電路可選SOT、SC70等小型封裝以提高集成度。布局時應結合PCB銅箔散熱與必要的導熱介質。
4. 可靠性與環境適應性
在餐廳、走廊等復雜場景，設備需長時間連續運行。選型時應注重器件的工作結溫范圍、抗靜電能力（ESD）、抗浪涌能力及長期使用下的參數穩定性。
二、分場景MOSFET選型策略
AI送餐機器人主要負載可分為三類：驅動電機控制、傳感器與計算單元供電、安全與交互模塊控制。各類負載工作特性不同，需針對性選型。
場景一：直流電機/舵機驅動（50W–200W）
驅動電機是機器人的運動核心，要求驅動高效率、高動態響應、高可靠性。
- 推薦型號：VBQF2305（Single-P，-30V，-52A，DFN8(3×3)）
- 參數優勢：
- 采用Trench工藝，(R_{ds(on)}) 極低，僅4?mΩ（@10?V），傳導損耗極低。
- 連續電流-52A，峰值電流能力高，適合電機啟動、制動及負載突變。
- DFN封裝熱阻小，寄生電感低，有利于高頻PWM控制與散熱。
- 場景價值：
- 可支持高頻率PWM調速，實現電機平穩精確控制，提升運動軌跡精度。
- 極低的導通損耗有助于提升系統能效，延長電池續航時間。
- 設計注意：
- PCB布局需確保散熱焊盤連接大面積銅箔（建議≥300?mm2）。
- 搭配具備過流保護功能的電機驅動IC，防止堵轉損壞。
場景二：傳感器與計算單元供電（雷達、攝像頭、主控等）
傳感器與計算單元功率中等，需穩定供電且可能頻繁啟停，強調低噪聲與高可靠性。
- 推薦型號：VBK1695（Single-N，60V，4A，SC70-3）
- 參數優勢：
- (R_{ds(on)}) 較低，75?mΩ（@10?V），導通壓降低。

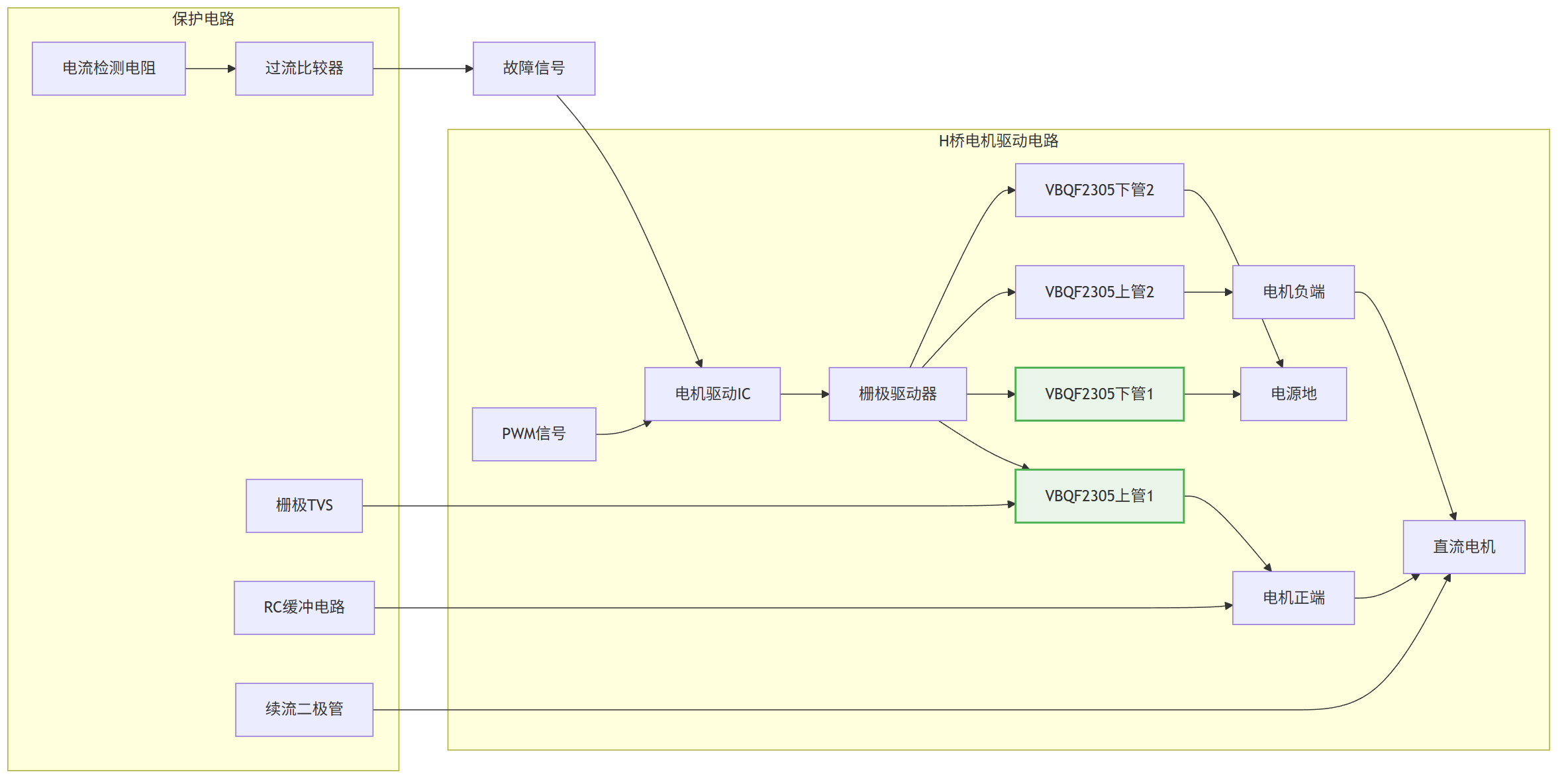

圖2: AI送餐機器人方案與適用功率器件型號分析推薦VBQF1208N與VBQF2305與VBK1695與VBQG4338與產品應用拓撲圖_02_motor

- 柵極閾值電壓 (V_{th}) 約1.7?V，可直接由3.3?V/5?V MCU驅動，簡化電路。
- SC70-3封裝體積極小，節省寶貴PCB空間，適合高密度布局。
- 場景價值：
- 可用于電源路徑開關，實現各傳感器模塊的獨立供電管理，降低靜態功耗。
- 也可用于DC-DC轉換電路的開關或同步整流，提升供電效率。
- 設計注意：
- 柵極串聯適當電阻（如22?Ω）以抑制高速開關引起的振鈴。
- 注意小封裝的散熱能力，通過PCB敷銅輔助散熱。
場景三：安全與交互模塊控制（急停、燈光、語音提示）
安全與交互模塊直接關系到機器人的運行安全與人機交互體驗，需要快速響應與高側控制能力。
- 推薦型號：VBQG4338（Dual-P+P，-30V，-5.4A/路，DFN6(2×2)-B）
- 參數優勢：
- 集成雙路P溝道MOSFET，節省布局空間，簡化控制邏輯。
- 每路 (R_{ds(on)}) 為38?mΩ（@10?V），保證較低導通壓降。
- 支持獨立通斷，可實現燈光、語音等模塊的智能聯動與獨立故障隔離。
- 場景價值：
- 可實現急停回路、提示燈光等安全功能的高側開關控制，避免共地干擾，提升安全性。
- 雙路集成設計有利于構建緊湊的IO驅動板。
- 設計注意：
- P?MOS為高側開關，需配合NPN或小N?MOS進行電平轉換驅動。
- 每路輸出建議加入TVS管進行過壓防護。
三、系統設計關鍵實施要點
1. 驅動電路優化

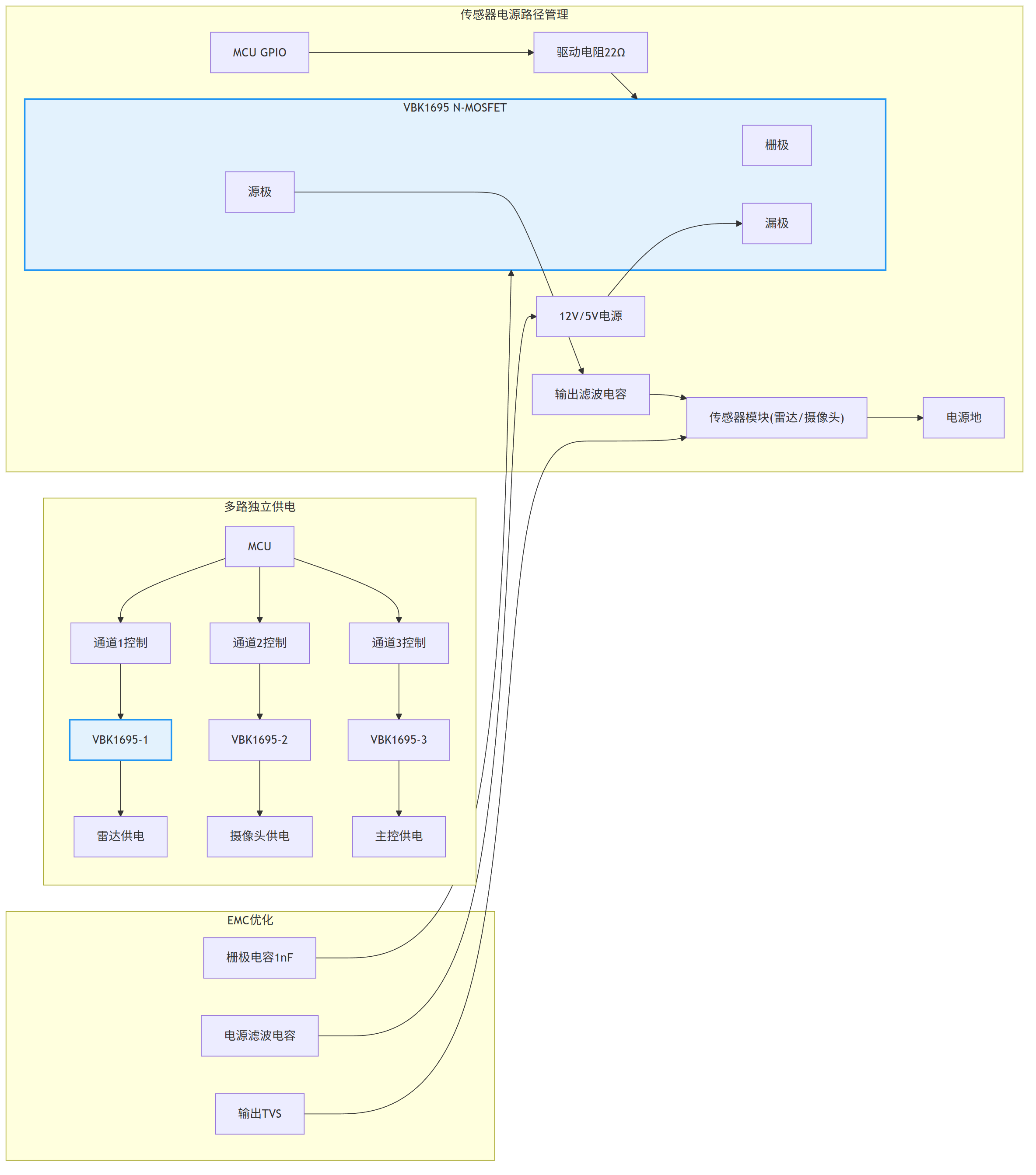

圖3: AI送餐機器人方案與適用功率器件型號分析推薦VBQF1208N與VBQF2305與VBK1695與VBQG4338與產品應用拓撲圖_03_sensor

- 大功率MOSFET（如VBQF2305）：應選用驅動能力強（≥2?A）的專用驅動IC，縮短開關時間，降低開關損耗。注意死區設置，防止H橋直通。
- 小功率MOSFET（如VBK1695）：MCU直驅時，柵極串接電阻限流，并可并聯小電容（約1-10?nF）穩定柵壓，提高抗干擾性。
- 雙路P?MOS（如VBQG4338）：每路柵極采用獨立電平轉換電路，并添加上拉電阻確保可靠關斷。
2. 熱管理設計
- 分級散熱策略：
- 大功率電機驅動MOSFET依托大面積敷銅+散熱過孔，必要時加導熱墊連接至底盤或散熱器。
- 中小功率MOSFET通過局部敷銅與合理布局自然散熱。
- 環境適應：在廚房等高溫環境下，應對電流進行進一步降額使用。
3. EMC與可靠性提升
- 噪聲抑制：
- 在MOSFET漏?源極并聯高頻電容（100?pF–1?nF），吸收電壓尖峰。
- 對電機等感性負載并聯續流二極管，并考慮串聯磁珠。
- 防護設計：
- 柵極配置TVS管防靜電，電源輸入端增設壓敏電阻抗浪涌。
- 實施過流、過溫及欠壓保護電路，確保故障狀態下快速關斷，保障機器人安全。
四、方案價值與擴展建議

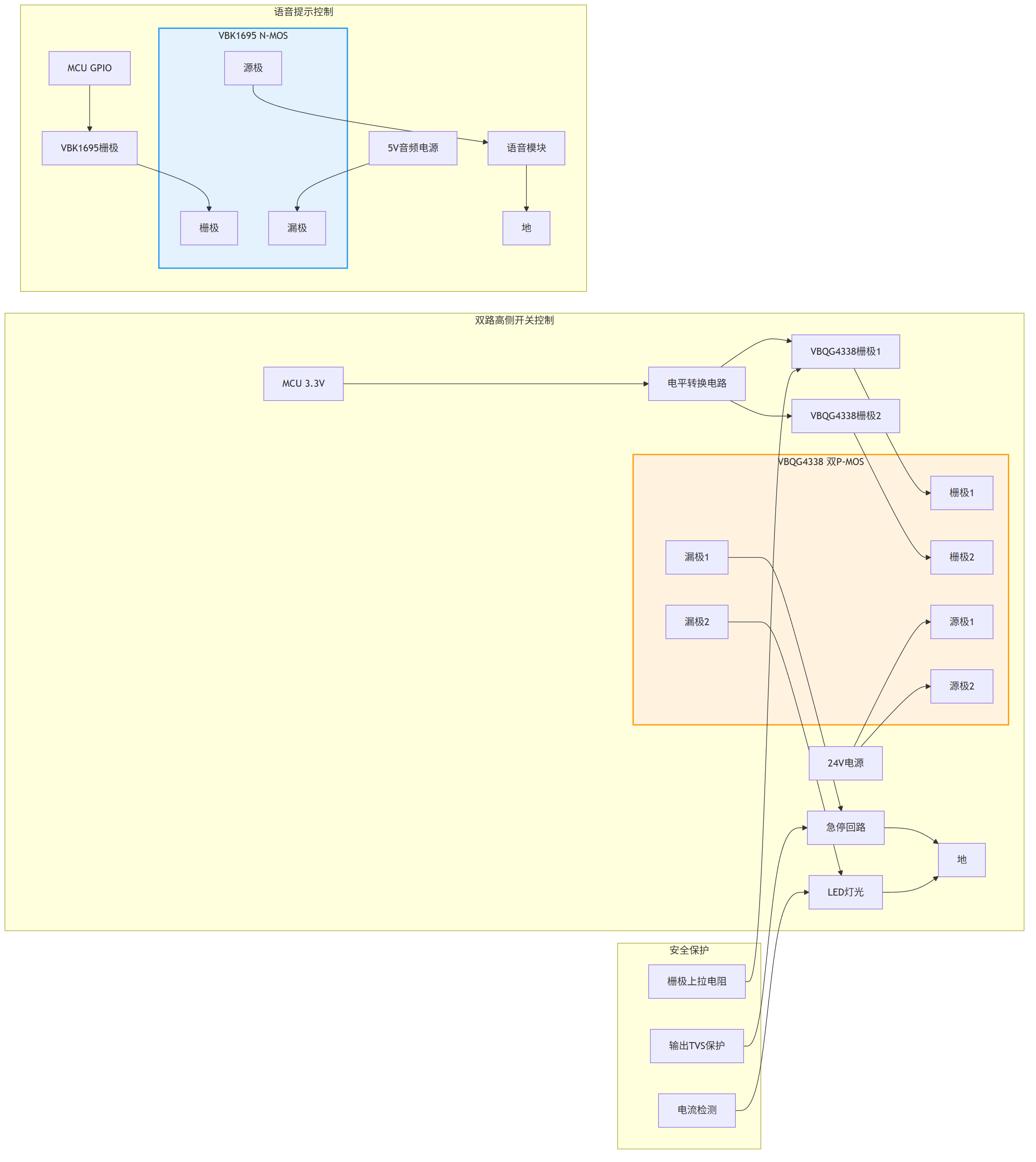

圖4: AI送餐機器人方案與適用功率器件型號分析推薦VBQF1208N與VBQF2305與VBK1695與VBQG4338與產品應用拓撲圖_04_safety

核心價值
1. 能效與續航提升：通過極低 (R_{ds(on)}) 器件（如VBQF2305）的應用，顯著降低驅動損耗，系統整體能效提升，延長單次充電工作時間。
2. 緊湊與高集成度：采用SC70、DFN等小型化封裝（如VBK1695，VBQG4338），支持在有限空間內實現更多功能，適應機器人緊湊化設計趨勢。
3. 高可靠性設計：全場景裕量設計+分級散熱+多重防護，適應餐廳復雜環境下的長期連續可靠運行。
優化與調整建議
- 功率擴展：若驅動電機功率＞200?W，可選用多顆MOSFET并聯或電流能力更高的型號（如VBQF1208N）。
- 電壓升級：若系統采用48V總線，可選用耐壓更高的MOSFET（如200V級別）。
- 特殊環境：在油污、潮濕要求高的場景，可選擇具有特殊涂層的器件，或進行三防漆處理。
- 智能化驅動：需更精密控制時，可搭配集成電流采樣與診斷功能的智能驅動IC。
