從“雞同鴨講”到“無縫對話”水處理廠EtherNet/IP轉Modbus RTU網關改造實錄

背景：水廠里的“雞同鴨講”

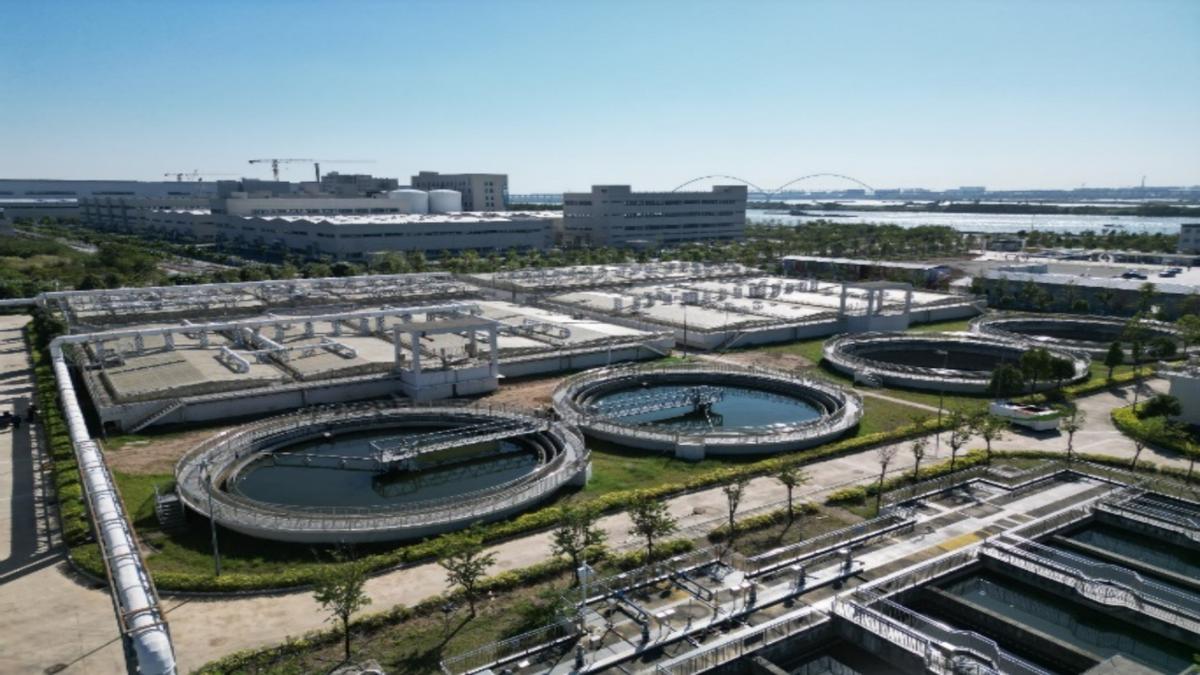

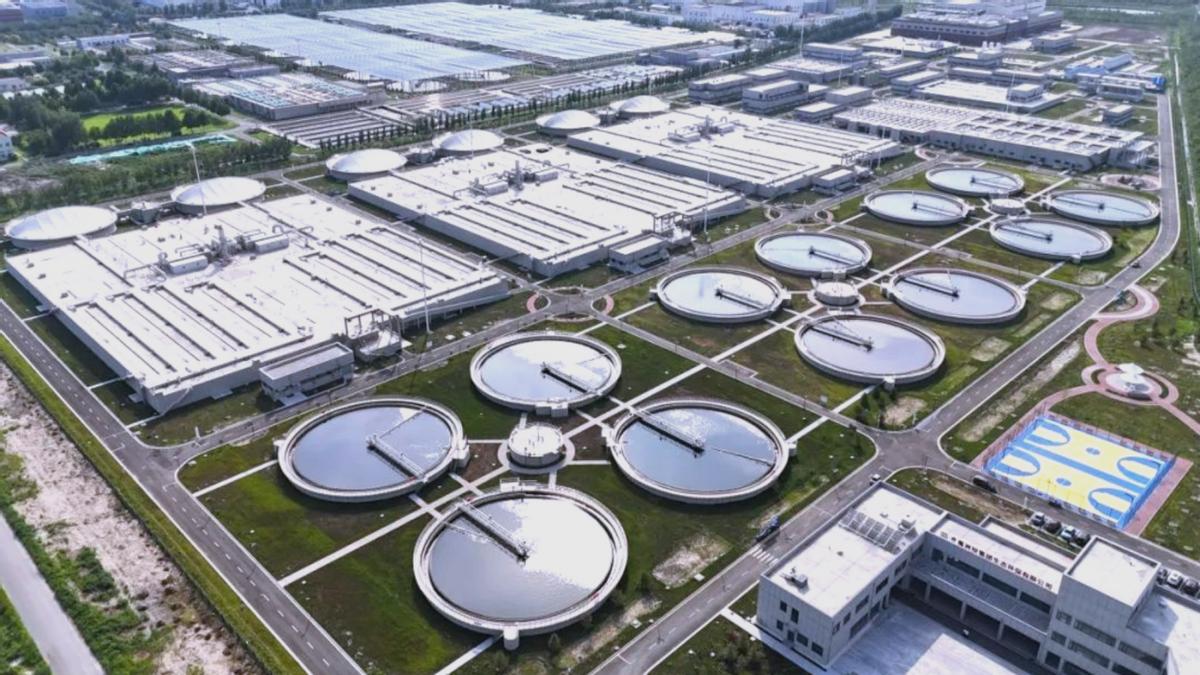

某南方污水處理廠經歷過這樣的場景：中控室里的羅克韋爾ControLogix PLC正高速輪詢，卻始終讀不到沉淀池那臺服役八年的壓力變送器的數據。原因很簡單——PLC只說EtherNet/IP，而變送器只懂Modbus RTU。這不是孤例，全廠二十多臺水泵狀態、七個管網壓力點、十余個液位傳感器，分屬不同年代、不同協議，像一群操著不同方言的技術員，明明都在現場，卻無法對話。

痛點：改造不是推倒重來

廠方曾考慮過兩個方案：一是全部更換為支持EtherNet/IP的智能儀表，預算直接破百萬；二是為每臺PLC增加第三方協議轉換卡件，但機架插槽已滿，且編程工作量巨大。更現實的問題是——生產不能停。污水提升泵站每停運一小時，城區管網就有溢流風險。如何在不動現有羅克韋爾控制系統的前提下，讓老傳感器“開口說”EtherNet/IP？

核心功能：網關不是“線”，是“翻譯官”

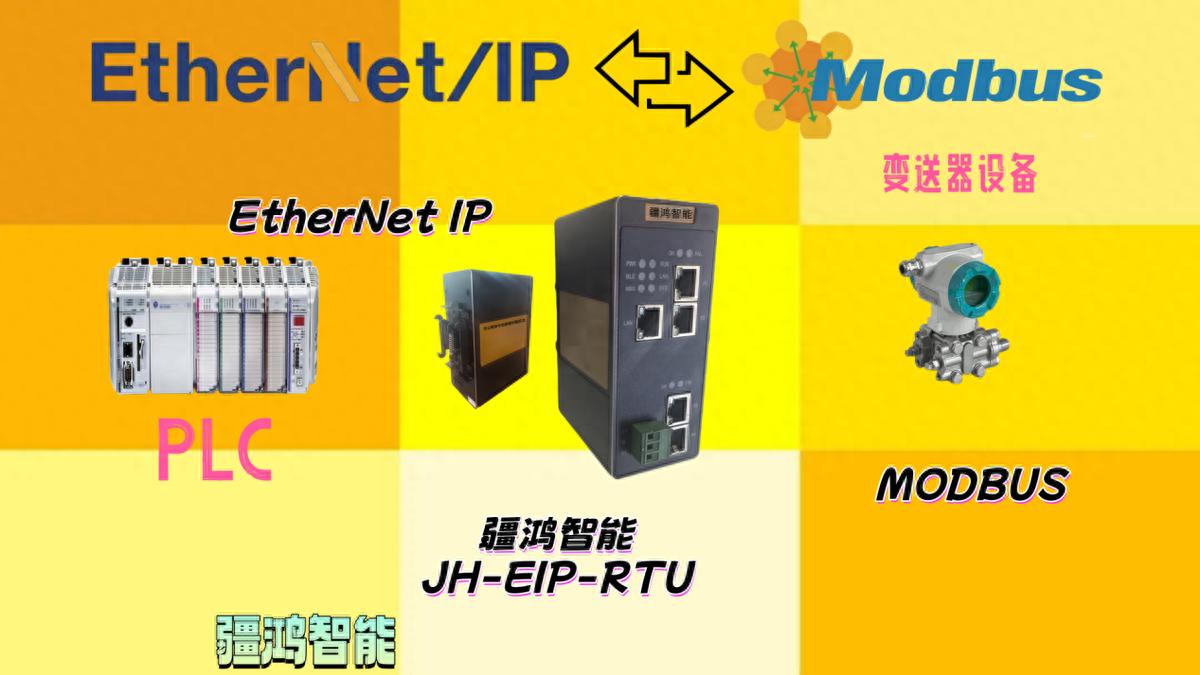

最終落地的方案是一個巴掌大的導軌式網關——SG-EIP-MOD-210。它的角色很純粹：EtherNet/IP側作為適配器（從站），假裝自己是一臺羅克韋爾的標準I/O設備；Modbus RTU側作為主站，主動輪詢現場所有傳感器。關鍵在于內部的數據映射表——工程師把Modbus寄存器地址（如保持寄存器40001對應水泵轉速）逐一“貼”到EtherNet/IP的輸入實例（Assembly Instance 100）上。PLC無需知道Modbus的存在，只管按標簽讀寫，網關在背后完成了協議與地址的雙向轉譯。

配置實戰：十分鐘還是十小時？

硬件接線并不復雜：網關側面的撥碼開關設置Modbus波特率9600、8-N-1，RS485總線串接所有變送器；頂部RJ45口通過屏蔽雙絞線接入羅克韋爾交換機。真正考驗功力的是軟件配置——用網關自帶的Windows工具“Gateway Configurator”，三步走：

1. 掃描Modbus從站：自動識別掛載的5臺壓力變送器、3臺電磁流量計，確認站地址（1-8）無沖突；

2. 定義EtherNet/IP參數：設置IP為（與PLC同網段），選擇“Polled I/O”連接類型，輸入實例大?。ㄝ斎?4字節/輸出32字節）；

3. 建立映射規則：將Modbus功能碼03讀到的16個寄存器，按字節順序映射到EtherNet/IP輸入區的偏移0-31位置。

整個過程不到兩小時，包含現場走線。

解決了什么關鍵問題

第一，資產復活。八臺已停產但工況良好的壓力變送器繼續服役，無需更換。第二，PLC零改造。羅克韋爾工程師只需在Studio 5000里添加一個通用EtherNet/IP模塊，導入EDS文件后，傳感器數據就像本地I/O一樣出現在標簽數據庫里。第三，故障隔離。曾經因傳感器短路導致Modbus總線癱瘓時，會拖累整個PLC網絡；現在網關的電氣隔離特性讓單路故障止步于RS485側。

總結

網關在這個項目里沒有創造新數據，但它做了一件更底層的事：把“兼容”從一張設備清單變成一條可配置的數據管道。當工業現場不可避免存在“新老混搭”時，真正昂貴的不是換掉所有舊設備，而是讓它們學會說同一種語言。這臺幾百元的網關，最終省下的是一套全新儀表系統的預算，以及停產改造那幾天可能引發的城市排水風險。在工業4.0的宏大敘事下，這種“讓異種協議握手”的能力，或許才是生產制造中最務實的進化路徑。
