ETHERNET IP轉MODBUS RTU：讓羅克韋爾對臺達“開口說話”的巴掌翻譯官

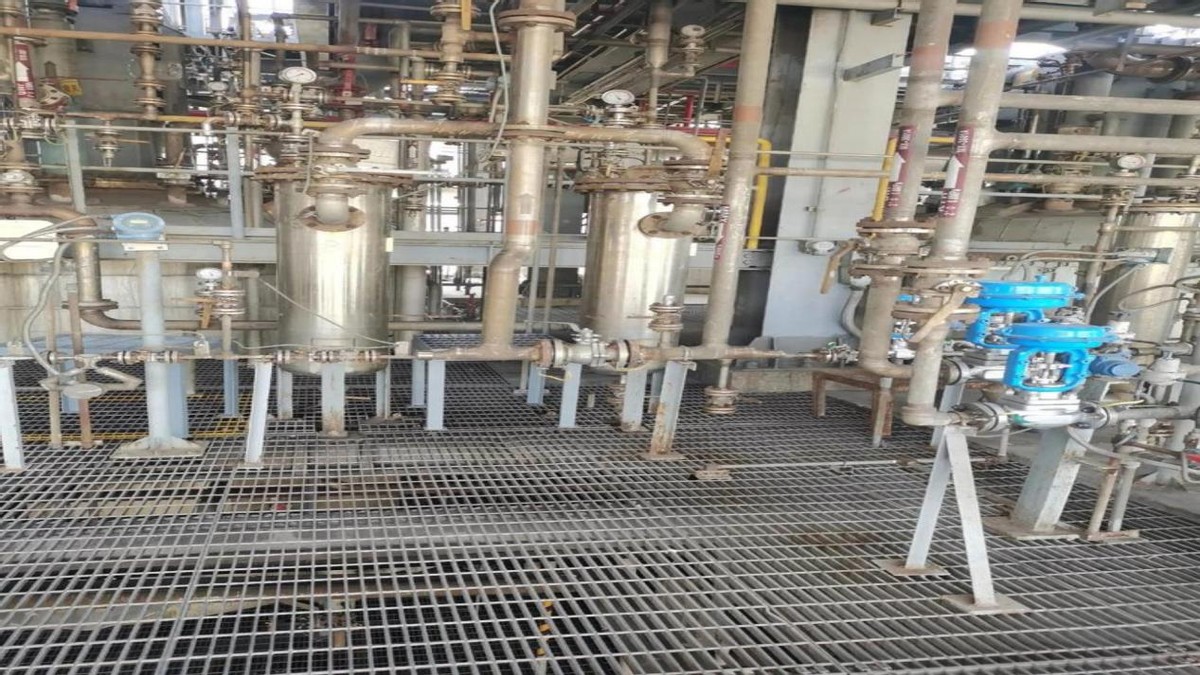

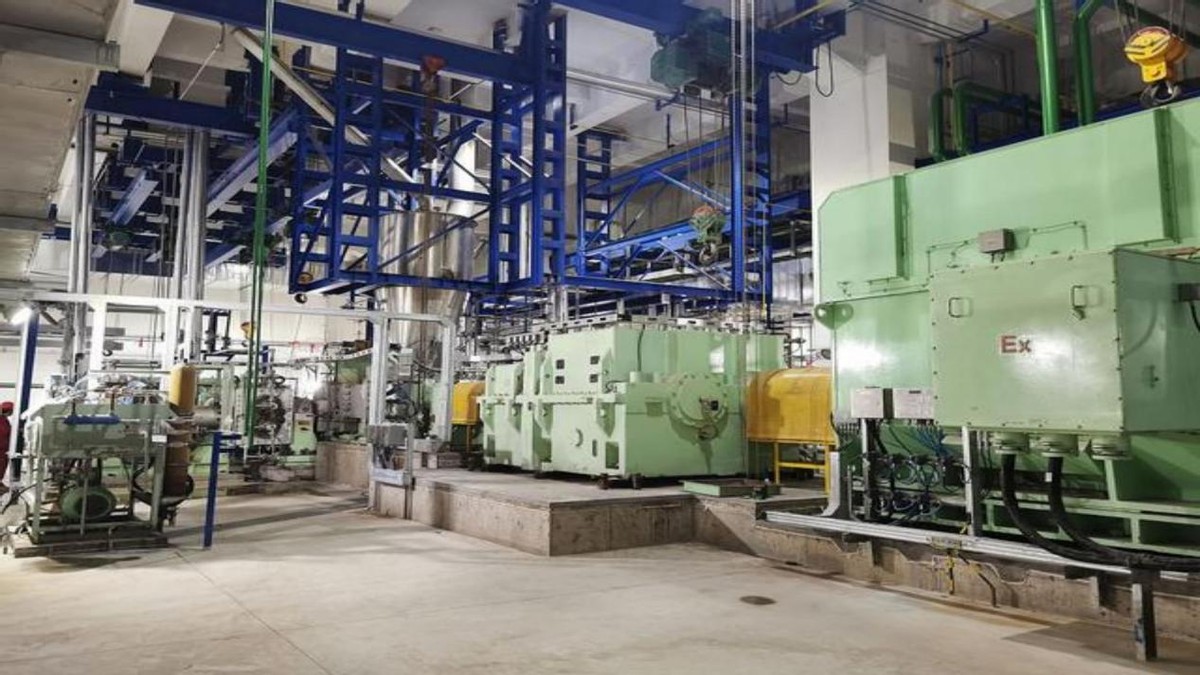

某化工廠的設備車間里，羅克韋爾PLC與臺達變頻器面面相覷——一個講著EtherNet/IP，一個只認Modbus RTU。改造前，操作工得往返于控制室和現場，手動調節變頻器參數，既費時又容易出錯。更頭疼的是，PLC無法實時讀取變頻器的電流、頻率數據，設備狀態如同“盲盒”。

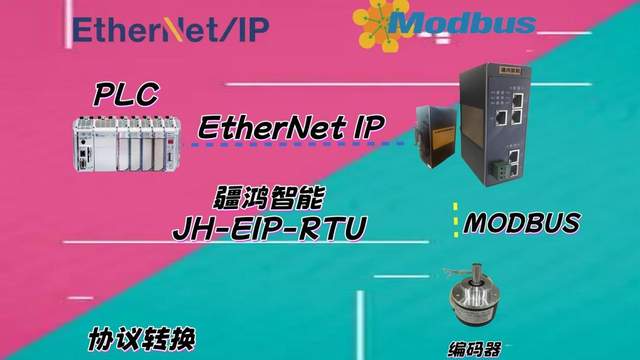

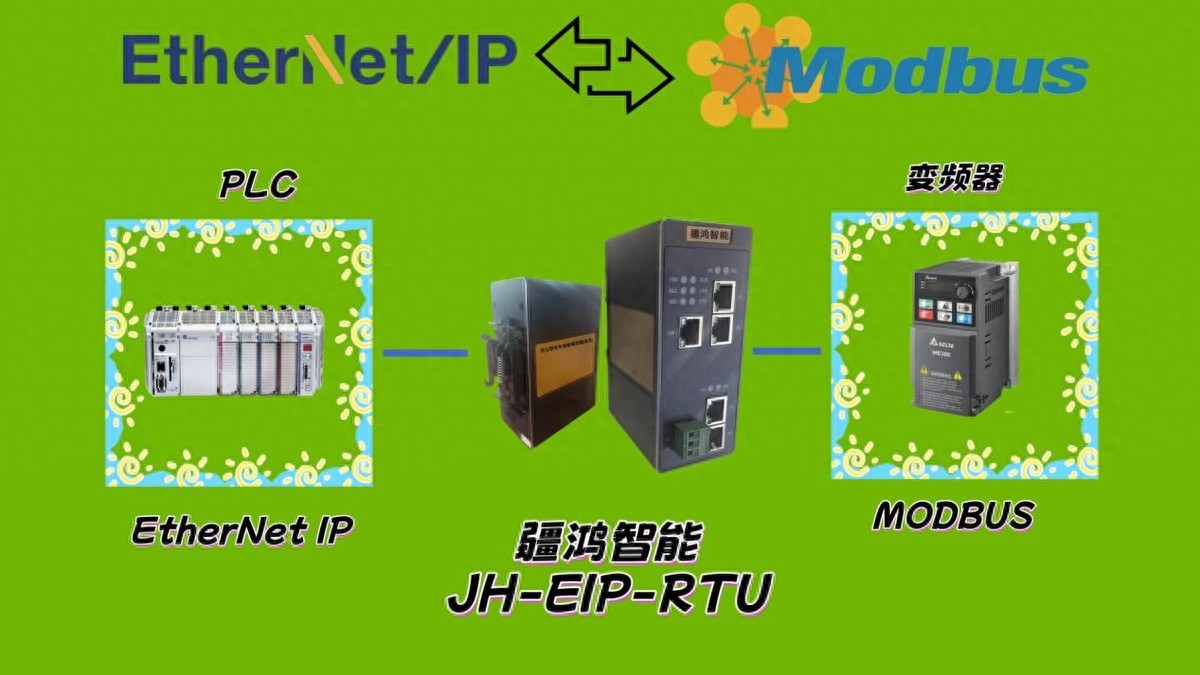

疆鴻智能的EtherNet/IP轉Modbus RTU網關，成了這場對話的“翻譯官”。網關一側以從站身份接入羅克韋爾PLC，另一側作為主站輪詢?nèi)_臺達變頻器。硬件配置不過半小時：網關側RJ45口連PLC網線，RS485總線并聯變頻器，終端電阻收尾。軟件配置更顯功力——在網關網頁里設定EtherNet/IP的IP地址、輸入輸出實例長度；Modbus側則需匹配臺達變頻器的波特率（9600-8-N-1）、站地址（1-3），并將變頻器的啟停寄存器（0x2000）與頻率給定寄存器（0x2001）映射到PLC的標簽數組。

網關的核心功能不是簡單的“收發”，而是雙向?qū)崟r翻譯與數據緩存。它扛住了車間里變頻器頻繁啟停帶來的電磁干擾，連續三個月零丟包。為工廠解決了三大關鍵問題：一是打通了控制鏈路，PLC能直接下發轉速指令并讀取負載電流；二是省掉了昂貴的ProSoft卡件，改造成本直降60%；三是把變頻器數據送入了上位系統，為后續的能耗分析埋下伏筆。

總結：這只“小網關”，用不到巴掌大的體積，化解了異種設備間的“語言隔閡”。它證明了一個道理——在工業互聯的難題前，最高效的方案往往不是推倒重來，而是找到那個能聽懂雙方方言的轉譯器。
