EtherNet/IP轉Modbus RTU網關如何讓羅克韋爾PLC“聽懂”編碼器的每一度角

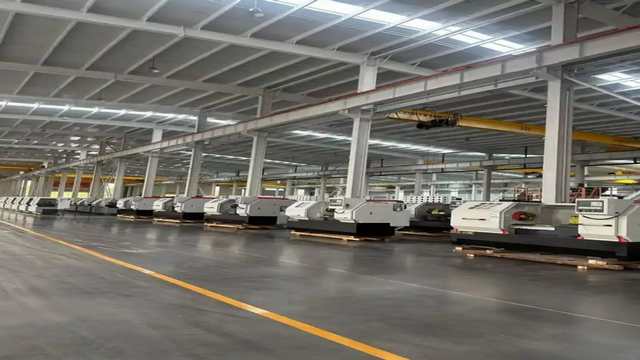

走進某機床車間，你可能會看到這樣的場景：一側是羅克韋爾PLC穩定掃描著I/O數據，另一側是絕對值編碼器通過RS485不停輸出角度與速度值。看似近在咫尺，卻因協議不同——EtherNet/IP與Modbus RTU，始終“各說各話”。

功能

該網關是自主研發的一款 ETHERNET/IP 從站功能的通訊網關。該產品主

要功能是將各種 MODBUS-RTU 設備接入到 ETHERNET/IP 網絡中。

本網關連接到 ETHERNET/IP 總線中做為從站使用，連接到 MODBUS-RTU

總線中做為主站或從站使用

技術參數

1.2.1 ETHERNET/IP 技術參數

● 網關做為 ETHERNET/IP 網絡的從站，可以連接 AB（羅克韋爾）、歐姆龍等

品牌的 PLC。

● 以太網 10/100M 自適應，具有 IP 地址沖突探測功能。

● 支持 ODVA 標準 EtherNet/IP 通信協議，支持 DHCP 分配 IP 地址。

● 輸入輸出字節數：輸入字節數最大 490 Bytes、輸出字節數最大 490 Bytes。

- 3 -1.2.2 MODBUS-RTU 技術參數

● 網關的 MODBUS 接口可通過撥碼選擇做為主站或從站，兩種工作方式二選一

工作。

● 網關的 MODBUS 接口可通過撥碼選擇 RS485 接口或 RS232 接口（無效），

兩種接口二選一工作。

● 網關的 MODBUS 波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、

115.2K，其它波特率可以定制。

● 網關的 MODBUS 字符格式及校驗位：8 位無校驗+1 停止位、8 位+偶校驗+1

停止位、8 位+奇校驗+1 停止位、8 位無校驗+2 停止位。

● 網關作為 MODBUS 主站，支持 01H、02H、03H、04H、05H、06H、0FH、

10H 號功能。

● 網關作為 MODBUS 從站，支持 02H、04H、0FH、10H 號功能。

● 網關作為 MODBUS 主站，最多能帶 32 個 Modbus 從站。

改造前，工程師不得不采用“PLC轉發+上位機中轉”的笨辦法，延遲高、故障點多。更棘手的是，編碼器每毫秒更新的位置數據，無法被PLC實時捕獲，導致刀具補償總是慢半拍，廢品率一度攀升。

項目引入疆鴻智能的EtherNet/IP轉Modbus RTU網關后，架構徹底簡化。網關在EtherNet/IP側作為從站，與羅克韋爾PLC一鍵連接；在Modbus RTU側則充當主站，主動輪詢編碼器的角度、位置、速度寄存器。硬件配置僅需撥碼設定串口波特率（如9600,8,N,1），軟件上通過網關內置Web頁面完成Modbus命令組態，再將EDS文件導入PLC即可識別數據緩沖區。

這臺網關的核心價值在于“翻譯而不篡改”：它將Modbus RTU的離散寄存器，連續映射為EtherNet/IP的標簽數組。PLC讀取編碼器數據如同讀取本地I/O，無需修改任何程序邏輯。

最終，車間實現了兩大突破：一是數據響應從“秒級”壓縮至毫秒級，實時閉環控制成為可能；二是徹底解耦了品牌依賴，羅克韋爾系統可以任意接入各類Modbus儀表。網關雖小，卻像一位經驗豐富的雙語外交官，用最小的改動，換來了整條產線的對話自由。

總結：當協議成為瓶頸，一臺即插即用的協議網關，遠比推倒重來更經濟、更優雅。它解決的不是一個點，而是一條鏈的互操作難題。
