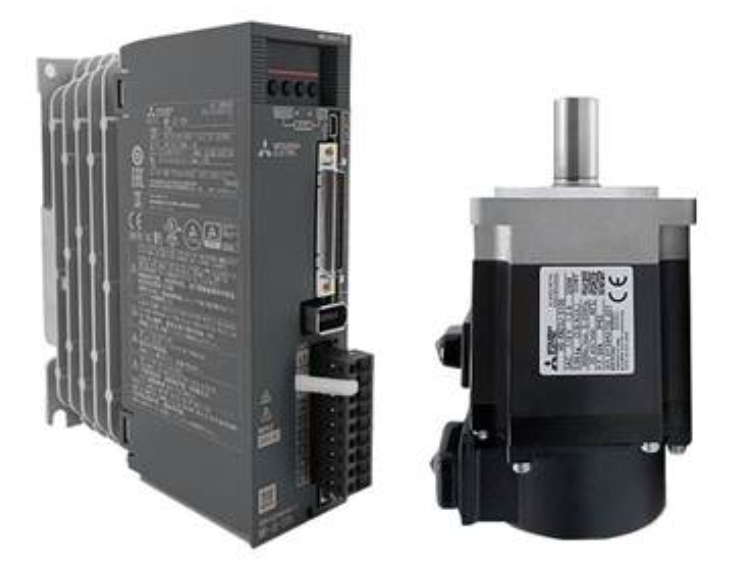

三菱伺服電機編碼器的引腳定義沒有統一的標準，會因驅動器系列（如 MR-JE、MR-J4）和編碼器類型（增量式/絕對式）而不同。

最權威的資料始終是您所用驅動器和電機的官方技術手冊。下面的信息是基于常見系列和通用規范整理的，供您參考。

驅動器側 (CN2接口) 通用引腳定義

伺服驅動器的編碼器接口通常標記為CN2。下面是常見的引腳信號定義，這是連接驅動器與伺服電機的核心。

不同系列的編碼器引腳定義詳解

不同系列的編碼器在引腳定義上存在差異，主要體現在連接器類型、引腳編號及信號定義上。

MR-J3 / MR-JE 系列驅動器

該系列驅動器通常使用20 針的連接器，以下是其核心引腳定義。

MR-J4 系列驅動器

對于 MR-J4 系列驅動器，可以參考以下常見引腳對應關系。

MR-J2S 系列驅動器（較老系列）

MR-J2S 系列驅動器同樣使用 20 針 CN2 接口連接驅動器，通過專用電纜連接至電機的 9 針編碼器接口。其引腳定義與 MR-J3/JE 系列可能存在差異，如需具體定義，建議直接查閱該系列產品的官方技術手冊。

電機側常見引腳定義

電機側編碼器接口的引腳定義因電機型號和連接器類型而異，以下是兩種常見的映射關系，供接線時參考：

軍規插頭電機側：
編碼線映射：1→8, 2→5, 3→1, 4→2, 9→4, 外殼→10。
動力線映射：A→U, B→V, C→W, D→FG。

快速插頭伺服電機側：
編碼線映射：1→3, 2→6, 3→5, 4→4, 9→2。
動力線映射：1→FG, 2→U, 3→V, 4→W。

重要接線注意事項

在接線時，請務必注意以下幾點：

核對手冊：接線前，務必仔細核對您所使用驅動器與電機的官方技術手冊，以獲取最準確的引腳定義。

線纜選擇：務必使用工業級雙絞屏蔽線，編碼器線纜應與動力線分開敷設，間距至少 30cm，以防強電干擾弱電信號。

屏蔽接地：編碼器線纜的屏蔽層僅在驅動器側單端接地。

電源電壓：編碼器工作電源為DC 5V，確保電壓穩定，避免供電不足或電壓過高導致信號丟失或設備損壞。

安全操作：接線前務必?cái)嚅_所有電源，確保安全。

希望以上信息能幫助您進行接線。請務必以官方手冊為準，以保障設備安全與系統穩定。
