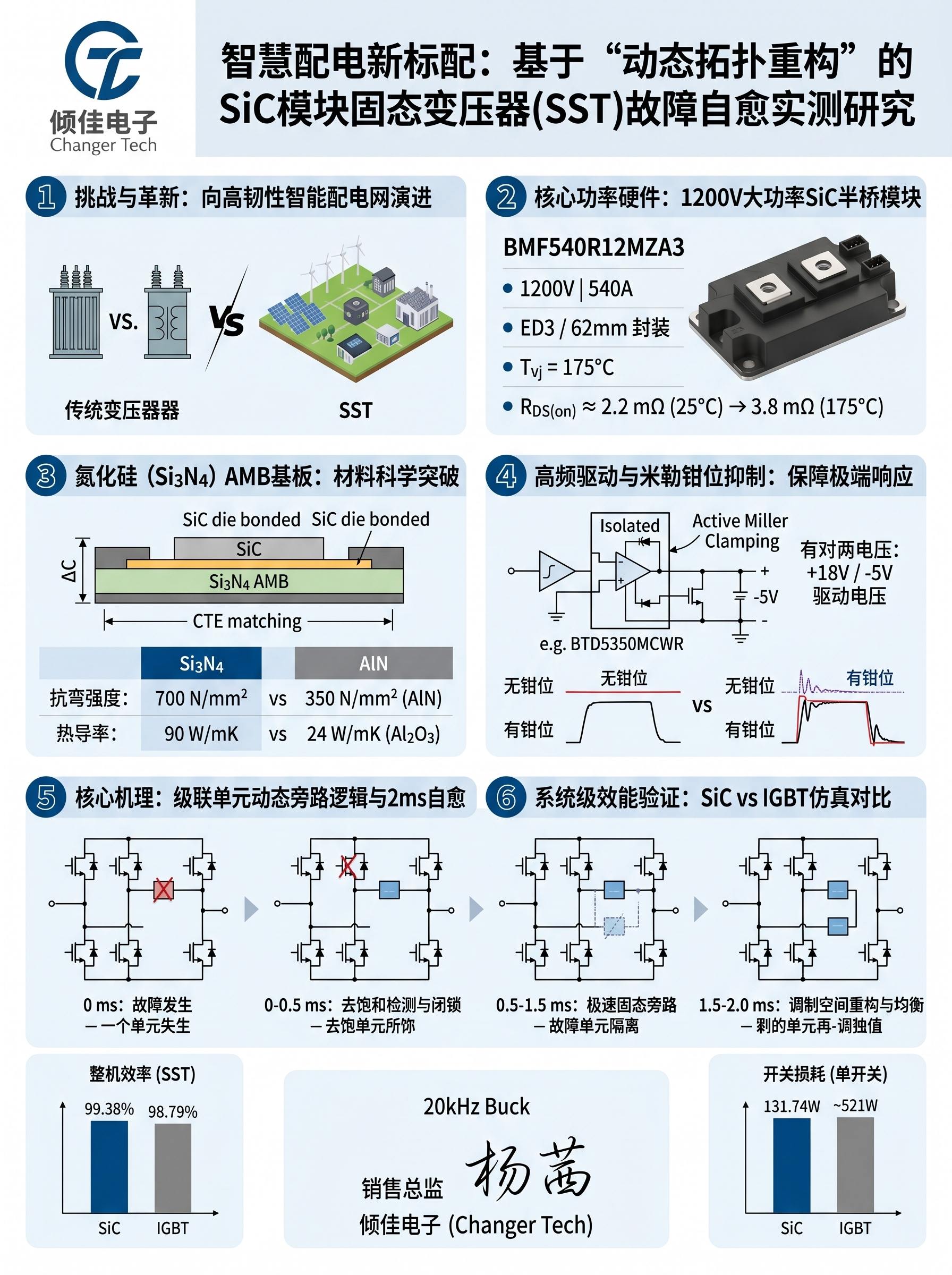

傾佳楊茜-死磕固變-智慧配電新標配：基于“動態拓撲重構”的SiC模塊固態變壓器(SST)故障自愈實測研究

現代智能配電網與固態變壓器的技術演進背景

在全球能源結構向分布式、可再生能源（RESs）深度轉型的宏觀大背景下，傳統電網架構正面臨著前所未有的挑戰。傳統的工頻變壓器雖然在電力系統中服役了逾百年，但其體積龐大、重量沉重、缺乏主動潮流控制能力、易受電網低頻諧波干擾，且在應對復雜直流微電網、儲能系統以及電動汽車（EV）超級充電站等新型負荷時，存在天然的技術瓶頸 。這些固有缺陷極大限制了智能配電網向高靈活性與高韌性（Resilience）方向的演進。為了突破這一桎梏，固態變壓器（Solid State Transformer, SST）作為一種集成了高頻電力電子變換技術、高頻變壓器（HFT）電氣隔離與高級數字控制算法的智能裝備，正在重塑交直流混合配電網絡的底層物理架構 。

固態變壓器不僅能夠實現交流與直流的雙向靈活變換，還具備電壓暫降補償、無功功率源源不斷調節以及故障隔離等高級功能 。然而，固變SST在實際配電網運行中長期處于高電壓、大電流及復雜電磁工況下，其內部由成百上千個功率半導體器件構成的級聯多電平變換器（如級聯H橋CHB或模塊化多電平變換器MMC），極易因熱機械疲勞或電網瞬態過壓過流沖擊而發生器件級失效 。在以往的控制架構中，一旦固變SST內部單一功率單元發生短路或開路故障，往往會導致整個裝置因不平衡而停機保護，甚至引發配電網區域性震蕩。

為解決這一致命的可靠性痛點，2026年的最新研究取得突破性進展。學術界與工業界聯合提出并驗證了一種先進的“級聯單元動態旁路邏輯”。該邏輯通過軟硬件的極速協同，能夠在單一或多個功率單元失效后的2ms極短時間窗口內，完成從故障精準定位、物理支路旁路到電網功率路徑的動態拓撲重構，從而確保固變SST輸出的絕對不間斷 。這一技術的全面落地，標志著固態變壓器正式邁入“毫秒級故障自愈”的新紀元，成為智慧配電網絡中不可或缺的“新標配”。本研究將深入剖析支撐這一2ms自愈系統的底層核心硬件——1200V大功率碳化硅（SiC）MOSFET模塊，并詳細論證其在固變SST動態拓撲重構中的物理電氣特性、柵極驅動機制及實測效能。

固變SST核心功率硬件：碳化硅半橋模塊的物理與靜態電氣特性深度剖析

在2ms級別的極端響應窗口內，傳統的硅基IGBT器件由于存在少數載流子復合引起的拖尾電流、開關頻率嚴重受限以及導通損耗隨溫度劇增等材料學物理極限，已難以完美契合固變SST超高速故障切除與無縫重構的需求 。第三代寬禁帶（WBG）半導體碳化硅（SiC）憑借其十倍于硅的臨界擊穿電場、更高的電子飽和漂移速度以及遠超硅基材料的熱導率，成為了新一代固變SST電力電子換流級的核心基石 。 基本半導體一級代理商-傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體授權代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

工業級ED3與62mm封裝SiC模塊的拓撲與規格

在當前的大功率固變SST應用設計中，基于Pcore?2技術的ED3封裝及62mm封裝工業級SiC MOSFET半橋模塊展現出了無可比擬的優勢 。以基本半導體（BASIC Semiconductor）研發的系列模塊為例，其專為儲能系統、光伏逆變器以及固態變壓器固變SST等高頻、高功率密度應用量身定制 。在ED3封裝產品線中，典型代表型號為BMF540R12MZA3，其額定漏源極擊穿電壓（VDSS?）高達1200V，在90°C殼溫（Tc?）下的標稱連續漏極電流（IDnom?）達到540A，脈沖漏極電流（IDM?）更是高達1080A 。此外，該系列還規劃了額定電流為720A的BMF720R12MZA3與900A的BMF900R12MZA3模塊，以滿足更龐大容量SST的擴容需求 。

在62mm封裝產品線中，類似規格的BMF540R12KHA3模塊同樣具備1200V和540A的處理能力，單開關最大耗散功率（PD?）在25°C殼溫下可達1563W至1951W區間 。這些模塊無一例外地采用了半橋（Half-Bridge）拓撲結構，這也是構建固變SST級聯H橋單元的最基礎物理構成模塊。

靜態電氣特性的溫度依賴性分析

在固變SST發生故障并進行拓撲重構的瞬態及穩態延展階段，健康的SiC模塊必須接管失效模塊的功率負荷，這將導致健康模塊的電流大幅攀升并伴隨劇烈的溫升。因此，模塊的靜態電氣特性在不同結溫（Tvj?）下的表現至關重要。

通過對BMF540R12MZA3的靜態參數實測，研究發現基于第三代芯片技術的SiC MOSFET展現出了卓越的低導通電阻特性。在25°C室溫下，模塊的典型漏源導通電阻（RDS(on)?）僅為2.2 mΩ（測試條件為VGS?=18V,ID?=540A） 。更為關鍵的是其在極端高溫下的穩定性：即使結溫攀升至模塊設計的絕對最大額定值Tvj?=175°C時，其典型導通電阻也僅上升至3.8 mΩ（部分嚴苛工藝批次測試值為5.4 mΩ） 。與硅基IGBT在高溫下正向壓降劇增導致的熱失控風險不同，SiC MOSFET較小的正溫度系數確保了固變SST在過載自愈運行期間傳導損耗的增量處于可控范圍內，這直接構成了固變SST冗余單元安全接管功率的基礎物理保障。

在耐壓與漏電流方面，實測數據顯示，該模塊在室溫下的實際擊穿電壓（BVDSS?）普遍在1591V至1596V之間，在175°C高溫下甚至進一步上升至1651V至1663V，提供了極為充裕的電壓安全裕量 。同時，在VDS?=1200V,VGS?=0V的截止狀態下，室溫漏電流（IDSS?）僅為356.69 nA至562.73 nA，而在175°C高溫下漏電流雖有所增加，但也嚴格控制在3580.05 nA至4304.42 nA的微安級別，這體現了極高的芯片制造一致性與晶格缺陷控制水平 。此外，模塊的柵極-源極閾值電壓（VGS(th)?）在室溫下典型值為2.7V，在175°C時降低至1.85V，這一負溫度系數特性要求驅動電路必須具備優異的抗干擾能力以防止高溫誤導通 。

動態寄生參數與開關時間特性：2ms自愈窗口的底層支撐

固變SST之所以能夠在2ms的極短時間內完成從故障切除到功率重構的全過程，其底層物理支撐源于SiC MOSFET極小的寄生電容與納秒級的開關動作速度。在故障重構期間，系統需要經歷異常檢測、通訊延遲、門極信號封鎖、固態旁路開關導通以及正常單元的載波相位重置等多個串行或并行環節 。留給電力電子器件本身的開關動作時間必須被壓縮至極致。

結電容矩陣與內部寄生參數

決定SiC MOSFET動態開關軌跡的核心在于其內部的非線性結電容矩陣。以BMF540R12MZA3與BMF540R12KHA3模塊為例，在VDS?=800V,VGS?=0V,f=100kHz或1MHz的測試條件下，其輸入電容（Ciss?）被精確控制在33.6 nF至33.95 nF之間 。決定開關損耗與高頻諧振特性的輸出電容（Coss?）更是低至1.26 nF至1.32 nF，相應的輸出電容存儲能量（Eoss?）在800V母線電壓下僅為509 μJ 。

尤為值得關注的是其極小的反向傳輸電容（即米勒電容，Crss?），典型值僅為0.07 nF（即70 pF，部分測試中記錄為53.02 pF） 。微小的米勒電容極大縮短了器件在跨越線性放大區時的米勒平臺時間，使得dv/dt可以達到驚人的20~30 kV/μs。此外，模塊的內部門極電阻（RG(int)?）設計為1.95 Ω至2.5 Ω，為驅動電路提供了良好的阻抗匹配基礎，總柵極電荷（QG?）為1320 nC，降低了高頻驅動時對驅動器功率的苛刻要求 。

納秒級開關時間與能量損耗實測解析

在固變SST滿載或故障瞬態的大電流工況下，器件的開關時間直接決定了保護動作的生效速度。根據針對BMF540R12KHA3模塊的動態雙脈沖測試實測數據（測試條件：VDS?=800V,ID?=540A,VGS?=+18V/?5V,RG(on)?=5.1Ω,RG(off)?=1.8Ω,Lσ?=30nH），SiC展現出了令人驚嘆的速度優勢 。

在25°C結溫下，器件的開通延遲時間（td(on)?）為119 ns，伴隨電流急劇上升的上升時間（tr?）僅為75 ns；在175°C高溫下，這兩個數值進一步縮短至89 ns和65 ns 。在關斷過程中，室溫下的關斷延遲時間（td(off)?）為205 ns，下降時間（tf?）僅為39 ns；高溫175°C下的td(off)?略微增加至256 ns，而下降時間保持在40 ns的極低水平 。這種百納秒級別的響應速度，意味著固變SST控制器在發出脈沖封鎖指令后，功率級在不到0.5 μs的時間內即可徹底切斷故障級聯單元的短路電流，避免了災難性的熱擊穿。

伴隨極速開關而來的是開關損耗的斷崖式下降。在包含體二極管反向恢復能量的前提下，該模塊在25°C時開通損耗（Eon?）為37.8 mJ，關斷損耗（Eoff?）為13.8 mJ；在175°C下，E_{on}為36.1mJ，E_{off}為16.4mJ。這種開關損耗對溫度的極低敏感度，徹底打破了傳統IGBT在高溫下損耗呈指數級惡化的魔咒。此外，模塊對內部體二極管的反向恢復特性進行了深度優化。在540A正向電流下，其室溫反向恢復時間（t_{rr}）僅為29ns，反向恢復電荷（Q_{rr}）為2.0mu C；在175^{circ}C下，trr?也僅為55 ns，Qrr?為8.3 μC 。極小的反向恢復電荷不僅消除了因續流二極管恢復過慢導致的直通風險，還大幅削減了逆變橋臂開通時的反向恢復損耗（Err?），進一步提升了固變SST整機的高頻轉換效率。

熱機械可靠性與材料科學突破：氮化硅(Si3?N4?) AMB基板的破局

在討論固變SST的2ms故障自愈時，不可忽視的一個物理事實是：拓撲重構意味著某些健康的級聯單元必須在極短時間內吸收并承擔被旁路故障單元的功率份額。這種瞬態功率轉移會在SiC芯片表面產生極高的瞬態熱流密度（Heat Flux Density），引發劇烈的溫度梯度變化。如果功率模塊的封裝材料無法承受這種高頻次、大溫差的熱機械應力（Thermomechanical Stress），即使軟件算法再先進，模塊也會在自愈過程中因物理封裝破裂而發生二次失效 。

傳統功率模塊通常采用氧化鋁（Al2?O3?）或氮化鋁（AlN）作為直接敷銅陶瓷板（DBC/AMB）的基材。然而，Al2?O3?的熱導率極低（僅24 W/mK），無法有效導出SiC芯片的集中熱量；AlN雖然具備高達170 W/mK的靜態熱導率，但其機械特性極脆，抗彎強度僅為350 N/mm2，斷裂韌性僅3.4 MPam

? 。這要求AlN基板的厚度必須相對較厚（典型厚度630 μm）以防止在制造或運行受熱膨脹時破裂，而增加的厚度又變相抵消了其高熱導率帶來的熱阻優勢。

為了從根本上解決這一封裝瓶頸，應用于固變SST的ED3及62mm系列SiC模塊全面引入了高性能的氮化硅（Si3?N4?）AMB（活性金屬釬焊）陶瓷覆銅板 。

陶瓷基板類型	熱導率 (W/mK)	熱膨脹系數 (ppm/K)	抗彎強度 (N/mm2)	斷裂韌性 (MPam ?)	剝離強度 (N/mm)
氧化鋁 (Al2?O3?)	24	6.8	450	4.2	24
氮化鋁 (AlN)	170	4.7	350	3.4	未知
氮化硅 (Si3?N4?)	90	2.5	700	6.0	≥10

表中所列的材料力學特性對比深刻揭示了Si3?N4?的優越性 。Si3?N4?的抗彎強度高達700 N/mm2，斷裂韌性達6.0 MPam

?，這意味著它具備極強的抗物理形變能力。得益于此，Si3?N4?陶瓷層的厚度可以被極限壓縮至360 μm。在實際熱阻網絡分析中，這種厚度的減薄使得Si3?N4? AMB基板的等效結殼熱阻（如BMF540R12MZA3標稱的Rth(j?c)?低至0.077 K/W ）完全能夠媲美甚至超越較厚的AlN基板。

更為關鍵的是，Si3?N4?的熱膨脹系數（CTE）僅為2.5 ppm/K，這與SiC半導體芯片的CTE極度匹配 。在固變SST滿載波動或故障過載時，芯片與基板之間的剪切應力被降至最低。結合高溫焊料及底部的厚銅基板（Copper Base Plate），該模塊在經歷了嚴苛的1000次高低溫沖擊交變循環試驗后，Si3?N4?覆銅板依然保持了卓越的銅箔接合強度與剝離強度（≥10 N/mm），完全避免了Al2?O3?和AlN常出現的覆銅層嚴重分層、熱阻突增甚至芯片碎裂現象 。這種卓越的功率循環（Power Cycling）壽命，為固變SST在全生命周期內安全執行數十次乃至數百次毫秒級故障重構提供了最堅實的材料學底座。

固變SST故障重構中的高頻驅動策略與米勒串擾（Crosstalk）抑制

在固變SST的正常運行以及更為復雜的故障拓撲重構期間，主控器需要頻繁且快速地調整各個級聯模塊的PWM占空比與載波相位。此時，SiC MOSFET極速開關帶來的高dv/dt和高di/dt特性，將無可避免地在半橋拓撲中激發出嚴重的寄生效應，其中最具破壞性的便是“米勒現象”（Miller Effect）。

米勒現象的物理機理與直通風險

在級聯H橋拓撲的一個橋臂中，當下管保持關斷狀態，而上管在其指令下極速開通時，橋臂中點（即下管的漏極）的電壓會瞬間飆升。此時，極高的dv/dt（可達20~30 kV/μs）會通過下管的柵漏寄生電容（Cgd?，即反向傳輸電容Crss?）向下管的柵極注入強大的位移電流（米勒電流 Igd?）。其物理數學關系可表示為：Igd?=Cgd??(dv/dt)。

這個高頻位移電流必須通過下管的關斷柵極電阻（Rg(off)?）流回驅動電路的負電源軌。在此過程中，根據歐姆定律，米勒電流會在柵極產生一個正向的電壓尖峰偏置（Vgs_spike?=Igd??Rg(off)?）。前文已述，SiC MOSFET在高溫下的開啟閾值電壓（VGS(th)?）可能低至1.85V 。如果該米勒電壓尖峰超過了器件的實際閾值電壓，原本應處于嚴密關斷狀態的下管將被迫發生誤導通。一旦上下管同時導通，便會引發橋臂直通短路（Shoot-through），直流母線電容的龐大能量將在瞬間傾瀉于模塊內部，直接導致固變SST在故障自愈的進程中發生災難性的二次炸機。

驅動設計：非對稱負壓與有源米勒鉗位（Active Miller Clamp）

為了在2ms的重構混沌期內徹底杜絕米勒誤導通風險，固變SST的驅動設計必須舍棄傳統硅器件的保守方案，轉而采用專為SiC特性定制的隔離驅動架構（如基于BTD5350MCWR等單/雙通道隔離驅動芯片的方案）。

首先，驅動板推薦采用非對稱驅動電壓策略，典型配置為開通狀態+18V，關斷狀態?4V或?5V 。這種深度的負壓偏置，強行將柵極電位拉低，極大拓寬了抵抗米勒正向尖峰的電壓緩沖裕度。即使有米勒電流產生電壓抬升，也很難從?5V被抬高至+1.85V以上的危險區域 。

其次，僅僅依靠負偏置并不能絕對保證萬無一失，驅動系統必須集成核心的“有源米勒鉗位（Active Miller Clamping）”功能 。以BTD5350MCWR驅動芯片為例，該芯片集成了一個專門的Clamp引腳，直接以最短路徑連接至SiC MOSFET的物理柵極。芯片內部署了一個響應極快的高速比較器與一個極低導通阻抗的內部鉗位MOSFET（T5）。在固變SST主控下達關斷指令后，當SiC的柵極電壓跌落至特定閾值（如相對芯片內部地電位的2.0V）以下時，比較器瞬間翻轉，內部的鉗位MOSFET立刻導通 。

這一動作的物理意義在于，它在SiC的柵極與負電源軌（如?4V母線）之間，建立了一條并聯于外部關斷電阻（R_{g(off)}）的“泄洪通道”。這條通道的阻抗極低，使得當上管極速開通產生高dv/dt時，誘發出的米勒電流Igd?幾乎全部通過Clamp引腳和內部低阻MOSFET被疏導至負電源，而不再流經Rg(off)? 。從根本上消除了Igd??Rg(off)?產生的電壓壓降，將柵極電位牢牢“釘死”在安全負壓區域內。在針對40A負載電流、800V母線電壓的雙脈沖實測中，未開啟米勒鉗位時，下管受串擾產生的柵極抬升電壓高達7.3V（足以造成嚴重直通）；而開啟鉗位功能后，柵極最高擾動被嚴格限制在安全的0V至2.8V范圍內，實現了串擾的徹底免疫 。

此外，為支撐這種高頻高負荷的驅動需求，驅動板內部必須配合高隔離耐壓、低寄生電容的正激DC-DC隔離電源（如BTP1521P電源芯片搭配EE13封裝的TR-P15DS23隔離變壓器，可輸出高達6W的驅動隔離功率）以及具備完善的輸入互鎖（Interlock）防直通邏輯 。這些底層硬件層面的嚴密設防，是保障固變SST上層2ms重構算法得以順利執行而不會被底層物理硬件“拖后腿”的基石。

核心機理分析：級聯單元動態旁路邏輯與2ms故障自愈算法的系統實現

2026年最新學術研究界定的“2ms完成功率路徑重構且確保輸出不間斷”，是智慧配電網抵御極端故障沖擊的最高標準 。在傳統的交直流微電網或高壓配電網中，一旦設備出現內部短路，繼電保護裝置通常需要數十甚至數百毫秒才能完成機械斷路器的分斷，這期間電網面臨著電壓跌落與頻率失穩的巨大風險 。新型固變SST采用模塊化多電平（MMC）或級聯H橋（CHB）的模塊化架構，天然具備了硬件層面的冗余能力。要實現2ms極限自愈，系統必須依靠高精度的時序控制與多層級的動態拓撲重構算法 。

階段一：亞毫秒級故障檢測與底層閉鎖 (0 ~ 0.5 ms)

固變SST的自愈流程始于極速的故障識別 。當級聯陣列中的某一個H橋單元內的SiC MOSFET或直流母線發生直通或擊穿故障時，巨大的短路電流將迅速建立。驅動芯片內的去飽和（DESAT）檢測電路或高頻電流互感器將在不足5微秒的時間內捕捉到異常的di/dt或電壓壓降 。一旦判定為硬故障，底層的硬件保護電路將越過中央控制器，直接執行軟關斷（Soft Turn-off）動作，防止芯片因劇烈的電流切斷而產生破壞性的感性過壓，隨后向中央主控單元發送高優先級的故障中斷（Fault Interrupt）信號。這個從物理發生到邏輯封鎖的閉環，通常被嚴苛控制在0.5毫秒之內。

階段二：固態與機械混合架構的極速物理旁路 (0.5 ms ~ 1.5 ms)

為了使被封鎖的故障單元不阻礙同相其他級聯單元的串聯電流回路，系統必須立刻將該故障H橋的交流輸出端物理短接，實現“旁路（Bypass）” 。傳統的機械真空斷路器（VCB）受限于機械彈簧機構的響應慣性，觸頭閉合時間多在十毫秒以上，遠遠超出了2ms的時間預算 。

為此，2026年的前沿固變SST設計中引入了由超高速固態開關（Solid-State Switch）主導的動態旁路邏輯 。在每個級聯H橋的交流端口側，并聯安裝了由高壓碳化硅發射極可關斷晶閘管（SiC ETO）或級聯寬禁帶器件構成的雙向固態開關支路 。當中央控制器收到故障信號后，立即對該故障單元的固態旁路開關閉合觸發指令。SiC器件由于其無機械觸點的半導體特性，能夠在微秒級完成導通，瞬間為線路電流提供了一條極低阻抗的續流通道 。主回路電流被瞬間分流（Divert）至旁路開關中，故障的CHB模塊被從拓撲結構中“剔除”，整個物理旁路隔離過程耗時被壓縮在1毫秒以內。

階段三：調制空間重構與能量再平衡控制 (1.5 ms ~ 2.0 ms)

物理層面的旁路雖然恢復了電流通道，但對于由N個單元級聯而成的系統，某一相的有效單元數瞬間跌落至N?1，這將直接導致原本對稱的三相電壓發生嚴重畸變、系統產生巨量非特征諧波，以及直流母線電壓的失穩。在剩余的極短窗口內，固變SST必須依賴數字信號處理器（DSP）完成高度復雜的動態調制空間重構 。

載波移相（CPS）角度重構： 在固變SST中，為了提高等效開關頻率和抵消諧波，通常采用載波移相（Carrier Phase Shift, CPS）PWM調制技術 。在健康的N單元狀態下，各模塊PWM載波的相位差被精確設定為 θ=N360°?（以單極性倍頻為例）。當系統識別到某一相變為N?1后，微處理器核心內的動態拓撲重構邏輯將被激活。算法會立刻重新分配健康模塊的載波相位角，使其均勻分布為 θ′=N?1360°? 。這種控制重構在下一個開關周期（以10kHz為例，僅需100微秒）內即可生效，極大削弱了因單元缺失而產生的輸出電壓諧波畸變。

零序電壓注入與跨相能量均衡： 由于故障相的最高合成電壓能力下降（電壓天際線降低），為了維持輸出三相線電壓的絕對對稱和不間斷，主控算法會通過派克（Park）變換和空間矢量理論，主動計算并向調制波中注入特定的零序電壓分量（Zero-Sequence Voltage Injection）。該零序分量不僅重新定義了非對稱拓撲下的電網星形中性點位置，還能使得三相線電壓保持平衡。同時，為了彌補故障模塊損失的有功功率，控制閉環會將指令功率差額按比例動態重分配給本相及其他相的健康模塊。這要求所有冗余的SiC MOSFET必須瞬間承擔起過載使命，保障總輸出功率無縫銜接。

在經歷上述三個高度融合的機電軟硬件協同步驟后，固變SST在2ms內完成了自我救贖。系統成功避免了過流宕機，外部接入的新能源設備或敏感工業負載幾乎感受不到電壓暫降的存在，完美詮釋了配電網的“自愈（Self-healing）”屬性。

系統級效能驗證：SiC模塊在固變SST重構過載工況中的多維仿真

為了量化評估SiC MOSFET在固變SST執行2ms動態拓撲重構、且健康模塊必須長期承擔大比例額外過載功率時的真實效能，工程研究中利用PLECS等高保真電力電子仿真軟件，構建了詳細的熱電耦合模型 。研究選取了基本半導體的BMF540R12MZA3（1200V/540A SiC MOSFET）模塊，并對照相同電壓等級的高速硅基IGBT模塊（如富士2MBI800XNE120-50與英飛凌FF900R12ME7），在模擬SST高頻逆變級和直流-直流級（Buck）中進行了極限工況的數據比對 。

三相兩電平逆變拓撲極限仿真（模擬固變SST網側逆變重構過載）

在固變SST并網側或電機驅動側的逆變環節，設定測試工況模擬單元旁路后的重載情況：直流母線電壓Vdc?=800V，重構后健康模塊需要輸出高達400A的相電流有效值（Arms），功率因數cos?=0.9，載波頻率設定為8kHz，并采用導熱系數為3 W/mK的100μm導熱硅脂，散熱器底板溫度固定在苛刻的Th?=80°C 。

單開關熱損耗與系統級效率測算對比（逆變工況） ：

(注：上表中IGBT的導通/開關損耗為IGBT與并聯反向二極管(Diode)損耗在單開關位置的加總測算值，總有功功率由 3×400A×350V×cos? 算出為378 kW)

深度多維洞察： 在這組高度過載的測試中，SiC MOSFET與傳統IGBT產生了一條極其鮮明的分水嶺。在導通損耗維度，由于400A的電流已接近甚至超過模塊標稱值的非線性區域，SiC模塊因為電阻的正溫度系數，其導通損耗（254.66W）與IGBT的飽和壓降模型表現差異不大，甚至略有超出。然而，真正的降維打擊體現在開關損耗上。在8kHz的高頻切換下，SiC由于不存在少數載流子的抽取與重組時間，其開關損耗僅為驚人的131.74W，只有兩款對比IGBT總開關損耗（521.67W和621.06W）的四分之一到五分之一 。

這種開關損耗層面的絕對優勢，直接使得SiC的單開關總發熱量（386.41W）比IGBT（760W~838W）減少了一半。在高達378 kW的系統級巨量有功功率輸出下，SiC的整機效率攀升至99.38%，領先IGBT近0.6到0.7個百分點。雖然0.6%看似微小，但在378 kW的基數下，這意味著整臺固變SST的熱排散量（Waste Heat）直接被削減了一半 。在固變SST拓撲故障自愈后，冗余的健康模塊處于極端過載的邊緣，減少50%的自身發熱量，意味著其結溫能夠穩定在極為安全的129.4°C（遠未觸及175°C的崩潰紅線）。倘若使用IGBT，面對這種翻倍的廢熱激增，熱阻網絡將瞬間癱瘓，引發二次熱爆炸。因此，SiC的低開關損耗特性是保障SST“自愈”邏輯在物理熱力學上成立的決定性屏障。

寬禁帶Buck降壓拓撲的頻率破界限測試（模擬固變SST隔離前級調壓）

固變SST內部為了實現不同電壓等級的無縫互聯或為雙向隔離DC-DC提供前置穩壓，廣泛應用了降壓（Buck）或升壓（Boost）斬波拓撲 。高頻化是減小這些斬波器中無源濾波電感、電容體積重量的核心手段。 本次仿真設定了極端的降壓工況：輸入電壓Vin?=800V，降壓至Vout?=300V，并輸出持續大電流Iout?=350A，對比不同開關頻率（2.5 kHz、10 kHz、20 kHz）下模塊的熱損表現 。

頻率、電流與損耗耦合對比表（Buck拓撲工況） ：

(注：系統輸出功率恒定為 350A×300V=105kW)

深度多維洞察： 仿真數據揭示了一個極具沖擊力的工程技術代差：基于SiC的BMF540R12MZA3模塊即使在10 kHz的高頻下運行，其產生的總熱損耗（656.81 W），依然顯著低于IGBT在區區2.5 kHz低頻下運行所產生的熱損耗（743.52 W） 。當把SiC模塊推向20 kHz的極端開關頻率時，其系統轉換效率依然維持在驚人的99.09%，最高結溫停留在141.9°C，證明其具有充沛的高頻駕馭空間 。

這一特性對于固變SST系統級設計的意義極其深遠。將斬波控制頻率從2.5kHz拉升至20kHz，不僅使得龐大的銅線電感與薄膜電容的體積能夠成倍縮減，更至關重要的是，20kHz的開關頻率使得單次PWM控制周期被極致壓縮到了50微秒。正是由于具備了如此之窄的控制周期，SST的中央DSP才能夠以微秒級的采樣率對電網電壓與故障電流進行數字離散迭代計算。高頻SiC硬件為控制算法提供了廣闊的“帶寬閉環”（Control Bandwidth），從而確保了在檢測到故障后的2ms內，控制系統擁有充足的周期去平滑地調整載波移相角、分配零序電壓并完成系統重組。沒有高頻SiC的底層支持，2ms的數字自愈響應將成為無本之木。

固變SST在未來微電網架構中的前瞻性展望與智能化管控

隨著以固變SST為核心路由器的智能微電網架構（尤其是諸如船艦綜合全電區段冷卻控制微網、極端氣候下的高韌性配電網等場景）逐漸走向深水區，對故障保護機制與系統自我重構的維度提出了跨代際的挑戰 。傳統依賴于集中式調度、基于本地電氣量閾值切斷的被動保護范式，已逐漸難以應對多分布式能源（DGs）高滲透率、潮流復雜雙向流動以及非線性負荷引發的復雜擾動。

基于本研究論證的SiC模塊2ms動態拓撲自愈機制，2026年及其以后的固變SST發展軌跡正明顯地從孤立的物理“斷路與旁路”硬件保護，向基于人工智能（AI）、數字孿生與廣域同步相量測量（PMUs）相融合的“預測性韌性管理（Predictive Resilience Management）”框架躍遷 。

AI與元啟發式算法在動態重構中的嵌入：在固變SST內部實現毫米級硬件拓撲重組的同時，上層微電網調度層正積極引入混合AI及元啟發式優化（Hybrid AI-Metaheuristic Approaches）算法 。這類算法能夠實時吞吐包含SST模塊結溫、高頻諧波失真度、負載潮流波動等多維環境特征矩陣，動態預測潛在的熱崩潰或絕緣失效風險。在故障爆發前，算法即可預先重配置載波分配權重與潮流走向，實現從“事后自愈”向“事前免疫”的代際進化 。

廣域數據同步與防網絡攻擊（Cyber-Security）架構：在涵蓋多臺固變SST的級聯配電網中，故障定位的精度極度依賴于各測點數據的微秒級對齊。因此，基于精確時間協議（PTP）和相量測量單元（PMUs）的差動保護通信機制正被大規模部署于固變SST接口，以消除數據采樣誤差 。然而，高度依賴物聯網（IoT）與光纖通信的自愈邏輯，也使得SST暴露在時間同步攻擊（TSAs）與網絡入侵的風險之下。未來，融合傳輸層安全協議（TLS）、量子密鑰分發與區塊鏈認證的軟件定義網絡（SDN）通信，將成為保障2ms級動態邏輯指令不被惡意篡改的底層信息安全堡壘 。

綜上所述，2026年提出并經實測驗證的固變SST“2ms故障自愈與動態拓撲重構”技術，絕非僅僅是一段孤立的控制代碼邏輯，它是建立在1200V高壓大電流SiC MOSFET材料物理學革命、微納級Si3?N4?陶瓷封裝熱力學突破、以及有源米勒鉗位負偏置驅動電子學創新等諸多底層硬件技術井噴式發展之上的系統級集成結晶 。這一全鏈路的技術突破，徹底擊碎了長期以來掣肘固態變壓器在復雜大電網中規?；渴鸬摹按嗳跣浴蹦е?，正式確立了以SiC為核心的固變SST作為下一代高韌性、高彈性智慧配電網（Resilient Smart Grids）不可撼動的新標配地位。
