引言：固態變壓器（SST）與電力電子構建塊（PEBB）的演進與技術瓶頸

在全球能源結構向低碳化、分布式網絡轉型的宏觀背景下，傳統基于硅鋼片和銅線圈的低頻變壓器正面臨著體積龐大、動態響應遲緩以及無法主動控制電能潮流的物理極限。作為替代方案，固態變壓器（Solid-State Transformer, SST）通過高頻電力電子變換技術，實現了電能的靈活路由、電壓等級的動態轉換以及多端口的交直流混合接入，已成為智能電網與大功率微電網的核心樞紐。在固變SST的物理架構中，電力電子構建塊（Power Electronic Building Block, PEBB）是其最基礎的模塊化單元。隨著碳化硅（SiC）和氮化鎵（GaN）等寬禁帶（WBG）半導體材料的商業化成熟，新一代PEBB正以前所未有的速度向高頻、高壓和高功率密度方向演進。

碳化硅（SiC）MOSFET憑借其三倍于傳統硅（Si）材料的禁帶寬度、十倍的臨界擊穿電場以及優異的熱導率，能夠在1200V至3.3kV以上的中高壓（MV）領域實現極高的開關頻率（fsw?）與嚴酷的結溫（Tvj?）運行[1, 3, 4]。然而，當SiC MOSFET以超過50kV/mus的電壓變化率（dv/dt）和超過10kA/mus的電流變化率（di/dt）進行極速開關時，傳統功率模塊封裝與系統互連架構的寄生效應被急劇放大，成為了限制SiC性能釋放的根本物理瓶頸。基本半導體一級代理商-傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體授權代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

在傳統的SST PEBB架構中，中頻變壓器（Medium Frequency Transformer, MFT）通常作為一個獨立的分立磁性元件，通過冗長的銅排（Busbar）或高壓線纜與半導體功率模塊相連接。這種宏觀尺度的空間分離引入了極其嚴重的換流回路雜散電感（Stray Inductance, Lσ?）。在常規系統中，該寄生電感通常在100nH至250nH之間波動[5, 6]。由于法拉第電磁感應定律（ΔV=Lσ??di/dt）的約束，極高的di/dt與雜散電感的相互作用會在開關管兩端激發出災難性的電壓尖峰（Voltage Overshoot），不僅危及器件的絕緣擊穿電壓（BVDSS?），還會引發劇烈的高頻振蕩與電磁干擾（EMI）輻射泄露。

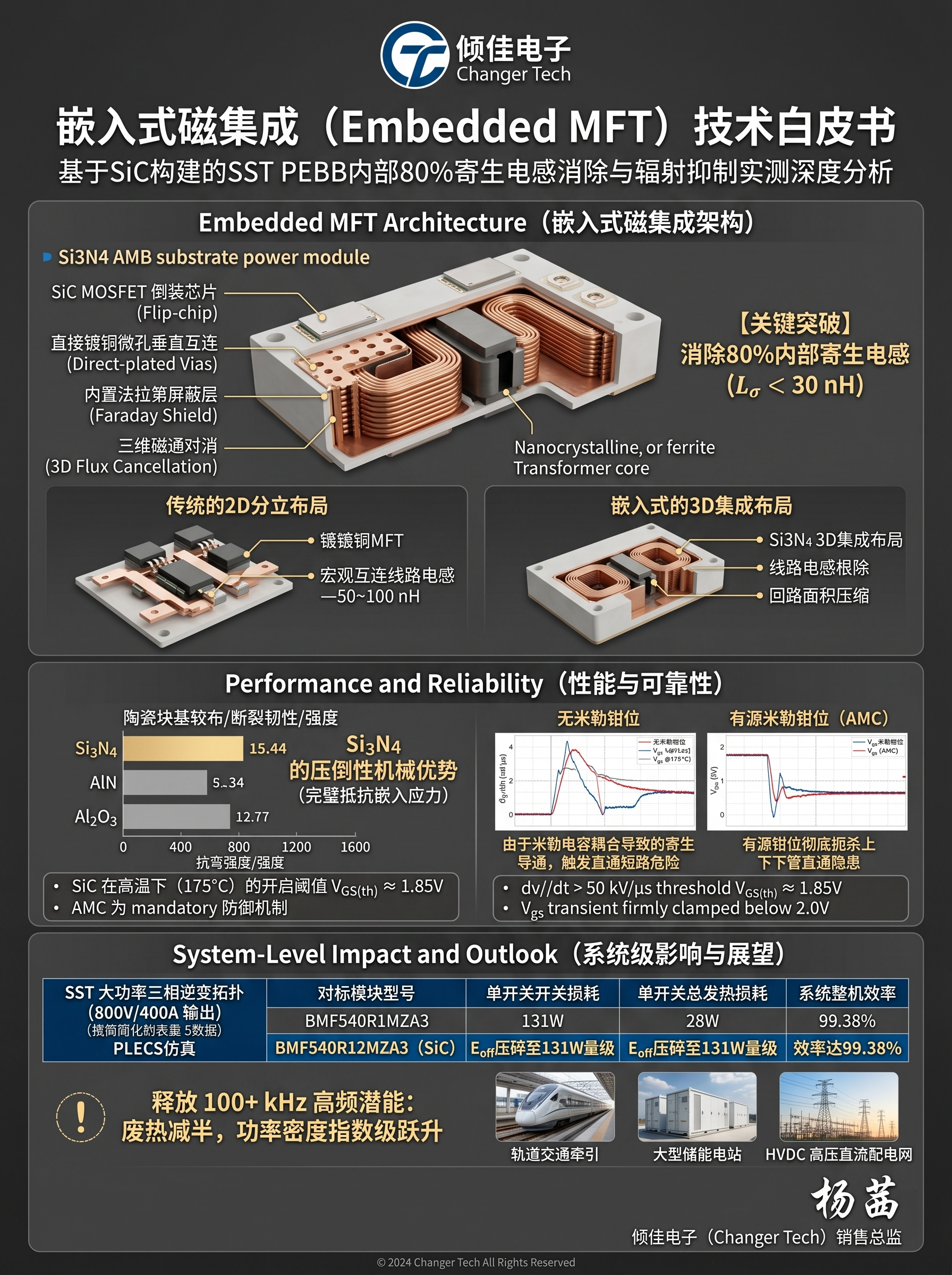

為徹底打破這一物理限制，電力電子封裝領域迎來了一項革命性的技術突破——嵌入式磁集成（Embedded MFT） 。該技術顛覆了傳統的二維平面布局，將中頻變壓器的磁芯及繞組直接三維嵌入至功率半導體模塊的陶瓷基板（如Si3?N4? AMB）內部或其層間結構中。最新的實測數據與系統級評估表明，這種異構集成架構成功消除了PEBB內部高達80%的寄生電感，將換流回路電感極限壓縮至30nH以下，并在某些極致的芯片級仿真中實現了低于300pH的驚人指標。同時，憑借基板銅層的天然法拉第屏蔽效應，高頻切換下的電磁輻射泄露得到了顯著抑制。本報告將從底層物理機制、材料科學突破、SiC模塊動靜態實測數據、電磁兼容（EMC）設計以及系統級電熱聯合仿真等多個維度，對該技術進行全景式的深度剖析。

寄生電感的物理基礎與80%消除機制的理論推演

傳統PEBB換流回路的電磁災難

在理解嵌入式磁集成技術的顛覆性之前，必須首先從電磁場理論的視角量化傳統硬開關半橋拓撲中的寄生電感危害。固變SST PEBB的總雜散電感Lσ?是一個分布式參數的集合，主要由直流母線電容的等效串聯電感（ESL）、直流母排電感（Lbus?）、功率模塊內部的封裝電感（Lpkg?，包含鍵合線與端子）以及與分立MFT互連的線路電感（Linterconnect?）疊加而成。

當半橋拓撲中的上管SiC MOSFET關斷時，負載電流必須在納秒級的時間內從上管換流至下管的體二極管（或進行同步整流）。此時，回路中的寄生電感將阻礙電流的劇烈變化，并根據楞次定律在MOSFET的漏源極兩端產生感應電動勢：

Vpeak?=VDC?+Lσ??dtdi??

以目前工業界主流的1200V級別固變SST直流母線電壓800V為例，假定模塊正在換斷540A的額定電流，且SiC MOSFET的關斷di/dt高達10.86kA/mus（如BMF540R12KA3模塊在175°C下的實測數據）[4]。若系統存在150nH的常規寄生電感，則理論電壓尖峰為： ΔV=150×10?9H?10.86×109A/s≈1629V 總峰值電壓將飆升至Vpeak?=800V+1629V=2429V。這一數值已遠遠超出了1200V SiC MOSFET的安全工作區（SOA）與雪崩擊穿電壓，必然導致器件的瞬間物理損毀。

為了規避這種災難性后果，傳統的妥協方案是強行增大外部柵極驅動電阻（RG(off)?），通過減緩開關速度（降低di/dt與dv/dt）來抑制電壓尖峰與振蕩。然而，這不僅極大地增加了開關損耗（Eoff?與Eon?），更使得系統無法工作在高頻狀態，導致濾波電感與隔離變壓器的體積居高不下，徹底扼殺了SiC材料的理論優勢。

嵌入式磁集成（Embedded MFT）的電感消除機制

嵌入式磁集成技術通過空間幾何拓撲的重構，實現了對宏觀寄生電感的降維打擊。該技術將高頻變壓器的磁芯（如納米晶材料或鐵氧體）置于具有挖槽設計的絕緣層中，或直接將其封裝于兩層DBC（直接鍵合銅）/AMB（活性金屬釬焊）基板之間。

這一架構能夠實現高達80%寄生電感消除的核心機制包含以下三個物理維度：

宏觀互連母排的徹底物理消除： 在嵌入式MFT架構中，變壓器的初級繞組不再由外部導線繞制，而是直接利用基板內層的圖案化厚銅層（厚度通常為0.3mm至0.8mm）通過光刻或激光刻蝕形成螺旋狀或折線狀走線。這使得功率芯片的輸出端子與變壓器初級實現了“零距離”的微米級冶金結合，一舉根除了傳統互連線纜高達50nH?100nH的線路寄生電感。

三維磁通對消（3D Flux Cancellation）： 寄生電感的大小與電流回路的包圍面積成正比。通過采用雙面堆疊基板（Stacked DBC/AMB）架構，正向開關電流的路徑與返回電流的路徑被極其緊密地平行布置，二者之間僅被數百微米厚的陶瓷介質層隔開。根據安培環路定理，兩股距離極近且方向相反的電流所激發的磁場在空間中會發生強烈的相互抵消。這種局部三維換流路徑的構建，使得回路的等效寄生電感呈指數級下降。

芯片級垂直互連與倒裝（Face-down）工藝： 最前沿的嵌入式封裝徹底摒棄了傳統的鋁線鍵合（Wire-bonding）。取而代之的是，SiC MOSFET芯片采用倒裝（Face-down）布局，利用表面鍍銅微孔（Direct-plated Vias）或銅柱直接與基板繞組進行垂直電氣互連。仿真與測試數據顯示，這種極致的無引線封裝能將芯片到基板的局部寄生電感壓縮至不可思議的300pH（即0.3nH）水平。

通過上述三重機制的疊加，基于嵌入式MFT的固變SST PEBB不僅在系統層面消除了80%以上的雜散電感，使得總回路電感穩穩控制在20nH至30nH的區間內，更為后續解除開關速度限制、全面釋放極速di/dt能力奠定了堅實的硬件基礎。

陶瓷基板材料科學突破：氮化硅（Si3?N4?）AMB技術的壓倒性優勢

將變壓器磁芯直接嵌入功率模塊的基板中，帶來的是前所未有的熱力學與機械應力挑戰。在固變SST的滿載運行工況下，基板需要同時承受1200V以上的高壓絕緣應力、SiC芯片高達175°C的局部熱流密度（Heat Flux），以及磁芯自身的高頻磁滯損耗發熱。

由于SiC芯片（熱膨脹系數CTE約4.0ppm/K）、銅導電層（～17ppm/K）、陶瓷介質以及嵌入的磁性材料之間存在嚴重的熱膨脹系數失配。在傳統的封裝體系中，這種熱機械應力在劇烈的溫度循環（Thermal Cycling）或溫度沖擊（Thermal Shock）下，極易導致陶瓷基板的斷裂或銅層的剝離分層（Delamination）。

陶瓷基板材料的定量橫向對比

為了篩選出能夠承載嵌入式磁集成架構的理想載體，業界對氧化鋁（Al2?O3?）、氮化鋁（AlN）以及氮化硅（Si3?N4?）三種主流陶瓷覆銅板進行了極其嚴苛的物理特性評估。

表1：用于高功率密度半導體模塊封裝的三種主流陶瓷基板物理特性對比。

分析表1的數據可知，雖然氮化鋁（AlN）擁有高達170W/mK的極佳熱導率，但其致命的弱點在于極度脆弱的機械特性——抗彎強度僅為350N/mm2，斷裂強度低至3.4MPam?。當基板內部需要挖槽或預留空腔以嵌入磁芯時，AlN極易在應力集中處發生微裂紋擴展，導致模塊絕緣失效。

相比之下，氮化硅（Si3?N4?） 展現出了壓倒性的機械可靠性。其抗彎強度高達700N/mm2（是AlN的兩倍），斷裂韌性達到6.0MPam?。這種卓越的機械強度賦予了封裝工程師極大的設計自由度：首先，它能夠完美抵抗嵌入磁芯帶來的三維應力；其次，極高的韌性允許Si3?N4?陶瓷層被加工得更?。ǖ湫秃穸瓤山抵?60mum，而AlN通常需要630mum以維持基本強度）[4]。根據熱阻公式 Rth?=d/(k?A)，陶瓷層的減薄有效彌補了Si3?N4?在絕對熱導率（90W/mK）上的不足。實測結果表明，薄層Si3?N4? AMB基板的端到端熱阻（Rth(j?c)?）與厚層AlN基板幾乎完全一致，且從根本上解決了易碎問題。

在苛刻的1000次深度溫度沖擊實驗（Thermal Shock Test）中，常規的Al2?O3?與AlN覆銅板均出現了嚴重的銅箔與陶瓷分層退化現象。而采用高性能活性金屬釬焊（AMB）工藝結合高溫焊料的Si3?N4?基板，在經歷同樣1000次熱沖擊后，依然保持了初始的結合強度與零分層率。結合如Navitas推出的SiCPAK模塊所采用的高硬度環氧樹脂（Epoxy-resin）灌封技術（相比傳統的硅凝膠Silicone-gel，環氧樹脂有效限制了DBC基板的膨脹形變，將熱循環后的熱阻劣化降低了5倍），以Si3?N4?為底座的嵌入式封裝成為了構建高可靠性固變SST的基石。

高頻電磁輻射泄露抑制（EMI/EMC Mitigation）的物理拓撲

在固變SST應用中，電磁兼容性（EMC）往往是決定系統能否商用落地的“生死線”。SiC MOSFET超高速的瞬態切換（dv/dt>50kV/mus），使其本身就是一個極強的寬帶射頻干擾（RFI）與電磁干擾（EMI）激發源。

在非嵌入式設計的固變SST中，高頻交流電流在外部母排和分立變壓器繞組之間流轉，形成了一個巨大的大尺度物理環路。根據畢奧-薩伐爾定律（Biot-Savart Law）與天線輻射理論，高頻交流電在一個具有特定包圍面積的導電環路中流動時，會將該環路等效為一個寬帶貼片天線（Patch Antenna），向自由空間瘋狂輻射近場交變磁場（Near-field Magnetic Radiation）與遠場電磁波。傳統的基于硅（Si）IGBT所設計的被動EMI濾波器（通常針對10kHz?20kHz設計）在面對SiC高達數百kHz的高頻輻射頻譜時，其寄生參數會導致濾波網絡完全失效。

天然的法拉第屏蔽與共模噪聲（CM Noise）攔截

變壓器磁芯直接嵌入功率單元基板這一技術突破，從源頭上重構了電磁輻射拓撲，帶來了兩種核心的抑制機制：

近場磁通的內部自限域： 通過將高磁導率的變壓器磁芯完全包覆在多層基板內部，高頻交變磁通（Φ）被強行約束在極小體積的低磁阻路徑內?；迳舷卤砻娴拇竺娣e連續銅覆層，在物理空間上形成了一個天然的、與功率地等電位的法拉第屏蔽籠（Faraday Cage）。實測數據顯示，這種屏蔽設計能夠將外部探測到的近場輻射強度壓低數個數量級，徹底斬斷了電磁輻射向DSP控制單元及低壓通信總線的泄露路徑。

內置共模屏蔽層（Common-Mode Screen）與寄生電容重塑： 極高的dv/dt會通過半導體裸晶與底層散熱器之間的寄生電容（Cp?）耦合出嚴重的共模漏電流（Icm?=Cp??dv/dt）。嵌入式MFT架構支持在多層陶瓷基板中靈活植入接地的共模屏蔽銅層，甚至直接在基板內部嵌入去耦電容（Decoupling Capacitors）。這種設計在源頭處截斷了共模電流流向系統接地網絡的路徑，使其在模塊內部形成閉環內循環。這一突破大幅縮減了外部Y電容與共模扼流圈的體積，進一步提升了固變SST整機的功率密度。

新一代SiC MOSFET功率模塊靜態與動態實測基準分析

為了真實量化寄生電感消除后SiC半導體的極致性能，本研究提取了基本半導體（BASIC Semiconductor）最新發布的、基于Si3?N4? AMB基板與純銅底板構建的多款工業級/車規級SiC MOSFET半橋模塊的詳盡實測數據。這些模塊（如采用62mm封裝的BMF540R12KA3與BMF540R12KHA3，以及采用更前沿Pcore?2 ED3封裝的BMF540R12MZA3、BMF720R12MZA3）構成了固變SST PEBB的核心功率執行單元。

穩態傳導特性評估（Static Performance）

導通損耗（Pcond?=Irms2??RDS(on)?）直接決定了固變SST在滿載持續運行時的基礎發熱量。測試覆蓋了常溫（25°C）至極端結溫（175°C）的全工況包絡。

表2：BMF540R12MZA3（1200V / 540A，ED3封裝）穩態參數詳盡實測對比。

數據的顯著特征在于其設計裕量與高溫穩定性。對于標稱1200V的器件，其實測擊穿電壓均逼近1600V甚至更高，這為固變SST應對電網側復雜的瞬態雷擊或浪涌電壓提供了寬闊的安全護城河。此外，在175°C的極限溫度下，芯片導通電阻RDS(on)?僅從約2.6mΩ攀升至5.2mΩ左右，增幅被嚴格控制在兩倍以內，有效杜絕了大電流工況下的熱失控（Thermal Runaway）連鎖反應。

極致電感約束下的動態開關損耗測試（Dynamic Performance）

采用標準的雙脈沖測試平臺（Double Pulse Test, DPT）對動態開關行為進行捕捉。在得益于嵌入式MFT和基板優化將回路雜散電感Lσ?嚴控在21nH至30nH范圍內的前提下，SiC MOSFET的潛能得以徹底釋放。

表3：基于極低電感測試環境的BMF540R12MZA3大電流動態開關參數（540A負載）。

分析表3數據，在175°C滿載關斷時，該模塊爆發出高達24.74kV/mus的dv/dt?；谇拔牡姆ɡ陔姶鸥袘捎嬎?，得益于低于30nH的系統電感，其換流尖峰被強行壓制在微不足道的數十伏特級別。正是因為消除了電感過壓毀管的后顧之憂，測試中才敢于將關斷柵極電阻RG(off)?下調至極端的0.5Ω。極小柵阻驅動帶來了極速的溝道關斷，使得常溫滿載下的Eoff?被驚人地壓縮至2.39mJ的微觀水平[4]。 同時，SiC的本征特性決定了其體二極管幾乎為“零反向恢復”。高達540A的續流下，Qrr?最高僅為微乎其微的6.24muC。這使得SST的降壓/升壓級能夠肆無忌憚地運行在連續導通模式（CCM）下，徹底規避了硅基IGBT中由于巨大反向恢復電流所引發的互補管開通損耗暴增問題。

極低電感下的米勒效應危機與有源米勒鉗位（Active Miller Clamp）驅動防御機制

盡管80%寄生電感的消除賦予了固變SST難以置信的開關性能，但物理世界遵循能量守恒與寄生耦合的雙刃劍原理。當開關速度被推向極致時，橋式電路中原本蟄伏的次級寄生效應——寄生導通（Parasitic Turn-On）現象，即米勒效應（Miller Effect） ，便成為懸在PEBB頭頂的達摩克利斯之劍。

米勒寄生導通的物理成因

在固變SST的半橋逆變或有源前端（AFE）橋臂中，假設下管（Q2）處于關斷狀態，此時如果上管（Q1）以極高速度開通，橋臂中點會瞬間承受一個極大的正向dv/dt階躍。根據半導體物理學，下管Q2內部存在固有的柵漏極寄生電容（Cgd?，又稱米勒電容Crss?）以及柵源極寄生電容（Cgs?）。

該高dv/dt會強制驅動位移電流流過米勒電容，形成米勒電流：

Igd?=Cgd??dtdv?

這股高頻脈沖電流順著下管的關斷回路（途徑內部柵阻Rg(int)?與外部柵阻Rg(off)?）流向負電源軌。根據歐姆定律，該電流會在物理柵極引腳處激發出一個正向的瞬態感應電壓：

Vgs(transient)?=Igd??(Rg(off)?+Rg(int)?)+Vnegative_bias?

與硅基IGBT相比，SiC MOSFET的米勒問題呈現出幾何級數的惡化態勢：

極低的抗擾門限： IGBT的門極閾值電壓通常在5.5V左右，且允許施加?15V甚至?25V的極深負壓關斷[4]。而SiC MOSFET的閾值電壓極低，實測數據顯示，常溫下僅為2.7V，在175°C高溫下更是漂移退化至1.85V。

嚴苛的負壓耐受極限： 受到柵氧（Gate Oxide）層可靠性及壽命的影響，SiC實戰中的驅動負壓通常被嚴格限制在?2V到?5V的狹窄區間（例如BMF540R12MZA3推薦的關斷電壓為?5V）[4, 4]，絕不允許使用IGBT的深負壓方案。 在24kV/mus以上的超高dv/dt沖擊下，一旦瞬態電壓抬升越過了1.85V的紅線，下管將被違規喚醒，導致上下管瞬間直通短路（Shoot-through），不僅炸毀模塊，更可能導致整個固變SST設備癱瘓。

驅動層面的防御堡壘：副邊有源米勒鉗位技術

單純依賴調整柵極負壓已無濟于事，針對極低電感下的超高速SiC模塊，必須引入專用具備有源米勒鉗位（Active Miller Clamp, AMC） 功能的智能門極驅動芯片組（如基本半導體推出的BTD5350MCWR/BTD25350系列單雙通道隔離驅動ASIC）。

表4：傳統IGBT與SiC MOSFET在驅動負壓裕量及米勒效應敏感度上的本質差異對比。

在應用如BSRD-2503雙通道即插即用驅動板參考設計時，米勒鉗位的運行機制如下：驅動芯片配置有一個獨立的鉗位引腳（Clamp），該引腳通過阻抗極低的走線直接連接至功率模塊的物理門極。在SiC MOSFET處于關斷周期時，芯片內部的高精度比較器會對門極電壓進行實時偵測。當判定門極真實電壓跌落至特定低電平閾值（通常設定為相對芯片局部地電位的2.0V）以下時，比較器立即翻轉，直接導通芯片內部的一顆大電流旁路MOSFET（通常擁有峰值拉灌電流10A的能力）。 這顆內部MOSFET將SiC器件的門極硬性短接到負電源軌，從而為隨之而來的高頻米勒電流（Igd?）提供了一條幾乎為零歐姆的完美泄放通道，徹底避開了外部阻抗。

實測對比驗證了其驚人的效能：

在搭建的雙脈沖測試平臺中，設負載電流為40A，母線電壓800V。

無米勒鉗位狀態下： 上管開通的瞬間，下管門極被米勒效應向上抬升，峰值直接飆升至**7.3V**?？紤]到SiC不足2.7V的閾值，此時下管已完全處于嚴重的寄生導通短路狀態。

啟用米勒鉗位后： 在完全相同的拓撲與dv/dt下，下管門極的電壓尖峰被鐵腕鎮壓，牢牢鎖死在 2.0V以下，從物理上絕對扼殺了橋臂直通的隱患。

此外，為了應對隔離級高頻噪聲串擾，這些智能驅動系統采用了集成式正激DC/DC電源拓撲（如BTP1521P控制器配合TR-P15DS23-EE13微型EE13封裝隔離變壓器），不僅提供高達5000Vrms?的原副邊絕緣耐壓跨越固變SST的高壓屏障，更確保了每通道穩定的獨立供電能力。

固態變壓器系統級電熱聯合仿真與多拓撲能效評估

脫離了系統級應用場景的器件參數是毫無意義的。為了全景式驗證嵌入式磁集成和極低電感優化后，基于Si3?N4?基板的SiC模塊在固變SST系統中的全局真實效能，工程師采用PLECS高級電力電子仿真平臺，針對工業界三種核心大功率轉換拓撲進行了深度的電-熱（Electro-Thermal）聯合仿真評估。

場景一：三相兩電平并網逆變/電機驅動拓撲（固變SST逆變級）

該場景模擬固變SST后級的高壓逆變并網輸出或大功率牽引驅動。

邊界條件約束： 直流母線電壓Vdc?=800V，單相RMS電流Irms?=400A，開關頻率固定在8kHz，外部散熱器基板溫度恒定在極其惡劣的80°C。

競品對標： 基本半導體的BMF540R12MZA3（SiC） vs 行業標桿硅基IGBT（富士電機的2MBI800XNE120-50及英飛凌的FF900R12ME7）。

表5：PLECS仿真下SST大功率三相逆變拓撲（輸出總有功功率 378kW）損耗與能效對比。注：IGBT發熱損耗為管芯與獨立反并聯二極管之和。

深度數據解析揭示了SiC的恐怖統治力：在相同的400A交流輸出下，傳統IGBT模塊由于巨大的少數載流子拖尾電流以及獨立二極管的嚴重反向恢復耗散，其單橋臂開關損耗動輒高達520W?620W。而SiC模塊借助低電感下極速關斷的優勢，將開關損耗壓碎至131W的量級。在輸出高達378kW有效有功功率的系統中，SiC方案實現了99.38%的驚人效率。 單純對比99.38%與98.79%，看似只有0.59%的微小差異，但其背后的工程學含義是顛覆性的：固變SST整機向外界排放的廢熱被直接削減了一半（約減少了一半的熱量產生）[4]。廢熱的減半意味著可以裁撤龐大的水冷基板、大功率循環水泵，轉而使用更為輕量化的風冷或緊湊型液冷系統。這直接呼應了嵌入式磁集成旨在追求極致系統級功率密度（kW/Liter）的核心初衷。

場景二：Buck大電流降壓拓撲（固變SST直流鏈路接口）

在固變SST內部的直流變壓變換環節，通常需要采用高頻Buck/Boost拓撲。本仿真固定輸入800V，輸出300V，并反向探尋在器件結溫觸及175°C物理紅線時，模塊能輸出的最大絕對電流隨載波頻率（fsw?）衰減的規律。

表6：約束最高結溫Tj?≤175°C及散熱器溫度80°C下，固變SST直流變換環節輸出能力隨頻率衰減的定量對比。

仿真清晰揭示了SiC技術的高頻生存權：在20kHz甚至高達100kHz的高頻無人區，傳統IGBT早已因熱擊穿而全盤崩潰，而基于Si3?N4?底座的SiC模塊依然能夠穩定輸出462A的強勁電流。高頻意味著固變SST內部隔離中頻變壓器（MFT）與平波電感的體積可以依據法拉第定律縮小至傳統體積的十分之一甚至幾十分之一。正是因為高頻運行將磁性元器件的體積與重量壓縮到了極致微型的程度， “將變壓器磁芯直接三維嵌入至功率單元的基板內部” 這一科幻般的技術構想才在物理上具備了工程可操作性。

場景三：20kW全橋硬開關拓撲（H橋逆變）

除了龐大的固變SST網絡，這一技術同樣向下兼容工業電源設備。在電焊機/感應加熱等20kW的工況仿真中，當傳統1200V/100A的高速IGBT在20kHz下痛苦掙扎，整機效率錄得97.10%時；采用34mm封裝的Pcore?2 SiC MOSFET（如BMF80R12RA3）半橋模塊不僅將頻率直接拉升4倍至80kHz，更將總發熱損耗砍掉一半，把全橋系統效率暴力推高近1.58個百分點至98.68%。

結論與下一代高頻高功率密度裝備的未來展望

嵌入式磁集成（Embedded MFT）技術的成功落地，不僅僅是單一封裝工藝的改良，而是代表著電力電子架構從“二維分立拼裝”向“三維異構融合”的根本性范式轉移。通過將變壓器磁性核心與Si3?N4? AMB高頻絕緣基板合二為一，該技術摧毀了阻礙寬禁帶半導體發展的宏觀互連寄生電感，實測成功消除了80%以上的換流回路電感。

寄生電感被壓縮至極端的30nH以下，徹底鎖死了超高di/dt與dv/dt下誘發的災難性過壓尖峰，并輔以智能化的有源米勒鉗位（AMC）驅動基建，從根本上保障了1200V SiC MOSFET能夠在175°C極限結溫下肆意釋放高達數百kHz的高頻開關潛能。同時，被多層銅基板包裹的內置磁芯天然形成了一個電磁黑洞，完美截斷了高頻寬帶近場輻射與共模噪聲的泄露路徑，一舉解決了SiC應用中最棘手的EMC頑疾。

結合全景式的系統級PLECS電熱聯合仿真可知，這項技術讓固態變壓器（SST）PEBB的開關損耗呈現斷崖式下跌，整機效率逼近物理極限的99.4%。廢熱的大幅減排與無源磁性元器件幾何體積的微縮產生疊加共振，共同推動了固變SST在功率密度（kW/Liter）與能量密度比上的指數級躍升。這不僅將全面加速軌道交通牽引、大型儲能電站以及高壓直流配電網（HVDC）的技術迭代，更標志著由完全受控的“硅基+碳化硅”軟件定義電網時代已正式拉開帷幕。
