LED照明中使用的?浮電流驅動IC?（Floating Current Driver IC）是一種專門用于驅動高壓側開關器件（如MOSFET或IGBT）的集成電路，其核心特點是?為高壓側驅動電路提供浮動電源?，以適應開關器件源極電位隨開關狀態快速變化的工況。

浮電流驅動IC?主要應用于?半橋或全橋拓撲結構?中的高壓側驅動。有以下三點關鍵機制：

一、自舉懸浮供電技術?：
利用一個“自舉電容”和二極管，在低壓側開關導通時對自舉電容充電；當高壓側開關需要導通時，該電容提供相對于高壓側源極的浮動電壓，從而可靠驅動高壓側MOSFET的柵極?。

二、浮動參考電平?：
高壓側開關管的源極電位在輸入電壓與地之間周期性波動，因此柵極驅動電壓必須“跟隨”源極電位變化，即采用?浮動電源?而非固定地參考電源?。

三、電流控制與反饋?：
部分浮電流驅動IC還集成?恒流控制功能?，通過采樣電阻檢測LED電流，并利用誤差放大器和PWM/PFM調節機制，維持輸出電流恒定，即使輸入電壓或LED正向壓降發生波動?。

LED照明驅動IC-WD10-3111

工采電子代理的LED驅動芯片 - WD10-3111是一款高壓浮動電流驅動器IC，用于調節流過LED串的電流。WD10-3111可以配置各種LED驅動拓撲，如系列、并行或混合類型。WD10-3111可作為壓控電流源和電流調節器工作。PCB的布局也非常靈活，以滿足各種形狀的要求。特別適用于替代白熾燈和線性型熒光燈。

WD10-3111是一款專為LED照明設計的高壓浮動恒流驅動IC，支持150mA輸出電流，能靈活配置為串聯、并聯或混聯拓撲結構，可作為電壓控制型電流源或電流調節器使用，適應多種LED負載需求；無需電解電容和電感的驅動架構，不僅降低BOM成本和PCB設計，也能避免電感帶來的電磁干擾問題，同時消除了電解電容壽命短的系統瓶頸，有助于提升LED燈具的整體使用壽命。

具備高功率因數與低總諧波失真（THD）特性，支持TRIAC調光功能，可實現平滑、無閃爍的亮度調節，此外內置過熱保護功能，溫度超過160°C時自動將電流降低約50%，并在溫度回落至70°C以下后恢復常態，有效保障系統安全運行；其封裝為SOT-89-3L，PCB布局靈活，能夠適應多種機械結構要求，特別適合替代白熾燈及線性熒光燈管的改造類照明產品。

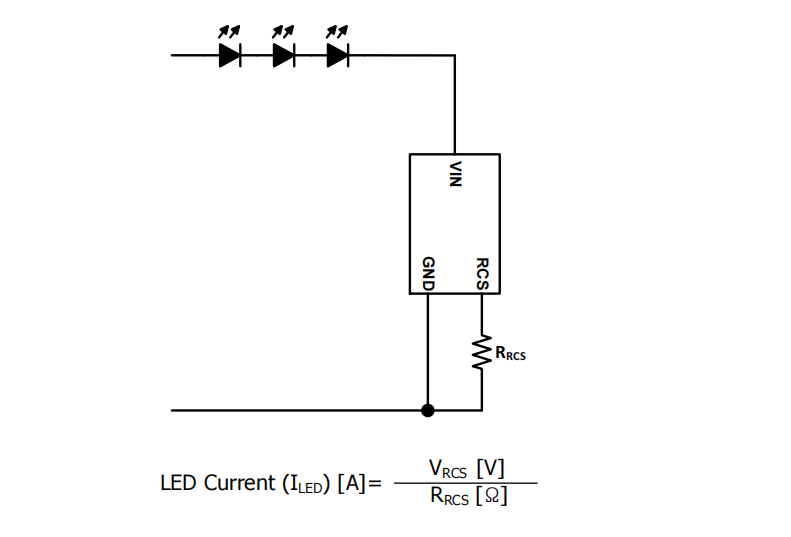

LED驅動器示例及電流設置：

LED驅動器示例及電流設置

LED驅動器 - WD10-3111的產品特性：

輸出能力：較大150mA恒流驅動

外圍精簡：無需電解電容、電感，降低BOM成本

寬耐壓范圍：VIN引腳支持-0.3V至+700V電壓

電能質量：高功率因數、低總諧波失真（THD）

調光兼容：支持TRIAC調光

靈活拓撲適配：支持串聯、并聯或混聯LED布局

保護機制：內置過熱保護，溫度超160°C時自動降流

封裝形式：SOT-89-3L，適配金屬基板以優化散熱

技術參數：

輸入電壓（VIN）：-0.3V ~ +700V

較大輸出電流：150mA

RCS參考電壓：1.0V（典型值）

熱關斷閾值：160°C（恢復遲滯70°C）

工作溫度范圍：-20°C ~ +85°C

結溫限值：125°C

熱阻（θJA / θJC）：130°C/W / 65°C/W

LED驅動芯片 - WD10-3111的應用：

球泡燈、燈管、筒燈、平板燈及吸頂燈?

需高功率因數與調光兼容的民用/商用照明

空間受限或異形結構的嵌入式燈具
