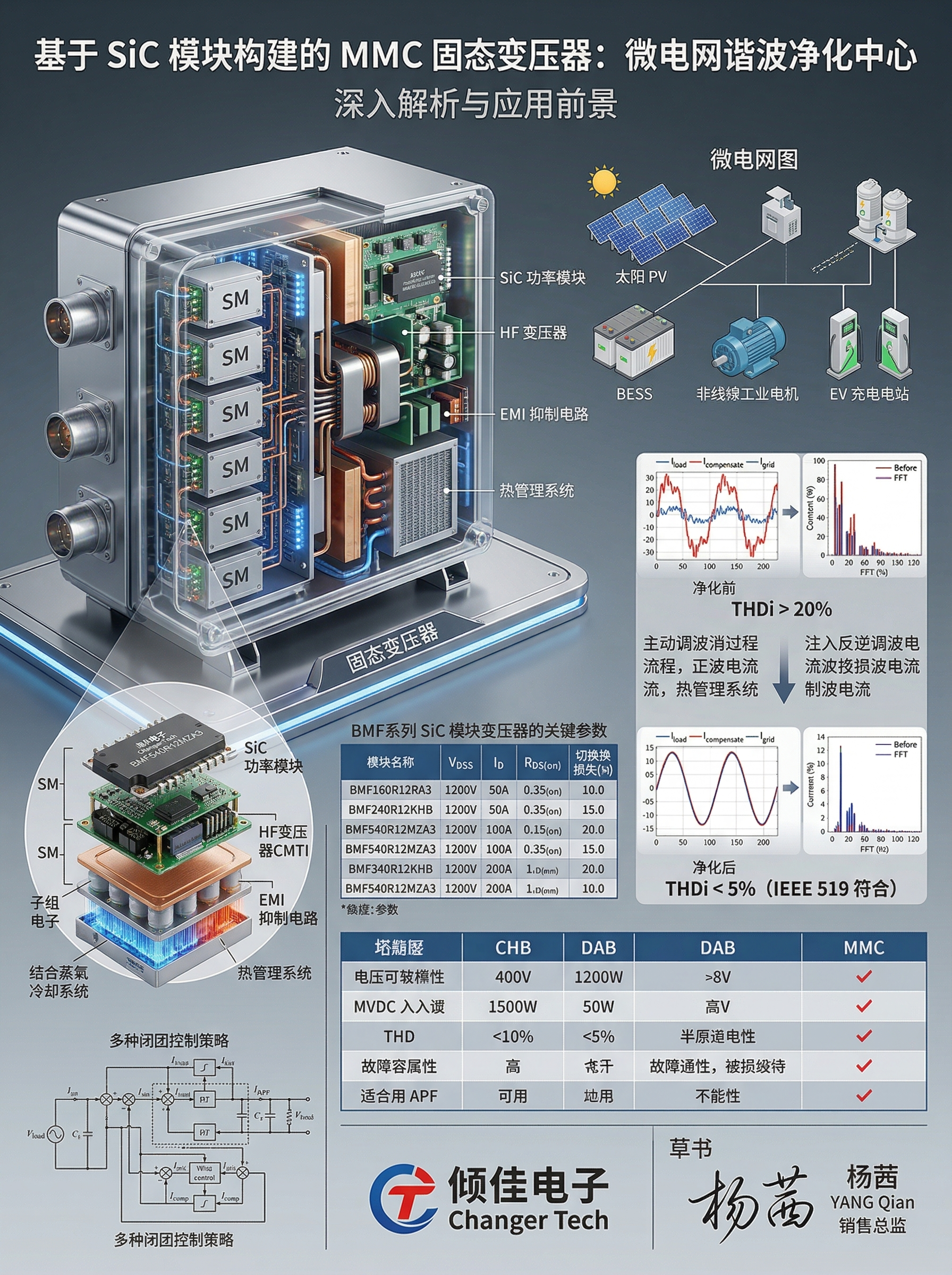

基于 MMC 拓撲及SiC模塊構建的固變SST：微電網諧波的主動凈化中心

緒論：微電網形態演進與固態變壓器的范式轉變

在現代電力系統的演進過程中，分布式發電特別是太陽能光伏（PV）系統的廣泛滲透，以及非線性電力電子負載的指數級增長，已經從根本上改變了配電網的運行動態。一個多世紀以來，由大塊鐵芯和銅繞組構成的傳統工頻變壓器（LFT）一直作為電力分配的基礎節點。然而，這些傳統的電磁變壓器本質上是被動設備；它們僅能促進電能的單向流動并提供電氣隔離，但在電能質量控制、動態電壓調節或諧波抑制方面卻無能為力 。隨著微電網向異步、高度分散和逆變器主導的架構過渡，傳統變壓器的被動特性不僅成為系統效率的瓶頸，更允許諧波畸變在電網中無限制地傳播，使得分布式網絡極易受到電壓失穩和諧振現象的影響 。

為了應對這些系統性脆弱問題，固態變壓器（Solid-State Transformer, SST）作為一種革命性的基于電力電子技術的替代方案應運而生。與電磁前身不同，固變SST 將高頻電能變換與先進的數字控制電路相融合，從而實現了電能的雙向流動、瞬時電壓調節以及精確的無功功率補償 。然而，在近期 固變SST 技術的發展中，最為深刻的架構演進當屬模塊化多電平變換器（Modular Multilevel Converter, MMC）拓撲與寬禁帶（Wide-Bandgap, WBG）碳化硅（SiC）功率半導體模塊的深度結合 。

這種 SiC 材料科學與 MMC 拓撲結構的融合催生了一場功能性的范式轉變：SiC 模塊構建的固變 SST 不再僅是變壓器。通過其模塊化多電平變換架構，它已經進化為一個“主動諧波凈化中心”。在分布式光伏并網點這一關鍵應用場景中，SiC MMC-SST 充當了“有源電力濾波器（APF）+ 變壓器”的雙重角色 。通過主動監測電網狀態并注入反相諧波電流，固變SST 能夠實時中和由局部非線性負載和光伏逆變器產生的波形畸變，從而徹底消除了對龐大、昂貴的離散無源或有源濾波設備的依賴 。本報告將對 SiC MMC-SST 架構進行詳盡且深度的剖析，深入探討最先進 SiC MOSFET 模塊的電熱特性、MMC 架構的拓撲優勢、實現同步功率路由與諧波凈化所需的高頻復雜控制算法，并系統性地解決在極端功率密度下電磁干擾（EMI）與熱管理的工程挑戰。

碳化硅（SiC）功率半導體的物理機制與模塊參數深度解析

高頻、中高壓 MMC-SST 的物理實現，完全依賴于寬禁帶半導體材料的突破性物理特性。在歷史上，早期的 固變SST 概念驗證系統主要依賴于硅（Si）基絕緣柵雙極型晶體管（IGBT）。雖然 Si-IGBT 在低頻開關應用中表現出色，但在較高頻率下，由于少數載流子的復合拖尾電流效應，會產生極其嚴重的開關損耗。這種損耗導致了不可接受的熱耗散，并嚴重限制了變換器的控制帶寬，進而使其無法滿足高次諧波補償的要求 。

碳化硅（SiC）從根本上克服了這些材料限制。SiC 的擊穿電場強度幾乎是硅的十倍，這使得在相同的阻斷電壓下，其漂移層可以做得更薄，摻雜濃度可以大幅提高 。這一物理特性直接轉化為特定阻斷電壓下比導通電阻（RDS(on)?）的急劇下降。更為關鍵的是，作為多數載流子器件，SiC MOSFET 在關斷期間幾乎不存在拖尾電流，這使得即使在中壓（MV）等級下，其開關頻率也能輕松達到數十千赫茲（kHz）的范圍 。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，全力推廣BASiC基本半導體SiC碳化硅MOSFET單管和SiC功率模塊！

?傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！
傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！
傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

為了準確評估現代 固變SST 的物理極限與應用潛力，必須對當代工業級 SiC MOSFET 模塊進行深度參數解析。基本半導體（BASiC Semiconductor）的 BMF 系列模塊為專為高頻開關應用設計的 1200V SiC 模塊的可擴展性與電熱性能提供了全面的基準參考 。下表系統性地綜合了這些模塊的核心電氣參數，直觀展示了電流容量與導通電阻之間的反比關系，并突出了 SiC 器件固有的熱依賴性特征。

上述提取的數據揭示了將這些 SiC 模塊部署于 MMC-SST 架構中的幾個關鍵洞察 。首先，導通電阻 RDS(on)? 的正溫度系數特征極為明顯。例如，BMF160R12RA3 模塊在虛擬結溫（Tvj?）從 25°C 升高至 175°C 時，其 RDS(on)? 從 7.5 mΩ 顯著增加至 13.3 mΩ 。這種由于高溫下 SiC 晶格內部電子遷移率降低而引起的特性，實際上在模塊內部并聯芯片時充當了一種天然的均流機制，它能夠有效防止局部熱失控并確保負載電流的均勻分布 。

其次，極低的開關能量（Eon? 和 Eoff?）是 固變SST 實現有源電力濾波器（APF）功能的核心物理基石。以 BMF540R12KHA3 模塊為例，盡管其承載著高達 540A 的巨大額定電流，但在 175°C 的極端高溫下，其開通損耗仍維持在極低的 36.1 mJ 。這種超低損耗特性使得 固變SST 能夠在極高的有效等效開關頻率下運行，從而能夠精確地合成并注入高次諧波補償電流（例如準確追蹤第13次、第19次乃至更高至第50次諧波電流） 。如果采用同等額定參數的傳統 Si-IGBT 模塊，在如此高的頻率下將產生不可承受的開關熱損耗，迫使系統必須進行大幅度的降額運行，或者重新依賴笨重的無源濾波網絡 。

此外，這些先進模塊集成了經過優化的本征體二極管，其具備極低甚至趨近于零的反向恢復電荷（Qrr?）。這一物理層面的優化在諸多拓撲結構中直接消除了對外接反并聯肖特基二極管的需求，從而顯著降低了模塊內部的雜散電感，并極大地提升了 MMC 子模塊內部的整體功率密度 。這些材料和模塊封裝層面的基礎性突破，共同為構建具有高頻主動控制能力的固變 SST 提供了硬件前提。

模塊化多電平變換器（MMC）的拓撲優勢與架構深度解析

在固態變壓器的架構選擇中，雙有源橋（Dual Active Bridge, DAB）和級聯H橋（Cascaded H-Bridge, CHB）曾是廣泛探討的拓撲方案。然而，對于面向中壓分布式微電網的復雜應用場景，模塊化多電平變換器（Modular Multilevel Converter, MMC）憑借其不可替代的架構優勢，已經確立了其作為最優拓撲的統治地位 。

MMC 拓撲的基本結構由多個相同的子模塊（Submodules, SMs）串聯構成變換器的橋臂。每個相單元包含一個上橋臂和一個下橋臂，橋臂之間通過橋臂電感進行連接。這些電感的作用至關重要，它們不僅用于限制高頻電流紋波，還能有效抑制各相之間流動的環流 。MMC 架構中常用的子模塊拓撲主要包括半橋（Half-Bridge, HB）電路和全橋（Full-Bridge, FB）電路，視具體應用對直流故障穿越能力的要求而定。

在微電網主動諧波凈化應用中，MMC 架構相較于其他拓撲展現出多維度的絕對優勢。首先是卓越的電壓可擴展性與中壓并網能力。通過簡單地在橋臂中串聯更多數量的子模塊，MMC 能夠平滑地擴展至適應任何中壓（MV）電網等級（例如 10 kV、15 kV 乃至 35 kV），而無需單個半導體器件承受全部的母線高壓 。利用如 BMF 系列這種成熟的 1200V 商業化 SiC 模塊，系統工程師可以構建出具有極高可靠性的中壓變換器，從而規避了采用尚未完全成熟的超高壓（>10kV）單管器件所帶來的技術風險與成本負擔 。

其次是革命性的諧波性能與物理濾波器的消除。MMC 的級聯子模塊架構能夠通過階梯式的電平疊加，在交流端口輸出高度逼近純正弦波的多電平電壓波形。這種階梯狀的電壓生成機制從根本上極大地降低了輸出電壓的總諧波失真（THD），從而大幅縮減甚至徹底消除了電網接口處對龐大且昂貴的無源 LC 濾波器的依賴 。這一特性不僅提高了系統的整體效率，還徹底改變了變電站的空間布局。

更為關鍵的是，MMC 拓撲固有地提供了一個公共直流鏈路（DC Link）。在分布式光伏微電網的語境下，這是一個具有顛覆性意義的優勢。光伏（PV）陣列和電池儲能系統（BESS）原生即產生直流電。MMC-SST 憑借其內在的直流鏈路，為這些直流源提供了一個直接的融合并網點。這意味著可以直接將直流微電網整合至 固變SST 的中間環節，完全繞過了僅僅為了連接傳統工頻變壓器而必須增加的額外 DC/AC 逆變階段 。這種單級或少級轉換架構實現了端到端能量傳輸效率的最優化，并極大地縮減了系統的物理占地面積 。

此外，MMC 的高度模塊化特性賦予了系統無可比擬的容錯能力與冗余度設計空間。通過在橋臂中集成冗余子模塊（N+1 設計），一旦某個 SiC 模塊發生局部失效，系統內部的高速旁路開關可以瞬間隔離受損的子模塊。這種冗余機制允許 固變SST 在不中斷對關鍵微電網負載供電的情況下持續降額或滿負荷運行，這對于對供電可靠性要求極高的現代數字基礎設施而言是不可或缺的保障 。

為了更直觀地展示 MMC 的技術優越性，下表對比了目前主流的三種 固變SST 架構在微電網多功能應用中的表現差異。

主要固態變壓器架構的綜合性能對比評估。

固態變壓器的功能進化：主動諧波凈化中心與APF機制

在確認了 SiC 材料與 MMC 拓撲的硬件基礎后，我們需要深入探究這一架構如何推動固態變壓器實現核心功能的進化。在分布式光伏微電網的公共連接點（Point of Common Coupling, PCC），密集部署的商業逆變器、非線性電力電子負載（如 LED 照明矩陣、變頻驅動器、電動汽車超級充電站）以及開關電源，不斷向配電網絡中注入嚴重的諧波電流 。如果缺乏有效的抑制手段，這些交變的高頻畸變不僅會導致輸電線路和變壓器繞組的嚴重過熱，還會引發網絡諧振，進而大幅縮短敏感電子設備的生命周期 。

在傳統的配電網治理方案中，通常需要在母線上并聯安裝獨立的并聯有源電力濾波器（Shunt Active Power Filter, SAPF）來應對這些挑戰 。然而，借助功能進化的概念，現代 SiC MMC-SST 憑借其強大的算力與極高的開關響應能力，將 APF 的核心功能直接內化到了其主控制矩陣中 。這使得固變 固變SST 不再僅是變壓器，而是主動調節功率因數并濾除電網諧波的綜合樞紐。

主動諧波抵消的微觀機制

MMC-SST 實現主動諧波凈化的核心在于高帶寬的電流注入機制。固變SST 內部的數字信號處理器（DSP）和現場可編程邏輯門陣列（FPGA）控制系統通過高速電流互感器實時監測 PCC 處的負載電流波形。隨后，系統采用復雜的諧波提取算法——通常是基于二階廣義積分器（SOGI）或同步旋轉坐標系（dq0）的變換算法——將 50/60 Hz 的基波分量與高次畸變分量（例如第3、5、7、11次，甚至高達第19次及以上的諧波）精準剝離 。

一旦負載的動態諧波分布特征被準確識別，固變SST 的核心控制邏輯便會立即為 MMC 的各個子模塊生成電流參考指令。得益于如 BMF540R12MZA3 這類 SiC MOSFET 能夠在 40-50 kHz 的超高頻率下高效開關且不產生過熱懲罰的特性，MMC 能夠以極高的分辨率和精度合成一個與負載諧波幅值相等、相位完全相反的補償電流 。當這個反相補償電流被注入到 PCC 時，它與負載產生的諧波發生破壞性干涉，從而在物理電路上徹底將其抵消。相關研究及現場驗證均表明，基于 10kV 級別 SiC 器件的 MMC-SST 能夠有效抑制高達第 19 次的諧波，并將電網側的總需求畸變率（TDD）及電流總諧波失真（THDi）強力壓制在 IEEE 519 國際標準規定的 5% 嚴苛限值以下 。

主動阻尼與微電網諧振抑制

除了基礎的諧波抵消功能，MMC-SST 的 APF 功能還解決了一個更為隱蔽且致命的微電網威脅：諧波諧振 。在光伏逆變器密集的微電網中，多個逆變器的 LC 或 LCL 輸出濾波器與電網自身的復數阻抗之間會發生復雜的電磁耦合，從而產生極高的諧振尖峰。傳統的無源濾波網絡在面對此類問題時，往往只是將諧振頻率偏移到其他頻段，導致配電網中出現棘手的“打地鼠”（ground rat）效應——即在某一節點抑制了諧波放大，卻無意中在網絡拓撲的另一節點引發了更嚴重的諧振尖峰 。

SiC MMC-SST 通過釋放其巨大的控制帶寬，提供了一種被稱為“主動阻尼”的高級解決方案。控制系統通過修改其閉環反饋，在數學模型上模擬出一個虛擬的諧波阻抗。這種虛擬阻抗在特定的諧振頻率下表現為純電阻特性，從而以主動吸收能量的方式阻尼網絡諧振，卻不會產生實際物理電阻所帶來的巨大有功功率損耗 。這一機制徹底將 固變SST 從一個被動的“諧波清道夫”升維成了一個主動的“電網穩定器”，確保了微電網即使在極度弱電網的工況下也能保持絕對的魯棒性 。

分布式光伏并網場景中的雙重角色：APF與變壓器的深度融合

將 SiC MMC-SST 作為主動凈化中心部署，從根本上重新定義了分布式光伏微電網的并網架構。在傳統的公用事業規模光伏電站設計中，需要兩套龐大且相互獨立的電力電子與電氣設備：一套用于將太陽能直流電轉換為交流電的并網逆變器集群，以及一臺將低壓交流電提升至中壓（例如 15 kV 或 35 kV）的沉重 50/60 Hz 工頻升壓變壓器。如果站點還需要集成電池儲能系統（BESS），則必須進一步增設獨立的雙向 DC/DC 或 DC/AC 變換設備 。更有甚者，如果本地配電網處于“弱電網”狀態或已經受到嚴重的諧波污染，工程團隊還必須在變壓器高壓側或低壓側并聯安裝專用的 SAPF 或 STATCOM（靜止同步補償器），以確保并網電能質量符合嚴苛的電網規范 。

功能進化的 SiC MMC-SST 徹底打破了這種拼湊式的系統集成，將上述所有分散的功能整合到一個具有極高功率密度的多端口資產中。

具體而言，在分布式光伏并網點的實際應用場景中，SiC MMC-SST 的雙重角色體現在以下幾個深度的動態交互中：

首先是直流能源的直接無縫集成。光伏陣列產生的變化直流電和電池儲能系統的雙向直流流，可以直接接入 MMC 架構內部穩定的 MVDC（中壓直流）或 LVDC（低壓直流）鏈路。這一設計徹底消除了傳統架構中多余的中間交直流轉換環節，有效規避了轉換過程中的能量損耗，從而顯著提升了從太陽能光子到電網電子的端到端能量傳輸效率 。

其次是針對微電網孤島與并網切換時的電壓暫降與暫升免疫。借助其精準的數字調制算法以及 MMC 子模塊電容中儲蓄的大量緩沖能量，固變SST 能夠瞬間對電網側的電壓暫降和瞬態沖擊進行補償。這種瞬時的功率支撐能力在主電網發生故障時，為微電網內部的敏感負載構筑了一道堅不可摧的防火墻，甚至支持無縫切換至孤島運行模式 。

再者，其在諧波消除與有功輸出并行方面的表現尤為突出。在將光伏陣列產生的龐大有功功率源源不斷地注入主電網的同時，固變SST 的外部控制環路會以微秒級的速度掃描本地網絡的 THD 異常。利用其卓越的控制帶寬，MMC 能夠實時合成并注入第三、第五、第七乃至更高次的反相中和電流。配電網級別的現場建模與實證研究表明，在一個光伏滲透率高達 50% 的低壓網絡中，主動控制的 MMC 接口不僅能將 PCC 處的電壓和電流畸變率牢牢控制在 IEEE 519 標準的 5% 以內，更能顯著降低線路的有功、無功和視在功率損耗（分別降低約 1.9%、2.6% 和 3.3%），極大緩解了下游傳統變壓器及線纜的發熱老化問題 。

最后，它充當了無級可調的無功功率支撐樞紐。固變SST 可以持續地模擬 STATCOM 的行為，根據電網調度指令或本地電壓水平，主動生成或吸收容性/感性無功功率。這種調節不僅能維持節點電壓的絕對穩定，優化微電網的整體功率因數，而且這一切均在不犧牲、不降額光伏陣列有功功率輸出的前提下完成，實現了有功與無功的深度解耦與四象限自由調節 。

高頻控制策略與多重閉環架構

要讓一臺 MMC 變換器同時完美履行電壓調節變壓器和高階 APF 的雙重使命，需要極其龐大且計算密集的控制理論支撐與多層嵌套架構 。該控制策略的核心難點在于，必須在維持變換器內部數百個子模塊能量絕對平衡的同時，將基礎的有功/無功功率調節與高頻的諧波注入例程進行數學上的完全解耦。

一個旨在實現 APF 與變壓器深度融合的 MMC-SST，其控制方法論通常包含五個核心層級的嵌套閉環控制 ：

低壓側交直流（LV DC/AC）綜合調節與 MPPT：在低壓側，控制系統必須維持參考電壓的絕對穩定，并為接入低壓直流鏈路的光伏陣列執行最大功率點跟蹤（MPPT），同時管理電池儲能系統的雙向充放電邏輯 。

多電平子模塊電容電壓均壓控制：MMC 拓撲的穩定運行是以所有浮動子模塊電容電壓的均衡為前提的。系統必須運行高速排序算法，以系統時鐘的頻率持續對所有 SM 電容電壓進行排序測量。在橋臂電流處于充電相位時，算法優先投入電壓最低的子模塊；而在放電相位時，優先旁路電壓最高的子模塊。這種納秒級的動態干預確保了每個 SiC MOSFET 的 VDSS? 均不會被擊穿，保證了硬核的安全運行 。

基波有功與無功功率解耦控制：通過應用基于同步旋轉坐標系（dq0）的比例積分（PI）或比例諧振（PR）控制器，固變SST 實現對基波功率流的絕對控制。通過在數學模型上分離 d 軸（表征有功功率）和 q 軸（表征無功功率），固變SST 能夠像一臺高性能的 STATCOM 一樣工作，不論微電網負載如何波動，始終保持電網接口處的單位功率因數運行 。

高頻諧波電流的高保真追蹤：APF 功能通常是通過外部電壓偏置環和內部電流主導環疊加實現的。為了在不引入復雜權重因子的情況下提高交流側電流的追蹤精度，研究人員越來越多地采用分數階滑模控制（Fractional-order sliding mode control）或多步模型預測控制（Model predictive control）算法。這些先進算法使得 固變SST 能夠瞬間響應負載諧波的動態突變 。

環流抑制控制器（CCSC） ：在 MMC 運行期間，由于上下橋臂之間不可避免的電壓瞬態差異，會在相單元內部激發強大的破壞性環流（這些環流主要由二階和四次諧波分量構成），它們在相腿之間往復振蕩，卻不會流向電網 。這些內部環流不僅劇烈增加了半導體器件的傳導損耗（I2R），更會加劇 SiC 模塊的熱疲勞。因此，高級的 CCSC 算法必須與二階廣義積分器（SOGI）協同工作，精準鎖定這些特定的內部諧波頻率并施加反向抑制。有效地抑制環流是保障整體 APF 功能效率、防止變換器在極限工況下熱崩潰的最后一道防線 。

硬件挑戰：極端 dv/dt 下的電磁干擾（EMI）抑制與柵極驅動器設計

盡管 SiC 半導體材料賦予了 MMC-SST 執行高階 APF 任務所需的極限帶寬，但其令人驚嘆的開關速度同時也引入了前所未有的電磁干擾（EMI）和柵極驅動難題，這些難題在傳統的硅基系統設計中是不可想象的 。

現代中高壓 SiC MOSFET 在換流期間，其電壓變化率（dv/dt）通常遠超 100 V/ns 。在如此極端的瞬態速度下，模塊封裝、印刷電路板（PCB）走線布局甚至電氣隔離柵內部固有的微小寄生電容（Parasitic Capacitance）都會被瞬間激活。由這些瞬變產生的位移電流嚴格遵循物理方程 icm?=Cparasitic??dtdv?。這種具有極大峰值的高頻共模（Common-Mode, CM）電流會在整個變換器系統中肆意傳播，不僅會干擾低壓邏輯電路的正常運行，還會破壞 APF 電流傳感器采集到的微弱諧波信號精度，最終徹底摧毀系統的電磁兼容性（EMC） 。

為了在高頻環境下安全驅動類似 BMF360R12KHA3 這樣的高功率 SiC 模塊，柵極驅動器必須作為抵御共模瞬變的關鍵防線 。合格的 SiC 柵極驅動器必須展現出極其優異的共模瞬態抗擾度（Common-Mode Transient Immunity, CMTI），其額定值通常需要超過 150 kV/μs 才能防止驅動信號被噪聲淹沒 。

更致命的問題是高速 dv/dt 極易引發臭名昭著的米勒效應（Miller Effect），進而導致器件發生誤導通。當互補開關管關斷，漏極電壓（VDS?）急劇飆升時，強大的位移電流會通過寄生的柵漏電容（Crss? 或 Cgd?）強行注入柵極節點。如果這股電流使得柵極電壓被抬升至閾值電壓（VGS(th)?）以上，器件就會發生災難性的直通短路。例如，BMF240R12E2G3 模塊的典型 VGS(th)? 僅為 4.0V ，在 1200V 的母線電壓下，面臨的誤導通風險極高。

針對這些硬件挑戰，工程上普遍采用以下深度防御機制： 首先是主動米勒鉗位（Active Miller Clamping）技術。柵極驅動器內部集成專用鉗位電路，當檢測到柵極電壓下降至特定安全閾值以下時，立刻將柵極與源極強制短接，為洶涌的米勒電流提供一條極低阻抗的旁路通道，防止其在柵極電阻上產生危險的壓降。 其次是實施負壓關斷偏置（Negative Off-State Bias） 。系統不再使用 0V 關斷，而是強制向柵極施加負電壓（例如 VGS(off)?=?4V 或 ?5V）。這人為地拓寬了柵極電壓距離導通閾值的安全裕度，極大地降低了誤導通的概率 。 最后是非對稱柵極電阻網絡設計（Asymmetric Gate Resistors） 。通過在驅動電路中使用并聯二極管分離開通與關斷路徑，工程師能夠獨立優化開通電阻（RG(on)?）與關斷電阻（RG(off)?）。這種不對稱設計允許系統在加快開通速度以降低 Eon? 損耗的同時，適度放緩關斷速度以抑制災難性的 VDS? 過沖和諧振鈴流 。在基本半導體的 BMF540R12MZA3 模塊官方測試條件中，便明確展示了這種不對稱配置的極端運用：測試采用了較高的 RG(on)?=7.0Ω 以控制開通瞬態，同時采用極低的 RG(off)?=1.3Ω 以確保關斷時的柵極強力下拉，從而在 540A 的驚人電流下維持了系統的動態穩定 。

極端功率密度下的先進熱管理：均溫板與液冷技術對比

從笨重的 Si-IGBT 跨越到輕巧的 SiC MOSFET，使得固態變壓器的物理體積得以呈指數級縮減。然而，這種微型化卻引爆了一個深刻的熱力學悖論。雖然 SiC 卓越的電氣特性大幅降低了變換器的總體功率損耗，但 SiC 芯片的有效有源面積卻遠小于同等電流等級的硅芯片。這種巨大的功率向極小空間的集中，導致了極為恐怖的局部熱流密度（Heat Flux Density），給 MMC 子模塊的內部熱管理帶來了史無前例的挑戰 。

特別是在 MMC 承擔 APF 角色時，其子模塊必須承受極為嚴苛的動態負載循環。不斷注入高頻諧波補償電流，同時還要處理微電網無功功率調節的請求（此時功率因數 cos? 偏低且調制指標 m 發生背離），這將導致 SiC 芯片結溫產生劇烈的低頻溫度波動（ΔTvj?） 。這種反復無常的熱循環會在模塊的異質界面層（特別是裸片附著焊料和基板鍵合層）誘發嚴重的冷熱交替熱機械應力，而這恰恰是現代功率模塊失效的最主要元兇 。

為了克服這一物理瓶頸，熱管理技術必須進行徹底的革命。傳統的散熱方案通常依賴于直接覆銅（DBC）陶瓷基板，將其焊接在鋁或銅底板上，最終再與液冷冷板或強制風冷散熱器進行熱耦合。然而，標準銅底板的橫向導熱率存在物理極限，根本無法及時將微小 SiC 芯片正下方產生的極端集中熱量橫向擴散開來，從而不可避免地形成局部致命“熱點”（Hotspots） 。

作為一種顛覆性的解決方案，將均溫板（Vapor Chamber, VC） 直接嵌入功率模塊封裝內部的先進技術應運而生。均溫板本質上是一個高度扁平化的二維熱管，它利用一個密封的真空腔體，內部布滿多孔的毛細吸液芯結構，并注入微量的工質（通常為高純水）。

均溫板的相變擴散機制： 當 SiC 裸片產生的局部極限熱量傳導至 VC 蒸發區時，內部工質迅速吸收龐大的潛熱并發生沸騰汽化。這些高壓蒸汽以極高的速度穿過真空腔，奔向腔體較冷的區域。在冷凝區，蒸汽釋放出所攜帶的潛熱，重新凝結為液態，然后通過毛細吸液芯的強大泵送力回流至熱源區域，如此循環往復 。由于相變傳熱的熱阻極低，VC 能夠以近乎等溫的方式將集中的點熱源瞬間擴散為一個巨大的面熱源。

下表詳細對比了針對 SiC MMC 子模塊，液冷冷板技術與集成均溫板技術在關鍵維度上的性能差異。

面向高功率 SiC 模塊的先進熱管理策略深度對比分析。

對于在諧波凈化重載下運行的 MMC 子模塊而言，集成均溫板技術帶來了驚人的可靠性躍升。嚴謹的實驗室實證數據表明，在非對稱 SiC 功率模塊的 DBC 基板正下方直接集成 VC 均溫板，能夠將芯片的整體結溫（Tvj?）大幅降低 34.6%，將整個模塊的溫度分布均勻性驚人地提升 76.6%，并極大程度地削弱了低頻溫度波動的絕對幅值。更為關鍵的是，這種高度的熱量均化效應，從根本上緩解了界面層的熱機械應力，經疲勞壽命模型測算，可使芯片焊料層的年損傷率驟降 92.6%。這不僅徹底解決了熱點問題，更成倍地延長了 固變SST 在極端工況下的全生命周期服役時間 。

研究結論與產業展望

從一個僅僅停留在學術論文中的理論構想，蛻變為支撐現代微電網運行的核心基礎設施，固態變壓器的這一歷史性跨越，毫無疑問是由碳化硅（SiC）寬禁帶半導體技術的飛躍以及模塊化多電平變換器（MMC）拓撲的深度優化所共同催生的。

諸如基本半導體 BMF 系列這樣的先進功率模塊，在 1200V 的耐壓基準下，不僅實現了高達 540A 的恐怖電流密度，更將導通電阻探底至 2.2mΩ 的物理極限。正是這些硬件底座所展現出的近乎可以忽略不計的高頻開關損耗，賦予了 MMC 架構前所未有的控制帶寬，從而使固態變壓器成功突破了“僅僅用于電壓變換”的傳統桎梏。

由此可見，當今的 SiC MMC-SST 已經完全演化為微電網邊緣側的全能型電力樞紐。在分布式光伏并網點，它不僅是一臺執行能量雙向無縫路由的高效變壓器，一臺提供瞬時無功功率支撐的靜止同步補償器（STATCOM），更是一個強大且精準的主動諧波凈化中心（APF）。通過駕馭復雜的多步預測控制算法、精確鉗制內部破壞性環流，并利用主動阻尼機制化解配電網的致命諧振，這種多位一體的 固變SST 從根本上清除了高比例逆變器接入所帶來的微電網電能質量危機。

盡管在工程實施層面，行業仍需跨越由極高 dv/dt 帶來的嚴重電磁干擾（EMI）壁壘，并必須通過引入如均溫板（Vapor Chamber）等相變熱管理技術來克服極端功率密度下的熱悖論，但產業發展的宏觀軌跡已然確立。隨著全球能源結構不可逆轉地向去中心化、高比例可再生能源架構轉型，扮演著“APF+變壓器”雙重角色的 SiC MMC-SST 將不再是微電網的奢侈選配，而是確保未來電網具備極致效率、雙向交互能力以及絕對諧波免疫力的核心賦能基石。
