在芯片先進工藝持續迭代、接口場景日趨復雜的當下，IO單元已成為決定信號完整性、傳輸效率與設計可靠性的核心載體。從基礎IO到高速IO、Flash IO等，多樣化的接口形態對建模精度、場景覆蓋能力與操作便捷性提出了更高要求。華大九天Liberal IO自動化K庫解決方案，以全類型IO覆蓋、高精度建模與簡便易上手為核心優勢，為芯片設計企業提供專業的IO特征化提取保障，助力IO接口在芯片系統中發揮關鍵作用。

1芯片IO：架構與類型

IO單元通常由PAD和內部功能電路兩部分組成。PAD在封裝過程中負責外部連接，實現物理層面的信號傳輸；內部電路則承擔電平轉換、ESD保護、數據傳輸等多重關鍵功能，直接影響信號完整性、延遲、噪聲容限等重要指標。常見的IO單元類型主要有以下幾種：

PART/ 01

經典IO：如GPIO（General Purpose Input/Output）通用輸入/輸出接口

GPIO是集成電路中最基礎、最常用的通用接口，幾乎所有微控制器（MCU）、SoC、FPGA等芯片均集成了GPIO模塊。一般來說，PAD除了可以配置在不同的電源電壓下工作外，還有不同的輸入輸出工作模式可以配置。當GPIO被設置為輸入模式時，可采集外部信號，此時可通過PU/PD配置實現上拉、下拉或懸空狀態；在輸出模式下，它能控制驅動電流，并決定PAD的輸入/輸出方向。GPIO用作輸入時，可從外部輸入信號；用作輸出時，可將芯片內部信號輸出到外部，還可以配置實現上拉、下拉；而GPIO的輸入輸出工作模式都可以由信號控制，靈活實現輸入輸出甚至完全關閉。部分GPIO還集成了POC上電控制、電平轉換等模塊，通過編程可靈活配置引腳功能。

PART/ 02

高速IO：如LVDS（Low Voltage Differential Signaling）低電壓差分信號接口

面向超高速串行/并行數據傳輸的復雜接口類型，傳輸速率可達數Gbps乃至數十Gbps，廣泛應用于芯片間互聯、高速內存、圖像傳感器、車載高速通信等場景。其中，LVDS（低壓差分信號）接口的應用尤為廣泛，該接口多采用差分信號架構以提升抗干擾能力，同時對信號完整性、差分對稱性、共模電壓及時序偏斜控制等方面的精準度要求極高。

PART/ 03

Flash IO：如面向存儲適配的專用接口

這是一種專為適配NAND、NOR Flash等存儲器件而設計的接口，其核心特征在于深度匹配Flash存儲的讀寫、擦除及尋址專屬協議，針對突發式數據讀寫進行了針對性的時序優化，對數據采樣的同步性與電平閾值的精度要求嚴苛，部分信號還支持多電壓域切換，以適配不同規格的Flash器件，是專用存儲芯片、嵌入式芯片、SoC及消費電子芯片實現存儲數據交互的核心接口。

2常見陷阱：IO特征化行業挑戰

IO特征化表征是芯片設計的關鍵環節，其數據的準確性與完整性直接影響后續芯片流程。在當前實際設計過程中，IO庫表征面臨著傳統方法適配性不足、復雜IO處理難度大等諸多挑戰，主要體現在：

時序表征精度不足：三態控制的使能/禁用時序易受驅動強度設置影響，傳統建模方式難以實現精準刻畫，易產生時序偏差，進而影響后續設計的可靠性

復雜IO表征難度大：高速IO、Flash IO等接口功能復雜，規模通常達到經典IO的十倍左右，傳統K庫方案耗時冗長，部分場景甚至無法完成有效表征；例如，高速IO的LVDS接口差分信號極其微弱、非全幅電平，傳輸速率高且對差分對對稱性要求嚴苛，微小失配即會導致信號完整性惡化；Flash IO容量大、電路版圖復雜，傳統K庫工具對其建模時，常面臨仿真不收斂、無法輸出結果等技術難題

建模數據完整性欠缺：易出現輸入電容值標定不準確、漏電流模型缺失、多電壓域切換邏輯錯誤等問題，導致K庫結果無法完整反映IO單元實際電氣特性

上述問題若在庫表征階段未得到有效解決，將引發后續仿真失敗、時序不當等連鎖反應，嚴重時會導致芯片功能異常、硬件損壞，造成研發成本增加與項目周期延誤。

3Liberal IO：專業高效的IO特征化提取解決方案

華大九天推出的Liberal IO一站式K庫解決方案，專為高性能IO單元（包括通用GPIO、ODIO、SPI、I2C、高速IO、Flash IO等）打造，可實現全流程、高精度的K庫生成。該方案依托成熟的Liberal平臺，深度融合各類IO特性，為K庫開發提供全面支持。

針對經典IO：內置ALPS SPICE級別高精度仿真引擎，可精細化提取核心電氣參數，精準捕捉IO單元的電壓擺率、驅動強度、上下拉電阻、施密特觸發特性、OC/OD狀態等電氣行為，同時完成時序與功耗模型的精確提取。支持多種vector自動選取方案以及提供接口方便用戶自定義，可滿足用戶各種時序的K庫需求。依托先進的電路trace技術，能夠解決各類GPIO的三態enable/disable時序弧K庫難題。支持用戶自定義偏置條件以及工作模式，可覆蓋偏置電流、引腳設置、負載外接電路等多種需求場景。

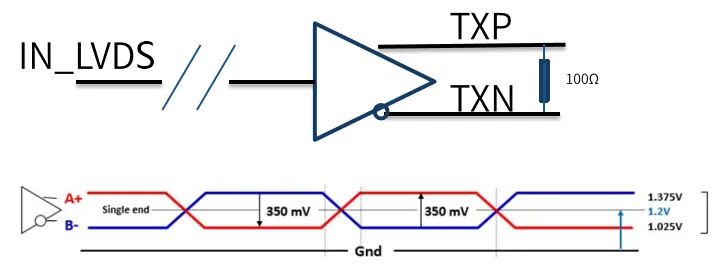

針對高速 IO：在經典IO建模能力基礎上，Liberal根據其特點設計和優化了差分互補輸入輸出接口，可自動處理差分信號邏輯，精準適配如LVDS等高速IO。如圖所示，特征化提取適配LVDS的TXP/TXN反相差分輸出需求，精準完成共模電壓VCM獲取與設置，面對非全電壓擺幅可以進行自動切換和斜率定義，配合 IREF和100Ω終端電阻，可以精準刻畫共模電壓、信號擺幅、偏斜（skew）等參數，同時智能探索最差情況向量，還原高速傳輸下的真實電氣與時序行為，精準完成對高速IO的特征化提取。

LVDS低電壓差分信號示意圖

針對Flash IO：除具備上述功能外，此類IO功能邏輯復雜、電路規模較大，對K庫工具的容量和性能提出了較高要求。Liberal IO基于Flash協議相關邏輯，可自動匹配時序弧所需的測試向量，并設計了便捷的用戶輸入接口；同時支持通過自定義偏置條件靈活適配存儲器件的工作時鐘與時序參數，還將多電壓域切換全面納入建模流程，以滿足突發式讀寫需求，貼合Flash存儲的實際工作機制。憑借這些特性，Liberal IO能夠快速完成此類IO的特征化提取工作，顯著縮短建庫項目周期，加快項目交付。

全方位一體化的K庫驗證系統：自動化的質量檢查QA流程，對生成模型的時序、功耗、噪聲等關鍵指標進行全維度校驗，確保模型在各維度的一致性與準確性（詳情請點擊link：全棧式K庫解決方案Liberal，賦能數字IC設計）

Liberal IO的應用為工藝制造廠與芯片設計企業創造了多重顯著價值：其一，大幅提升IO建庫效率，從模板生成、仿真調度到結果提取全流程實現自動化，可對復雜IO、大容量IO完成精準刻畫，相較傳統方式建庫周期縮短50%以上；其二，極致保障K庫模型精度，生成的庫模型與硅后實測高度一致；其三，工具兼具簡單易用與建模精準的雙重特性，讓芯片設計工程師可靈活設計更多IO類型及工作模式，全方位適配芯片各類應用場景，為芯片后端實現與系統集成筑牢技術基礎。

結 語

在芯片技術迭代迅猛的當下，IO接口的核心作用愈發凸顯，IO庫表征的精度與效率已成為影響芯片性能、可靠性及市場競爭力的關鍵因素。華大九天憑借Liberal IO評價體系的專業技術架構與全面解決方案，成為國內芯片設計企業的重要支撐工具。從通用IO、高速IO到Flash IO等多類型接口的設計賦能，再到K庫核心價值的深度釋放，精準高效的IO特征化能力可助力客戶打造具備高競爭力的芯片產品，搶占市場先機。華大九天將持續深耕EDA領域，為國內集成電路產業提供堅實技術支撐，推動“中國芯”實現高質量崛起。
