半導體材料按其化學組分,可分為無機半導體和有機半導體。目前應用于微電子和光電子產業的大多數都是無機半導體。無機半導體按組成可分為元素半導體(如硅、鍺)、化合物半導體(如砷化鎵)和合金半導體(如硅鍺、鋁鎵砷),其中,以硅和砷化鎵為代表的元素半導體和化合物半導體是兩類最常用的半導體。半導體按結晶狀態又可分為單晶、多晶和非晶半導體。在現代集成電路工業中大量使用的是單晶半導體,本節將對常用半導體的晶體結構以及晶體學一些基本概念進行介紹。

2.2.1金剛石結構與閃鋅礦結構

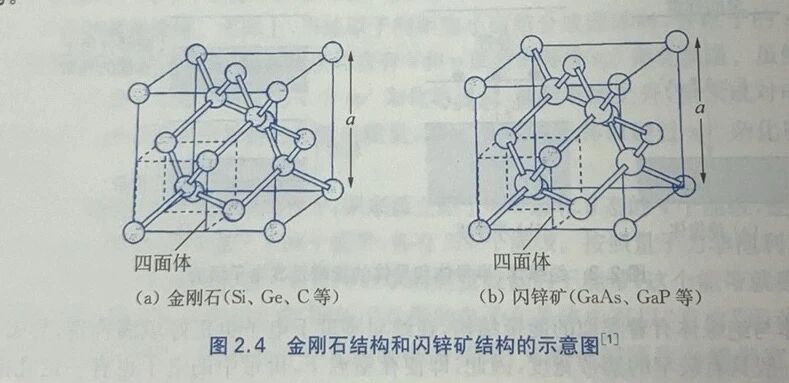

硅和砷化鎵是現代半導體工業最常見的兩類半導體,它們的晶體結構分別屬于立方晶系的金剛石結構和閃鋅礦結構,分別如圖2.4(a)和所示[。半導體技術發展早期使用的鍺也同屬金剛石結構,而其他許多-V族化合物半導體(如GaP、GaSb)也同屬閃鋅礦結構。

金剛石結構和閃鋅礦結構，都可以看成是面心立方結構沿體對角線平移1/4對角線長度而成。兩者區別在于，金剛石結構中只有一種原子(如硅)，而閃鋅礦結構中面心結構上的原子與體內對角線處的4個原子屬兩種原子(如砷和鎵)?？梢钥闯觯还苁墙饎偸Y(jié)構還是閃鋅礦結構，每個原子周圍都有4個最近鄰原子，它們位于一個正四面體的頂點上，這正是由于sp雜化后每個原子可提供4個等價成鍵軌道。

2.2.2 晶體的晶向與晶面

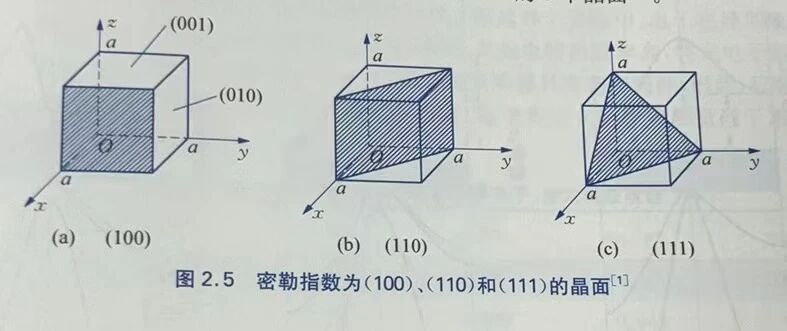

單晶體通過這種結構單元按周期性排列組成。單晶材料的物理特性一般具有較強的各向異性,因此,實際工作中在描述半導體具有某種特性時往往需要指明一定的方向。晶體中有兩種方向的定義:一種是晶列的方向,即晶向;另一種是晶面的方向,即晶面法線的方向。只要取定一個描述晶體點陣的坐標系(即基矢)，某一方向在該坐標系中的投影(基矢的倍數)即可以標志該方向,晶向用[hkl]或表示,晶面指數用表示。在晶體中為最大限度地表現晶體對稱性,如在金剛石結構和閃鋅礦結構中分別取立方體的3條相互垂直的棱作為基矢,該立方體的棱長稱為晶格常數,硅、鍺和砷化鎵這3種半導體的晶格常數分別為5.43A、5.65A和5.63A。在這種具有高度對稱性的坐標系中的晶面指數又稱為密勒指數,圖2.5表示了密勒指數分別為(100)、(110)和(111)的3個晶面[1]。
